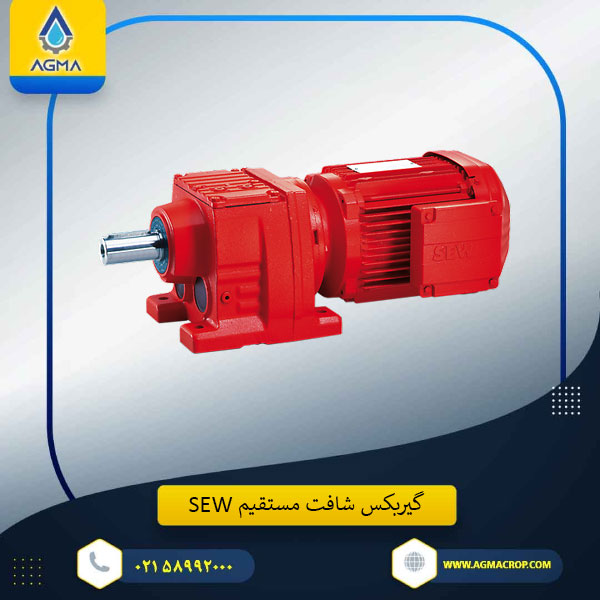

گیربکس شافت مستقیم SEW
| برند | |
|---|---|
| توان و الکتروموتور قابل مونتاژ |
از 0.09 تا 160 کیلوات مدل DT,DV و DR |
| محدوده گشتاور خروجی گیربکس |
از 31 تا 18000 نیوتن متر |
| قطر شافت خروجی گیربکس |
از 20 تا 120 میلیمتر به صورت شافت توپر |
| دامنه نسبت تبدیل |
از 3,21 تا 289,74 |
| نحوه نصب گیربکس |
به صورت پایه دار یا فلنجدار در خروجی گیربکس |
| گارانتی دستگاه |
یک سال گارانتی و ده سال خدمات پس از فروش |
نمایندگی موتور گیربکس شافت مستقیم یا هلیکال SEW
گروه صنعتی آگما نمایندگی رسمی فروش گیربکس شافت مستقیم SEW در ایران می باشد. برای ارائه خدمات همچون مشاوره رایگان، لیست قیمت و کاتالوگ گیربکس هلیکال اس ای دبیلو با ما تماس حاصل کنید. شرکت SEW یا Suddeutsche ElektromotorenWerke در سال 1931 در بروکسل شهری در جنوب آلمان غربی تاسیس گردید. الکتروگیربکس اس ای دبلیو سال هاست که در صنایع مادر مانند فولاد و سیمان و پتروشیمی ها مورد استفاده قرار می گیرند. این برند در وندور لیست تمامی صنایع می باشد. گیربکس شافت مستقیم SEW از پرفروش ترین و پر مصرف ترین تیپ های این برند می باشد. در این مقاله سعی شده تا اطلاعات کامل درباره موتور گیربکس اس ای دبلیو سری R شامل مشخصات فنی، کاتالوگ و تعمیر گیربکس SEW آورده شود. برای اطلاع کامل از قیمت الکترو گیربکس SEW با ما همراه باشید یا با کارشناسان ما تماس حاصل کنید.
بازدیدکننده محترم، در صورت بازدید این صفحه با موبایل، لطفا جهت رویت کامل جداول، زمانی که روی جداول هستید تصویر را به سمت چپ یا راست بکشید (برخی جداول به دلیل بزرگی ممکن است در صفحه نمایش شما به صورت کامل نمایش داده نشوند، همچنین می توانید موبایل خود را به صورت افقی بگیرید تا جداول را بهتر ببینید)
فروش گیربکس شافت مستقیم SEW
فروش گیربکس هلیکال SEW در آگما تامین کننده و عاملیت فروش تجهیزات صنعتی و محصولات برند SEW در ایران. نمایندگی گیربکس SEW در ایران، خدمات پس از فروش و تعمیرات گیربکس های سنگین و سبک در تمامی مدل های برند SEW با رعایت تمام استانداردهای کمپانی اس ای دبلیو. با تماس با کارشناسان شرکت آگما شما میتوانید به راحتی از قیمت موتور گیربکس SEW با خبر شوید. مشاوره رایگان در انتخاب محصول و همچنین ارسال کاتالوگ موتور گیربکس SEW. با انتخاب شرکت آگما برای خرید موتورگیربکس شافت مستقیم SEW، با برنامه ریزی پروژه توسط ما، شما در وقت و هزینه خود صرفه جویی کرده اید. دلیل این امر این است که موتور گیربکس های اس ای دبلیو قابلیت های فنی زیادی را با آپشن های فراوان برای مشتریان فراهم می کند. بنابراین می توانید هزینه های عملیاتی را کاهش داده، روی طول عمر موتور گیربکس حساب باز کنید و از تعمیر و نگهداری و خدمات پس از فروش ما در حوزه اس ای دبلیو که مشخصه برند ما می باشد بهره مند شوید.
مشخصات فنی گیربکس هلیکال اس ای دبلیو
گیربکس هلیکال SEW که به اسم شافت مستقیم SEW نیز شناخته می شود از پرکاربردترین گیربکس های مصرفی در صنعت می باشند. ترکیب جمع و جور موتور AC با گیربکس هایی که بسیار قدرتمند هستند. سری R برند SEW با نسبت های متناسب و متنوع و قدرتمند با موجودی بسیار عالی خود را نسبت با سایر رقبا جدا کرده است. گیربکس شافت مستقیم SEW برای تمامی کاربری های صنعتی مناسب می باشد. گیربکس هلیکال SEW با راندمان بالا، قابلیت نصب در تمامی جهات استاندارد و همچنین جانمایی مناسب با کاربری، بهترین انتخاب در صنعت می باشند. گیربکس هلیکال SEW به دلیل نوع طراحی دندانه های چرخ دنده خود بسیار نرم و بدون سرو صدا کار می کند. چرخ دندانه های مورب به علت داشتن تماس نقطه به نقطه بر روی هم این مزیت را برای گیربکس هلیکال SEW فراهم کرده است.
چرخ دنده های هلیکال این گیربکس دارای کد مختص به خود می باشد، به دلیل اینکه هر وقت گیربکس شما در هر زمانی به مشکل خورد تنها با ارائه کد حک شده بر روی آن به کارشناسان واحد تعمیرات ما، می توانید آن چرخ دنده را برای گیربکس sew خود تهیه کنید. اعداد حک شده بر روی چرخ دنده نشان دهنده گیربکس SEW اورجینال می باشد. از این چرخدنده های هلیکال و مخروطی در تیپ های دیگر این برند محبوب و پرقدرت مانند گیربکس کرانویل سری K، گیربکس شفت موازی سری F نیز استفاده می شود.
ویدیو گیربکس شافت مستقیم SEW

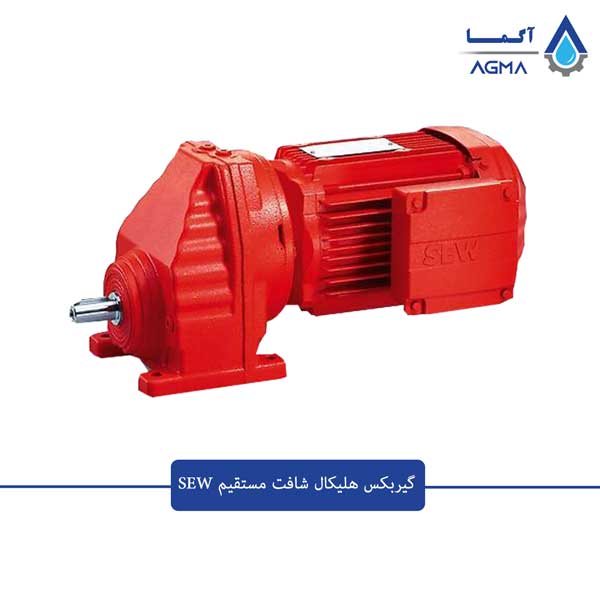

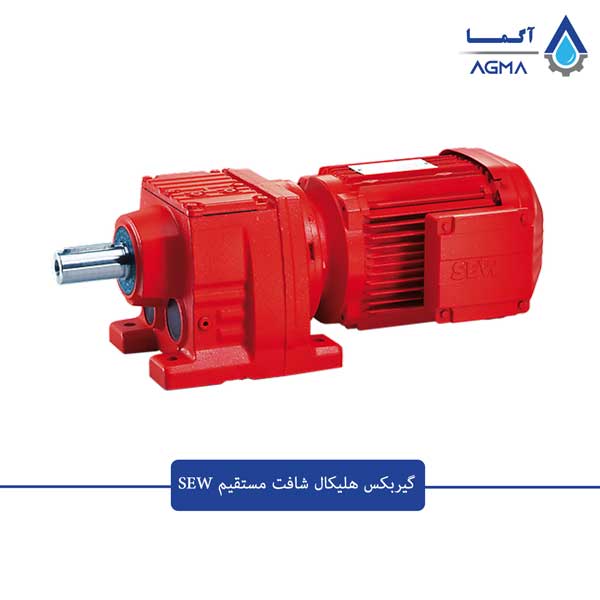

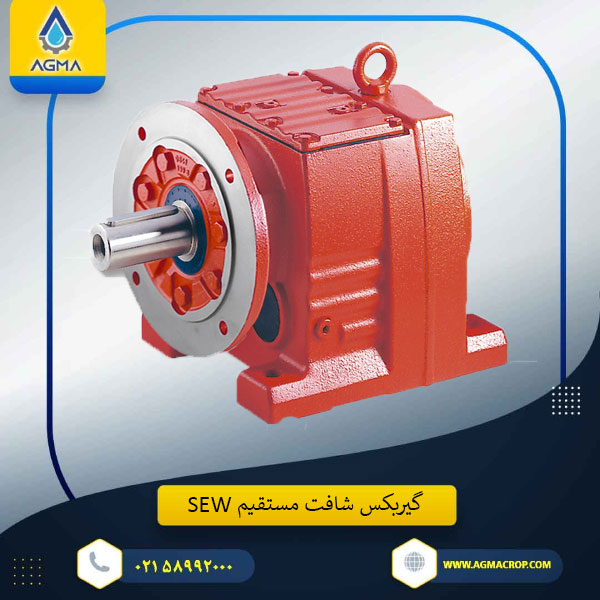

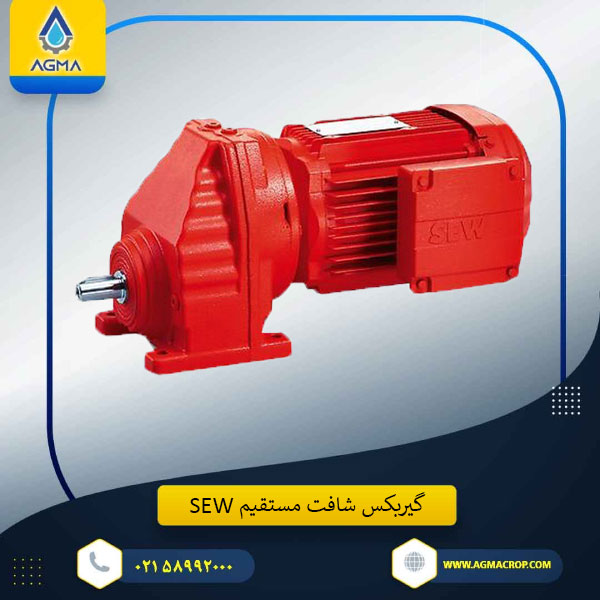

انواع ظاهری گیربکس هلیکال SEW
انواع تیپ های موجود گیربکس شافت مستقیم SEW
- تیپ R شافت مستقیم یا هلیکال پایه دار است که به صورت افقی بر روی شاسی نصب می گردد که روی الکتروموتور آن تمامی آپشن ها مانند ترمز، انکودر، بک استاپ و… را میتوان به راحتی نصب کرد.
- تیپ RF شافت مستقیم فلنج دار است که میتوان هم به صورت افقی هم عمودی بر روی گیربکس یا تجهیزات دیگر نصب گردد.
- تیپ RX شافت مستقیم پایه دار بوده که به صورت افقی برروی شاسی نصب می گردد.
- تیپ RXF شافت مستقیم یا هلیکال فلنج دار بوده که به صورت افقی و عمودی نصب می گردد.

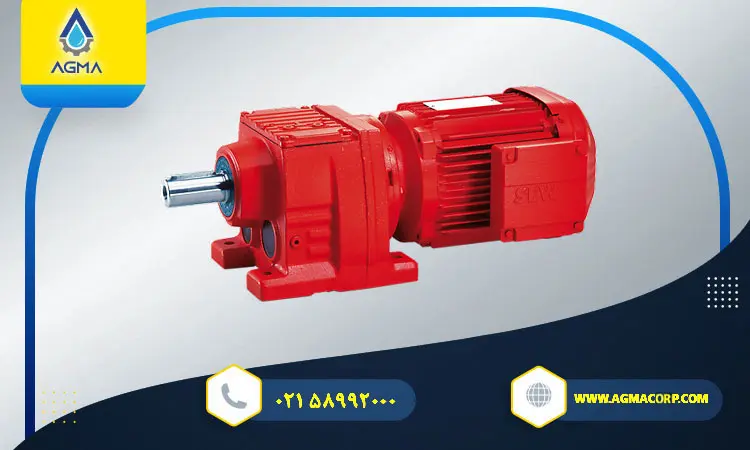

سری R( چند استیج)
- نسبت مطلوب بین عملکرد و فضای مورد نیاز در 15 سایز مختلف
- نسبت تبدیل از i=1.3 تا i=289.74 برای گیربکس های مرکب یا دوبل i=2700
- موجودی گیربکس شافت مستقیم پایه دار و گیربکس هلیکال فلنج دار
| مشخصات فنی گیربکس شافت مستقیم سری R | واحد | مقدار |
|---|---|---|
| محدوده نسبت تبدیل گیربکس | [i] | 3.21-289.74 |
| محدوده نسبت تبدیل در گیربکس های چند استیج | [i] | 90-27001 |
| محدوده گشتاور خروجی | [Nm] | 31-18000 |
| محدوده توان موتور | [Kw] | 0.09-160 |
قطر شافت خروجی گیربکس و ماکزیموم گشتاور خروجی سری R برند SEW
| سری R | قطر شافت خروجی( mm) | گشتاور خروجی(Nm) |
|---|---|---|
| R07 | 20 | 50 |
| R17 | 20 | 85 |
| R27 | 25 | 130 |
| R37 | 25 | 200 |
| R47 | 30 | 300 |
| R57 | 35 | 450 |
| R67 | 35 | 600 |
| R77 | 40 | 820 |
| R87 | 50 | 1550 |
| R97 | 60 | 3000 |
| R107 | 70 | 4300 |
| R137 | 90 | 8000 |
| R147 | 110 | 13000 |
| R167 | 120 | 18000 |
کاربری های گیربکس هلیکال sew سری R
- میزهای گردان
- پمپ ها و فن ها
- تصفیه خانه ها و آب و فاضلاب
- فن ها
- کانوایرهای تسمه ای
- کانوایر های زنجیری
- کانوایرهای رولی
گیربکس شافت مستقیم sew سری R کوپل با موتور سری DR/DT/DRS/DRN/DRE/DRU
| تیپ گیربکس | ماکزیموم گشتاور گیربکس | سایز موتور | توان Kw |
|---|---|---|---|
| R7 | 50 | 56M4-63L4 | 0.18-0.55 |
| R17 | 85 | 63S4-63L4 | 0.18-1.1 |
| R27 | 130 | 63S4-63L4 | 0.18-3 |
| R37 | 200 | 63S4-63L4 | 0.18-3 |
| R47 | 300 | 71S4-132M4 | 0.18-7.5 |
| R57 | 450 | 71S4-132MC4 | 0.18-9.2 |
| R67 | 600 | 71S4-132MC4 | 0.18-9.2 |
| R77 | 820 | 71S4-160M4 | 0.18-11 |
| R87 | 1550 | 71M4-180LC4 | 0.55-30 |
| R97 | 3000 | 71M4-225M4 | 0.55-45 |
| R107 | 4300 | 90L4-225MC4 | 2.2-55 |
| R127 | 6000 | 90L4-225MC4 | 2.2-55 |
| R137 | 8000 | 132S4-225MC4 | 5.5-55 |
| R147 | 13000 | 132MC4-225MC4 | 9.2-55 |
| R167 | 18000 | 160M4-315L4 | 11-200 |

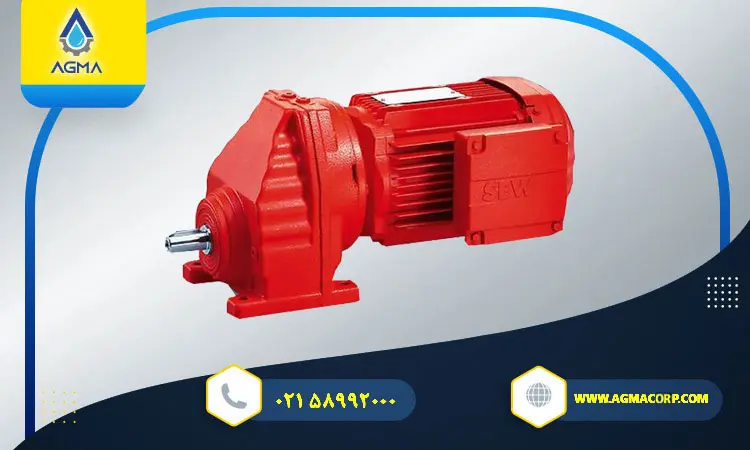

سری RX( تک استیج)
- گیربکس هلیکال با راندمان خروجی بالا در 6 سایز مختلف
- سرعت خروجی بالا، تا بالای 830 دور بر دقیقه
- گیربکس با نسبت تبدیل متنوع
- موجودی گیربکس هلیکال پایه دار و فلانج دار
| مشخصات فنی گیربکس شافت مستقیم سری RX | واحد | مقدار |
|---|---|---|
| محدوده نسبت تبدیل گیربکس | [i] | 1.3-8.65 |
| محدوده گشتاور خروجی | [Nm] | 36-830 |
| محدوده توان موتور | [Kw] | 0.12-45 |
قطر شافت خروجی گیربکس و ماکزیموم گشتاور خروجی سری RX برند SEW
| سری RX | قطر شافت خروجی( mm) | گشتاور خروجی(Nm) |
|---|---|---|
| RX57 | 20 | 69 |
| RX67 | 25 | 134 |
| RX77 | 30 | 215 |
| RX87 | 40 | 405 |
| RX97 | 50 | 595 |
| RX107 | 60 | 830 |
کاربری های گیربکس شافت مستقیم SEW سری RX
- پمپ ها
- کانوایرهای تسمه ای
- کانوایرهای زنجیری
- کانوایر های رولی
| تیپ گیربکس | ماکزیموم گشتاور گیربکس | سایز موتور | توان Kw |
|---|---|---|---|
| RX57 | 69 | 71S4-132MC4 | 0.18-9.2 |
| RX67 | 134 | 71S4-132MC4 | 0.18-9.2 |
| RX77 | 215 | 71S4-160M4 | 0.18-11 |
| RX87 | 405 | 71M4-180LC4 | 0.55-30 |
| RX97 | 595 | 71M4-225M4 | 0.55-45 |
| RX107 | 830 | 90L4-225MC4 | 2.2-55 |

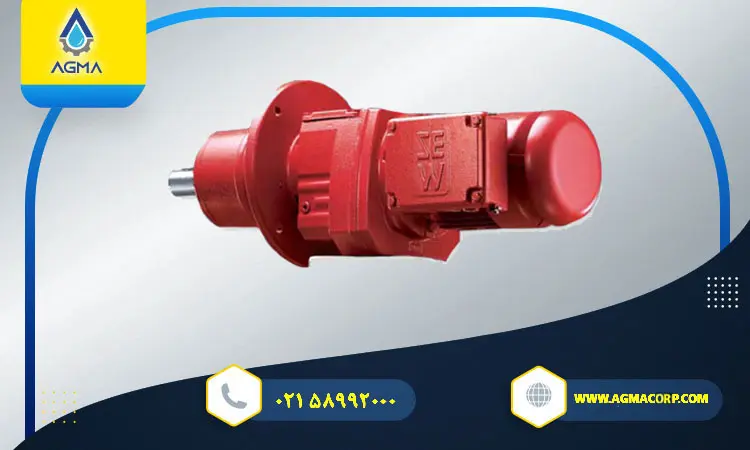

سری RM( دو استیج و سه استیج)
- گیربکس شافت مستقیم با گلدانی خروجی در 15 سایز مختلف
- طراحی شده برای همزن ها و میکسرها
- ظرفیت تحمل بارهای لحظه ای و بارهای محوری حتی گشتاورهای خمشی
| مشخصات فنی گیربکس شافت مستقیم سری RM | واحد | مقدار |
|---|---|---|
| محدوده نسبت تبدیل گیربکس | [i] | 4.29-289.74 |
| محدوده نسبت تبدیل در گیربکس های چند استیج | [i] | 134-27001 |
| محدوده گشتاور خروجی | [Nm] | 270-18000 |
| محدوده توان موتور | [Kw] | 0.12-160 |
کاربری سری RM به همراه گلدانی
- میکسرها
- هواده های سطحی
- تیکنرها
استاندارد و کدهای نحوه نصب گیربکس شافت مستقیم SEW

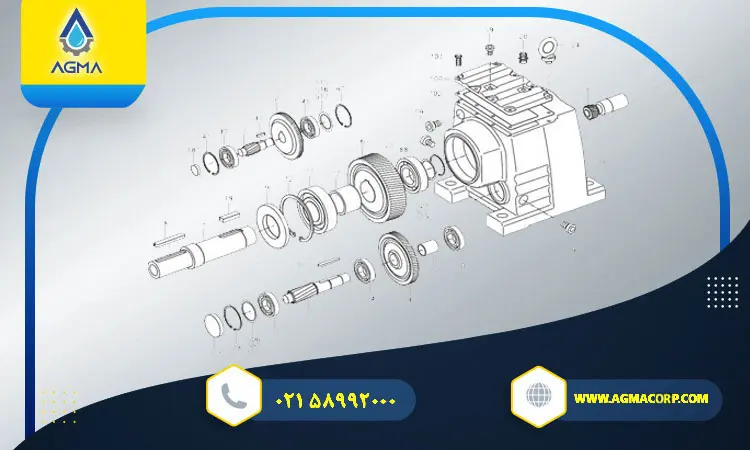

اجزای گیربکس هلیکال SEW
گیربکس هلیکال سری R27 و R17 سری جدید برند SEW
در طراحی جدید تیپ های R27 و R17 از پوسته آلومینیوم سخت کاری شده استفاده شده است. آلومینیوم سخت کاری شده یا cast aluminum وزن موتور گیربکس را تا 23% نسبت به مدل قدیمی که بدنه چدنی داشتند کاهش داده است. به همین دلیل، موتور گیربکس های تیپ جدید sew به دلیل انتقال حرارت عالی جنس بدنه خود که ممکن است به خاطر اصطکاک هنگام کارکرد چرخ دنده ها باشد دارای راندمان بالاتری باشند.
دمای مجاز پیشنهادی روغن درون گیربکس نباید به 60 درجه سانتی گراد برسد تا کارایی خود را از دست ندهد. به خاطر شرایط گیربکس های تازه طراحی شده sew این واسکازین ها طول عمرشان افزایش پیدا خواهد کرد و به گونه ای دیگر اگر با توجه به نحوه نصب مقدار واسکازین را درست بریزیم دیگر نیازی به تعویض واسکازین هم نیست. تصویر گیربکس های جدید sew را در پایین مشاهده می کنید.
تعمیر و نگهداری گیربکس شافت مستقیم SEW
از آنجایی که موتور گیربکس های برند sew به صورت پک و کوپل مستقیم هستند، تعمیر نگهداری نسبتا حساس تری دارند. همانند تمامی تیپ های مختلف گیربکس های صنعتی با توجه به شرایط نصب باید به میزان روغن داخل گیربکس دقت کرد. گیربکس های شافت مستقیم دارای ساختار درونی ساده ای هستند و درصورت ایرادات داخلی میتوانید به راحتی با تماس و ارائه مشخصات و گفتن مشکلات گیربکس خود به کارشناسان ما آن ها را حل کنید. اگر سروصدای گیربکس بیش از حد معمول باشد ممکن است به علت کم کردن روغن و خشک کارکردن گیربکس ها باشد. موتور گیربکس رو برای ما ارسال کنید تا با تعویض قطعات مشکل دار با قطعات سالم و فابریک گیربکس SEW را درست مثل روز اول آن کنیم.
جدول ایراد و رفع ایراد گیربکس هلیکال
| ایرادات | علت ایراد | نحوه اصلاح کردن |
|---|---|---|
| سر و صداهای غیر معمول هنگام کار 1 | از بین رفتن بیرینگ ها-کچل کردن چرخ دنده ها | روغن داخل گیربکس را چک کنید سپس با ما تماس بگیرید |
| سر و صداهای غیر معمول هنگام کار 2 | اجسام خارجی درون روغن گیربکس | دستگاه را متوقف کرده و با تماس بگیرید روغن داخل گیربکس را چک کنید |
| نشت روغن از پیچ هواگیری گیربکس، پوسته، فلنج، کاسه نمد | کاسه نمد معیوب بر روی پوسته گیربکس-واشر معیوب- گیربکس تهویه نمی شود روغن بسیار زیاد است-موتور گیربکس درست نصب نشده-دمای پایین یا بالای روغن | سفت کردن پیچ های گیربکس و چک کردن پیچ تهویه اگر همچنان نشت روغن دارد با ما تماس بگیرید درست کردن میزان روغن بر اساس جداول درج در کاتالوگ- جانمایی صحیح پیچ هواگیری |
| شافت خروجی گیربکس نمی چرخد در صورتی که الکتروموتور کار می کند یا شافت ورودی می چرخد | ارتباط بین استیج های گیربکس با هاب شافت قطع شده | گیربکس خود را برای تعمیر ارسال کنید |
اگر درخواست تعمیر و مشاوره برای تعمیر و نگهداری دارید اطلاعات زیر را برای کارشناسان ما ارسال کنید:
- پلاک الکتروموتور و گیربکس
- شرح نوع ایراد
- مدت زمان ایجاد و دوره مشکل در موتور گیربکس
- نشانه ها

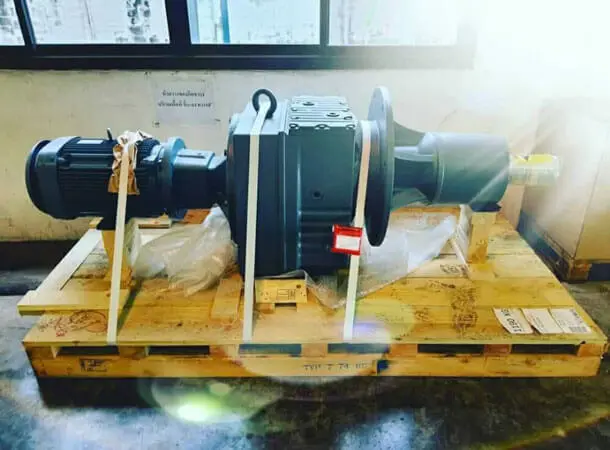

پروژه های انجام شده توسط آگما
شرکت آریا گشتاور مانا(آگما) به عنوان نمایندگی موتور گیربکس SEW در کشور سفارشات و پروژه های مشتریان عزیز را با بهترین کیفیت و در کمترین زمان ممکن آماده می سازد. گارانتی مکانیکال محصولات و خدمات پس از فروش و تامین قطعات موتور گیربکس های برند sew و همچنین تعمیرات و refubrishing موتور گیربکس های آلمانی اس ای دبلیو در کارگاه تخصصی موتور گیربکس توسط شرکت آریا گشتاور مانا آگما انجام می شود. دراینجا برخی از تصاویر پروژه ها و سفارشات انجام شده شرکت آگما آورده شده است.
پروژه موتور گیربکس شافت مستقیم SEW R147 قند اقلید
پروژه تامین موتور گیربکس شافت متسقیم RF87 کلر آب
پروژه گیربکس تیکنر آب و فاضلاب عمود نصب RM137
قیمت گیربکس شافت مستقیم SEW
با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با کارشناسان فروش تماس بگیرید.
لیست قیمت گیربکس سری R برند SEW
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | قیمت گیربکس شافت مستقیم SEW سایز 07 بدون موتور | 3,600,000 |
| 2 | قیمت گیربکس شافت مستقیم SEW سایز 17 بدون موتور | 4,000,000 |
| 3 | قیمت گیربکس شافت مستقیم SEW سایز 27 بدون موتور | 4,500,000 |
| 4 | قیمت گیربکس شافت مستقیم SEW سایز 37 بدون موتور | 5,600,000 |
| 5 | قیمت گیربکس شافت مستقیم SEW سایز 47 بدون موتور | 6,100,000 |
| 6 | قیمت گیربکس شافت مستقیم SEW سایز 57 بدون موتور | 8,600,000 |
| 7 | قیمت گیربکس شافت مستقیم SEW سایز 67 بدون موتور | 13,300,000 |
| 8 | قیمت گیربکس شافت مستقیم SEW سایز 77 بدون موتور | 16,900,000 |
| 9 | قیمت گیربکس شافت مستقیم SEW سایز 87 بدون موتور | 19,800,000 |
| 10 | قیمت گیربکس شافت مستقیم SEW سایز 97 بدون موتور | 24,100,000 |
| 11 | قیمت گیربکس شافت مستقیم SEW سایز 107 بدون موتور | 29,900,000 |
| 12 | قیمت گیربکس شافت مستقیم SEW سایز 137 بدون موتور | 37,700,000 |
| 13 | قیمت گیربکس شافت مستقیم SEW سایز 157 بدون موتور | 47,500,000 |
| 14 | قیمت گیربکس شافت مستقیم SEW سایز 167 بدون موتور | 67,200,000 |
لیست قیمت موتور گیربکس سری RF برند SEW
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 07 بدون موتور | 3,800,000 |
| 2 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 17 بدون موتور | 4,200,000 |
| 3 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 27 بدون موتور | 4,900,000 |
| 4 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 37 بدون موتور | 5,800,000 |
| 5 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 47 بدون موتور | 6,400,000 |
| 6 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 57 بدون موتور | 9,000,000 |
| 7 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 67 بدون موتور | 13,600,000 |
| 8 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 77 بدون موتور | 17,200,000 |
| 9 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 87 بدون موتور | 20,400,000 |
| 10 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 97 بدون موتور | 24,800,000 |
| 11 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 107 بدون موتور | 30,500,000 |
| 12 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 137 بدون موتور | 39,000,000 |
| 13 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 157 بدون موتور | 47,700,000 |
| 14 | قیمت گیربکس شافت مستقیم SEW فلنج دار سایز 167 بدون موتور | 68,800,000 |
لیست قیمت الکتروگیربکس سری RX برند SEW
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | قیمت گیربکس شافت مستقیم SEW تک استیج سایز 57 بدون موتور | 7,300,000 |
| 2 | قیمت گیربکس شافت مستقیم SEW تک استیج سایز 67 بدون موتور | 7,700,000 |
| 3 | قیمت گیربکس شافت مستقیم SEW تک استیج سایز 77 بدون موتور | 8,800,000 |
| 4 | قیمت گیربکس شافت مستقیم SEW تک استیج سایز 87 بدون موتور | 10,000,000 |
| 5 | قیمت گیربکس شافت مستقیم SEW تک استیج سایز 97 بدون موتور | 12,300,000 |
| 6 | قیمت گیربکس شافت مستقیم SEW تک استیج سایز 107 بدون موتور | 14,400,000 |
