در حال نمایش یک نتیجه

گیربکس سایکلو سومیتومو SUMITOMO

شروع قیمت از: 5,000,000 تومان
  • محدوده نسبت تبدیل از ۱:۲,۵ تا ۱:۶۵۸۵۰۳
  • محدوده توان ورودی از ۰,۱ کیلووات تا ۱۳۲ کیلووات
  • قابلیت شک پذیری بالا و دفع بارهای شدید
  • عدم وجود تمرکز تنش در دندانه ها به خاطر طراحی خاص
  • حجم بسیار پایین درمقایسه با سایر تیپ گیربکس ها

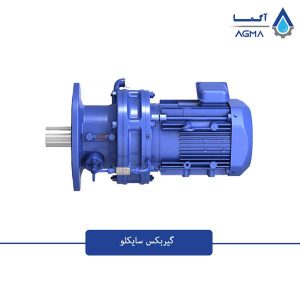

گیربکس سایکلو

گیربکس سایکلو تنها گیربکس صنعتی می باشد که در آن هیچ چرخ دنده ای استفاده نشده. مکانیزم خاص و ویژه این گیربکس باعث شده تا یکی از محبوب ترین گیربکس های صنعتی باشد. گیربکس سایکلو را می توان جایگزین مناسبی برای گیربکس های شافت مستقیم پایه دار و فلنج دار دانست. مکانیزم داخلی این گیربکس که در ادامه توضیحات بیشتری در موردش خواهیم داد، باعث این می شود تا فضای خیلی کمی را نسبت به گیربکس هلیکال اشغال کنند. همچنین گیربکس سایکلو میتواند بهترین و مناسب ترین جایگزین برای گیربکس خورشیدی باشد. دلیل آن این است که این گیربکس می تواند ضربات شدید و شک های وارده با ظرفیت بالا را به راحتی تحمل کند. در ادامه توضیحات کاملی را درمورد گیربکس سایکلو به شما ارائه خواهیم داد. فروش گیربکس سایکلو در آگما با بهترین قیمت و کیفیت.

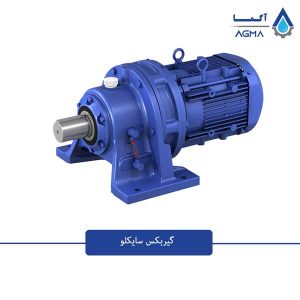

گیربکس سایکلو

مشخصات فنی گیربکس سایکلو

این گیربکس دارای چهار قطعه اصلی دیسک، بیرینگ خارج از مرکز، پین و بوش و شافت خروجی می باشد. بیرینگ خارج از مرکز گیربکس سایکلو دارای قفسه، رولر و نشیمنگاه داخلی هستند که در صورت بروز مشکل برای هریک از این قطعات امکان تعویضشان وجود دارد. گیربکس سایکلو می تواند در ورودی شافت یا فلنج داشته باشد تا با یک درایو کوپل شود. اساس کار گیربکس سایکلو نیروی غلتشی می باشد، این امر با عث می شود تا شوک های وارده روی قطعات از بین برود. گیربکس سیکلوئیدی همچنین نیرو را بین قطعات داخلی خود صورت یکسان توزیع می کند. این گیربکس داراری ظرفیت تحمل گشتاوری بسیار بالا و قابلیت ضربه پذیری می باشد. طول عمر بالا از دیگر مزایای این گیربکس می باشد.

محدوده تحمل گشتاور گیربکس سایکلو از 7.2 نیوتن متر ال 68200 نیوتن متر می باشد. شما می توانید از توان 0.12 کیلووات تا 55 کیلووات را به راحتی با این گیربکس کوپل کنید. همچنین بازه نسبت تبدیل این کاهنده پر قدرت از 1:6 تا 1:7569 و بیشتر می باشد. این گیربکس بسیار جمع و جور بوده و قابلیت نصب به صورت پایه دار یا افقی و عمودی فلنج دار را داراست. گیربکس سیکلوئیدی تا 500 درصد ظرفیت شوک پذیری را دارد که بیشترین ظرفیت در گیربکس های صنعتی می باشد. به دلیل مکانیزم داخلی گیربکس و عدم برخورد آنها با یکدیگر این گیربکس دارای استحکاک پایینی بوده در نتیجه زمان تعمیر و نگه داری طولانی دارد.

 با توجه به خارج از مرکز بودن بیرینگ این گیربکس اگر دیسک سیکلوئید توسط یک دیسک دوم یا یک وزنه متعادل نباشد، با عث ایجاد لرزش می شود. این امر باعث افزایش سایش در دندانه های خارجی دیسک سیکلوئید و همچنین یاتاقان های اجزا می شود.

اجزاء تشکیل دهنده گیربکس سایکلوئیدی

  • شافت یا هالو شافت ورودی
  • بیرینگ خارج از مرکز یا eccentricall
  • دیسک سیکلوئیدی
  • پین و بوش های بدنه
  • رولرها و شافت خروجی

نحوه انتخاب گیربکس cyclo

برای انتخاب گیربکس cyclo مثل دیگر گیربکس های صنعتی می بایست در ایتدا توان مورد نیاز آن کاربری را دانست. سپس گشتاوری را که برای انجام آن کار لازم می باشد را باید محاسبه کرد. با داشتن دور یا نسبت تبدیل گیربکس از طریق جداول کاتالوگ گیربکس سایکلو، شما می توانید به راحتی گیربکس مناسب برای کاربری خود را انتخاب کنید. عوامل دیگری همچون ساعت کار، نحوه نصب، نوع ماشین مصرفی نیز در انتخاب گیربکس شما موثر می باشد. در اینجا مهندسین و مشاورین گروه صنعتی آگما در خدمت شما هستند تا به راحتی هرچه تمام تر گیربکس مناسب برای کاربری خود را انتخاب کنید.

مقایسه گیربکس سایکلو با دیگر گیربکس های صنعتی

در گیربکس شافت مستقیم هلیکال به دلیل درگیری زوج دنده های هلیکال تنش تنها بر روی دندانه های درگیر بوده و سایر دندانه ها کمکی به دنده های درگیر نمیکنند که این امر باعث ایجاد تنش در آنها می شود. در گیربکس سایکلو حدود 70 درصد دنده ها درگیر می شوند یعنی اگر بر ری یک دیسک 100 دندانه وجود داشته باشد 70 عدد از آن ها درگیر می باشند. که این ویژگی تنش بر روی دنده ها را صفر می کند. گیربکس خورشیدی با گیربکس سایکلو کاربری های یکسانی دارند و لی دقت در خروجی گیربکس سایکلو خیلی بیشتر از گیربکس های خورشیدی می باشد. گیربکس های cyclo از لحاظ ابعادی نیز از گیربکس های خورشیدی کوچک تر می باشند.

مزایای گیربکس cyclo

  • طول عمر بالا
  • استهلاک پایین
  • راندمان بسیار بالا
  • حجم ابعادی کم
  • تعمیر نگهداری مناسب و به صرفه
  • ظرفیت تحمل گشتاوری و بارهای شدید شک های بالا

کاربری های موتور گیربکس cyclo

  • استفاده در میکسرها
  • استفاده در کانوایرها
  • استفاده در کوره ها
  • استفاده در وینچ ها
  • استفاده در آسیاب های بال میل

گیربکس های cyclo در صنایع زیر مورد استفاده قرار می گیرند:

  • صنایع کاغذ و پارچه
  • صنایع غذایی
  • صنایع آب و فاضلاب
  • صنایع خودرویی

پرسش های متداول گیربکس سایکلو

تفاوت گیربکس سایکلو با گیربکس خورشیدی در آن است که در قسمت انتهایی آن دنده پینیون وجود ندارد و به جای آن از بلبرینگ با چرخش نامتعارف استفاده شده است و نیرو گشتاور از طریق اعمال بار لغزشی دو سطح انتقال داده می شود.
بله، این مدل گیربکس ها بخاطر طراحی و سایزی که دارند جزو قویترین گیربکس ها محسوب میشوند. برای جایگزین کردن آن با گیربکس های دیگر پیشنهاد میشود از گیربکس های خورشیدی با یک سایز بزرگتر و قطر شافت بالاتر استفاده کرد. زیرا این گیربکس ها از نظر ظاهر و ابعاد بسیار شبیه به گیربکس سایکو هستند اما توان انتقال قدرت همسان در سایز یکسان ندارند.
از این گیربکس ها در صنایعی مثل صنایع غذایی، میکسرها، صنایع کاغذ، صنایع بازیافت، آسیاب های بال میل و صنایع فولاد و همینطور صنایع آب و فاظلاب استفاده میشود.
