در حال نمایش 5 نتیجه

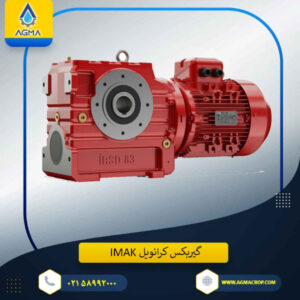

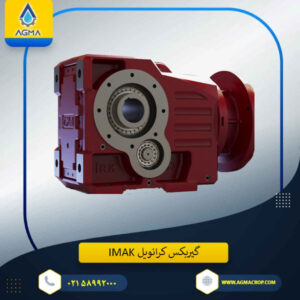

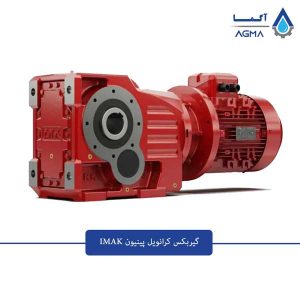

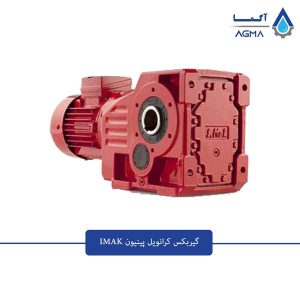

گیربکس کرانویل IMAK

شرکت IMAK به مدت 47 در حال توسعه و تولید گیربکس‌هایی است که به نیازهای تمام مشتریان پاسخ می‌دهد. این

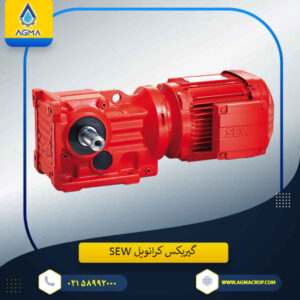

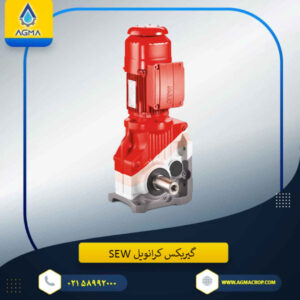

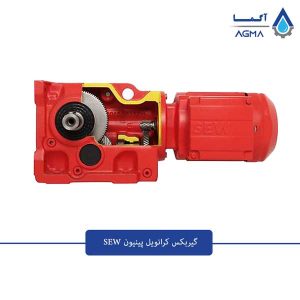

گیربکس کرانویل SEW

شروع قیمت از: 3,500,000 تومان
  • دامنه وسیع دور خروجی
  • خروجیهالو و شافت دار
  • ورودی بصورت هالو یا شافت ورودی
  • قابلیت نصب بازو و فلنج و بونفیکس در خروجی گیربکس
  • یکسال گارانتی
دانلود کاتالوگ

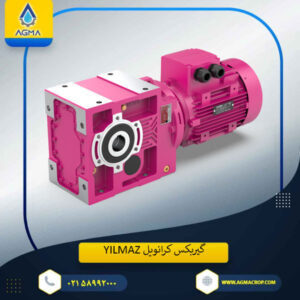

گیربکس کرانویل Yilmaz

شروع قیمت از: 3,200,000 تومان
  • از توان ۰,۳۷ تا ۲۲ کیلوات
  • خروجی هالو شافت
  • چرخدنده های مورب فولادی
  • قابلیت تحمل بار ضربه ای
  • پوسته یکپارچه
  • راندمان بالا

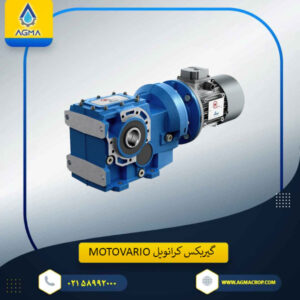

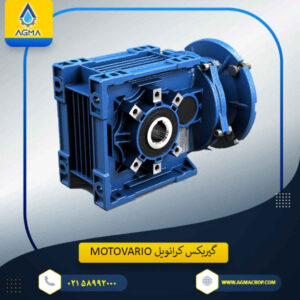

گیربکس کرانویل MOTOVARIO

شروع قیمت از: 6,800,000 تومان
  • سایز ۶۰ تا ۱۶۰
  • هالو خروجی ۳۵ تا ۱۰۰
  • دارای پوسته چدنی و آلومینیومی
  • توان قابل مونتاژ از ۰,۵۵ تا ۹۰ کیلوات
  • قابلیت تحمل گشتاور تا ۱۳K نیوتن متر
  • امکان نصب بازو گشتاور و فلنج در خروجی گیربکس

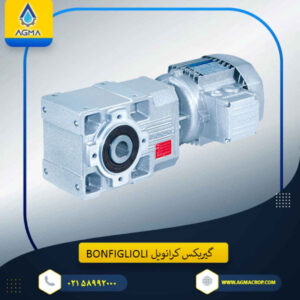

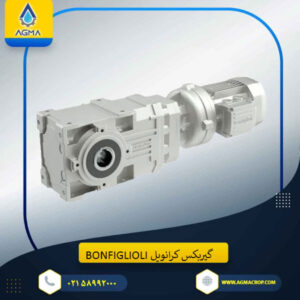

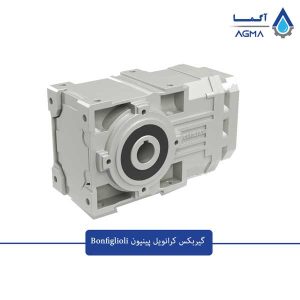

گیربکس کرانویل Bonfiglioli

شروع قیمت از: 6,500,000 تومان
نمایندگی گیربکس کرانویل Bonfiglioli شرکت Bonfiglioli‌ که در سال 1956 در ایتالیا تاسیس شده است یک از بزرگترین و پیشگامان

گیربکس کرانویل چیست؟

گیربکس کرانویل یا شافت بغل از قدرتمندترین گیربکس ها در صنعت می باشد. این گیربکس را به دلیل شکل ظاهری با نام گیربکس 90درجه یا گیربکس یا گیربکس هالو شافت و یا گیربکس هلیکال بول، گیربکس کران پینیون و یا گیربکس هلیکال اریب شناخته می شود.

تمام نام های منتسب به گیربکس کرانویل به دلیل مکانیزم و یا شکل ظاهری و یا نحوه آرایش و چیدمان چرخدنده ها در این گیربکس می باشد.

مشخصات فنی گیربکس کرانویل

در گیربکس کرانویل یا شافت بغل ورودی و خروجی گیربکس برهم عمود می باشد به همین دلیل به گیربکس90 درجه نیز معروف هستند. نوع چرخدنده ها در گیربکس کرانویل به صورت کرنویل و پینیون هستند، پینیون به عنوان چرخدنده کوچک تر حرکت دورانی را از شافت موتور یا ورودی گیربکس دریافت می کند و آن را به چرخدنده بزرگ تر یعنی کرانویل منتقل می کند. دنده های گیربکس کرانویل به صورت مورب هستند که باعث می شود بیشترین سطح درگیری را در حین کار با هم داشته باشند.

این امر موجب توزیع بار وارد شده به تعداد زیادی از دندهها به صورت مورب می شود، که در نهایت سبب بالا رفتن میزان تحمل گیربکس، از نیروی وارد آمده یا همان  قابلیت گشتاور بالا در این تیپ گیربکس می شود. جنس دنده ها از فولاد آبکاری شده هست و عملیات حرارتی برروی آنها انجام شده که باعت طول عمر بالای گیربکس می شود.

گیربکس کرانویل پینیون تلفیقی ازدو گیربکس هلیکال و گیربکس حلزونی می باشد. با استفاده از ویژگی های مثبت منحصرا برای هریک از این دو گیربکس، می توان به: گیربکس نود درجه با اشغال کمترین فضا و بکاگیری چرخدنده مورب کران پینیون که توانایی تحمل بیشترین بار شعاعی و محوری و همچنین قابلیت تحمل بار ضربه ای را دارد و عدم برگشت پذیری در گیربکس کرانویل بکارگیری شده است.

گیربکس شافت بغل کرانویل قابلیت تحمل گشتاور از 200 تا 50.000 نیوتن متر را دارد. همچنین با انواع موتورهای صنعتی از توان 0.12 تا 200 کیلوات با نحوه نصب مختلف افقی و یا عمودی را دارا هستند. تسبت تبدیل گیربکس کرانویل در یک طیف وسیع 1:4 تا 1:200 می باشد.

الکتروگیربکس  کرانویل یا شافت بغل

الکتروگیربکس به الکتروموتور و گیربکس که با هم کوپل هستند گفته می شود. این کوپل می تواند به صورت مستقیم و یا غیرمستقیم باشد. ورودی گیربکس کرانویل اغلب به صورت هالو شافت هست که برای کوپل گیربکس با هر نوع الکتروموتوری اعم از موتور AC ، موتور DC و یا سروو موتور توانایی کوپل شدن را دارد. البته امکان ورودی گیربکس به صورت شافت دار برای انتقال نیرو از طریق فولی وتسمه و یا زنجیر به صورت غیرمستقیم نیز امکان پذبر می باشد.

انواع گیربکس کرانویل

گیربکس کرانویل با توجه به نوع خروجی گیربکس حالات مختلفی دارد که به سه دسته کلی زی تقسیم بندی می شود:

  1. هالو شافت (هالو شفت)
  2. شافت دار
  3. شرینک دیسک دار

خرید گیربکس کرانویل پینیون

برای خرید گیربکس کرانویل با گروه مهندسی آگما مرکز فروش گیربکس کرانویل نو و استوک تماس بگیرید تا با مشاوره فنی و ارسال دیتا فنی گیربکس کرانویل و ارائه لیست قیمت محصولات با شما همراه باشند.

انواع برند گیربکس کرانویل

کرانویل با توجه به مکانیزم خاص خود و توانایی تحمل گشتاور بالا در صنایع مختلف کاربرد زیادی دارد. به همین دلیل از گیربکس کرانویل با برند های معتبر اروپایی در صنایع مختلف مورد استفاده قرار می گیرد. گیربکس های کرانویل با کیفیت اروپایی با قابلیت نصب آپشن اضافه بر روی گیربکس:

گیربکس کرانویل SEW

گیربکس کرانویل ایلماز Yilmaz

گیربکس کرانویل Motovario

گیربکس کرانویل Bonfiglioli

جنس بدنه گیربکس کرانویل پینیون

جنس پوسته گیربکس های کرانویل چدنی و آلومینیومی می باشد. این گیربکس درسایزپایین که کوچکتر هستند، با وزن سبک تر و آلومینیومی و در سایزهای بالا با جنس بدنه چدنی عرضه می شوند.

آپشن های قابل نصب بر روی گیربکس کرانویل

خروجی گیربکس کرانویل بنابر محل و شرایط مورد استفاده برای رفاه حال کاربر می تواند حالات مختلفی داشته باشد. خروجی می تواند هالو شافت یا به صورت شافت توپر و همچنین در خروجی گیربکس امکان اتصال فلنج با سایز مختلف بر اساس مکان مورد استفاده می باشد. اگر گیربکس از پایه نیاز به فیکس شده داشته باشد از نوع پایه دار و همچنین قابلیت اتصال از طریق بازوی گشتاور(Torque Arm) مورد استفاده قرار می گیرد.

مزایای استفاده از گیربکس کرانویل

میزان تحمل گشتاور بالا

بسیار فشرده با اشغال فضای کم

طیف وسیع دور خروجی

امکان کوپل با موتورهای مختلف

خروجی هالوشافت، شافت دار و یا شرینکی

خروجی 90 درجه برای مکان های خاص

ایجاد صدای کم حین کار

عمربالای گیربکس با توجه به مکانیزم چرخدنده ها

کاربرد گیربکس کرانویل در صنایع

صنایع نفت و گاز

صنایع دارویی

صنایع آب و فاضلاب

گیربکس صنایع سیمان و فولاد

گیربکس تیکنر

گیربکس نوار نقاله

گیربکس کانوایر

گیربکس صنایع کاشی و سرامیک

گیربکس صنایع غذایی

پرسش های متداول گیربکس کرانویل پینیون

گیربکس کرانویل یا شافت بغل بخاطر سایزهای بزرگ از نوع گیربکس هلیکال است که توان انتقال گشتاور بالا را دارد با این تفاوت که زاویه شافت ورودی و خروجی آن 90 درجه می باشد.
بله. اما اکسترود قطعه جداگانه برای تهیه و نصب بر روی گیربکس نیست. شما باید برای استفاده از این نوع گیربکس نوع اکسترودر آن را سفارش دهد.
