در حال نمایش 4 نتیجه

گیربکس آویز MOTOVARIO

شروع قیمت از: 3,500,000 تومان
گیربکس آویز MOTOVARIO‌ این شرکت یکی از پیشتازان اروپایی در زمینه تولید گیربکس از سال 1965 می باشد. موتوواریو تولید

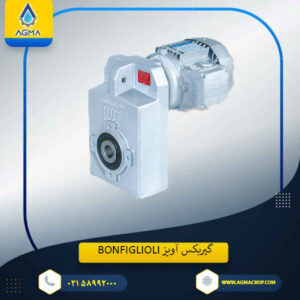

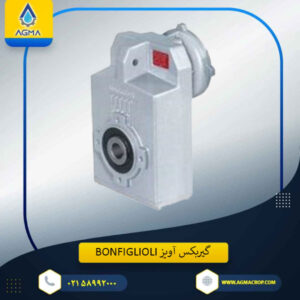

گیربکس آویز Bonfiglioli

شروع قیمت از: 3,500,000 تومان
نمایندگی گیربکس آویز Bonfiglioli شرکت Bonfiglioli‌ که در سال 1956 در ایتالیا تاسیس شده است یک از بزرگترین و پیشگامان

پرسش های متداول گیربکس آویز شافت موازی

گیربکس آویز شافت موازی با استفاده از چند چرخ دنده موجب کاهش سرعت خروجی و افزایش گشتاور میشود. این مدل مانند گیربکس شافت مستقیم میباشد با این تفاوت که شافت ورودی و خروجی باهم موازی هستند. این گیربکس برای کاربری میکسرها مورد مناسبی است زیرا طراحی قسمت انتهایی شافت خروجی به صورت یاتاقان بندی شده است.
گیربکس موازی بخاطر ساختار خاص خود از مزایای زیادی برخوردار اند: 1.گیربکس های شافت موازی میتوانند تا 200 کیلووات توان و همینطور گشتاوری به بزرگی 20 هزار نیوتون متر تولید کنند. 2. فضای کمی اشغال میکنند. 3. بخاطر چرخ دنده های به کار رفته در انواع مدل های گیربکس موازی صدا و لرزش بسیار کمی تولید میکنند. 4. استهلاک کم و طول عمر بالایی به سبب حجم روغن بالا و خنک سازی مناسب دارند. 5. انتقال گشتاور بالا. 6. راندمان بالا. 7.مقاوم در برابر بارهای محوری و بارهای معلق.
1. کیفیت و سطح روغن در فواصل مشخص بررسی شود. 2. هرگونه نشت روغن شناسایی و جلوگیری شود. 3. صدا و لرزش و دمای زیاد به معنی عملکرد غیر عادی دستگاه است و باید قبل از ایجاد مشکلات بیشتر بررسی شوند.

 مشخصات گیربکس آویز شافت موازی و انواع آن چیست؟

یکی از انواع گیربکس های پرطرفدار در صنایع، گیربکس آویز شافت موازی بوده که با داشتن چندین چرخ دنده، سرعت خروجی را کاهش می دهد. با توجه به این که در این گیربکس، شافت یا همان محور موتور و شافت کاهنده سرعت، به صورت موازی و روی یک صفحه قرار دارند، به گیربکس آویز، گیربکس شافت موازی نیز می گویند.

همچنین، در شرایطی که فضای کمی در اختیار دارید، گیربکس آویز شافت موازی بسیار مناسب است. بنابراین، گیربکس شافت موازی یا گیربکس آویز سری F برای کاربردهای مختلفی مورد استفاده قرار می گیرد و اهمیت زیادی برای صنایع مختلف دارد.  باتوجه به این مورد، شرکت آریا گشتاور مانا این گیربکس را با قیمت و کیفیت بالا با توجه به نیاز صنعتگران عرضه می کند.

آشنایی با گیربکس آویز

آشنایی با گیربکس آویز

معرفی گیربکس آویز یا شافت موازی

گیربکس‌ آویز‌ یا شافت موازی مانند سایر گیربکس ها، از نوع گیربکس های صنعتی بوده اما تنها تفاوت آن ها با گیربکس های دیگر مانند گیربکس های هلیکال این بوده که ساختار گیربکس آویز شافت موازی به صورت چند محوری و موازی است. همچنین، با توجه به قابلیت چند محور بودن، این نوع گیربکس ها می توانند گشتاورهای بالایی را ایجاد کنند.

ساختار گیربکس آویز

در گیربکس های آویز برای انتقال قدرت از سه چرخ دنده با توجه به هدف و نوع کاهش سرعت مدنظر استفاده می شود. علاوه بر این، چرخ دنده های به کار رفته در گیربکس شافت موازی مانند چرخ دنده های گیربکس هلیکال بوده و در صنایع مختلفی مانند پلاستیک، بتن، بسته بندی، نساجی، فولاد و… استفاده می شود.

انواع چرخ دنده های گیربکس آویز

گیربکس آویز دارای سه نوع چرخ دنده است که عبارتند از:

چرخ دنده ساده

در گیربکس های آویز نیز از چرخ دنده های ساده استفاده می کنند. دندانه هایی که روی سطح این چرخ دنده قرار دارند، نسبت به محور چرخش، مستقیم بوده و دندانه ها نیز با درایو شافت کاهنده سرعت به صورت موازی قرار دارند.

یکی از انواع گیربکس های آویز

یکی از انواع گیربکس های آویز

چرخ دنده هلیکال

این نوع چرخ دنده موجود در گیربکس آویز شافت موازی، با توجه به زاویه دندانه های آن، کم ترین درگیری را با یک دیگر دارند و این مورد باعث می شود که از گیربکس آویز، صدا و لرزش بسیار کمی تولید شده و این گیربکس نرم کار کند و طول عمر بیش تری داشته باشد.

کاربردهای مختلف گیربکس آویز شفت موازی

کاربردهای مختلف گیربکس آویز شفت موازی

انواع گیربکس آویز

گیربکس آویز شافت موازی دارای انواع مختلفی است که عبارتند از:

  • گیربکس آویز پایه دار
  • گیربکس آویز فلنج دار
  • گیربکس آویز با شافت تو خالی (Hollow Shaft)
  • گیربکس آویز با شافت تو پر (Solid Shaft)

اجزاء تشکیل دهنده گیربکس آویز

چرخ دنده (Gear)

یکی از اصلی ترین اجزای گیربکس‌ آویز‌‌ شافت‌ موازی، چرخ دنده بوده که دارای انواع مختلفی مانند چرخ دنده ساده، چرخ دنده هلیکال و…. است.

تولید کنندگان گیربکس آویز

تولید کنندگان گیربکس آویز

محور ورودی و خروجی (Shaft)

شافت که به طور معمول با نام محور ورودی و خروجی نیز شناخته می شود، میله ای فولادی بوده که چرخ دنده ها می توانند به راحتی روی آن سوار شوند.  طراحی شافت این گیربکس به دو صورت تو خالی و تو پر است.

پوسته (Shell)

پوسته گیربکس آویز شافت موازی، در واقع محفظه ای از جنس چدن ریخته گری است. چرخ دنده ها و سایر قطعات گیربکس در این محفظه قرار گرفته اند و پوسته از آن ها محافظت می کند.

کاسه نمد (Seal)

برای این که روغن داخل پوسته به بیرون نشت پیدا کند و عوامل محیطی مانند گرد و غبار به داخل پوسته ورود کند از کاسه نمد استفاده می شود.

یاتاقان (Bearing)

برای این که بار شعاعی و محوری که به شفت وارد شده، خنثی شود، از یاتاقان استفاده می شود. یاتاقان های به کار رفته در گیربکس آویز شافت موازی از نوع غلتشی است.

درپوش کنترل روغن و بازبینی

برای این که شرایط روغن و قطعات داخل پوسته گیربکس، کنترل و بازبینی شود از دریچه کنترل روغن استفاده می شود.

خرید انواع گیربکس شافت موازی

خرید انواع گیربکس شافت موازی

ویژگی‌ گیربکس آویز

ساختار گیربکس آویز شافت موازی به گونه ای طراحی شده که دارای ویژگی های متعددی است. برخی از مهم ترین آن ها عبارتند از:

  • توان گیربکس آویز می تواند تا 200 کیلو وات باشد و برای کاهش سرعت، گشتاوری به بزرگی 20 هزار نیوتون متر ایجاد می کند.
  • طراحی این نوع گیربکس به گونه ای است که به فضای کمی نیاز دارد.
  • گیربکس آویز، صدا و لرزش بسیار کمی ایجاد می کند.
  • در این نوع گیربکس صنعتی، روغن با حجم زیادی وجود دارد که باعث خنک سازی، کم شدن استهلاک و افزایش عمر گیربکس می شود.
  • گیربکس آویز شافت موازی، گشتاور بالایی را منتقل می کند.
  • راندمان این مدل گیربکس بسیار زیاد است.
  • گیربکس آویز در برابر بارهای محوری، مقاومت بالایی دارد.
  • این نوع گیربکس، فشار بارهای معلق را به راحتی می تواند تحمل کند.
  • گیربکس شافت موازی در 8 حالت مختلف نصب می شود.
قیمت انواع گیربکس آویز

قیمت انواع گیربکس آویز

ساختار گیربکس آویز

گیربکس آویز شافت موازی مانند گیربکس حلزونی، در ساختار خود یک محور به عنوان محرک و یک محور به عنوان انتقال نیرو دارد. همچنین، تعداد محورها بین 2 تا 8 محور متغیر بوده و هر دو محور ورودی و خروجی در یک راستا هستند.

علاوه بر این، همانطور که گفته شد، در گیربکس‌ آویز‌، شافت ورودی موازی با شافت خروجی است. نکته قابل توجه در این نوع گیربکس ها این است که اگر تعداد محورها و مراحلی که در آن دور کاهش پیدا می کند، زوج باشد، جهت دوران ورودی و خروجی عکس یک دیگر هستند. اما در صورتی که تعداد محورها و مراحلی که در آن دور کاهش می یابد، فرد بوده، دوران ورودی و خروجی جهت یکسان دارند.

موارد مهم در انتخاب گیربکس آویز

قبل از خرید گیربکس آویز شافت موازی، باید ابتدا مشخص شود که این گیربکس در چه حوزه و برای چه صنایعی مورد استفاده قرار می گیرد.  بنابراین قبل از انتخاب گیربکس آویز، باید مقدار بازه کارکرد و قدرت گیربکس، نسبت تبدیل و دوران خروجی گیربکس، سایز و اندازه آن، نحوه نصب گیربکس شافت موازی، نوع گیربکس مورد استفاده و حداکثر گشتاور را در نظر بگیرید و مطابق با بودجه خود، گیربکس مناسب را خریداری کنید.

شرایط نگهداری گیربکس آویز به چه صورت است؟

اگر گیربکسی که در صنایع مختلف از آن استفاده می شود، دچار خرابی شود، ممکن است خسارت بسیاری به چرخه تولید وارد شود. بنابراین، نگهداری مداوم از انواع گیربکس ها اهمیت زیادی دارد. بنابراین:

  • به طور مداوم گیربکس را بررسی کنید و از درستی عملکرد آن مطمئن باشید.
  • در صورتی که دمای گیربکس به طور غیر عادی بالا رفته است، مشکل را با متخصص در میان بگذارید.
  • بعد از پایان کار، سطح روغن را بررسی کرده و از روغن گیربکس با کیفیت استفاده کنید.
  • موتور گیربکس را به صورت مداوم بررسی کنید و مطمئن باشید که درست کار می کند یا خیر.

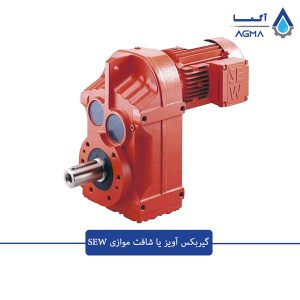

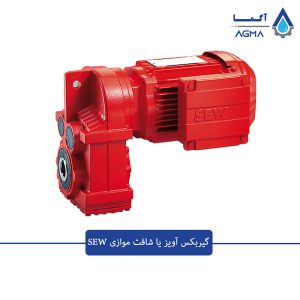

گیربکس sew

گیربکس sew

شرکت های سازنده گیربکس آویز یا شافت موازی

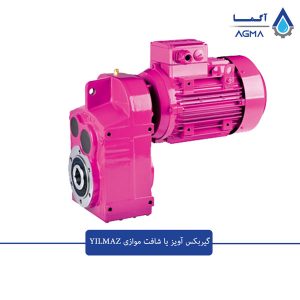

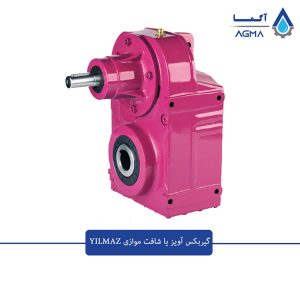

امروزه، با توجه به کاربرد های گوناگون گیربکس آویز در صنایع مختلف، شرکت هایی که در زمینه تولید انواع گیربکس پیشتاز بوده بوده، به طراحی و تولید گیربکس آویز شافت موازی می پردازند. برخی از شرکت های تولید کننده گیربکس شافت موازی، شرکت گیربکس آویز sew، گیربکس بونفیلیولی، گیربکس آویز ایلماز، بروینی، SITI، LENZE هستند که همواره گیربکس های با کیفیت و قیمت مناسبی را مطابق با نیازهای مشتری تولید و عرضه می کنند.

همچنین، طراحی این گیربکس ها به گونه ای است که قسمت انتهایی شافت خروجی به صورت یاتاقان ارائه  می شود و به همین دلیل برای میکسر ها مورد استفاده قرار می گیرد.

سخن پایانی

همانطور که گفته شد، گیربکس آویز شافت موازی یکی از کاربردی ترین گیربکس های مورد استفاده در صنعت است که شباهت زیادی به گیربکس هلیکالی یا همان گیربکس شافت مستقیم دارد. همچنین، از این نوع گیربکس می توان در صنایعی مانند آب و فاضلاب، فولاد، سیمان، صنایع شیمیایی و.. استفاده کرد. به همین دلیل، شرکت های گوناگونی، این نوع گیربکس صنعتی را با عرضه می کنند.

یکی از این شرکت ها، آریا گشتاور مانا بوده که به عنوان بزرگترین تامین کننده و توزیع کننده محصولات صنعتی مانند گیربکس، الکتروموتور، پمپ و الکتروگیربکس های کوچک و بزرگ معرفی می شود. این شرکت محصولات تمامی برندهای مطرح داخلی و خارجی را با کیفیت بالا همراه با گارانتی عرضه می کند و در انتخاب گیربکس مناسب به مشتریان مشاوره می دهد. بنابراین، برای خرید گیربکس مدنظر خود می توانید با کارشناسان این شرکت تماس بگیرید.
