در حال نمایش یک نتیجه

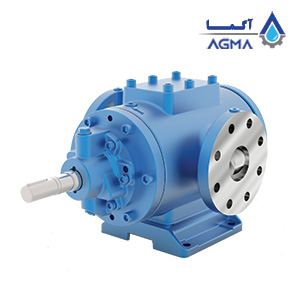

پمپ اسکرو آلوایلر (Allweiler) سری SN

  • محدوده دبی : ۲۹ تا ۴۱۷۰ لیتر در دقیقه
  • محدوده فشار : ۵ تا ۶۴ بار
  • حدداکثز دما : تا ۲۵۰ درجه سانتی گراد
  • سایز ورودی : DN ۳۲تا DN ۲۵۰
  • سایز خروجی : DN ۲۵تا DN ۲۰۰
  • نوع آببند : مکانیکال سیل و پکینگ
  • متریال پمپ : چدن GJL-۲۵۰
 دانلود کاتالوگ

پرسش های متداول پمپ اسکرو

پمپ اسکرو یا پیچی نوعی پمپ های خطی هستند که دارای پیچ هایی هستند که داخل استوانه ای به چرخش در می آیند. مایع از سمت مکش وارد استوانه شده و در امتداد پیچ ها حرکت میکند و با دریافت فشار از چرخش پیچ ها از استوانه خارج میشود.
1. عدم وابستگی میزان سیال خروجی به فشار سیال ورودی. 2. قابلیت جابه‌جا کردن سیالات با ویسکوزیته های مختلف(آب، روغن، آسفالت و...). 3. قدرت مکش بالا. 4. نصب آسان. 5. سرویس و تعمیرات آسان. 6. یکنواختی جریان سیال داخل پمپ و خروجی. 7. قابلیت فعالیت در سرعت‌های دورانی بالا
به طور کلی از پمپ اسکرو برای تزریق سوخت در فشار بالا، روان سازی و فعالیت‌های هیدرولیکی استفاده می‌شود. این پمپ‌ها در صنایع مختلف کاربرد دارند. برای مثال در صنایع کشتی‌سازی، شیمیایی، پتروشیمی، مشعل‌های نفت‌سوز صنعتی، صنایع نیروگاهی و تأسیسات گازوییل رسانی.

تمام نکات برای خرید پمپ اسکرو با بهترین کیفیت

پمپ های زیادی در صنایع استفاده می شود. یکی از این پمپ ها پمپ پیچی شکل است که از پمپ جابجایی مثبت شناخته شده است. پمپ اسکرو دستگاهی می باشد که از یک یا چند پیچ برای انتقال سیالات یا آب در امتداد محور پیچ استفاده می کند. برای تحت فشار قرار دادن سیال و انتقال آن به داخل سیستم، این پیچ ها به هم متصل می شوند. این پیچ ها در هم تنیده شده و در داخل سیلندر تو خالی به صورت رفت و برگشتی حرکت می کنند.پمپ اسکرو

پمپ پیچی بخشی از سری پمپ های انتقال گاز فشرده خشک است. آن ها پمپ های جابجایی مثبت هستند که از یک یا چند پیچ برای حرکت سیال یا آب در امتداد محور پیچ استفاده می کنند. این پیچ ها به هم متصل می شوند تا سیال را تحت فشار قرار دهند و آن را به داخل سیستم منتقل کنند. پمپ اسکرو ویژگی ها و مزایای پمپ های لوبی، گریز از مرکز و پیستونی را با استحکام و تطبیق پذیری آن ها برای بسیاری از کاربرد ها و صنایع ترکیب می کند.

اجزا تشکیل دهنده پمپ های اسکرو

پمپ های اسکرو طراحی ساده ای دارند. یک پمپ پیچ از اجزای زیادی تشکیل شده است، از جمله:

  • شیر فشار
  • بلبرینگ
  • پورت های ورودی و خروجی
  • چرخ دنده زمان بندی
  • پیچ محرک
  • پیچ درایور
  • شفت درایور

این جزء چرخان پمپ اسکرو است. پیچ درایور به شفت محرک موتور متصل می شود. این کار به سرعت جریان حجمی ثابت پمپاژ سیال کمک می کند. برای پیچ محرک نیز از فلز فولادی با کشش بالا استفاده می شود. به دلیل حرکتی که توسط چرخ دنده زمان بندی منتقل می شود، حول محور خود می چرخد. فضای خالی این پیچ ثابت است. حجم آب کاهش می ‌یابد و با حرکت پیچ‌ های محرک و درایور به سمت درگاه خروجی حرکت می‌ کند. فشار سیال در نتیجه این حرکت افزایش می یابد.

پمپ های اسکرو در چند نوع مختلف تولید می شوند؟

پمپ های اسکرو در طرح های مختلف موجود هستند. در زیر توضیحات کوتاهی از رایج ترین انواع ارائه شده است:

پمپ تک پیچ

پمپ های تک پیچی به پمپ های حفره ای پیشرونده گفته می شود که گاهی اوقات پمپ های PC یا پمپ های کرمی شکل نامیده می شوند. آن ها معمولاً در خانواده پمپ اسکرو در نظر گرفته نمی شوند زیرا روتور مورد استفاده در این پمپ ها مانند یک پیچ معمولی نیست، بلکه یک محور گرد پیچ خورده است. پمپ حفره ای پیشرونده دارای یک محور است که به شکل پیچ کمی پیچ خورده بوده و در یک محفظه پمپاژ که معمولاً دارای روکش لاستیکی بوده قرار می گیرد.

پمپ دو پیچ

پمپ دو پیچ ، رایج ترین نوع پمپ اسکرو برای کاربرد های با قدرت بالا مانند انتقال خط لوله نفت سنگین است. یکی از پیچ ها از منبع نیرو (موتور، موتور و غیره) هدایت می شود و معمولاً چرخ دنده های زمان بندی برای چرخاندن پیچ دوم تعبیه می شود.

پمپ سه پیچ

 پمپ سه پیچ اسکرو معمولاً برای کاربرد های کوچک مانند سیستم های روغن کاری استفاده می شود. یکی از پیچ ها از منبع تغذیه هدایت می شود و سپس دو پیچ دیگر را بدون استفاده از چرخ دنده های زمان بندی به دور خود می چرخاند.

پمپ چهار پیچ

پمپ چهار پیچی در اصل یک پمپ دو پیچی از پمپ اسکرو است، اما با دو پیچ در هر روتور که هر کدام در جهت مخالف قرار دارند. پمپ چهار پیچ سیال را در دهانه مکش می کند، سپس به طور مساوی تقسیم می شود و به هر دو انتهای پمپ هدایت می شود. دو جریان سیال از طریق پمپ به سمت وسط جریان می یابند و قبل از خروج از درگاه تخلیه دوباره به هم می پیوندند. مانند پمپ دو پیچ، پمپ چهار پیچ دارای چرخ دنده های زمان بندی برای به حرکت درآوردن روتور دوم است. پمپ های چهار پیچ اغلب در کاربردهای چند فازی و همچنین خطوط لوله انتقال نفت استفاده می شوند.

پمپ پنج پیچ

پمپ پنج پیچی در اصل همان پمپ سه پیچی است، اما به جای سه پیچ، پنج پیچ دارد. مانند پمپ سه پیچ، پمپ پنج پیچی دارای یک روتور است که همه پیچ های دیگر را به حرکت در می آورد. پمپ پنج پیچ اغلب در روغن روان یا کاربردهای هیدرولیک استفاده می شود.

نحوه کار کردن  پمپ اسکرو به چه شکل است؟

پمپ پیچ با دو روتور پیچی ضد چرخش کار می کند که به دقت طراحی شده اند تا به سمت یکدیگر بچرخند. این کار گاز را در فضای بین پیچ روتور به دام می اندازد. با چرخش پیچ ها، این حجم به دام افتاده کاهش می یابد که نه تنها گاز را فشرده می کند، بلکه آن را به سمت درگاه اگزوز حرکت می دهد. هنگامی که پمپ حفره پیشرونده شروع به کار می کند، برق از طریق یک موتور الکتریکی به پیچ محرک تامین می شود. محور محرک به درایور متصل است که آن  را به حرکت در می آورد. هنگامی که پیچ محرک شروع به چرخش می کند، پیچ های محرک نیز می چرخند، زیرا این پیچ ها با یکدیگر درگیر می شوند. به دلیل حرکت این پیچ ها، حداقل خلاء در قسمت ورودی شروع به ایجاد می کند. در اثر این خلاء، سیال از طریق شیر ورودی به پمپ اسکرو کشیده می شود.

هنگامی که سیال وارد پمپ می شود، بین شکاف ها در پیچ ها به دام می افتد. این مایع به دام افتاده نیز با چرخش پیچ حرکت می کند. با حرکت پیچ، حجم مایع محبوس شده کاهش می یابد و فشار سیال افزایش می یابد.با افزایش فشار سیال با توجه به فشار مورد نظر، از شیر خروجی تخلیه شده و به محل مورد نظر منتقل می شود. هنگامی که یک پمپ پیچی روغن یا انواع دیگر مایعات چسبناک را پمپ می کند، سطوح پیچ هنگام پمپاژ سیال روغن کاری می شوند، بنابراین فاصله کمی بین پیچ ها وجود دارد یا اصلا فاصله ای وجود ندارد. با این حال، هنگام پمپاژ مخلوط گاز ، آب یا انواع دیگر مایعات سبک، این اجزا نمی توانند با یکدیگر تماس پیدا کنند. در صورت عدم تماس، قطعات پمپ اسکرو به سرعت فرسوده می شوند.اسکرو پمپ

کاربرد هایی که درآن ها از این پمپ استفاده می شود

پمپ های اسکرو به راه حل استاندارد تقریباً برای تمام فرآیند های خلاء صنعتی تبدیل شده اند. در فرآوری مواد غذایی، خشک کردن مواد غذایی، بسته بندی مواد غذایی و حتی خشک کن های انجمادی تمایل دارند از پمپ های حفره ای پیش رونده بدون روغن استفاده کنند تا از آلودگی روغن پمپ با آب یا تولید زباله های فرآیند جلوگیری شود. پمپ های اسکرو برای بازسازی پمپ های برودتی بزرگ نیز ایده آل هستند.

بسیاری از ماشین‌های روغن‌کاری و هیدرولیک از پمپ‌ های اسکرو برای تامین روغن ماشین ‌های بزرگ خود استفاده می‌کنند. پمپ های پیچی در پمپاژ روغن سنگین مفید تر هستند. آن ها حتی توانایی پمپاژ دبی بالاتر و سیالات با ویسکوزیته بالاتر را دارند. این پمپ ها قابلیت پمپاژ مایعات و گازها را دارند. به همین دلیل از این پمپ ها در بسیاری از صنایع پمپاژ استفاده می شود. پمپ اسکرو در صنایع نفت و گاز، معدن و صنایع تولیدی نیز کاربرد دارند.

چرخ دنده زمان بندی در پمپ های اسکرو چیست؟

چرخ دنده های زمان بندی به گونه ای ساخته شده اند که چرخ دنده های محرک را به حرکت در می آورند که از تماس فلز به فلز بین مجموعه های روتور نر و ماده جلوگیری می کند. همچنین، تضمین می کند که چنین تماسی  حتی اگر پمپ به طور موقت خشک شود، رخ نمی دهد.

مزایا و معایب پمپ های پیچی یا اسکرو

این پمپ نیز مانند سایر پمپ های دیگر هم مزایا و هم معایبی دارد که در ادامه به آن ها اشاره خواهد شد.

مزایا

پمپ های پیچی یکی از پرکاربرد ترین گزینه های پمپاژ در بازار هستند که می توانند برای طیف گسترده ای از دبی و فشار مورد استفاده قرار گیرند. به برخی از مزایای پمپ های پیچی در زیر نگاهی بیندازید:

  • پمپ‌ اسکرو بالاترین دبی پمپ ‌های جابجایی مثبت را ارائه می دهند. که آن ها را به انتخابی عالی برای کسانی تبدیل می‌ کند که برای جابجایی مایعات سخت کار می‌ کنند و باید آن ها را در سریع ‌ترین زمان ممکن جا به‌ جا کنند، مانند بسیاری از کاربرد های نفت و گاز، سوخت‌ ها، روغن ‌ها و غیره.
  • می توان آن را خشک کرد.
  • ساختار فشرده ای دارد.
  • این پمپ ها جریان سیال ثابت و بدون ضربان را فراهم می کنند.
  • این پمپ ها عملکرد آرامی دارند.
  • سرعت پمپاژ بسیار بالا
  • بزرگ ترین مزیت پمپ پیچ عدم آلودگی محیط پمپاژ شده می باشد.
  • چرخش بدون اصطکاک که سایش روتور را از بین می برد.
  • راندمان بالا به دلیل فشرده سازی داخلی

معایب

مانند هر طراحی محصول دیگری، هنگام انتخاب سیستم پمپاژ مناسب برای کسب و کار خود، چند معایب در پمپ اسکرو  وجود دارد که باید در نظر گرفته شود.

  • به استثنای پمپ های تک پیچ، آن ها برای حرکت مایعات تمیز با سرعت ثابت ایده آل نیستند.
  • پیچیدگی پمپ‌ های پیچی اغلب با افزایش تعمیر و نگهداری و تجهیزات کم‌ تر در مقایسه با پمپ ‌های ساده‌ تر همراه است.
  • بدون بالاست گاز، فشار نهایی و سرعت پمپاژ گاز های سبک (هلیوم و هیدروژن) کاهش می یابد.
  • نمی توان آن را به سرعت پمپاژ کوچک زیر 50 متر مکعب در ساعت کاهش داد. زیرا تقریبا 100 متر مکعب ساعت از پمپ های چند مرحله ای روت یا اسکرول استفاده می شود.

جمع بندی

پمپ‌ های پیچی امروزه پمپ اولیه استاندارد در آزمایش ‌های علمی در مقیاس بزرگ مانند حلقه‌ های ذخیره‌ سازی بزرگ، آشکارساز های امواج گرانشی یا اتاق‌ های شبیه ‌سازی فضایی هستند. پمپ اسکرو یکی از تجهیزاتی هستند که از محبوبیت بالایی برخوردار است. به طور گسترده ای در صنعت و زندگی روزمره استفاده می شود. پمپ پیچ برای انتقال سیالات با ویسکوزیته بالا یا پایین در امتداد یک محور استفاده می شود.

 امروزه اغلب در مزارع کشاورزی و آبیاری با پمپ های پیچی مواجه می شویم. پمپ های مارپیچ جابجایی مثبت بر اساس طراحی، خلاء جزئی را از طریق عمل پیچ ها ایجاد می کنند. آن ها نیروی محوری بالا را با عمل پمپاژ از بین می برند. ما در شرکت آریا گشتاور مانا که یکی از شرکت های برتر در زمینه واردات انواع پمپ های صنعتی است، قطعاتی را برای مشتریان عزیر ارائه می کنیم که از کیفیت بالایی برخوردار بوده و طول عمر آن را تضمین می کند. برای خرید پمپ اسکرو می توانید از طریق شماره تماس های ما برای ثبت سفارش اقدام کنید.
