بوستر وکیوم

بوستر وکیوم پمپ(روتس ، توربومولوکولار،  و اسکرو)  تجهیز جابجایی مثبت(Positive displacement) است که به عنوان یک تقویت‌کننده خلأ در سیستم‌های وکیوم صنعتی به کار می‌رود.  فناوری بوستر وکیوم از دهه‌های میانی قرن بیستم در صنایع شیمیایی و فلزی معرفی شد. دلیل توسعه این فناوری نیاز صنایع به کاهش زمان فرایند‌های تخلیه و پایداری فشار نهایی خلاء در سیستم‌های تولیدی بود. امروزه تقریباً تمام خطوط صنعتی پیشرفته از بوستر وکیوم در کنار پمپ‌های اولیه استفاده می‌کنند، چرا که نبود آن عملاً باعث کاهش بهره‌وری می‌شود.

📌بوستر وکیوم پمپ چیست؟

بوستر وکیوم پمپ ها ، دسته ای تجیهزات صنعتی هستند در سیستم‌های خلأ به‌عنوان پمپ وکیوم ثانویه در کنار یک پمپ اولیه (Backing Pump) به کار می‌رود. این پمپ به‌تنهایی قادر به ایجاد خلأ از فشار اتمسفریک نیست، اما با افزایش دبی جرمی گاز (Mass Flow) و می‌تواند بسته به طراحی سیستم، زمان تخلیه و رسیدن به فشار خلاء نهایی را تا 60–70٪  و همپنین سطح فشار نهایی خلاء را کاهش دهد. این ویژگی در خطوط تولید پیوسته، یک مزیت رقابتی جدی محسوب می‌شود. در عمل، بوستر وکیوم پمپ مانند یک «تقویت‌کننده هوشمند» عمل می‌کند که بهره‌وری کل سیستم وکیوم را به سطح صنعتی پیشرفته می‌رساند. بوستر وکیوم پمپ یک «پمپ قوی‌تر» نیست؛ بلکه پمپ مکمل است. وظیفه اصلی آن افزایش جرم جریان گاز (Mass Flow)   یا دبی (جرم جریان گاز گزرنده  از سطح در واحد زمان) در فشارهای پایین است؛ جایی که اغلب پمپ‌های اولیه به‌تنهایی راندمان مطلوبی ندارند.

به بیان ساده:

• پمپ اولیه خلأ ایجاد می‌کند
• بوستر وکیوم پمپ خلأ را سریع‌تر و پایدارتر می‌کند

این تفکیک نقش، نکته‌ای بسیار مهم در انتخاب صحیح بوستر وکیوم پمپ است.

📌تفاوت انواع بوستر وکیوم پمپ‌ها با یک‌دیگر

🔍انواع بوستر وکیوم پمپ Booster Vacuum Pump

بوستر وکیوم پمپ‌ یا Booster Vacuum Pump به‌عنوان تقویت‌کننده سیستم خلأ، نقش مهمی در افزایش سرعت تخلیه و رسیدن به فشارهای پایین‌تر ایفا می‌کنند. این پمپ‌های وکیوم معمولاً به‌تنهایی کار نمی‌کنند و در کنار پمپ پشتی، ظرفیت مکش سیستم وکیوم را به‌طور چشمگیری افزایش می‌دهند. طراحی متنوع بوسترها باعث شده هر نوع آن برای بازه فشاری، نوع گاز و شرایط صنعتی خاصی مناسب باشد. امروزه بوسترهای وکیوم در صنایع شیمیایی، دارویی، متالورژی، پوشش‌دهی، نیمه‌هادی و سیستم‌های خلأ سنگین کاربرد گسترده‌ای دارند.

1️⃣بوستر وکیوم روتس Roots Vacuum Booster

روتس وکیوم پمپ یا Roots Vacuum Booster یکی از پرکاربردترین تجهیزات تقویت خلأ در صنایع مختلف است که برای افزایش سرعت تخلیه و بهبود عملکرد سیستم وکیوم استفاده می‌شود. این پمپ وکیوم بر پایه‌ی اصل جابه‌جایی مثبت گاز عمل کرده و با استفاده از روتورهای لوب‌دار، حجم زیادی از گاز را در زمان کوتاه منتقل می‌کند. روتس وکیوم به‌دلیل ساختار بدون تماس داخلی، عملکرد خشک، استهلاک کم و دبی بسیار بالا، در بسیاری از سیستم‌های خلأ صنعتی به‌عنوان بوستر اصلی به کار می‌رود. این نوع بوستر معمولاً در کنار پمپ پشتی مانند پمپ روغنی، اسکرو یا رینگ آبی استفاده می‌شود تا امکان دستیابی به فشارهای پایین‌تر و پایداری بیشتر سیستم فراهم شود.

🔸 ساختارروتس وکیوم پمپ:

• شامل دو روتور لوب‌دار (معمولاً دو یا سه لوب) که به‌صورت کاملاً هم‌زمان می‌چرخند.
• روتورها هیچ تماس فیزیکی با هم یا با بدنه ندارند.
• هم‌زمانی روتورها توسط چرخ‌دنده‌های تایمینگ در خارج از محفظه وکیوم تأمین می‌شود.
• محفظه کاملاً خشک است (بدون روغن در ناحیه وکیوم).

🔸 عملکرد وکیوم روتس :

گاز در حجم‌های مشخص به دام افتاده و از ورودی به خروجی منتقل می‌شود.تراکم داخلی انجام نمی‌شود؛ به همین دلیل نیاز به پمپ پشتی (Backing Pump) دارد.

🔸 ویژگی‌های روتس وکیوم :

• فشار: از حدود 300 mbar تا 10⁻³ mbar
• دبی: بسیار بالا
• حساس به اختلاف فشار زیاد
• رایج‌ترین نوع بوستر صنعتی

🔸 تفاوت روتس وکیوم پمپ‌ها دو لوب و سه لوب:

روتورهای دو لوب به دلیل سرعت چرخش بالاتر، امکان پمپاژ گاز با ظرفیت بیشتر را فراهم می‌کنند.روتورهای سه لوب به‌دلیل طراحی بهینه‌تر، راندمان بالاتر و نشتی گاز کمتر دارند.

🎯 برندهای بوستر وکیوم پمپ موجود در آریا گشتاور مانا

1. بوستر وکیوم پمپ ریمارک بل Remark bl
2. بوستر وکیوم پمپ ایی وی پی EVP
3. بوستر وکیوم پمپ گیو GEV
4. بوستر وکیوم بکر Becker
5. روتس وکیوم پمپ اِرزن Aerzen
6. روتس وکیوم پمپ بوش Busch
7. روتس وکیوم پمپ فایفر pfeiffer
8. روتس وکیوم پمپ لیبولد Leybold
9. بوستر وکیوم ادواردز Edwards
10. بوستر وکیوم پدروگیل Pedro Gil
11. بوستر وکیوم پمپ اِلمو ریچله Elmo Rietschle

2️⃣بوستر روتاری لوب (Rotary Lobe Booster)

بوستر روتاری لوب (Rotary Lobe Booster) نسخه‌ای بهینه‌تر از بوسترهای روتس است که با هدف کاهش لرزش، صدای کاری و بهبود پایداری جریان گاز طراحی شده است. این نوع بوستر با بهره‌گیری از روتورهای لوب‌دار دقیق و تلرانس‌های کنترل‌شده، عملکرد نرم‌تر و راندمان بالاتری در برخی محدوده‌های فشاری ارائه می‌دهد. به همین دلیل، روتاری لوب در بسیاری از سیستم‌های وکیوم صنعتی مدرن به‌عنوان جایگزین پیشرفته‌تری برای روتس کلاسیک شناخته می‌شود.

🔸 ساختار بوستر روتاری لوب:

• بسیار شبیه بوستر روتس است، اما:
  • طراحی لوب‌ها می‌تواند شکل هندسی متفاوت‌تری داشته باشد.
  • تلرانس‌ها معمولاً کمتر و طراحی برای کاهش ضربان گاز بهینه‌تر است.
• دارای دو روتور لوب‌دار هم‌زمان‌شده با گیربکس.

🔸 عملکرد بوستر روتاری لوب:

انتقال گاز به‌صورت جابه‌جایی مثبت، مشابه روتس است و در برخی برندها به‌عنوان نسخه بهینه‌شده روتس شناخته می‌شود.

🔸 تفاوت بوستر روتاری لوب با  بوستر روتس

• نرم‌تر، صدای کمتر
• در برخی فشارها راندمان بالاتر

🔸 محدوده کاری پمپ بوستر روتاری لوب:

مشابه روتس، ولی پایدارتر در برخی فشارها

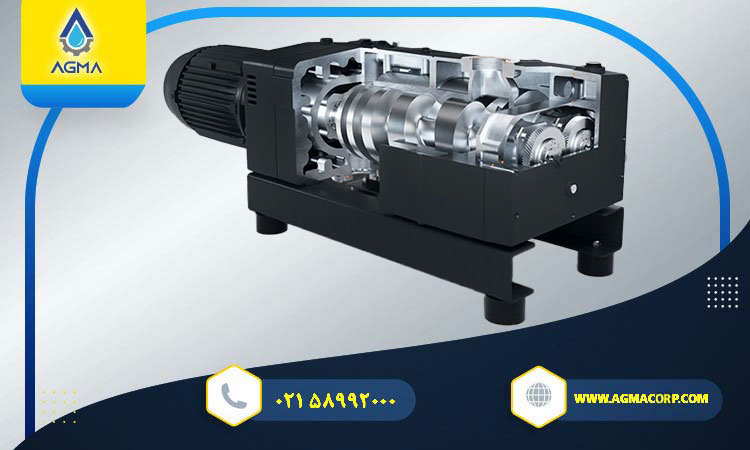

3️⃣بوستر اسکرو (Screw Vacuum Booster)

بوستر اسکرو (Screw Vacuum Booster) یکی از پیشرفته‌ترین انواع بوستر وکیوم است که با استفاده از روتورهای مارپیچی، انتقال گاز را به‌صورت پیوسته و یکنواخت انجام می‌دهد. این نوع بوستر وکیوم به‌دلیل قابلیت ایجاد تراکم داخلی، تحمل بالاتر اختلاف فشار و پایداری عملکرد، در بسیاری از فرآیندهای صنعتی سنگین و مداوم استفاده می‌شود. بوسترهای اسکرو به‌ویژه در کاربردهای دارای بخار، ذرات آلاینده یا گازهای خورنده، عملکرد قابل‌اعتمادتر و عمر کاری بالاتری نسبت به بسیاری از بوسترهای سنتی ارائه می‌دهند

🔸 ساختار  بوستر  وکیوم پمپ اسکرو

• شامل دو روتور مارپیچی (نر و ماده) که داخل یک محفظه قرار دارند.
• روتورها ممکن است:
  • خشک (Dry Screw)
  • یا با روغن خنک‌کاری‌شده باشند (بسته به طراحی)
• فاصله روتورها دقیق و کنترل‌شده است.

🔸 عملکرد بوستر پمپ اسکرو Screw:

گاز در امتداد محور مارپیچ حرکت می‌کند. برخلاف روتس، مقداری تراکم داخلی اتفاق می‌افتد.

🔸 ویژگی وکیوم اسکرو:

• تحمل بهتر اختلاف فشار
• مناسب برای گازهای آلوده یا خورنده
• مصرف انرژی پایدارتر در برخی کاربردها

🔸 محدوده کاری بوستر وکیوم مارپیچی Screw:

• فشار: از اتمسفر تا حدود 10⁻² یا 10⁻³ mbar
• دبی: بالا تا متوسط

4️⃣بوسترهای چندمرحله‌ای و سیستم‌های ترکیبی

بوستر وکیوم‌های چندمرحله‌ای و سیستم‌های ترکیبی برای دستیابی به خلأ عمیق، دبی بالا و پایداری عملکرد در فرآیندهای صنعتی پیچیده طراحی شده‌اند. این سیستم‌های وکیوم با ترکیب چند نوع پمپ وکیوم و بوستر، هر مرحله از کاهش فشار را به‌صورت تخصصی مدیریت می‌کنند تا راندمان کلی سیستم افزایش یابد. استفاده از ساختارهای چندمرحله‌ای باعث کاهش بار مکانیکی، کنترل بهتر اختلاف فشار و دستیابی به فشارهای بسیار پایین در کاربردهای سنگین و پیوسته می‌شود.

‎ 🔸 ساختار بوسترهای چندمرحله‌ای :

• ترکیبی از:
  • چند مرحله روتس
  • یا روتس + اسکرو
  • یا توربو + پمپ مکانیکی
• ترکیب چند پمپ (مثلاً :روتس + اسکرو + پمپ روغنی یا توربو)
• هر مرحله برای یک بازه فشار خاص طراحی شده است.

🔸 عملکرد بوستر وکیوم های چندمرحله‌ای:

افزایش تدریجی سرعت پمپاژ و کاهش فشار در چند مرحله که باعث

کنترل بهتر شوک فشاری و بار مکانیکی می شود.

🔸 ویژگی کلیدی بوستر پمپ‌های چندمرحله‌ای

• سیستم‌های بزرگ و پیچیده
• استفاده در خلأ عمیق یا خطوط تولید پیوسته

🔸 محدوده کاری بوستر پمپ‌های چندمرحله‌ای

• از اتمسفر تا 10⁻⁶ mbar یا پایین‌تر

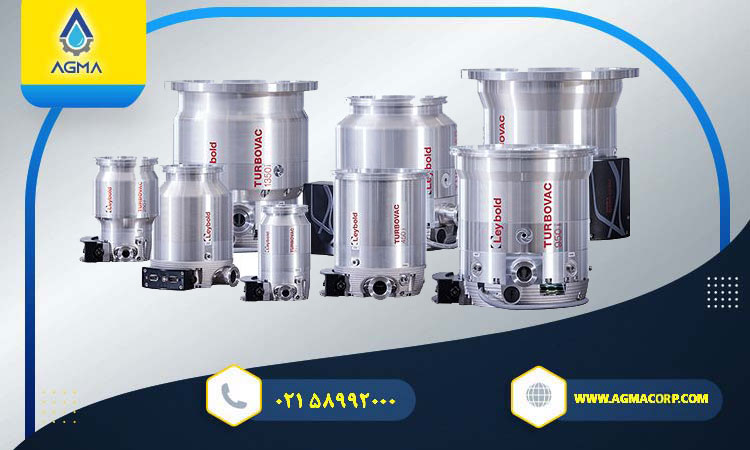

5️⃣بوستر وکیوم پمپ توربومولکولار Turbo Molecular Vacuum Pump

پمپ توربومولکولار یکی از پیشرفته‌ترین بوستر وکیوم‌ها برای تولید خلأ بسیار بالا (High & Ultra-High Vacuum) است که در صنایع نیمه‌رسانا، آنالیز سطوح، شتاب‌دهنده‌های ذرات و میکروسکوپ‌های الکترونی کاربرد دارد. توربومولکولار وکیوم پمپ بر پایه انتقال مومنتوم از پره‌های چرخان به مولکول‌های گاز عمل می‌کند. وکیوم توربومولکولار به دلیل عدم استفاده از روغن در محفظه خلأ، خلأ تمیز و عاری از آلودگی هیدروکربنی ارائه می‌دهد.  توربومولکولار وکیوم پمپ همیشه به همراه یک پمپ پشتیبان (مانند پمپ دیافراگمی یا اسکرو) کار می‌کند، زیرا قادر به تخلیه از فشار اتمسفر نیست.

🔸 ساختار توربومولکولار پمپ:

• شامل یک روتور با چندین ردیف پره‌های زاویه‌دار (دیسک‌های توربینی) که با سرعت بسیار بالا (معمولاً 20,000 تا 90,000 دور بر دقیقه) می‌چرخد.
• استاتور ثابت با پره‌های مشابه اما با زاویه مخالف بین ردیف‌های روتور قرار دارد.
• یاتاقان‌های مغناطیسی (یا در مدل‌های کوچک، یاتاقان‌های روغن‌کاری شده با گریس مخصوص) برای تحمل دور بالا.
• موتور الکتریکی فرکانس بالا و کنترلر فرکانس (درایو).

🔸 ویژگی‌های توربومولکولار پمپ:

• محدوده فشار کاری: از 10⁻² mbar تا 10⁻¹⁰ mbar و کمتر
• دبی: نسبتاً پایین برای گازهای سبک (هیدروژن، هلیوم)
• حساسیت بسیار زیاد به فشار بالا (نباید بدون پمپ پشتی راه‌اندازی شود)
• نیاز به خنک‌کاری (آب یا هوا) به دلیل گرمای ناشی از سرعت‌ بالا
• کاملاً خشک و بدون آلودگی روغن

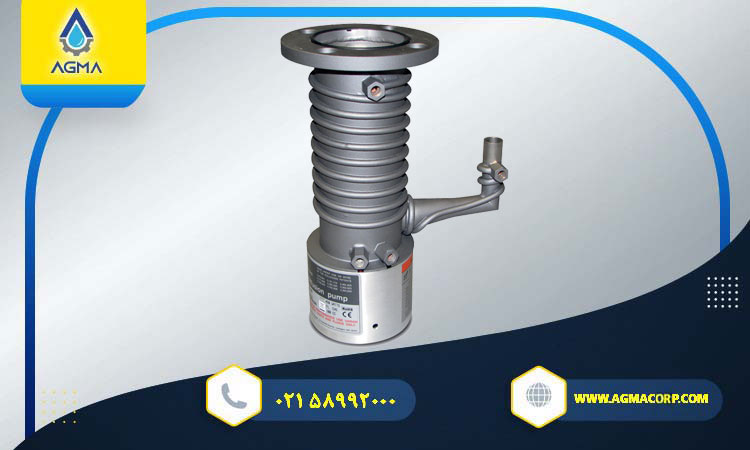

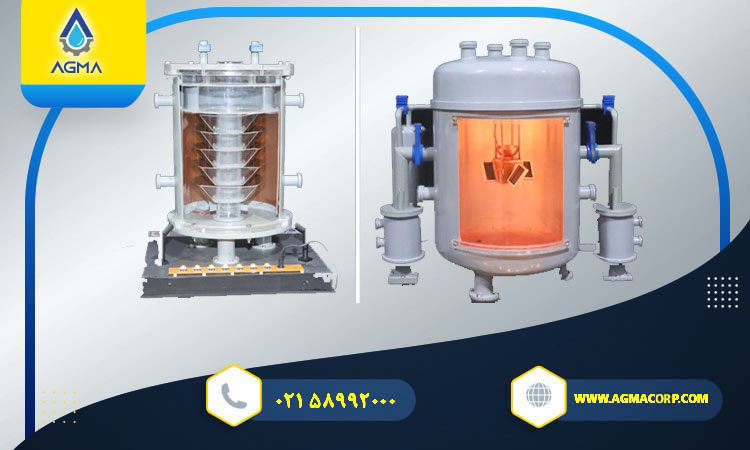

6️⃣پمپ وکیوم دیفیوژن Diffusion Vacuum Pump

پمپ دیفیوژن یکی از قدیمی‌ترین و در عین حال پرکاربردترین پمپ‌های خلأ بالا (High Vacuum) است که بدون قطعه متحرک داخلی کار می‌کند. دیفیوژن وکیوم پمپ  عمدتاً در صنایع پوشش‌دهی خلأ، متالورژی، لامپ‌سازی و پژوهش‌های فیزیک کاربرد دارد. دیفیوژن بر پایه انتقال مومنتوم یا تکانه‌ای بخار یک روغن مخصوص (یا گاهی جیوه) به مولکول‌های گاز عمل می‌کند. بخار روغن با سرعت مافوق صوت از نازل‌های طبقات مختلف خارج شده، گاز را به سمت پایین پمپ رانده و سپس روغن تغلیظ شده به حوضچه بازمی‌گردد. پمپ دیفیوژن نیز مانند توربو نیاز به پمپ پشتیبان (معمولاً روتس یا روتاری) دارد و قادر به تخلیه مستقیم از فشار اتمسفر نیست.

🔸 ساختار وکیوم دیفیوژن:

• بدنه استوانه‌ای عمودی (معمولاً از جنس فولاد ضدزنگ یا شیشه در مدل‌های آزمایشگاهی).
• حوضچه روغن مخصوص دیفیوژن (با فشار بخار بسیار کم و پایداری حرارتی بالا) در کف پمپ.
• المنت حرارتی (هیتر) برای جوشاندن روغن و تولید بخار.
• مجموعه نازل‌های مخروطی در چند طبقه (معمولاً ۳ تا ۵ طبقه) که بخار را با زاویه رو به پایین هدایت می‌کنند.
• اتصال ورودی (جانبی بالا) به محفظه خلأ و خروجی (پایین یا کنار پایین) به پمپ پشتی.

کویل یا جکت آب‌گردان برای خنک‌کاری بدنه و میعان بخار روغن

🔸 ویژگی‌های پمپ وکیوم دیفیوژن:

• محدوده فشار کاری: از حدود 10⁻² mbar تا 10⁻⁷) mbar با روغن سیلیکونی تا 10⁻⁹ قابل افزایش).
• دبی بسیار بالا برای گازهای سنگین (دبی در محدوده HV عالی است).
• عدم وجود قطعه متحرک → قابلیت اطمینان بالا و لرزش صفر.
• معایب: آلودگی برگشتی روغن (backstreaming) به محفظه خلأ در صورت عدم استفاده از تله سرد یا بافل.
• نیاز به زمان گرم شدن و خنک شدن (حدود ۲۰–۴۰ دقیقه).

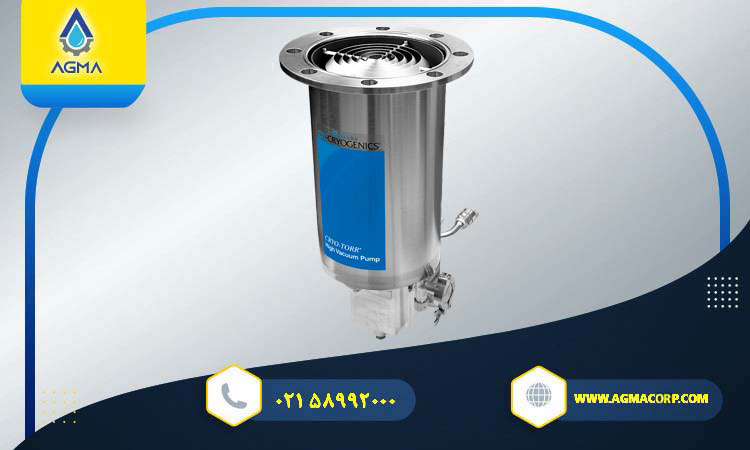

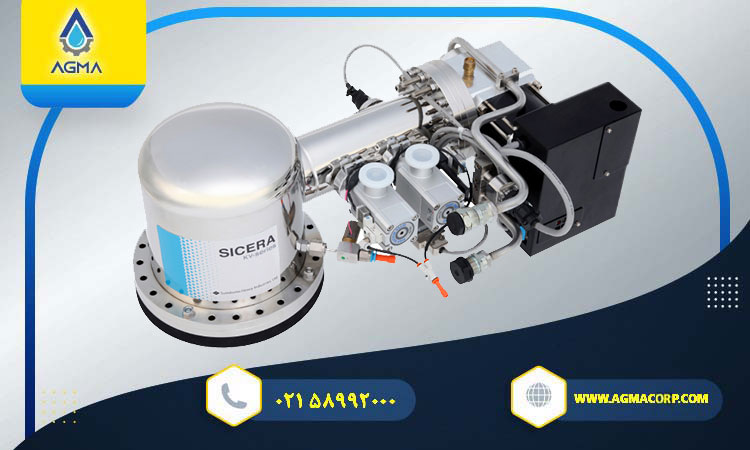

7️⃣پمپ وکیوم کرایوژنیک Cryogenic Vacuum Pump

پمپ کرایوژنیک یا کرایوپمپ یکی از قدرتمندترین پمپ‌های خلأ بسیار بالا (UHV) و فوق تمیز است که بدون استفاده از روغن یا قطعه متحرک در ناحیه خلأ کار می‌کند. این پمپ وکیوم بر پایه چگالش و به دام انداختن مولکول‌های گاز روی سطوح فوق‌سرد (معمولاً تا دمای ۱۰ تا ۲۰ کلوین یا کمتر) عمل می‌کند. کرایوپمپ در صنایع نیمه‌رسانا، شبیه‌سازی فضایی، شتاب‌دهنده‌های ذرات، پوشش‌دهی لایه‌های نازک و آنالیز سطوح کاربرد گسترده دارد. وکیوم کرایوژنیک نیاز به پمپ پشتی دارد و نمی‌تواند مستقیماً از فشار اتمسفر شروع به کار کند، اما برای رسیدن به خلأ نهایی نیاز به احیای دوره‌ای (Regeneration) برای دفع گازهای به دام افتاده دارد.

🔸 ساختار پمپ کرایوژنیک:

• یک سرسرد (Cold Head) که معمولاً از نوع استرلینگ یا ژایفورد-مک‌ماهون (Gifford-McMahon) است و توسط یک کمپرسور هلیوم خارجی خنک می‌شود.
• آرایه سطوح سرد با دماهای مختلف:
   • مرحله اول (۵۰–۸۰ کلوین): برای چگالش بخار آب و به دام انداختن هیدروکربن‌ها.
   • مرحله دوم (۱۰–۲۰ کلوین): برای چگالش نیتروژن، اکسیژن، آرگون و جذب هیدروژن و هلیوم روی مواد جاذب (مانند زغال فعال).
• محفظه پمپ که معمولاً از جنس استیل ضدزنگ است و به محفظه خلأ متصل می‌شود.
• سیستم احیا (هیتر یا جریان گاز نیتروژن گرم) برای یخ‌زدایی و تخلیه گازهای انباشته شده.

🔸 ویژگی‌های پمپ کرایوژنیک:

• محدوده فشار کاری: از 10⁻³ mbar تا 10⁻¹¹ mbar و حتی پایین‌تر در شرایط بهینه.
• دبی بسیار بالا برای گازهای قابل چگالش (بخار آب، CO₂، هیدروکربن‌ها) و متوسط برای گازهای دائمی.
• خلأ کاملاً خشک و عاری از هرگونه آلودگی روغن یا بخار.
• عدم وجود لرزش (قطعات متحرک فقط در سرسرد خارج از محفظه خلأ).
• معایب: نیاز به احیای دوره‌ای (بسته به مقدار گاز به دام افتاده، هر چند ساعت تا چند روز) که طی آن پمپ از مدار خارج می‌شود.
• مصرف توان بالا برای کمپرسور هلیوم و نیاز به سیستم خنک‌کاری آب.

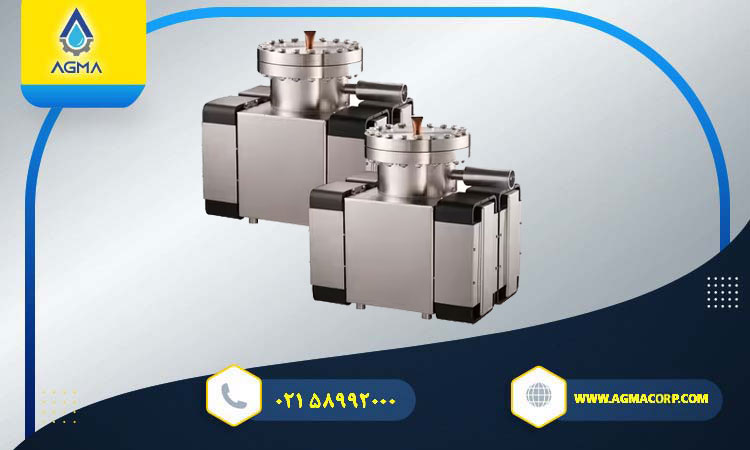

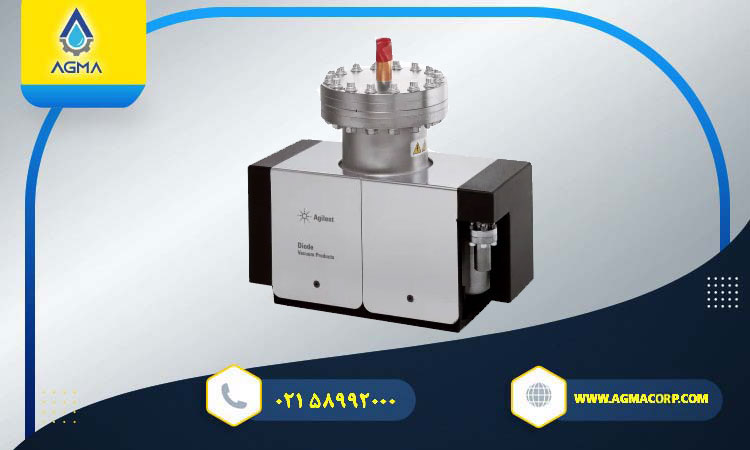

8️⃣پمپ یونی Ion Pump پمپ یون گِتر Ion Vacuum Pump - Sputter Ion Pump

وکیوم یونی که با نام‌های وکیوم یون گِتر (Ion Getter Pump) یا وکیوم یون پاششی (Sputter Ion Pump) نیز شناخته می‌شود، یکی از پیشرفته‌ترین پمپ‌های خلأ بسیار بالا (UHV) و فرابسیار بالا (XHV) است. این پمپ‌های وکیوم بدون هیچ قطعه متحرک مکانیکی کار می‌کند و گازها را با استفاده از یونیزاسیون در میدان الکترومغناطیسی و به دام انداختن آن‌ها روی سطح کاتد، از محفظه خلأ خارج می‌سازد. پمپ‌های وکیوم یونی به دلیل خلأ کاملاً عاری از هیدروکربن، بدون لرزش و نویز مکانیکی، در صنایع حساسی مانند میکروسکوپ‌های الکترونی، شتاب‌دهنده‌های ذرات، آنالیز سطوح و ساخت نیمه‌رساناها کاربرد گسترده دارند. پمپ‌های خلأ بالا، پمپ یونی برای کار کردن به پمپ پشتی نیاز دارد، و برای رسیدن به فشار راه‌اندازی معمولاً از یک پمپ‌ کمکی استفاده می‌شود.

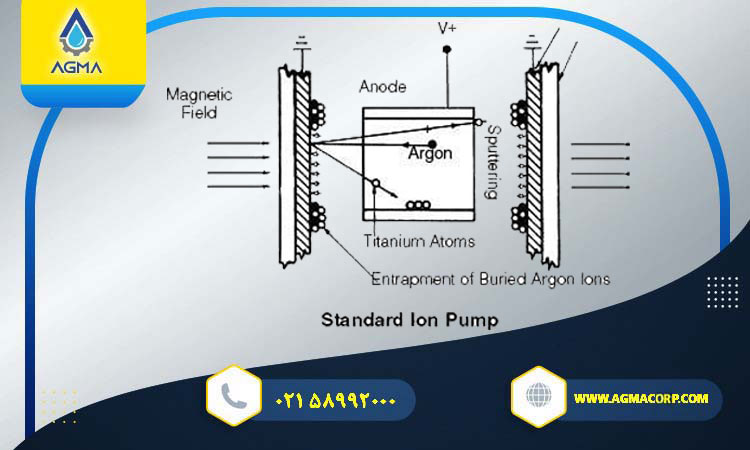

🔸 ساختار پمپ یونی:

• شامل سلول‌های پنینگ موازی (Penning Cells)متشکل از یک آند استوانه‌ای لانه‌زنبوری (از جنس استیل ضدزنگ) و دو کاتد تیتانیومی (یا تانتالیومی) در دو طرف.
• کل مجموعه الکترودها درون محفظه خلأ قرار گرفته و توسط یک مغناطیس دائم قدرتمند(معمولاً با شدت میدان ۰٫۱ تا ۰٫۱۲ تسلا) در بیرون بدنه محصور شده است.
• هیچ قطعه متحرکی در ساختار پمپ وجود ندارد.
• یک منبع تغذیه ولتاژ بالا (معمولاً ۳ تا ۷ کیلوولت) ولتاژ منفی را به کاتدها اعمال می‌کند.

🔸 ویژگی‌های پمپ وکیوم یونی:

• محدوده فشار کاری:از حدود ۱۰⁻⁴ mbar تا ۱۰⁻¹¹ mbar و کمتر)قابل دستیابی تا ۱۰⁻⁹ پاسکال معادل ۱۰⁻¹¹ mbar)
• دبی:نسبتاً پایین، به‌ویژه برای گازهای نجیب و سبک. مناسب برای کار در خلأهای بسیار بالا (نه برای تخلیه اولیه).
• بدون لرزش و نویز مکانیکی→ ایده‌آل برای تجهیزات حساس.
• خلأ کاملاً خشک و بدون هیدروکربن→ بدون نیاز به روغن.
• جریان تخلیه پمپ متناسب با فشار است → خود پمپ به‌عنوان گیج خلأ داخلی عمل می‌کند.
• مصرف توان با کاهش فشار کاهش می‌یابد (در خلأ نهایی بسیار کم).
• قابلیت نصب در هر وضعیتی و عدم آلودگی سیستم در صورت توقف ناگهانی.
• معایب:عملکرد ضعیف در پمپاژ گازهای نجیب (مانند آرگون و هلیوم) در مدل‌های معمولی؛ نیاز به ولتاژ بالا؛ حساس به فشارهای بالاتر از ۱۰⁻⁴ mbar که باعث تخریب سریع کاتد می‌شود.

⭐مزایا و ویژگی‌های بوستر وکیوم پمپ

1. افزایش چشمگیر سرعت تخلیه سیستم:
   با افزایش دبی مؤثر مکش، زمان رسیدن سیستم به خلأ مطلوب به‌طور قابل‌توجهی کاهش می‌یابد.
2. کاهش بار مکانیکی پمپ اولیه:
   بوستر بخشی از اختلاف فشار را بر عهده گرفته و تنش مکانیکی وارد بر پمپ اولیه را کم می‌کند.
3. بهبود راندمان کلی سیستم وکیوم:
   تقسیم مناسب وظایف بین پمپ‌ها باعث عملکرد پایدارتر و کارآمدتر کل سیستم می‌شود.
4. مصرف انرژی کمتر در مقیاس سیستم:
   کاهش بار کاری پمپ اولیه منجر به کاهش توان مصرفی کل سیستم وکیوم می‌گردد.
5. عملکرد کاملاً خشک و بدون آلودگی:
   در بوسترهای خشک (مانند روتس)، هیچ‌گونه روغن یا سیال کاری وارد فرآیند نمی‌شود.
6. قابلیت کارکرد پیوسته صنعتی (Continuous Duty):
   طراحی بوسترها به‌گونه‌ای است که برای کار مداوم و طولانی‌مدت صنعتی مناسب باشند.

✴️تطابق بوستر وکیوم پمپ با پمپ اولیه؛ مهم‌ترین اصل انتخاب

1️⃣روتس وکیوم (Roots Vacuum Booster)

🔶تطابق با پمپ پشتیبان: کاملاً الزامی و حیاتی

بوستر وکیوم روتس هیچ‌گونه تراکم داخلی ندارد

• فشار خروجی آن تقریباً برابر فشار ورودی پمپ پشتیبان است
• پمپ پشتیبان باید:

• • دبی کافی داشته باشد
  • زودتر از بوستر وارد مدار شود

نتیجه مهندسی: بدون پمپ پشتیبان مناسب، بوستر روتس عملاً غیرقابل استفاده است.

2️⃣بوستر روتاری لوب (Rotary Lobe Booster)

🔶تطابق با پمپ پشتیبان: کاملاً الزامی و حیاتی

• از نظر اصول کاری تفاوت ماهوی با بوستر روتس ندارد
• همان محدودیت اختلاف فشار را دارد
• اغلب برای حفاظت سیستم به بای‌پس و یا اینورتر مجهز می‌شود

نتیجه: تطابق دقیق با پمپ پشتیبان ضروری و اجتناب‌ناپذیر است.

3️⃣بوستر وکیوم اسکرو (Screw Vacuum Booster)

🔶وضعیت تطابق: وابسته به طراحی (شرطی)

• برخی مدل‌ها دارای تراکم داخلی نسبی هستند
• می‌توانند فشار خروجی بالاتری را تحمل کنند
• در بعضی کاربردها نقش پمپ اصلی را ایفا می‌کنند و یا با پمپ پشتیبان کوچک‌تر کار می‌کنند. اما در خلأ عمیق یا دبی‌های بالاهمچنان وجود پمپ پشتیبان توصیه یا الزامی است.

نتیجه: تطابق لازم است، اما الزام مطلق مانند روتس ندارد.

4️⃣بوسترهای چندمرحله‌ای / سیستم‌های ترکیبی

🔶 وضعیت تطابق: کاملاً طراحی‌محور و سیستمی

• در این سیستم‌ها هر مرحله، پمپ پشتیبان مرحله بعدی است
• تطابق بین مراحل بر اساس موارد زیر است:
  • دبی
  • فشار انتقالی
  • زمان و ترتیب راه‌اندازی

نتیجه: تطابق نه‌تنها صادق است، بلکه هسته اصلی طراحی سیستم محسوب می‌شود.

🏭 کاربردهای بوستر وکیوم پمپ

کاربردهای اصلی روتس وکیوم  پمپ در صنایع مختلف:

• دارویی و پزشکی: خشک‌سازی، فریزدرایر، تقطیر
• غذایی و بسته‌بندی: بسته‌بندی وکیوم، افزایش ماندگاری محصولات
• شیمیایی و پتروشیمی: بازیافت حلال‌ها، انتقال گازهای فرآیندی
• فلزی و متالورژی: ریخته‌گری تحت خلأ، ذوب و جوشکاری
• الکترونیک و نیمه‌هادی‌ها: تولید چیپ و قطعات حساس
• پلاستیک و لاستیک: قالب‌گیری تحت خلأ

💡 دبی نهایی سیستم وکیوم با کدام پمپ تعیین می‌شود؟

دبی نهایی سیستم همواره توسط پمپی تعیین می‌شود که در فشار کاری موردنظر، کمترین دبی مؤثر را دارد. یعنی در هر فشار مشخص، ضعیف‌ترین لینکِ زنجیره دبی را محدود می‌کند.

دبی نهایی (Effective Pumping Speed) در یک سیستم شامل پمپ اولیه + بوستر روتس، به‌صورت مستقل توسط بوستر تعیین نمی‌شود؛ بلکه نتیجه‌ی تعامل هیدرولیکی–گازی بین هر دو پمپ است. با این حال، نقش هر کدام متفاوت و مشخص است.

• مثال عددی کاربردی

• پمپ اولیه:  300 m³/h
• بوستر روتس:  1500 m³/h

📑 نتیجه: دبی نهایی سیستم  300 m³/h نیست که بوستر آن را 1500 کند. در فشارهای پایین که در پمپ وکیوم پشتیبان کاهش چشمگیر دبی را خواهیم داشت، سیستم در این فشارهای پایین دبی چند برابری را ثبت میکند و سعت رسیدن به خلاء را زیاد می‌کند. اما تخلیه نهایی جرم گاز همچنان به 300 m³/h محدود است

• اگر پمپ اولیه به 600 m³/h  ارتقا یابد:
• دبی مؤثر سیستم افزایش واقعی پیدا می‌کند
• اختلاف فشار روی بوستر کاهش می‌یابد
• راندمان و ایمنی بالا می‌رود

🏢 نمایندگی فروش بوستر وکیوم پمپ | آریا گشتاور مانا

شرکت آریا گشتاور مانا به‌عنوان تأمین‌کننده تخصصی تجهیزات وکیوم صنعتی، خدمات زیر را ارائه می‌دهد:

• مشاوره فنی انتخاب بوستر وکیوم پمپ
• فروش انواع بوستر وکیوم
• تأمین قطعات یدکی
• نصب و سرویس تخصصی

📤جمع‌بندی

بوستر وکیوم پمپ ، یکی از مهم‌ترین اجزای سیستم‌های وکیوم صنعتی مدرن است که نقش اصلی آن افزایش سرعت ایجاد  خلأ است.
اما ارزش واقعی آن زمانی نمایان می‌شود که درست انتخاب شود.

انتخاب صحیح بوستر وکیوم پمپ:

• سرعت، پایداری و راندمان سیستم را افزایش می‌دهد
• هزینه‌های انرژی و نگهداری را کاهش می‌دهد
• عمر کل سیستم وکیوم را افزایش می‌دهد

اگر سیستم وکیوم شما نیازمند خلأ پایدار، سریع و اقتصادی است، انتخاب آگاهانه بوستر وکیوم پمپ می‌تواند نقطه عطف عملکرد شما باشد
