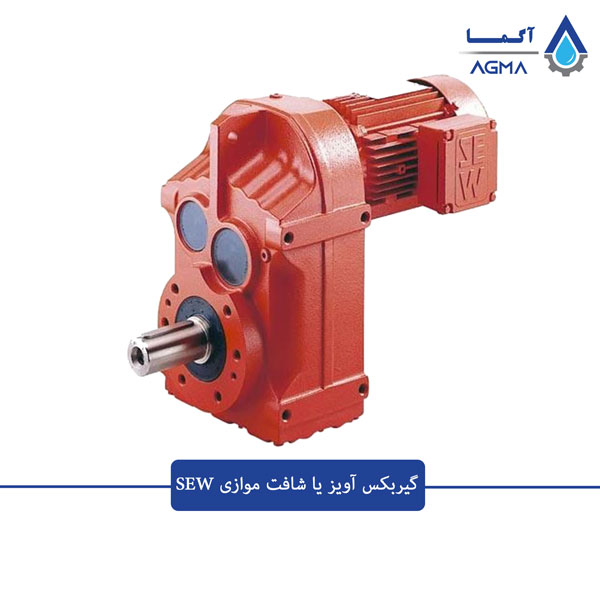

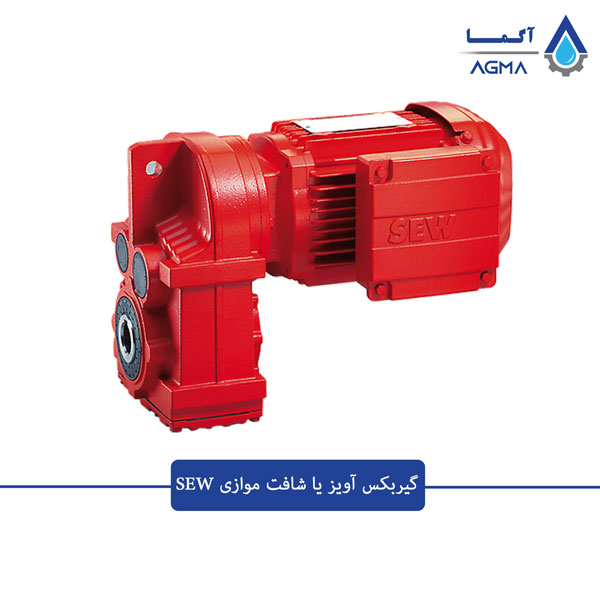

گیربکس آویز یا شافت موازی SEW
فروش گیربکس آویز یا شافت موازی SEW در آگما نمایندگی گیربکس اس ای دبلیو در ایران انجام می گیرد. شرکت SEW یا Suddeutsche ElektromotorenWerke در سال 1931 در بروکسل شهری در جنوب آلمان غربی تاسیس گردید. در دهه های 1960 آمریکایی ها سهم بزرگی از شرکت SEW را خریداری کردند و با برنامه ریزی های فروش فوق العاده موتورگیربکس SEW را در جهان صنعت شناساند. الکتروگیربکس اس ای دبلیو سال هاست که در صنایع مادر مانند فولاد و سیمان و پتروشیمی ها مورد استفاده قرار می گیرند. موتور گیربکس SEW سری F از پرقدرت ترین گیربکس های این برند می باشد. موتورگیربکس سری F یا شافت موازی SEW از گیربکس های پر کاربرد در صنایع آب و فاضلاب و فولادی می باشد. گیربکس آویز SEW قابلیت تحمل گشتاورهای بالا و همچنین تولید دورهای پایین را دارد.
فروش گیربکس آویز SEW(گیربکس شافت موازی اس ای دبلیو)
فروش گیربکس آویز یا شافت موازی SEW در آگما با بهترین کیفیت و خدمات پس از فروش عالی و ضمانت شرکتی. آگما برترین تامین کننده گیربکس آویز SEW در ایران می باشد. مشتریان عزیز با تماس با کارشناسان مجرب آگما مشاوره رایگان فنی برای خرید گیربکس شافت موازی SEW دریافت کنید. تنوع فراوان نسبت تبدیل در سایزهای مختلف گیربکس آویز SEW از مشخصه های اصلی آگما می باشد. این مقاله میتواند شما را در مسیر انتخاب گیربکس آویز در خطوط صنایع خود و همچنین تجهزات صنعتی خود راهنمایی بسزایی کند. شما در این مقاله با مشخصات فنی گیربکس آویز SEW، قیمت گیربکس آویز SEW و همچنین مزایا و معایب این گیربکس آشنا شوید.گروه صنعتی آگما همچنین می تواند با ارسال کارشناس به مجموعه شما بهترین گیربکس را مطابق با کاربری درخواستی انتخاب کند.
فیلم گیربکس آویز SEW
مشخصات فنی گیربکس آویز SEW
گیربکس آویز sew سری F درای طراحی بسیارجمع و جور می باشد. این گیربکس دارای 11 سایز با نسبت تبدیل های متنوع یک طبقه و دو یا سه طبقه می باشد. با این وجود، محدوده قدرت گیربکس شافت موازی از 130 نیوتن متر تا 18000 متر می باشد. به نظر ما این گیربکس برای کاربری هایی مناسب است که برای جانمایی محدودیت دارند. طراحی و گشتاور قابل تحمل به بهترین نحو ممکن با محدودیت فضا هماهنگ شده است. بهترین گیربکس موجود برای کاربری هایی که محدودیت فضا دارند گیربکس آویز می باشد. تنوع فراوان در نحوه نصب و موقعیت های نصب گوناگون این گیربکس را حتی برای کاربری هایی با بدترین جانمایی ها فراهم می سازد. چیزی که گیربکس شافت موازی sew را از سایر گیربکس ها جدا میکند: طول عمر بدون نیاز به تعمیر و نگهداری و بدون افت راندمان و استحکام بالا می باشد.
با محدوده گشتاور از 130 نیوتن متر تا 18000 نیوتن متر، الکتروگیربکس هلیکال آویز sew بهترین عملکرد را در تمامی تجهیزات صنعتی ارائه می دهد. ورودی و خروجی گیربکس آویز به صورت Z می باشد. نوع یاتاقان بندی این گیربکس به صورتی می باشد که میتواند بارهای محوری و شعاعی را به راحتی تحمل کند. این گیربکس ها در خروجی بسیار متنوع هستند و این یک مزیت بزرگ برای یک موتور گیربکس می باشد. گیربکس شات موازی با خروجی هالو شافت مادگی از پرمصرفترین ه هستند. گیربکس آویز شافت دار، گیربکس آویز شرینک دیسک یا بون فیکس. گیربکس آویزsew برای تامین قدرت خود میتواند از الکتروموتور AC، سروو موتور، هیدروموتور نیز استفاده کند.
قطر هالوشافت خروجی و ماکزیموم گشتاور در گیربکس آویزsew سری F
| سری F | قطر هالوشافت خروجی( mm) | گشتاور خروجی(Nm) |
|---|---|---|
| F27 | 25 | 130 |
| F37 | 25 | 200 |
| F47 | 30 | 400 |
| F57 | 35 | 600 |
| F67 | 40 | 870 |
| F77 | 50 | 1500 |
| F87 | 60 | 3000 |
| F97 | 70 | 4300 |
| F107 | 90 | 7680 |
| F127 | 110 | 12000 |
| F157 | 120 | 18000 |
مزایای گیربکس آویزSEW
- طراحی جمع و جور برای فضاهای محدود
- بسیار قدرتمند با گشتاور خروجی 200 تا 18000 نیوتن متر
- دامنه وسیع استفاده در صنایع مختلف
انواع گیربکس شافت موازی SEW
- پایه دار و فلنج دار
- B5 و B14 فلنج دار
- شافت دار و هالو شافت
- هالو شافت تک خار، شرینک دیسک
مشخصات فنی گیربکس سری F برند اس ای دبلیو
| مشخصات فنی سری F… | واحد | مقدار |
|---|---|---|
| نسبت تبدیل گیربکس | [i] | 3.77-281.71 |
| نسبت تبدیل گیربکس مرکب | [i] | 87-31434 |
| ماکزیموم گشتاور خروجی | [Nm] | 130-18000 |
| رنج توان ورودی | [Kw] | 0.12-200 |
مدل های گیربکس آویز یا شافت موازی SEW اس ای دبلیو سری F
| مدل سری F.. | مشروح مدل گیربکس آویز SEW | |
|---|---|---|
| F.. | پایه دار | |
| FA..B | پایه دار/ هالو شافت | |
| FV..B | پایه دار/ هالو شافت/ هالو شافت زبانه دار | |
| FH..B | پایه دار/ هالو شافت/ شرینک دیسک | |
| FF.. | فلنج دار B5 | |
| FAF.. | فلنج دار B5/ هالو شافت | |
| FVF.. | فلنج دار B5/ هالو شافت زبانه دار | |
| FHF.. | فلنج دار B5/ هالو شافت/ شرینک دیسک | |
| FA.. | هالو شافت | |
| FV.. | هالو شافت زبانه دار | |
| FH.. | هالو شافت/ شرینک دیسک | |
| FT.. | هالو شافت/ TorqLOC | |
| FAZ.. | فلنج دار B14/ هالو شافت | |
| FVZ.. | فلنج دار B14/ هالو شافت زبانه دار | |
| FHZ.. | فلنج دار B14/ هالو شافت/ شرینک دیسک |

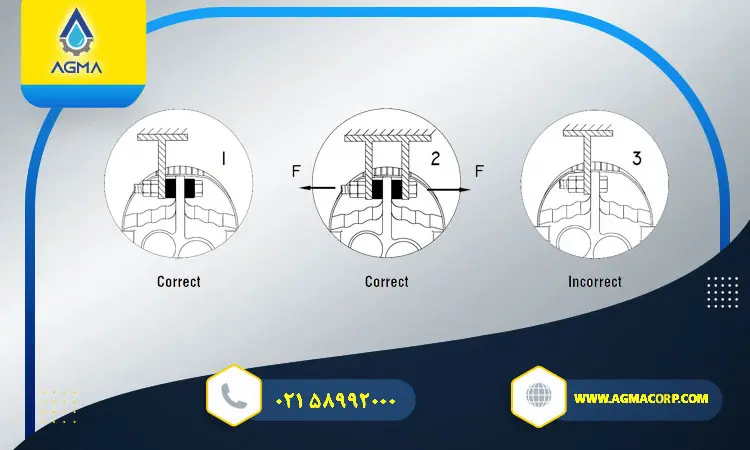

نحوه صحیح قرارگیری گیربکس شافت موازی به همراه بازو گشتاوری یا TORQUE ARM
گیربکس شافت موازی از دسته موتور گیربکس هایی می باشد که می توان از آپشن بازو گشتاوری برای نصب آن استفاده کرد. این آپشن در زمان هایی که فضا برای نصب شاسی مستقر در زمین نداریم بسیار مناسب می باشد. در تصویر پایین نحوه صحیح و اشتباه قرار گیری گیربکس با توجه به جهت گردش شافت گیربکس و پیچ اتصال TORQUE ARM آمده است. همانطور که در تصویر شماره 1 و 2 مشاهده می فرمایید خود کمپانی برای این مدل نحوه نصب، دو لاستیک دمپر یا ضربه گیر که با کد G در پارتنامبر نمایش داده می شود را بر روی گوشواره ای در نظر گرفته اند.

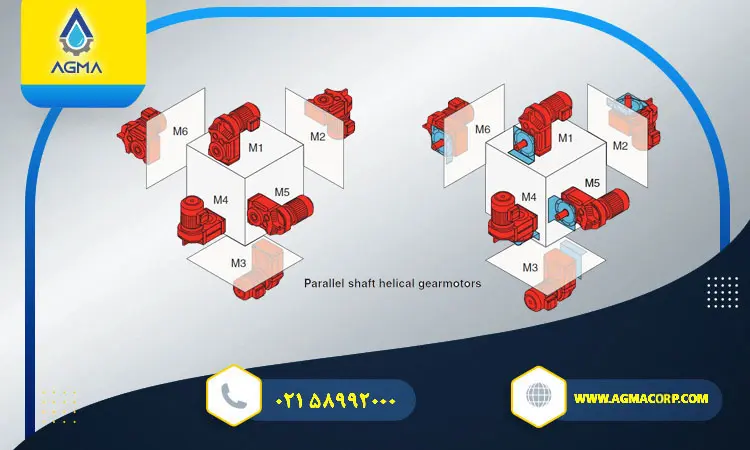

کد نحوه نصب استاندارد IEC در گیربکس سری F
کاربری های گیربکس آویز سری F
- کانوایرها
- میکسرها
- پرس ها
- اکسترودرها
- جرثقیل های سقفی
- وینچ ها
- بچینگ
تعمیرات و نگهداری گیربکس شافت موازی SEW
گیربکس های آویز اس ای دبلیو دارای چرخ دنده های سنگ زده و حرارت دیده هستند به همین دلیل این گیربکس ها فوق العاده بی سر و صدا کار می کنند. کیفیت بدنه آنها بسیار عالی و مستحکم می باشد و در مقابل ضربه مقاوم هستند. با این وجود تعمیر و نگهداری در محصولات صنعتی که به صورت دائم در حال کار کردن هستند امری اجتناب ناپذیر است. در پایین مواردی که اکثر در موتور گیربکس های صنعتی ممکن است ایجاد شود به شکل جدول آورده شده است. در صورت مشاهده هریک از این موارد با کارشناسان ما تماس بگیرید. در انتخاب موتور گیربکس SEW باید دقت شود تا توان و همچنین سایز گیربکس به درستی انتخاب شود. اگیر این امر درست نباشد یا به الکتروموتور یا به گیربکس فشار وارد می شود.
| ایرادات | علت ایراد | نحوه اصلاح کردن |
|---|---|---|
| سر و صداهای غیر معمول هنگام کار 1 | از بین رفتن بیرینگ ها-کچل کردن چرخ دنده ها | روغن داخل گیربکس را چک کنید سپس با ما تماس بگیرید |
| سر و صداهای غیر معمول هنگام کار 2 | اجسام خارجی درون روغن گیربکس | دستگاه را متوقف کرده و با تماس بگیرید روغن داخل گیربکس را چک کنید |
| نشت روغن از پیچ هواگیری گیربکس، پوسته، فلنج، کاسه نمد | کاسه نمد معیوب بر روی پوسته گیربکس-واشر معیوب- گیربکس تهویه نمی شود روغن بسیار زیاد است-موتور گیربکس درست نصب نشده-دمای پایین یا بالای روغن | سفت کردن پیچ های گیربکس و چک کردن پیچ تهویه اگر همچنان نشت روغن دارد با ما تماس بگیرید درست کردن میزان روغن بر اساس جداول درج در کاتالوگ- جانمایی صحیح پیچ هواگیری |
| شافت خروجی گیربکس نمی چرخد در صورتی که الکتروموتور کار می کند یا شافت ورودی می چرخد | ارتباط بین استیج های گیربکس با هاب شافت قطع شده | گیربکس خود را برای تعمیر ارسال کنید |
لطفا اگر درخواست تعمیر و مشاوره برای تعمیر و نگهداری دارید اطلاعات زیر را برای کارشناسان ما ارسال کنید:
- پلاک الکتروموتور و گیربکس
- شرح نوع ایراد
- مدت زمان ایجاد و دوره مشکل در موتور گیربکس
- نشانه ها
سلام
قیمت گیربکس آویز sew برای جرثقیل سقفی ۱.۳ تنی اعلام میفرمایید؟
کارشناسان ما برای مشخصات فنی و اعلام قیمت با شما تماس خواهند گرفت.
