موتور گیربکس SEW سری K یا همان گیربکس کرانویل SEW مجموعه ای تمام عیار از یک تجهیز قدرتمند مکانیکی می باشد که برای فضاهای طولی کم، به شکل 90 درجه نصب می شود.شرکت SEW یا Suddeutsche ElektromotorenWerke در سال ۱۹۳۱ در بروکسل شهری در جنوب آلمان غربی تاسیس گردید. در دهه های ۱۹۶۰ آمریکایی ها سهم بزرگی از شرکت SEW را خریداری کردند و با برنامه ریزی های فروش فوق العاده موتور گیربکس SEW را در جهان صنعت معرفی کردند. الکتروگیربکس اس ای دبلیو سال هاست که در صنایع مادر مانند فولاد و سیمان و پتروشیمی ها مورد استفاده قرار می گیرند. این برند در وندور لیست تمامی صنایع می باشد. گیربکس کرانویل SEW از پرفروش ترین و پر مصرف ترین تیپ های این برند می باشد. فروش گیربکس هالو شفت SEW توسط مشاورین گروه صنعتی آگما به همراه ارسال کاتالوگ گیربکس SEW و مشاوره رایگان امکان پذیر می باشد. در ادامه مقاله توضیحات تکمیلی درباره این محصول و همچنین می توانید با رجوع به صفحه برند SEW آلمان در سایت آگما به دیگر محصولات این شرکت دسترسی پیدا کنید.
فروش گیربکس کرانویل SEW
فروش گیربکس کرانویل پینیون SEW آلمان در آگما که با نام های دیگری همچون گیربکس هالو شافت SEW، گیربکس شافت بغل SEW نیز شناخته می شود. گیربکس کرانویل از قدرتمند ترین و پرکاربردترین گیربکس های مصرفی در تمامی صنایع می باشد. گیربکس بول SEW بعد از گیربکس شافت مستقیم این کمپانی پر فروش ترین گیربکس موجود در بازار ایران می باشد. آگما نمایندگی SEW در ایران شما را در تهیه و تامین گیربکس کرانویل SEW در تمامی نسبت تبدیل ها و محدوده گشتاورها و تمامی جهات نصب و تنوع ورودی راهنمایی میکند. ما در کنار شما هستیم تا بهترین کیفیت گیربکس شافت بغل SEW را با بهترین خدمات پس از فروش تجریه کنید. این مقاله شما را به صورت کامل با کارکرد، نحوه انتخاب، قیمت و همچنین مشخصات فنی گیربکس کرانویل SEW آشنا می کند تا شما خریدی عالی را برای تجهیزات صنعتی خود تجربه کنید و بهترین گیربکس بول هلیکال SEW را جایگزین گیربکس خود کنید.
محصولات مشابه
گیربکس کرانویل Yilmaz ، گیربکس کرانویل Bonfiglioli ، گیربکس کرانویل Motovario
انواع ظاهری گیربکس کرانویل اس ای دبلیو
مشخصات فنی گیربکس هالو شفت SEW
گیربکس بول هلیکال SEW سری K از پرکاربردترین محصولات SEW می باشند. ساختار 90 درجه ای این گیربکس برای نواحی کاربری که امکان نصب گیربکس شافت مستقیم وجود ندارد را فراهم می سازد. از نظر ظاهری خیلی شبیه سری S یا گیربکس حلزونی SEW می باشد ولی چرخ دنده های داخلی این گیربکس فوق العاده قوی بوده و تمامی عملیات حرارتی و عملیات سنگ زنی روی آن ها انجام شده تا جزء بی صدا ترین موتور گیربکس ها باشند که این امر باعث افزایش طول عمر موتور گیربکس نیز می شود. راندمان گیربکس هالو شافت SEW نیز فوق العاده بالا است. گیربکس شافت بغل SEW به علت سرویس فاکتور یا ضریب ایمنی بالا در تمامی صنایع و تجهیزات صنعتی طرفداران فراوانی دارد. نوع چرخ دنده های داخلی این گیربکس مشابه سری F یا گیربکس آویز SEW می باشد.
کارکرد گیربکس کرانویل SEW

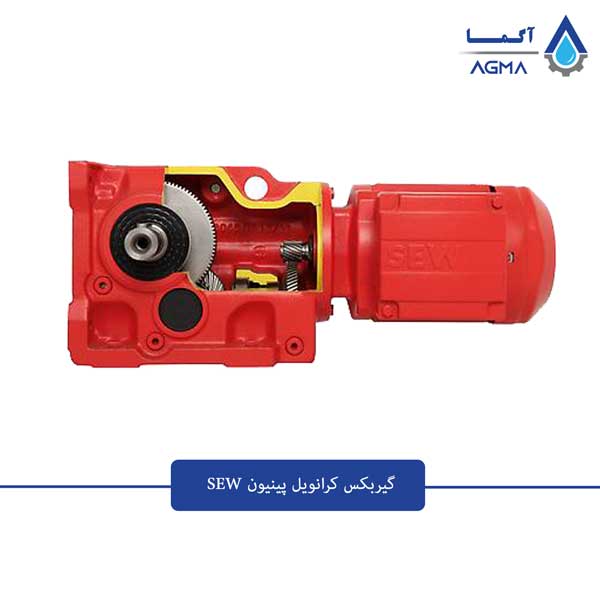

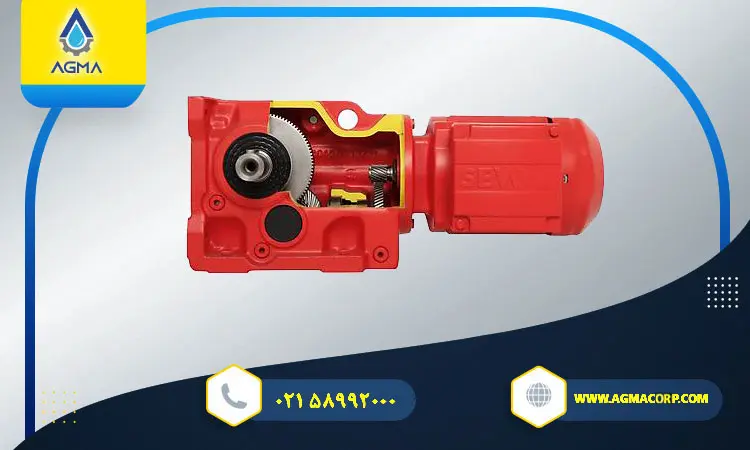

مکانیزم داخلی گیربکس کرانویل SEW به این شکل می باشد که همانند سایر موتور گیربکس های این کمپانی موتور و گیربکس به صورت یکپارچه می باشند یعنی موتور توسط چرخ دنده سر شافت خود به صورت مستقیم با یک بشقابی یا دنده اولی گیربکس درگیر می شود. سپس پینیون که وظیفه ایجاد تغییر زاویه را دارد به کار می افتد و دور خود را به دنده های کرانویل داخل و سپس به استیج اول و دوم می دهد و قدرت تولید می کند. ساختار دندانه های داخلی گیربکس بول هلیکال همانند دیگر گیربکس های اس ای دبلیو می باشد. بهترین انتخاب برای تجهیزات صنعتی که محدودیت فضا دارند گیربکس کرانویل اس ای دبلیو است زیرا این گیربکس کامپکت و فشرده است محدوده گشتاوری 80 تا 53000 نیوتن متر می باشد. گیربکس بول هلیکال sew قابلیت گردش در دو جهت را با هر دور ورودی دارد. برای کاربری های حساس نیز گیربکس کرانویل sew دارای بکلش backlash پایینی است.
تعمیر و نگهداری گیربکس شافت بغل اس ای دبلیو
گیربکس کرانویل SEW فوق العاده گیربکسی قوی و بادوام می باشد و نیاز به تعمیرات در این گیربکس ها بسیار پایین می باشد. این هزینه تمام شده را بسیار پایین می آورد. با تماس با کارشناسان آگما شما میتوانید بهترین انتخاب را داشته باشید. زیرا کارشناسان ما با چندین سال سابقه در صنایع مختلف بهترین انتخاب را با درست ترین و مناسب ترین ضریب اطمینان انجام میدهند. اگر انتخاب گیربکس درست باشد و ضریب ایمنی گیربکس با دقت و به درستی انتخاب گردد، دیگر گیربکس شما نیاز به تعمیر ندارد. تنها کاری که لازم است هر 3000 ساعت میزان روغن آن را چک کنید و با توجه به زمان کاری، روغن گیربکس را تعویض کنید. در صورت بروز صدا و نشت روغن سریعا با ما تماس حاصل کنید تا با راهنمایی تلفنی یا حضوری یا از طریق ارسال موتور گیربکس به انبار ما نفرات متخصص ایراد را شناسایی و رفع کنند. تمامی اسپر پارت های گیربکس SEW در انبار آگما موجود می باشد.
گیربکس سری K سه استیج اس ای دبلیو
| نسبت تبدیل گیربکس | [i] | 3.98-197.37 |
|---|---|---|
| نسبت تبدیل گیربکس دوبل یا مرکب | [i] | 94-32625 |
| ماکزیموم گشتاور خروجی | [Nm] | 200-53000 |
| محدوده توان موتور | [kW] | 0.12-90 |
قطر هالو شافت خروجی و ماکزیموم گشتاور خروجی گیربکس سری KA برند SEW
| سری KA | قطر هالوشافت خروجی( mm) | گشتاور خروجی(Nm) |
|---|---|---|
| KA37 | 25 | 200 |
| KA47 | 30 | 400 |
| KA57 | 35 | 600 |
| KA67 | 40 | 820 |
| KA77 | 50 | 1550 |
| KA87 | 60 | 2700 |
| KA97 | 70 | 4300 |
| KA107 | 90 | 8000 |
| KA127 | 110 | 13000 |
| KA157 | 120 | 18000 |
| KA167 | 160 | 32000 |
| KA187 | 190 | 50000 |

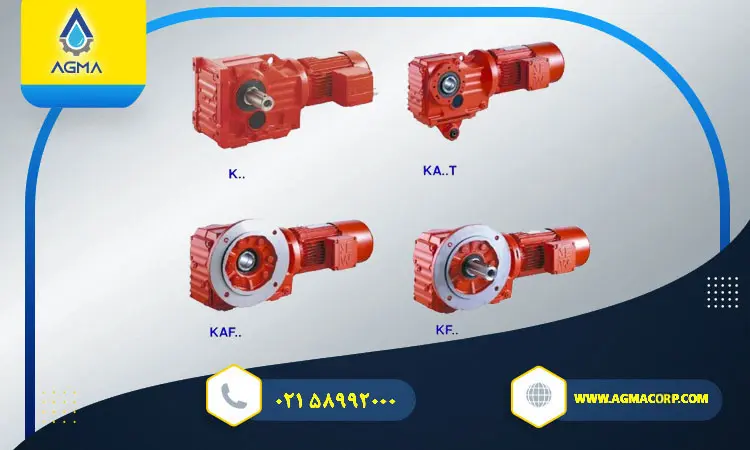

مدل های گیربکس کرانویل یا شافت بغل اس ای دبلیو سری K

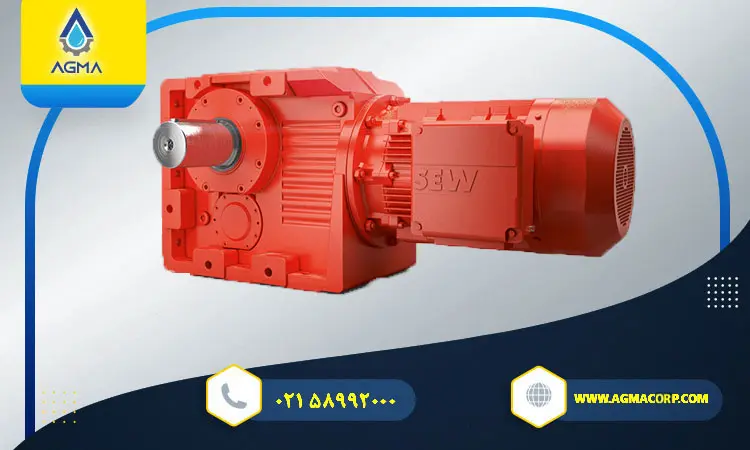

- گیربکس کرانویل SEW سری K نصب با خروجی شافت دار و پایه دار 90 درجه
- گیربکس کرانویل SEW سری KA نصب با خروجی هالوشافت تک خار به صورت عمودی و افقی 90 درجه
- گیربکس کرانویل SEW سری KF نصب با خروجی شافت دار و فلنج دار به صور افقی و عمودی 90 درجه
- گیربکس کرانویل SEW سری KH نصب با خروجی هالو شافت بدون خار شرینک دیسک بونفیکس 90 درجه
| مدل سری K.. | مشروح مدل گیربکس کرانویل SEW | |
|---|---|---|
| K.. | پایه دار | |
| KA..B | پایه دار/ هالو شافت | |
| KV..B | پایه دار/ هالو شافت/ هالو شافت زبانه دار | |
| KH..B | پایه دار/ هالو شافت/ شرینک دیسک | |
| KF.. | فلنج دار B5 | |
| KAF.. | فلنج دار B5/ هالو شافت | |
| KVF.. | فلنج دار B5/ هالو شافت زبانه دار | |
| KHF.. | فلنج دار B5/ هالو شافت/ شرینک دیسک | |
| KA.. | هالو شافت | |
| KV.. | هالو شافت زبانه دار | |
| KH.. | هالو شافت/ شرینک دیسک | |
| KT.. | هالو شافت/ TorqLOC | |
| KAZ.. | فلنج دار B14/ هالو شافت | |
| KVZ.. | فلنج دار B14/ هالو شافت زبانه دار | |
| KHZ.. | فلنج دار B14/ هالو شافت/ شرینک دیسک |
مزایای گیربکس کرانویل SEW
- راندمان بالا تا 90 درصد
- چرخدنده هایی با مقاومت بالا
- طول عمر بالا بدون نیاز به تعمیر و نگهداری زیاد
- قابلیت اتصال به تمام موتورهای ac و سروو موتورها و هیدرو موتورها
- لقی کم
- قابلیت کوپل کردن با گیربکس های دیگر(دوقلو یا مرکب)
کاربری گیربکس کرانویل sew
- کانوایرها
- جرثقیل ها
- نوار نقاله ها
- کوره های گردان
- بچینگ
- باز و بست کردن درجه های کانال ها و سد ها
گیربکس بول هلیکال sew برای صنایع زیر مورد استفاده قرار می گیرند:
- صنایع سیمان
- صنایع فولاد
- صنایع داروسازی و غذایی
- صنایع شیمیایی و پتروشیمی
- صنایع آب و فاضلاب و تصفیه خانه ها
جدول ایرادات گیربکس کرانویل SEW و رفع ایراد آن
| ایرادات | علت ایراد | نحوه اصلاح کردن |
|---|---|---|
| سر و صداهای غیر معمول هنگام کار 1 | از بین رفتن بیرینگ ها-کچل کردن چرخ دنده ها | روغن داخل گیربکس را چک کنید سپس با ما تماس بگیرید |
| سر و صداهای غیر معمول هنگام کار 2 | اجسام خارجی درون روغن گیربکس | دستگاه را متوقف کرده و با تماس بگیرید روغن داخل گیربکس را چک کنید |
| نشت روغن از پیچ هواگیری گیربکس، پوسته، فلنج، کاسه نمد | کاسه نمد معیوب بر روی پوسته گیربکس-واشر معیوب- گیربکس تهویه نمی شود روغن بسیار زیاد است-موتور گیربکس درست نصب نشده-دمای پایین یا بالای روغن | سفت کردن پیچ های گیربکس و چک کردن پیچ تهویه اگر همچنان نشت روغن دارد با ما تماس بگیرید درست کردن میزان روغن بر اساس جداول درج در کاتالوگ- جانمایی صحیح پیچ هواگیری |
| شافت خروجی گیربکس نمی چرخد در صورتی که الکتروموتور کار می کند یا شافت ورودی می چرخد | ارتباط بین استیج های گیربکس با هاب شافت قطع شده | گیربکس خود را برای تعمیر ارسال کنید |
لطفا اگر درخواست تعمیر و مشاوره برای تعمیر و نگهداری دارید اطلاعات زیر را برای کارشناسان ما ارسال کنید:
- پلاک الکتروموتور و گیربکس
- شرح نوع ایراد
- مدت زمان ایجاد و دوره مشکل در موتور گیربکس
- نشانه ها

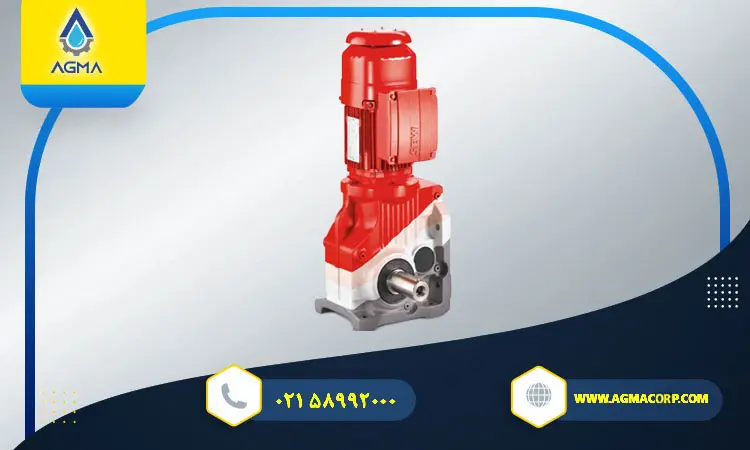

لیست قیمت گیربکس کرانویل SEW سری K
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | قیمت گیربکس کرانویل sew سایز 37 سری K بدون موتور | 5,800,000 |
| 2 | قیمت گیربکس کرانویل sew سایز 47 سری K بدون موتور | 7,200,000 |
| 3 | قیمت گیربکس کرانویل sew سایز 57 سری K بدون موتور | 8,500,000 |
| 4 | قیمت گیربکس کرانویل sew سایز 67 سری K بدون موتور | 9,900,000 |
| 5 | قیمت گیربکس کرانویل sew سایز 77 سری K بدون موتور | 14,800,000 |
| 6 | قیمت گیربکس کرانویل sew سایز 87 سری K بدون موتور | 19,500,000 |
| 7 | قیمت گیربکس کرانویل sew سایز 97 سری K بدون موتور | 25,800,000 |
| 8 | قیمت گیربکس کرانویل sew سایز 107 سری K بدون موتور | 35,500,000 |
| 9 | قیمت گیربکس کرانویل sew سایز 127 سری K بدون موتور | 47,000,000 |
| 10 | قیمت گیربکس کرانویل sew سایز 157 سری K بدون موتور | 90,000,000 |
| 11 | قیمت گیربکس کرانویل sew سایز 167 سری K بدون موتور | 125,000,000 |
| 12 | قیمت گیربکس کرانویل sew سایز 187 سری K بدون موتور | 180,000,000 |
بوستر پمپ آتش نشانی
موتور برق گازی
رضا کلهر –
سلام
گیربکس شافت بغل آلمانی موجوده؟
مدیر سایت –
سلام
بله
گیربکس کرانویل sew آلمان به صورت 90 درجه یا شافت بغل بوده
که هم به صورت نری یا شافت دار هم به صورت مادگی یا هالو شافت و هم به صورت شرینک دیسک یا بنفیکس موجود می باشد
علی ابطحی –
سلام
ممنون برای اطلاعات کاملتون
فقط گیربکس کرانویل تا چه توانی موجود دارید؟
مدیر سایت –
سلام جناب مهندس
همانطور که در کاتالوگ گیربکس کرانویل sew ملاحظه می کنید تا توان 200 کیلووات را با این تیپ گیربکس در دور مشخصی می توان کوپل کرد
