گیربکس وارول VARVEL

گیربکس وارول (Varvel) محصول شرکت ایتالیایی Varvel است که فعالیت خود را از سال  1955 در زمینه طراحی و تولید گیربکس آغاز کرده است. این شرکت محصولات خود را در کارخانه خود در  Valsamoggia ایتالیا تولید کرده و بر توسعه مستمر، طراحی مهندسی و تولید راهکارهای استاندارد و سفارشی تمرکز دارد.

گیربکس‌های Varvel برای کاهش دور، افزایش گشتاور و انتقال پایدار توان مکانیکی در کاربردهای صنعتی طراحی شده‌اند. ساختار ماژولار، تنوع نسبت تبدیل و امکان استفاده از پیکربندی‌های مختلف ورودی و خروجی، انتخاب این گیربکس‌ها را برای ماشین‌آلات و تجهیزات متنوع امکان‌پذیر می‌کند.

سبد محصولات وارول شامل گیربکس حلزونی، هلیکال،کرانویل و خورشیدی است. از سری‌های شناخته‌شده آن می‌توان به حلزونی (RS , RT) هلیکال ( RD,RO ) کرانویل (RV) خورشیدی ( RG)

و سری های مرکب (RTRT_ RSRS _ RA )  اشاره کرد که هرکدام برای شرایط و نیازهای متفاوت انتقال قدرت طراحی شده‌اند.

در انتخاب گیربکس وارول، پارامترهایی مانند توان موتور، دور ورودی، دور خروجی، نسبت تبدیل، گشتاور موردنیاز، ضریب سرویس، نوع بار و نحوه نصب باید بررسی شود. این محصولات در کاربردهایی مانند نوار نقاله، ماشین‌آلات بسته‌بندی، جابه‌جایی مواد، تجهیزات کشاورزی و ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرند.

قیمت گیربکس وارول  Varvel

قیمت گیربکس وارول بر اساس مدل و مشخصات فنی آن تعیین می‌شود و نمی‌توان برای تمامی مدل‌ها قیمت یکسانی در نظر گرفت. سایز گیربکس، نسبت تبدیل، گشتاور خروجی، نوع گیربکس، توان موتور، نوع شفت و نحوه نصب از مهم‌ترین عوامل مؤثر بر قیمت این محصول هستند.

در مدل‌های ترکیبی یا گیربکس‌هایی که از چند مرحله انتقال قدرت استفاده می‌کنند، قیمت نهایی با توجه به ساختار و تجهیزات موردنیاز تغییر می‌کند. همچنین نوسانات نرخ ارز، هزینه واردات و شرایط تأمین می‌تواند بر قیمت روز گیربکس وارول تأثیرگذار باشد.

برای دریافت قیمت دقیق، ابتدا باید مدل مناسب بر اساس شرایط کاری دستگاه مشخص شود. شرکت آگما با بررسی پارامترهای موردنیاز، امکان انتخاب مدل مناسب گیربکس Varvel و دریافت قیمت به‌روز آن را فراهم می‌کند.

نمایندگی گیربکس وارول  Varvel

آگما تأمین و عرضه گیربکس‌های  Varvel ایتالیا را برای کاربردهای مختلف صنعتی انجام می‌دهد و در فرآیند انتخاب مدل مناسب، مشخصات فنی و شرایط کاری دستگاه را بررسی می‌کند. شرکت Varvel محصولات خود را از ایتالیا و از طریق شبکه‌ای گسترده از شرکای تجاری در بازارهای بین‌المللی عرضه می‌کند.

در تأمین گیربکس ایتالیایی وارول، عواملی مانند نوع گیربکس، سایز، نسبت تبدیل، توان ورودی، دور خروجی و گشتاور موردنیاز بررسی می‌شوند تا مدل متناسب با سیستم انتقال قدرت انتخاب شود. آگما همچنین می‌تواند در زمینه استعلام قیمت، انتخاب مدل و تأمین گیربکس وارول مشاوره فنی ارائه دهد.

انواع گیربکس وارول Varvel

• گیربکس حلزونی وارول سری RS / RT
• گیربکس هلیکال وارول سری RD / RO
• گیربکس هلیکال بول یا کرانویل وارول سری RV / RO2
• گیربکس خورشیدی وارول سری RG
• گیربکس های مرکب وارول سری RT RT / RS RS / RA

گیربکس حلزونی وارول سری RS / RT

گیربکس حلزونی وارول (Varvel Worm Gearbox) یکی از محصولات پرکاربرد این برند ایتالیایی در حوزه انتقال قدرت است که برای کاربردهای صنعتی با نیاز به کاهش سرعت، افزایش گشتاور و انتقال مطمئن نیرو طراحی شده است. این گیربکس‌ها با بهره‌گیری از مکانیزم چرخ‌دنده حلزونی، امکان دستیابی به سرعت خروجی پایین‌تر و گشتاور بالاتر را فراهم می‌کنند و به همین دلیل در بسیاری از ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرند.

گیربکس‌های حلزونی وارول سری RS  و RT تحت استانداردهای بین‌المللی طراحی و تولید شده‌اند و به دلیل ساختار مدولار، ابعاد مناسب، قابلیت نصب متنوع و هزینه نگهداری پایین، یکی از سری‌های پرکاربرد محصولات Varvel  محسوب می‌شوند.

این سری از گیربکس‌ها قابلیت کوپل شدن با انواع موتورهای الکتریکی، موتورهای AC، و حتی سرووموتورها را داشته و با توجه به تنوع مدل‌ها، برای کاربردهای سبک، متوسط و صنعتی قابل استفاده هستند.

گیربکس حلزونی وارول در دو ساختار اصلی عرضه می‌شود:

• گیربکس حلزونی کتابی (مکعبی) وارول سری RT

• گیربکس حلزونی گرد وارول سری RS



ساختار و اجزای گیربکس حلزونی وارول RS / RT

گیربکس‌های حلزونی وارول با استفاده از قطعات باکیفیت و طراحی صنعتی مقاوم ساخته شده‌اند. مهم‌ترین اجزای این گیربکس عبارت‌اند از:

• چرخ‌حلزون ساخته شده از آلیاژ برنز برای کاهش اصطکاک و افزایش عمر کاری
• شفت حلزونی از فولاد آلیاژی سخت‌کاری‌شده
• چرخ‌دنده‌های فولادی سمانته و سخت‌کاری‌شده
• یاتاقان‌های ساچمه‌ای یا رولربرینگ مخروطی
• پوسته آلومینیومی دایکاست در سایزهای کوچک‌تر
• پوسته چدن خاکستری در سایزهای بزرگ‌تر
• کوپلینگ انعطاف‌پذیر موتور
• آب‌بندهای ورودی و خروجی NBR
• روانکاری دائمی با روغن سنتتیک

این ساختار باعث عملکرد نرم، کاهش استهلاک و افزایش قابلیت اطمینان گیربکس در شرایط کاری مختلف می‌شود.



انواع گیربکس حلزونی وارول

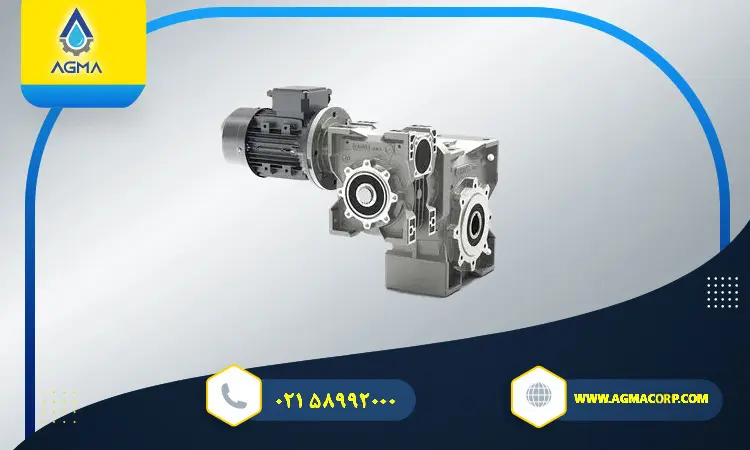

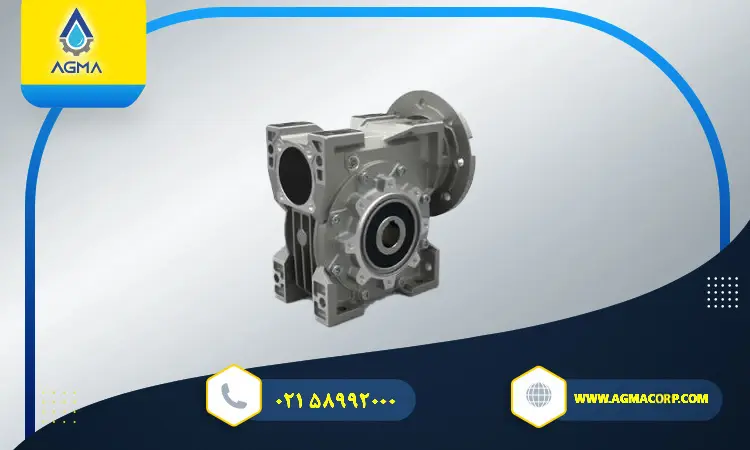

گیربکس حلزونی کتابی وارول سری RT

گیربکس حلزونی کتابی وارول سری RT  با طراحی مکعبی و فشرده، برای کاربردهایی که نیاز به اشغال فضای کمتر و نصب آسان دارند، طراحی شده است. این سری به دلیل ساختار مقاوم و قابلیت نصب در موقعیت‌های مختلف، یکی از گزینه‌های رایج در ماشین‌آلات صنعتی محسوب می‌شود.

ویژگی‌های گیربکس کتابی وارول RT

• توان قابل کوپل: 0.09 تا 7.5 کیلووات
• گشتاور خروجی:  8 تا 1350 نیوتن‌متر
• نسبت تبدیل:  5 تا 10000
• تولید در 7 سایز مختلف
• مناسب برای موتورهای با توان کم و متوسط
• بدنه آلومینیومی ریخته‌گری‌شده
• استفاده از بدنه چدنی در سایز 110
• قابلیت سفارش مدل‌های دو مرحله‌ای و چند مرحله‌ای
• امکان نصب در جهت‌ها و حالت‌های مختلف

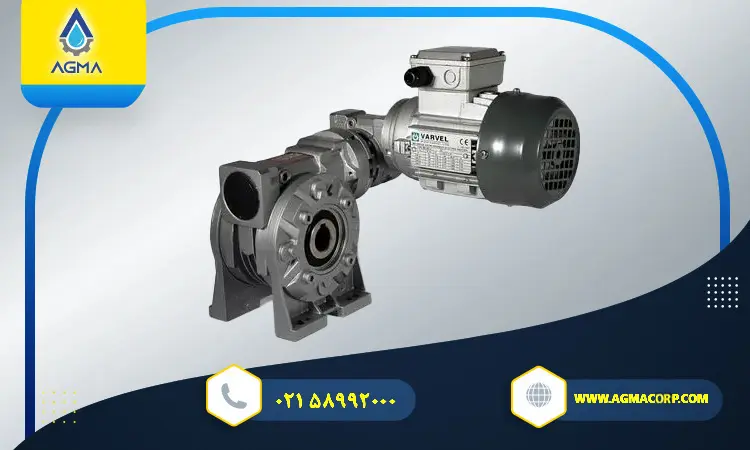

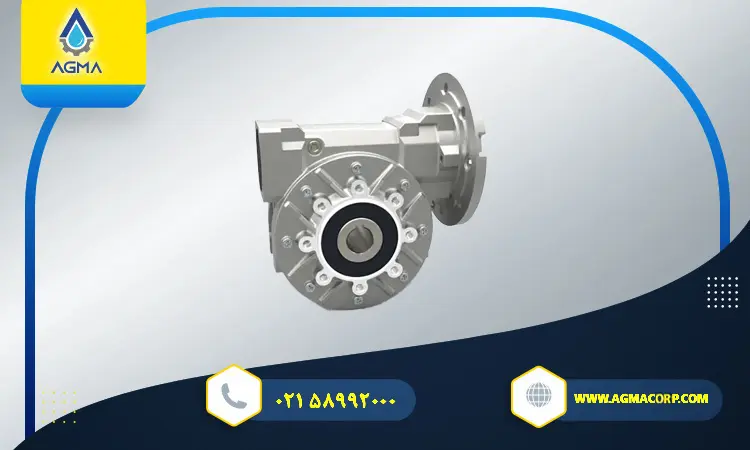

گیربکس حلزونی گرد وارول سری RS

گیربکس حلزونی گرد وارول سری RS  با طراحی استوانه‌ای و ساختار مقاوم، برای کاربردهایی که نیاز به گشتاور بالاتر و کارکرد طولانی‌مدت دارند، مورد استفاده قرار می‌گیرد. این سری قابلیت استفاده در طیف وسیعی از ماشین‌آلات صنعتی را داشته و در مدل‌های مختلف پایه‌دار، فلنج‌دار و هالو شافت عرضه می‌شود.

ویژگی‌های گیربکس حلزونی وارول  RS

• توان ورودی: 0.09 تا 15 کیلووات
• گشتاور خروجی:  8 تا 3020 نیوتن‌متر
• نسبت تبدیل:  5 تا 10000
• تولید در 9 سایز
• بدنه آلومینیومی عایق‌بندی‌شده
• بدنه چدنی در سایزهای بزرگ‌تر
• قابلیت استفاده در سیستم‌های انتقال قدرت صنعتی
• عملکرد پایدار در شرایط کاری مداوم

مدل‌های گیربکس حلزونی وارول RS / RT

گیربکس‌های حلزونی وارول در مدل‌های مختلف برای شرایط نصب متفاوت تولید می‌شوند:

مدل‌های RT

• MRT
• SRT
• FRT

مدل‌های RS

• MRS
• SRS
• FRS

مدل‌های FRS  و FRT دارای فلنج بوده و امکان اتصال آسان‌تر به موتور و تجهیزات مختلف را فراهم می‌کنند.

مدل‌های SRS  و SRT به صورت هالو شافت طراحی شده‌اند و برای نصب مستقیم روی تجهیزات صنعتی کاربرد دارند.

ویژگی‌های گیربکس حلزونی وارول RS / RT

• طراحی مدولار و قابل تنظیم
• عملکرد نرم و کم‌صدا
• هزینه پایین نگهداری و تعمیرات
• طول عمر بالا و قابلیت اطمینان مناسب
• نصب آسان و انعطاف‌پذیری بالا
• قابلیت استفاده در شرایط کاری متنوع
• امکان استفاده از آب‌بندهای ویژه برای دماهای بالا و پایین
• قابلیت ارائه نسخه ATEX برای محیط‌های دارای خطر انفجار
• امکان استفاده از روانکارهای مخصوص صنایع غذایی و شرایط خاص

کاربردهای گیربکس حلزونی وارول RS / RT

گیربکس حلزونی وارول به دلیل ساختار مناسب و تنوع مدل‌ها در صنایع مختلف مورد استفاده قرار می‌گیرد:

• ماشین‌آلات بسته‌بندی
• صنایع غذایی و دارویی
• نوار نقاله‌ها و سیستم‌های انتقال مواد
• ماشین‌آلات کشاورزی
• آسانسورها
• اکسترودرها
• صنایع لاستیک و پلاستیک
• فن‌ها و تجهیزات تهویه
• میکسرها و همزن‌های صنعتی
• بلوئرها
• کمپکتورها
• تجهیزات دریایی و کشتی‌سازی
• ماشین‌آلات مجهز به موتورهای الکتریکی و سروو

مشخصات فنی گیربکس حلزونی وارول سری RS / RT

مشخصه	مقدار
نوع گیربکس	حلزونی (Worm Gearbox)
برند	Varvel
سری	RS / RT
ساختار خروجی	هالو شافت / شافت خروجی
توان ورودی	KW 7.5 _ 0/09 :  RT /  KW 15  _ 0/09   : RS
گشتاور خروجی	8تا 3020 نیوتن‌متر
نسبت تبدیل	5تا 10000
تعداد سایز	RS: 9 سایز / RT: 7 سایز
جنس چرخ‌حلزون	برنز
جنس شفت حلزونی	فولاد آلیاژی سخت‌کاری‌شده
جنس پوسته	آلومینیوم دایکاست و چدن خاکستری
روانکاری	روغن سنتتیک با طول عمر بالا
آب‌بندی	NBR /  Viton
استاندارد ویژه	ATEX



گیربکس هلیکال وارول سری  RD / RO

گیربکس هلیکال وارول (Varvel Helical Gearbox) یکی از سری‌های قدرتمند این برند ایتالیایی در حوزه انتقال قدرت صنعتی است که با هدف دستیابی به راندمان بالا، انتقال دقیق نیرو و عملکرد پایدار در شرایط کاری مداوم طراحی شده است.

در مقایسه با گیربکس‌های حلزونی، ساختار چرخ‌دنده‌های هلیکال باعث کاهش اصطکاک، افزایش بازده انتقال قدرت و کاهش اتلاف انرژی می‌شود. به همین دلیل، گیربکس‌های هلیکال وارول گزینه‌ای مناسب برای ماشین‌آلاتی هستند که به کارکرد طولانی، راندمان بالا و قابلیت اطمینان نیاز دارند.

گیربکس‌های هلیکال سری RD  و RO با طراحی مدولار تولید شده‌اند که امکان انتخاب و ترکیب آسان قطعات، کاهش هزینه‌های نگهداری و افزایش انعطاف‌پذیری در کاربردهای صنعتی را فراهم می‌کند.

این سری از گیربکس‌ها قابلیت کوپل شدن با موتورهای الکتریکی، موتورهای NEMA و سرووموتورها را داشته و در مدل‌های مختلف برای شرایط نصب متفاوت عرضه می‌شوند.



انواع گیربکس هلیکال وارول

گیربکس‌های هلیکال وارول در دو ساختار اصلی ارائه می‌شوند:

گیربکس هلیکال خطی وارول سری RD

گیربکس هلیکال سری RD  دارای طراحی خطی (In-line) و شافت هم‌محور است. این مدل برای کاربردهایی که نیاز به انتقال قدرت مستقیم، راندمان بالا و فضای نصب محدود دارند، انتخاب مناسبی محسوب می‌شود.

ساختار دو و سه مرحله‌ای این گیربکس امکان دستیابی به نسبت‌های تبدیل متنوع را فراهم کرده و آن را برای طیف گسترده‌ای از ماشین‌آلات صنعتی مناسب می‌کند.

گیربکس هلیکال زاویه راست وارول سری RO

گیربکس هلیکال سری RO  از نوع هلیکال بول یا کرانویل هلیکال (Bevel Helical) بوده و با طراحی زاویه راست و هالو شافت، برای کاربردهایی که نیاز به تغییر جهت انتقال نیرو دارند مورد استفاده قرار می‌گیرد.

این سری با بهره‌گیری از ساختار سه مرحله‌ای، راندمان بالا و قابلیت تحمل گشتاورهای زیاد، برای کاربردهای صنعتی سنگین‌تر مناسب است.

ویژگی‌های گیربکس هلیکال وارول RD / RO

1. راندمان انتقال قدرت بالا

استفاده از چرخ‌دنده‌های هلیکال باعث کاهش اصطکاک داخلی و افزایش بازده گیربکس شده و انرژی کمتری در فرآیند انتقال قدرت تلف می‌شود.

2. ساختار مدولار

طراحی مدولار گیربکس‌های وارول امکان سفارشی‌سازی، نصب آسان و مدیریت بهتر قطعات را فراهم می‌کند.

3. مقاومت مکانیکی بالا

چرخ‌دنده‌ها از فولاد آلیاژی سمانته و سخت‌کاری‌شده ساخته شده‌اند که مقاومت بالایی در برابر فشار و سایش ایجاد می‌کند.

4. طول عمر بالا

استفاده از روغن سنتتیک با قابلیت روانکاری طولانی‌مدت، یاتاقان‌های مقاوم و قطعات با کیفیت، موجب افزایش عمر کاری گیربکس می‌شود.

5. نگهداری آسان

طراحی بهینه و ساختار استاندارد این گیربکس‌ها باعث کاهش هزینه‌های تعمیر و نگهداری می‌شود.

قابلیت استفاده در شرایط خاص

6. امکان سفارش گیربکس با:

• آب‌بندهای Silicone و Viton
• روانکارهای ویژه
• نسخه ATEX برای محیط‌های انفجاری
• پوشش‌ها و رنگ‌های مخصوص صنایع شیمیایی و دریایی

کاربردهای گیربکس هلیکال وارول RD / RO

گیربکس‌های هلیکال وارول به دلیل راندمان بالا و قابلیت اطمینان مناسب در صنایع مختلف مورد استفاده قرار می‌گیرند:

• ماشین‌آلات صنعتی عمومی
• ماشین‌آلات صنایع غذایی
• خطوط تولید و انتقال مواد
• ماشین ابزار
• صنایع خودروسازی
• ماشین‌آلات کشاورزی
• تجهیزات مجهز به موتورهای الکتریکی
• سیستم‌های انتقال قدرت صنعتی

مشخصات فنی گیربکس هلیکال وارول سری RD

مشخصه	مقدار
نوع گیربکس	هلیکال خطی (In-line Helical)
سری	RD
جهت شافت	هم‌محور (Coaxial)
نوع شافت	شافت توپر (Solid Shaft)
ساختار	مدولار
تعداد مراحل	دو و سه مرحله‌ای
توان ورودی	1.8 _ 78.2 KW
نسبت تبدیل	2.25_630
سرعت ورودی	1400و 1800 دور بر دقیقه
گشتاور خروجی	50تا 2000 نیوتن‌متر
جنس چرخ‌دنده	فولاد آلیاژی
روانکاری	روغن سنتتیک مادام‌العمر



مشخصات فنی گیربکس هلیکال وارول سری RO

مشخصه	مقدار
نوع گیربکس	هلیکال بول / کرانویل (Bevel Helical)
سری	RO
جهت شافت	زاویه راست (Right Angle)
نوع شافت	هالو شافت (Hollow Shaft)
ساختار	مدولار
تعداد مراحل	سه مرحله‌ای
توان ورودی	2.7_40
نسبت تبدیل	6.3_315
سرعت ورودی	1400و 1800 دور بر دقیقه
گشتاور خروجی	100تا بیش از 5000 نیوتن‌متر
جنس چرخ‌دنده	فولاد آلیاژی سخت‌کاری‌شده
روانکاری	روغن سنتتیک با طول عمر بالا



گیربکس هلیکال بول / کرانویل وارول سری RV /RO2

گیربکس هلیکال بول یا کرانویل وارول یکی از سری‌های قدرتمند محصولات شرکت Varvel ایتالیا در زمینه انتقال قدرت صنعتی است که برای کاربردهایی با نیاز به راندمان بالا، انتقال گشتاور مناسب و تغییر جهت انتقال نیرو طراحی شده است.

در این نوع گیربکس، ترکیب چرخ‌دنده‌های هلیکال و مخروطی (Bevel) باعث ایجاد انتقال قدرت روان، کاهش تلفات انرژی و افزایش مقاومت مکانیکی می‌شود. این ویژگی‌ها باعث شده است گیربکس‌های کرانویل وارول در ماشین‌آلات صنعتی، خطوط انتقال مواد و تجهیزات با کارکرد مداوم کاربرد گسترده‌ای داشته باشند.

گیربکس‌های سری RV  و RO2 با ساختار مدولار، طراحی مقاوم و قابلیت نصب متنوع، برای طیف وسیعی از کاربردهای صنعتی طراحی شده‌اند. این گیربکس‌ها در مدل‌های مختلف با شافت هالو، فلنج‌دار، پایه‌دار و بازوی گشتاور قابل ارائه هستند.

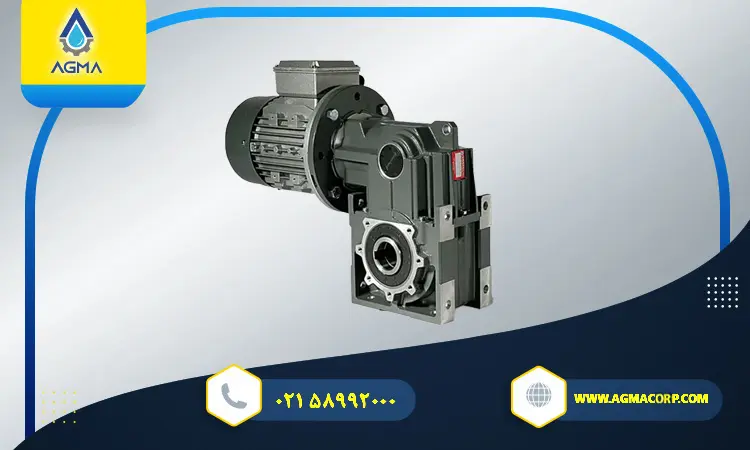

گیربکس هلیکال بول / کرانویل وارول سری RV

گیربکس هلیکال بول / کرانویل وارول سری  RV یکی از محصولات انتقال قدرت شرکت Varvel ایتالیا است که با طراحی زاویه راست (Right Angle) برای کاربردهایی که نیاز به تغییر جهت انتقال نیرو و دستیابی به گشتاور مناسب دارند، توسعه یافته است.

در این گیربکس از ترکیب چرخ‌دنده‌های مخروطی (Bevel) و هلیکال (Helical) استفاده شده است. این ساختار باعث افزایش راندمان، عملکرد نرم‌تر، کاهش صدا و بهبود مقاومت گیربکس در شرایط کاری صنعتی می‌شود.

گیربکس RV وارول به دلیل ساختار مدولار، قابلیت نصب متنوع و امکان استفاده در کاربردهای صنعتی مختلف، برای ماشین‌آلاتی که به انتقال قدرت مطمئن و کارکرد مداوم نیاز دارند، گزینه‌ای مناسب محسوب می‌شود.

ویژگی‌های گیربکس هلیکال بول وارول سری RV

• طراحی زاویه دار (90 درجه) برای تغییر مسیر انتقال قدرت
• استفاده از چرخ‌دنده‌های مخروطی هلیکال با راندمان بالا
• ساختار مدولار و انعطاف‌پذیر
• مقاومت مناسب در برابر بارهای مکانیکی
• عملکرد روان و کم‌صدا
• طول عمر بالا و قابلیت اطمینان مناسب
• هزینه پایین نگهداری و تعمیرات
• امکان نصب در موقعیت‌های مختلف
• قابلیت استفاده در نسخه ATEX برای محیط‌های دارای خطر انفجار



مشخصات فنی گیربکس هلیکال بول وارول RV

مشخصه	مقدار
نوع گیربکس	Bevel Helical Gearbox
سری	RV
جهت شافت	زاویه راست (Right Angle)
نوع شافت	هالو شافت (Hollow Shaft)
ساختار	مدولار
تعداد مراحل	سه مرحله‌ای
توان ورودی	2.7تا 40 کیلووات
گشتاور خروجی	100تا 5000 نیوتن‌متر
نسبت تبدیل	6.3تا 315
سرعت ورودی	1400و 1800 دور بر دقیقه
جنس پوسته	آلومینیوم دایکاست و چدن خاکستری



کاربردهای گیربکس هلیکال بول وارول RV

گیربکس RV وارول در صنایع مختلفی مورد استفاده قرار می‌گیرد:

• ماشین‌آلات صنایع غذایی
• خطوط انتقال مواد
• ماشین ابزار
• صنایع خودروسازی
• تجهیزات ساختمانی
• سیستم‌های انتقال قدرت صنعتی
• ماشین‌آلات مجهز به موتورهای الکتریکی

گیربکس کرانویل وارول سری RO2

گیربکس کرانویل وارول سری RO2 یک گیربکس دو مرحله‌ای (Two Stage) از نوع کرانویل پینیون است که برای کاربردهایی با نیاز به کاهش سرعت در ابعاد کوچک و متوسط طراحی شده است.

این سری به دلیل طراحی کامپکت، قابلیت اتصال آسان به موتورهای مختلف و تنوع در شافت خروجی، در تجهیزاتی مانند سیستم‌های انتقال مواد و نوار نقاله‌ها کاربرد دارد.

ویژگی‌های گیربکس کرانویل وارول RO2

• طراحی دو مرحله‌ای برای کاهش سرعت
• مناسب برای درایوهای کوچک و متوسط
• تولید در 4 سایز مختلف
• دارای 17 نسبت تبدیل برای هر سایز
• قابلیت انتخاب انواع شافت خروجی:

1. هالو شافت با جای خار

2. هالو شافت با شرینک دیسک
3. سالید شافت معمولی
4. سالید شافت دوطرفه

• امکان نصب با فلنج B5
• قابلیت اتصال آسان موتورهای IEC و NEMA
• امکان تغییر فلنج و کوپلینگ متناسب با نیاز پروژه





مشخصات فنی گیربکس کرانویل وارول RO2

مشخصه	مقدار
نوع گیربکس	Bevel Gearbox
سری	RO2
تعداد مراحل	دو مرحله‌ای
تعداد سایز	4 سایز
جنس پوسته	آلومینیوم ریخته‌گری
نسبت‌های تبدیل	17 نسبت برای هر سایز
گشتاور خروجی	80 تا 550 نیوتن‌متر
نوع شافت خروجی	هالو شافت، سالید شافت، شرینک دیسک



گیربکس خورشیدی وارول سری  RG (Varvel Planetary Gearbox)

گیربکس خورشیدی وارول سری   RG یکی از محصولات دقیق شرکت  Varvel ایتالیا در حوزه انتقال قدرت است که برای کاربردهایی با نیاز به دقت بالا، ابعاد فشرده، سرعت زیاد و انتقال حرکت با کمترین میزان لقی طراحی شده است.

ساختار گیربکس‌های خورشیدی بر پایه مجموعه چرخ‌دنده خورشیدی، چرخ‌دنده‌های سیاره‌ای و رینگ داخلی است که امکان انتقال گشتاور مناسب در ابعاد کوچک را فراهم می‌کند. این طراحی باعث افزایش راندمان، کاهش وزن و بهبود عملکرد گیربکس در سیستم‌های دقیق صنعتی می‌شود.

گیربکس خورشیدی وارول سری RG با شافت هم‌محور (Coaxial) و خروجی سالید شافت تولید شده و برای کاربردهایی که کنترل دقیق حرکت و عملکرد پایدار اهمیت دارد، گزینه‌ای مناسب محسوب می‌شود.

ویژگی‌های گیربکس خورشیدی وارول سری RG

• دقت بالا و لقی کم

یکی از مهم‌ترین ویژگی‌های سری RG، طراحی با Backlash پایین است که باعث افزایش دقت موقعیت‌دهی و کنترل بهتر حرکت در ماشین‌آلات دقیق می‌شود.

• راندمان بالا

ساختار خورشیدی این گیربکس امکان انتقال قدرت با اتلاف کمتر را فراهم کرده و باعث افزایش بهره‌وری سیستم می‌شود.

• طراحی فشرده و وزن کم

به دلیل ساختار چندچرخ‌دنده‌ای، گیربکس خورشیدی وارول می‌تواند گشتاور مناسبی را در ابعاد کوچک منتقل کند و برای فضاهای محدود مناسب است.

• مقاومت و طول عمر بالا

استفاده از پوسته فولادی سخت‌کاری‌شده، چرخ‌دنده‌های مقاوم و روانکاری دائمی با روغن سنتتیک باعث افزایش دوام گیربکس در شرایط کاری مختلف می‌شود.

• عملکرد کم‌صدا

طراحی دقیق چرخ‌دنده‌ها و استفاده از قطعات با کیفیت، موجب کاهش لرزش و صدای عملکرد گیربکس می‌شود.

• نصب و نگهداری آسان

طراحی استاندارد گیربکس امکان نصب ساده و سرویس آسان را فراهم می‌کند.



مشخصات فنی گیربکس خورشیدی وارول سری RG

مشخصه	مقدار
نوع گیربکس	خورشیدی (Planetary Gearbox)
برند	Varvel
سری	RG
جهت شافت	هم‌محور (Coaxial)
نوع شافت خروجی	سالید شافت (Solid Shaft)
تعداد مراحل	تک مرحله‌ای
ویژگی عملکرد	Precision / Low Backlash
گشتاور خروجی	20 تا 500 نیوتن‌متر
سرعت ورودی	2500 تا 4800 دور بر دقیقه
نسبت تبدیل	3.1 تا 100
جنس پوسته	فولاد سخت‌کاری و تمپر شده
جنس چرخ‌دنده‌ها	فولاد آلیاژی و سخت‌کاری‌شده
روانکاری	روغن سنتتیک با روانکاری طولانی‌مدت



کاربردهای گیربکس خورشیدی وارول RG

گیربکس خورشیدی RG به دلیل دقت بالا و عملکرد مطمئن در کاربردهای مختلف صنعتی استفاده می‌شود:

• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات دقیق
• تجهیزات کنترل حرکت
• ماشین‌آلات صنایع غذایی
• تجهیزات مجهز به موتورهای DC
• سیستم‌های نیازمند موقعیت‌دهی دقیق
• ماشین‌آلاتی که نیاز به سرعت بالا و لقی کم دارند

قابلیت‌های سفارشی گیربکس خورشیدی وارول RG

برای شرایط کاری خاص، امکان ارائه نسخه‌های سفارشی وجود دارد:

• آب‌بندهای Silicone و Viton برای شرایط دمایی خاص
• روانکارهای ویژه
• پوشش‌ها و رنگ‌های مخصوص صنایع مختلف
• فلنج و کوپلینگ مخصوص سرووموتورها
• کوپلینگ ورودی موتورهای NEMA



گیربکس‌های مرکب وارول سری RT/RT، RS/RS و  RA

معرفی گیربکس‌های مرکب وارول

گیربکس‌های مرکب وارول (Varvel Combined Gearboxes) برای کاربردهایی طراحی شده‌اند که نیاز به نسبت تبدیل بسیار بالا، کاهش سرعت زیاد و افزایش گشتاور خروجی دارند. این گیربکس‌ها با ترکیب چند مرحله انتقال قدرت، امکان دستیابی به نسبت‌هایی را فراهم می‌کنند که در گیربکس‌های حلزونی تک مرحله‌ای قابل دستیابی نیست.

ساختار مرکب این گیربکس‌ها باعث می‌شود در کنار کاهش قابل توجه دور خروجی، عملکرد پایدار، قابلیت اطمینان بالا و انعطاف‌پذیری مناسبی در کاربردهای صنعتی ارائه شود.

گیربکس‌های مرکب وارول در سه ساختار اصلی عرضه می‌شوند:

• گیربکس مرکب RT/RT
• گیربکس مرکب RS/RS
• گیربکس مرکب RA



گیربکس مرکب وارول سری RT/RT

گیربکس مرکب سری  RT/RT از ترکیب دو گیربکس حلزونی سری RT ساخته شده است. این ساختار برای دستیابی به نسبت‌های تبدیل بسیار بالا طراحی شده و در کاربردهایی که نیاز به سرعت خروجی بسیار پایین دارند، مورد استفاده قرار می‌گیرد.

این مدل نسبت به یک گیربکس حلزونی معمولی یا ترکیب گیربکس حلزونی با پیش‌مرحله XA، امکان دستیابی به کاهش دور بیشتری را فراهم می‌کند.

ویژگی‌های گیربکس RT/RT

• نسبت تبدیل بسیار بالا
• طراحی مدولار
• هزینه نگهداری پایین
• طول عمر بالا
• قابلیت اطمینان مناسب
• نصب و سرویس آسان
• روانکاری طولانی‌مدت
• عملکرد مناسب در کاربردهای صنعتی مداوم



مشخصات فنی گیربکس RT/RT

مشخصه	مقدار
نوع گیربکس	حلزونی مرکب
ترکیب	دو گیربکس سری RT
جهت شافت	زاویه راست
نوع شافت	هالو شافت
توان ورودی	0.5 تا 12.5 کیلووات
گشتاور خروجی	20 تا 1000 نیوتن‌متر
نسبت تبدیل	420 تا 10000
سرعت ورودی	1400 و 1800 دور بر دقیقه
ساختار	مدولار
استاندارد ویژه	ATEX



کاربردهای گیربکس RT/RT

• ماشین‌آلات صنایع غذایی
• تجهیزات انتقال مواد
• ماشین ابزار
• صنایع شیمیایی
• تجهیزات صنعتی نیازمند کاهش دور زیاد
• سیستم‌های محرک با سرعت خروجی پایین



گیربکس مرکب وارول سری RS/RS

گیربکس مرکب RS/RS از اتصال دو گیربکس حلزونی سری RS تشکیل شده است. این طراحی برای دستیابی به نسبت‌های تبدیل بسیار بالا توسعه یافته و در شرایطی استفاده می‌شود که کاهش سرعت بیشتری نسبت به گیربکس‌های حلزونی معمولی مورد نیاز است.

این سری امکان دستیابی به نسبت تبدیل بالاتر از یک گیربکس حلزونی تکی یا ترکیب گیربکس حلزونی با پیش‌مرحله XA را فراهم می‌کند.

ویژگی‌های گیربکس RS/RS

• قابلیت دستیابی به نسبت تبدیل بسیار بالا
• ساختار مدولار
• مقاومت مکانیکی مناسب
• عملکرد قابل اعتماد در شرایط صنعتی
• هزینه پایین نگهداری
• روانکاری طولانی‌مدت
• قابلیت استفاده در کاربردهای متنوع

مشخصات فنی گیربکس RS/RS

مشخصه	مقدار
نوع گیربکس	حلزونی مرکب
ترکیب	دو گیربکس سری RS
جهت شافت	زاویه راست
نوع شافت	هالو شافت
توان ورودی	0.5 تا 24.9 کیلووات
گشتاور خروجی	20 تا 2000 نیوتن‌متر
نسبت تبدیل	420 تا 10000
سرعت ورودی	1400 و 1800 دور بر دقیقه
استاندارد ویژه	ATEX



کاربردهای گیربکس RS/RS

• صنایع غذایی
• صنایع شیمیایی
• ماشین‌آلات صنعتی
• ماشین ابزار
• تجهیزات انتقال قدرت
• سیستم‌های نیازمند کاهش دور بالا



گیربکس مرکب وارول سری RA

گیربکس مرکب سری RA از ترکیب یک گیربکس حلزونی سری RS با یک پیش‌مرحله (Pre-stage) سری XA ساخته شده است.

هدف از این طراحی، دستیابی به نسبت‌های تبدیل بالاتر از گیربکس‌های حلزونی معمولی است. این ساختار باعث می‌شود گیربکس RA برای کاربردهایی که نیاز به سرعت خروجی بسیار پایین و گشتاور بالا دارند، مناسب باشد.

ویژگی‌های گیربکس RA

• ترکیب RS با پیش‌مرحله XA
• نسبت تبدیل بالا
• ساختار مدولار
• طول عمر بالا
• قابلیت اطمینان مناسب
• هزینه نگهداری پایین
• نصب و سرویس آسان
• قابلیت استفاده در شرایط کاری مختلف





مشخصات فنی گیربکس RA

مشخصه	مقدار
نوع گیربکس	حلزونی مرکب
ترکیب	RS + XA Pre-stage
جهت شافت	زاویه راست
نوع شافت	هالو شافت
توان ورودی	0.5 تا 24.9 کیلووات
گشتاور خروجی	2 تا 5 کیلو نیوتن‌متر
نسبت تبدیل	25 تا 800
سرعت ورودی	1400 و 1800 دور بر دقیقه
استاندارد ویژه	ATEX



کاربردهای گیربکس RA

• ماشین‌آلات صنایع غذایی
• صنایع شیمیایی
• ماشین ابزار
• تجهیزات صنعتی با نیاز به کاهش دور زیاد
• سیستم‌های انتقال قدرت با گشتاور بالا

اجزای اصلی گیربکس‌های مرکب وارول

در ساخت گیربکس‌های مرکب Varvel از قطعات صنعتی مقاوم استفاده شده است:

• چرخ‌حلزون برنزی
• شفت حلزونی از فولاد آلیاژی
• چرخ‌دنده‌های فولاد آلیاژی سمانته و سخت‌کاری‌شده
• یاتاقان‌های ساچمه‌ای یا رولربرینگ مخروطی
• آب‌بندهای NBR
• پوسته آلومینیومی دایکاست
• پوسته چدن خاکستری در سایزهای بزرگ‌تر
• روغن سنتتیک با روانکاری طولانی‌مدت

قابلیت‌های سفارشی گیربکس‌های مرکب وارول

برای شرایط کاری خاص امکان ارائه موارد زیر وجود دارد:

• آب‌بند Silicone و Viton
• روانکارهای ویژه دمای بالا و پایین
• پوشش و رنگ مخصوص صنایع شیمیایی و دریایی
• نسخه ATEX برای محیط‌های دارای خطر انفجار
• فلنج و کوپلینگ سرووموتور
• اتصال موتورهای NEMA

فروش گیربکس وارول (Varvel Gearbox)

گیربکس وارول (Varvel) یکی از برندهای معتبر اروپایی در زمینه طراحی و تولید تجهیزات انتقال قدرت صنعتی است که با ارائه طیف گسترده‌ای از گیربکس‌های حلزونی، هلیکال، کرانویل، خورشیدی و مرکب، پاسخگوی نیاز صنایع مختلف می‌باشد.

آگما با ارائه انواع گیربکس‌های وارول، امکان تأمین تجهیزات انتقال قدرت متناسب با شرایط کاری و نیاز پروژه‌های صنعتی را فراهم می‌کند. انتخاب صحیح گیربکس، نقش مهمی در افزایش راندمان سیستم، کاهش استهلاک تجهیزات و بهبود عملکرد ماشین‌آلات دارد؛ به همین دلیل فرآیند فروش گیربکس وارول در آگما بر پایه بررسی دقیق مشخصات فنی و شرایط کاری انجام می‌شود.

خدمات فروش گیربکس وارول در آگما

مشاوره تخصصی انتخاب گیربکس

انتخاب گیربکس مناسب نیازمند بررسی پارامترهای مختلفی مانند توان موتور، سرعت ورودی، سرعت خروجی، گشتاور مورد نیاز، نوع نصب و شرایط محیطی است.

کارشناسان آگما با بررسی این موارد، مناسب‌ترین مدل گیربکس وارول را برای کاربرد مورد نظر پیشنهاد می‌کنند.

تأمین گیربکس متناسب با کاربرد صنعتی

گیربکس‌های وارول برای صنایع مختلف از جمله موارد زیر قابل ارائه هستند:

• صنایع غذایی و بسته‌بندی
• ماشین‌آلات تولیدی
• خطوط انتقال مواد
• ماشین ابزار
• صنایع شیمیایی
• تجهیزات اتوماسیون صنعتی
• ماشین‌آلات کشاورزی

بررسی فنی پیش از خرید

پیش از فروش گیربکس وارول، پارامترهای مهم سیستم بررسی می‌شوند:

• توان موتور الکتریکی
• نسبت تبدیل مورد نیاز
• گشتاور خروجی
• نوع شافت ورودی و خروجی
• نحوه نصب گیربکس
• شرایط کاری و محیط نصب

این بررسی باعث می‌شود گیربکس انتخاب‌شده عملکرد مناسب و طول عمر بالاتری داشته باشد.

دریافت مشاوره و استعلام قیمت گیربکس وارول

برای انتخاب و خرید گیربکس وارول، کافی است مشخصات فنی دستگاه یا کاربرد موردنظر خود را در اختیار کارشناسان آگما قرار دهید تا مناسب‌ترین مدل  پیشنهاد شود.

خرید گیربکس وارول (Varvel Gearbox)

انتخاب صحیح گیربکس وارول نقش مهمی در عملکرد، راندمان و طول عمر تجهیزات صنعتی دارد. برای خرید گیربکس وارول باید مشخصات فنی دستگاه، شرایط کاری و نیاز سیستم انتقال قدرت بررسی شود تا مدل مناسب انتخاب گردد.

گیربکس‌های وارول در سری‌های مختلفی مانند حلزونی، هلیکال، کرانویل، خورشیدی و مرکب تولید می‌شوند و هر مدل برای شرایط کاری مشخصی طراحی شده است.

نکات مهم هنگام خرید گیربکس وارول

انتخاب نوع گیربکس

نوع گیربکس باید متناسب با کاربرد انتخاب شود؛ برای مثال گیربکس‌های حلزونی برای کاهش دور و کاربردهای عمومی، گیربکس‌های هلیکال برای راندمان بالاتر و گیربکس‌های خورشیدی برای کاربردهای دقیق و گشتاور بالا استفاده می‌شوند.

بررسی نسبت تبدیل

نسبت تبدیل تعیین‌کننده سرعت خروجی گیربکس است و باید بر اساس دور مورد نیاز دستگاه انتخاب شود.

بررسی گشتاور خروجی

میزان گشتاور مورد نیاز بار، یکی از مهم‌ترین پارامترها در انتخاب گیربکس است و انتخاب نادرست آن می‌تواند باعث کاهش عمر تجهیزات شود.

توجه به شرایط نصب

نوع شافت، فضای نصب، نحوه اتصال موتور و موقعیت قرارگیری گیربکس باید قبل از خرید بررسی شود.

اطلاعات مورد نیاز برای خرید گیربکس وارول

برای انتخاب دقیق مدل مناسب، ارائه اطلاعات زیر ضروری است:

• توان موتور
• دور ورودی و خروجی
• گشتاور مورد نیاز
• نوع کاربرد
• نحوه نصب
• شرایط محیطی کارکرد

نحوه نصب گیربکس وارول (Varvel Gearbox)

نصب صحیح گیربکس وارول تأثیر مستقیمی بر عملکرد، میزان صدا، راندمان و طول عمر قطعات داخلی آن دارد. قبل از راه‌اندازی، باید گیربکس مطابق شرایط نصب توصیه‌شده و با رعایت اصول هم‌محوری و اتصال مکانیکی نصب شود.

مراحل نصب گیربکس وارول

1. بررسی محل نصب

محل نصب گیربکس باید دارای سطح صاف، استحکام کافی و بدون لرزش باشد. همچنین باید فضای کافی برای گردش هوا، سرویس و بازرسی دوره‌ای در نظر گرفته شود.

2. اتصال موتور به گیربکس

اتصال موتور باید با استفاده از فلنج و کوپلینگ مناسب انجام شود. هم‌محوری دقیق موتور و گیربکس از ایجاد بار اضافی روی شافت، افزایش لرزش و کاهش عمر یاتاقان‌ها جلوگیری می‌کند.

3. نصب شافت خروجی

اتصال گیربکس به ماشین باید مطابق ظرفیت شافت خروجی انجام شود. در مدل‌های هالو شافت، سالید شافت یا فلنج‌دار، استفاده از تجهیزات اتصال مناسب برای جلوگیری از اعمال نیروهای اضافی ضروری است.

4. کنترل قبل از راه‌اندازی

پیش از شروع کار باید موارد زیر بررسی شود:

• صحت جهت چرخش موتور
• محکم بودن اتصالات
• وضعیت روانکاری گیربکس
• عدم وجود لرزش یا صدای غیرعادی

  .5 راه‌اندازی اولیه

در اولین ساعات کارکرد، عملکرد گیربکس باید از نظر دما، صدا و ارتعاش بررسی شود تا از نصب صحیح و عملکرد مناسب مجموعه اطمینان حاصل شود.

نکات مهم نصب گیربکس وارول

• از نصب گیربکس در شرایطی که باعث ایجاد بار شعاعی یا محوری بیش از ظرفیت شود، جلوگیری شود.
• موقعیت نصب باید مطابق مشخصات فنی مدل انتخابی باشد.
• برای محیط‌های خاص مانند صنایع غذایی، شیمیایی یا مناطق دارای خطر انفجار، استفاده از نسخه متناسب با شرایط کاری ضروری است.
