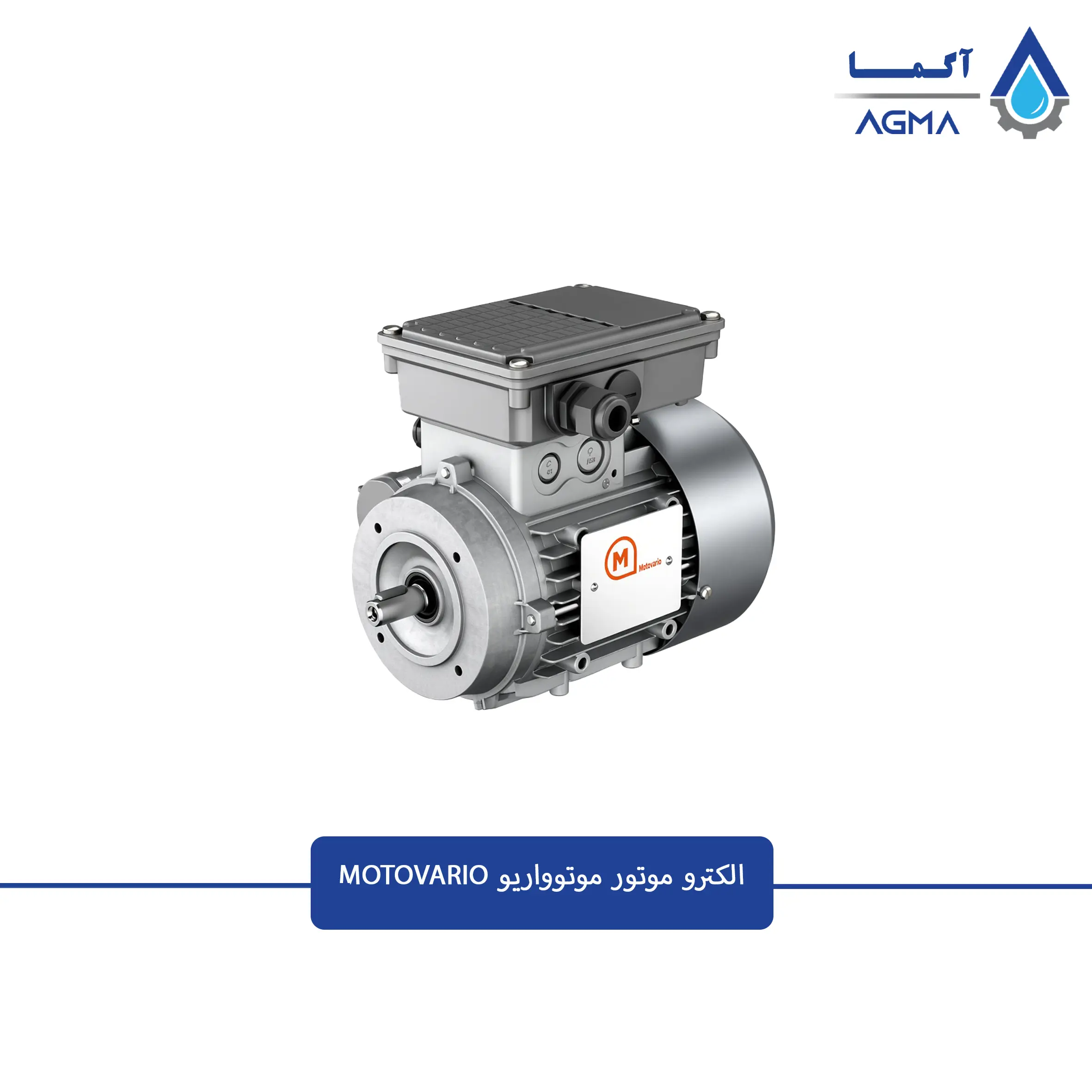

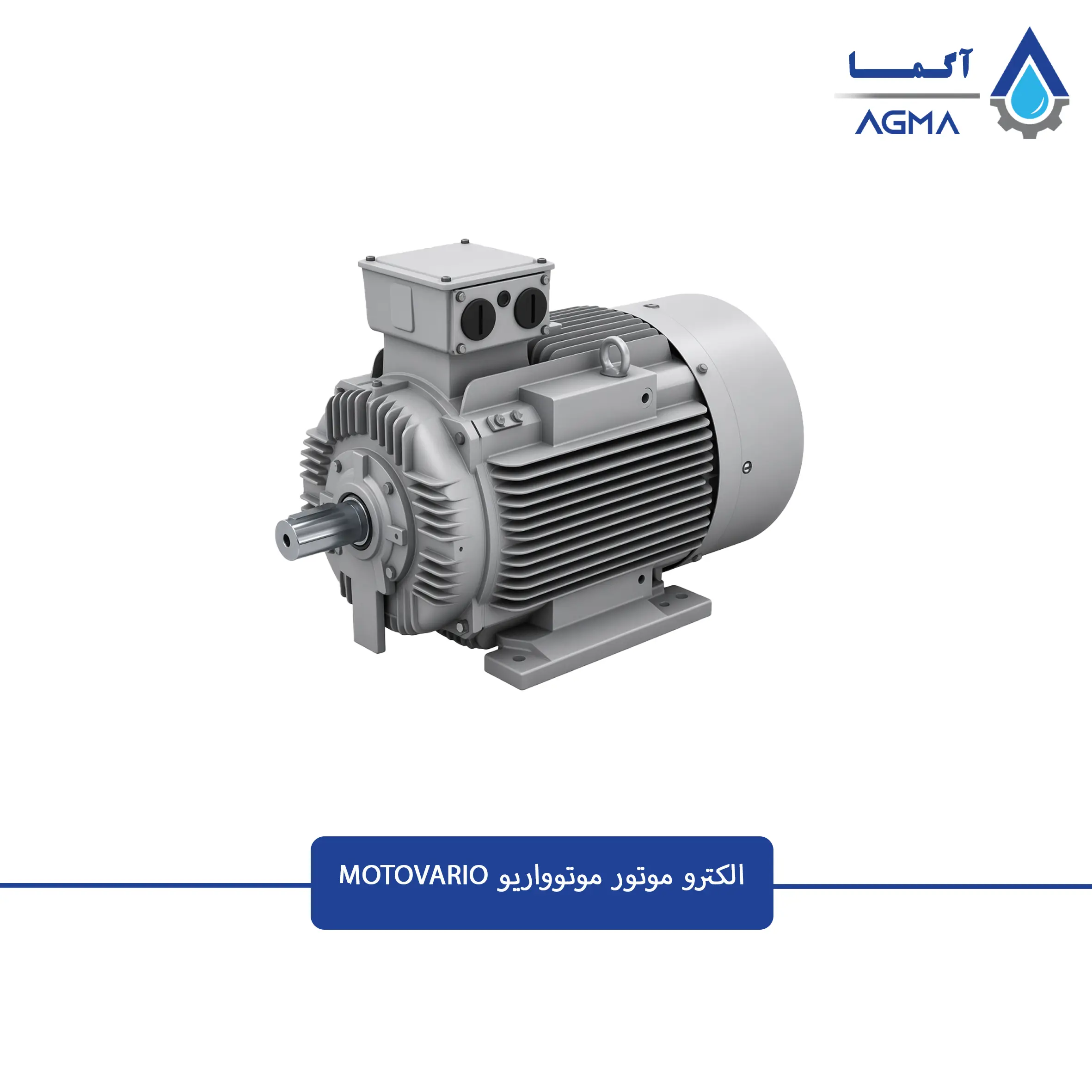

الکتروموتور موتوواریو MOTOVARIO

Motovario  یک شرکت ایتالیایی فعال در حوزه انتقال قدرت و تجهیزات الکترومکانیکی است که فعالیت خود را از سال ۱۹۶۵ آغاز کرده است. این مجموعه در طول چند دهه فعالیت، از یک تولیدکننده ایتالیایی به یک مجموعه بین‌المللی با حضور در بازارهای مختلف جهان تبدیل شده و امروز به‌عنوان یکی از تولیدکنندگان تجهیزات انتقال قدرت و سیستم‌های محرکه صنعتی شناخته می‌شود. Motovario در حال حاضر بخشی از گروه TECO  است؛ مجموعه‌ای که از توسعه و رشد فعالیت‌های صنعتی این برند پشتیبانی می‌کند. تمرکز شرکت Motovario تنها به گیربکس محدود نیست و سبد محصولات آن مجموعه‌ای از تجهیزات انتقال قدرت و محرکه را پوشش می‌دهد؛ از جمله گیربکس‌های حلزونی، هلیکال، کرانویل، شافت موازی و شافت‌ مستقیم ، موتورگیربکس‌ها، الکتروموتورهای استاندارد IEC، موتورهای اینورتری و واریاتورهای دور متغیر. این تنوع باعث شده محصولات Motovario در طیف گسترده‌ای از ماشین‌آلات و کاربردهای صنعتی مورد استفاده قرار گیرند.

الکتروموتورهای Motovario ایتالیا

در بخش الکتروموتورها، Motovario  طیف متنوعی از موتورهای آسنکرون (القایی) سه‌فاز و تک‌فاز استاندارد IEC را ارائه می‌کند. این موتورها به‌صورت کاملاً بسته و با سیستم تهویه خارجی طراحی شده‌اند و در ساخت روتور آنها از قفس سنجابی آلومینیومی یا آلیاژ آلومینیوم استفاده می‌شود و سیم پیچ های آن تمام مس می باشد.

محدوده توان الکتروموتورهای سری  M ، بسته به نوع، فریم و پیکربندی، از حدود ۰.۰۹ تا ۹۰ کیلووات را پوشش می‌دهد. همچنین امکان انتخاب موتور در فریم‌ها و آرایش‌های مختلف نصب از جمله B3، B5 و B14 وجود دارد. در مدل‌های مختلف نیز می‌توان بر اساس نیاز کاربرد، تعداد قطب، راندمان، ترمز، سیستم خنک‌کاری و تجهیزات کنترلی مناسب را انتخاب کرد.

از نظر راندمان انرژی، خانواده موتورهای سه‌فاز Motovario شامل سری‌های TS  با  راندمان TH ، IE1 با راندمان IE2 و TP با راندمان IE3 است. علاوه بر موتورهای تک‌دور، این مجموعه موتورهای دو سرعته سری  D، موتورهای تک‌فاز سری S  و HSE و مدل‌های ترمزدار  TBS ، TBH، TBP  و DB را نیز ارائه می‌کند.

در موتورهای ترمزدار، بسته به نیاز ماشین، امکان استفاده از ترمزهای FM، ML  و MS وجود دارد که از نظر نوع تغذیه، سرعت عملکرد، رفتار ترمزگیری و قابلیت تنظیم گشتاور با یکدیگر تفاوت دارند. همچنین در صورت نیاز، تجهیزاتی مانند انکودر، هیتر ضد میعان، حفاظت حرارتی، شافت دوسر، فلنج‌های مختلف، اتصال سریع و سیستم ضدبرگشت قابل استفاده هستند.

قیمت الکتروموتور Motovario

قیمت الکتروموتور موتوواریو یک عدد ثابت نیست و با توجه به مشخصات فنی موتور، پیکربندی مورد نیاز و شرایط تأمین تغییر می‌کند. از آنجا که این موتورها به‌عنوان تجهیزات وارداتی تأمین می‌شوند، نرخ ارز، شرایط واردات، موجودی و زمان تأمین نیز می‌توانند بر قیمت نهایی تأثیر داشته باشند. بنابراین اعلام یک قیمت واحد برای تمام مدل‌های Motovario از نظر فنی و تجاری دقیق نیست.

چه عواملی بر قیمت الکتروموتور Motovario تأثیر می‌گذارند؟

مهم‌ترین عامل، پیکربندی فنی موتور است. توان نامی، سرعت و تعداد قطب، فریم‌سایز، نوع نصب، ولتاژ، درجه حفاظت و نوع موتور از جمله پارامترهایی هستند که هنگام استعلام باید مشخص شوند. برای مثال، انتخاب میان موتورهای سه‌فاز سری TS، TH و TP فقط یک تفاوت اسمی نیست و سطح راندمان IE1، IE2 یا IE3 نیز در مشخصات و هزینه تأمین موتور مؤثر است.

همچنین در صورت استفاده از موتورهای دو سرعته سری D، موتورهای تک‌فاز S و HSE یا مدل‌های ترمزدار، پیکربندی موتور تغییر کرده و طبیعتاً قیمت آن نیز با یک موتور استاندارد تک‌دور یکسان نخواهد بود.

از طرف دیگر، آپشن‌های مورد نیاز نیز باید در زمان استعلام مشخص شوند. تجهیزاتی مانند ترمز، انکودر، حفاظت حرارتی، هیتر ضد میعان، تهویه اجباری مستقل و برخی تجهیزات کنترلی می‌توانند مشخصات و هزینه نهایی موتور را تغییر دهند.

چرا انتخاب فنی روی هزینه نهایی تأثیر دارد؟

در یک سیستم صنعتی، پایین‌ترین قیمت خرید لزوماً به معنای پایین‌ترین هزینه واقعی نیست. اگر موتور از نظر توان، گشتاور، سرعت، سیکل کاری یا شرایط حرارتی متناسب با بار انتخاب نشود، ممکن است جریان مصرفی افزایش پیدا کند، موتور بیش از ظرفیت حرارتی خود تحت بار قرار گیرد و هزینه‌های تعمیر و توقف دستگاه افزایش یابد.

این موضوع در سیستم‌هایی که الکتروموتور مستقیماً با گیربکس و بار مکانیکی در ارتباط است اهمیت بیشتری دارد. نسبت انتقال گیربکس، گشتاور خروجی، سرعت مورد نیاز و رفتار بار باید با مشخصات موتور هماهنگ باشند. بنابراین پیش از مقایسه قیمت مدل‌های مختلف، ابتدا باید مشخص شود که موتور از نظر فنی برای کاربرد موردنظر مناسب است.

استعلام قیمت الکتروموتور Motovario

برای دریافت قیمت دقیق، بهتر است هنگام استعلام تا حد امکان اطلاعات زیر ارائه شود:

• توان مورد نیاز موتور
• سرعت یا تعداد قطب
• سه‌فاز یا تک‌فاز بودن
• ولتاژ و فرکانس
• فریم‌سایز و نوع نصب
• درجه حفاظت مورد نیاز
• نوع کاربری و سیکل کاری
• نیاز یا عدم نیاز به ترمز
• استفاده از اینورتر
• نیاز به انکودر یا حفاظت حرارتی
• شرایط محیطی مانند دما، ارتفاع و رطوبت
• مشخصات گیربکس و بار متصل به موتور، در صورت استفاده به‌صورت موتورگیربکس

در صورتی که موتور قرار است جایگزین یک الکتروموتور موجود شود، ارسال تصویر پلاک موتور قبلی و مشخصات دستگاه می‌تواند فرآیند شناسایی مدل مناسب را دقیق‌تر کند.

در نهایت، قیمت روز الکتروموتور موتوواریو پس از مشخص‌شدن پیکربندی دقیق، موجودی و شرایط تأمین قابل استعلام است. بنابراین برای انتخاب و خرید صحیح، ابتدا مشخصات فنی موتور باید تعیین شود و سپس قیمت مدل موردنظر استعلام گردد.

نمایندگی الکتروموتور موتوواریو

شرکت آگما به‌عنوان نمایندگی  Motovario  در ایران، در زمینه تأمین و عرضه الکتروموتورهای این برند برای کاربردهای صنعتی فعالیت می‌کند. ارائه مدل‌های مختلف الکتروموتور موتوواریو در کنار مشاوره فنی، امکان انتخاب دقیق موتور متناسب با مشخصات ماشین‌آلات و شرایط کاری را فراهم می‌کند.

آگما با بررسی مشخصات فنی مورد نیاز، امکان انتخاب مدل مناسب از میان سری‌های مختلف Motovario را فراهم می‌کند. این موضوع به‌ویژه در کاربردهایی که الکتروموتور مستقیماً با گیربکس، اینورتر یا یک سیستم انتقال قدرت کار می‌کند اهمیت بیشتری دارد؛ زیرا عدم تطابق موتور با بار و شرایط کاری می‌تواند باعث افزایش جریان، افزایش دمای کاری، کاهش عمر موتور و ایجاد هزینه‌های تعمیر و توقف خط تولید شود.

برای خرید و استعلام قیمت الکتروموتور Motovario از آگما، می‌توان مشخصات فنی دستگاه، توان و دور مورد نیاز یا تصویر پلاک موتور موجود را ارائه کرد تا مدل مناسب بر اساس شرایط واقعی کار و پیکربندی مورد نیاز بررسی شود.

آگما همچنین امکان تأمین الکتروموتورهای موتوواریو در پیکربندی‌های مختلف از جمله موتورهای سه‌فاز و تک‌فاز، مدل‌های IE1، IE2 و IE3، موتورهای دو دور، موتورهای ترمزدار و مدل‌های قابل استفاده با اینورتر را متناسب با نیاز پروژه فراهم می‌کند.

انواع الکتروموتور Motovario

الکتروموتورهای Motovario در خانواده‌های مختلفی برای تأمین نیازهای سیستم‌های انتقال قدرت و ماشین‌آلات صنعتی تولید می‌شوند. این محصولات عمدتاً بر پایه موتورهای آسنکرون قفس سنجابی طراحی شده‌اند و بسته به نوع کاربرد، در پیکربندی‌های سه‌فاز، تک‌فاز، دو دور و ترمزدار عرضه می‌شوند. تفاوت این موتورها تنها در توان نامی نیست؛ بلکه نوع سیم‌پیچی، راندمان، تعداد قطب‌ها، روش خنک‌کاری، سیستم ترمز، نوع نصب، درجه حفاظت و شرایط کاری نیز در انتخاب مدل مناسب مؤثر است.

در ساختار موتورهای موتوواریو، روتور قفس سنجابی از آلومینیوم یا آلیاژ آلومینیوم ریخته‌گری ساخته می‌شود و تهویه سطحی خارجی، گرمای تولیدشده در سیم‌پیچ و هسته را به محیط منتقل می‌کند. در مدل‌های استاندارد، سیستم عایقی کلاس F به‌کار می‌رود و در برخی شرایط کاری امکان استفاده از کلاس H نیز وجود دارد. موتورهای استاندارد معمولاً با IP55 عرضه می‌شوند و بسته به پیکربندی، درجه‌های حفاظتی  IP56 ، IP65  و IP66 نیز قابل ارائه هستند.

از نظر مکانیکی، الکتروموتورهای Motovario با نصب‌های استاندارد B3، B5 و B14 تولید می‌شوند و ترکیب‌هایی مانند B35 و B34 نیز برای کاربردهای خاص در دسترس هستند. تعداد قطب‌های متداول این خانواده 2، 4 و 6 قطب است که مستقیماً بر سرعت نامی موتور، گشتاور و رفتار آن در برابر بار اثر می‌گذارد.

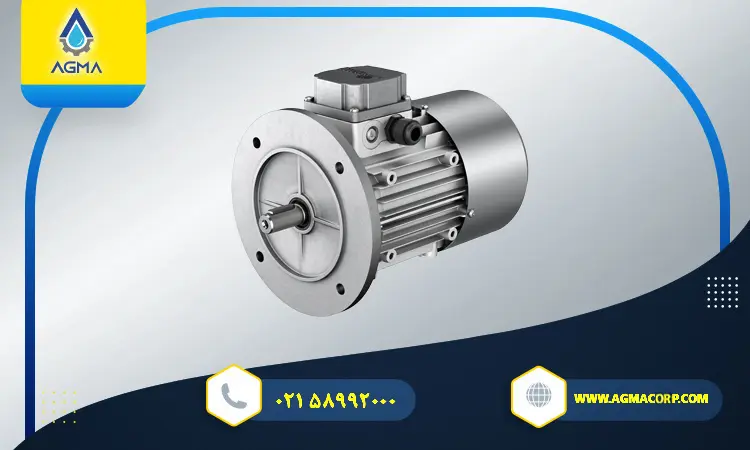

الکتروموتور سه‌فاز Motovario سری TS

سری TS خانواده موتورهای سه‌فاز استاندارد Motovario است که برای کاربردهایی طراحی شده که در آن‌ها نیاز به یک موتور آسنکرون صنعتی با ساختار متعارف و راندمان استاندارد وجود دارد. این موتورها از روتور قفس سنجابی آلومینیومی یا آلیاژ آلومینیوم، سیستم خنک‌کاری سطحی و سیم‌پیچی با عایق کلاس F استفاده می‌کنند.

TS در مدل‌های مختلف با تعداد قطب‌های 2، 4 و 6 قابل استفاده است. بنابراین انتخاب تعداد قطب تنها تعیین‌کننده سرعت موتور نیست و باید متناسب با سرعت مورد نیاز ماشین، گشتاور بار و نحوه انتقال قدرت انجام شود.

در ساختار الکتریکی TS از ورق‌های مغناطیسی با تلفات پایین استفاده می‌شود و هندسه شیارهای استاتور و روتور متناسب با قطب‌بندی موتور طراحی شده است. این طراحی به کاهش گشتاورهای ضربانی، لرزش و نویز کمک می‌کند. روتور نیز در فریم‌های مربوطه به‌صورت دینامیکی بالانس می‌شود تا ارتعاشات مکانیکی در محدوده استاندارد کنترل شود.

مشخصات مهم سری  TS:

• موتور آسنکرون سه‌فاز قفس سنجابی
• راندمان استاندارد IE1
• تعداد قطب‌های 2، 4 و 6
• تهویه سطحی خارجی
• روتور آلومینیومی یا آلیاژ آلومینیوم ریخته‌گری
• کلاس عایقی F
• درجه حفاظت استاندارد IP55
• قابلیت ارائه با IP56، IP65 و IP66
• نصب B3، B5 و B14
• محدوده توان بسته به فریم و پیکربندی، از حدود 0.09 کیلووات تا محدوده‌های بالاتر خانواده سه‌فاز
• قابلیت استفاده در شرایط کاری پیوسته S1

کاربرد سری TS

سری TS برای طیف گسترده‌ای از ماشین‌آلات صنعتی، تجهیزات انتقال مواد، نوار نقاله‌ها، ماشین‌آلات بسته‌بندی، فن‌ها، پمپ‌ها و تجهیزاتی که نیاز به موتور سه‌فاز استاندارد دارند، مورد استفاده قرار می‌گیرد.

الکتروموتور سه‌فاز Motovario سری TH

سری TH نسخه با راندمان بالاتر نسبت به TS است و برای کاربردهایی مورد استفاده قرار می‌گیرد که کاهش مصرف انرژی و افزایش بهره‌وری الکتریکی اهمیت بیشتری دارد. این موتورها از نظر ساختار مکانیکی بر پایه همان معماری موتورهای آسنکرون قفس سنجابی هستند، اما طراحی مدار مغناطیسی و استفاده از ورق‌های مغناطیسی کم‌تلفات، تلفات موتور را کاهش می‌دهد.

در سری  TH، ورق‌های مغناطیسی استاتور با تلفات پایین‌تر نسبت به موتورهای استاندارد به‌کار گرفته می‌شوند. این موضوع در کاربردهایی که موتور برای ساعات طولانی و به‌صورت مداوم کار می‌کند، اهمیت بیشتری پیدا می‌کند؛ زیرا کاهش تلفات در طول زمان می‌تواند به کاهش مصرف انرژی و حرارت تولیدی موتور منجر شود.

مشخصات مهم سری  TH :

• موتور سه‌فاز آسنکرون قفس سنجابی
• راندمان IE2
• تعداد قطب‌های 2، 4 و 6
• کلاس عایقی F
• تهویه سطحی خارجی
• روتور آلومینیومی یا آلیاژ آلومینیوم
• درجه حفاظت استاندارد IP55
• امکان ارائه با درجه‌های حفاظت بالاتر
• نصب B3، B5 و B14
• مناسب برای کارکردهای مداوم صنعتی
• استفاده از ورق‌های مغناطیسی کم‌تلفات برای کاهش تلفات هسته

کاربرد های سری TH :

سری TH برای ماشین‌آلات صنعتی با ساعات کار بالا، سیستم‌های انتقال مواد، پمپ‌ها، فن‌ها، کمپرسورها و تجهیزاتی که مصرف انرژی موتور سهم قابل توجهی از هزینه بهره‌برداری را تشکیل می‌دهد، قابل استفاده است.

الکتروموتور سه‌فاز Motovario سری TP

سری TP در خانواده موتورهای سه‌فاز Motovario به راندمان IE3 اختصاص دارد و برای کاربردهایی طراحی شده است که در آن‌ها بهره‌وری انرژی بالاتر اهمیت دارد. در این موتورها، طراحی مدار مغناطیسی و استفاده از ورق‌های مغناطیسی با تلفات بسیار پایین، در کنار طراحی سیم‌پیچی و روتور، برای کاهش تلفات کلی موتور مورد توجه قرار گرفته است.

یکی از نکات مهم در موتورهای IE3 این است که انتخاب آن‌ها صرفاً بر اساس برچسب راندمان انجام نمی‌شود. توان، تعداد قطب، سرعت کاری، مدت زمان کارکرد، بار موتور و شرایط راه‌اندازی باید هم‌زمان بررسی شوند. بنابراین ممکن است در دو کاربرد با توان یکسان، انتخاب سری یا فریم متفاوت از نظر فنی منطقی باشد.

مشخصات مهم سری  TP

• موتور سه‌فاز آسنکرون قفس سنجابی
• راندمان بالا IE3
• تعداد قطب‌های 2، 4 و 6
• کلاس عایقی F
• تهویه سطحی خارجی
• روتور آلومینیومی یا آلیاژ آلومینیوم ریخته‌گری
• درجه حفاظت استاندارد IP55
• قابلیت ارائه درجه‌های حفاظتی بالاتر
• نصب B3، B5  و  B14
• مناسب برای کارکردهای مداوم و بارهای صنعتی
• استفاده از ورق‌های مغناطیسی با تلفات بسیار پایین

کاربرد های سری TP:
سری TP بیشتر در تجهیزاتی کاربرد دارد که موتور مدت زمان زیادی روشن است یا مصرف انرژی الکتریکی در هزینه بهره‌برداری اهمیت بالایی دارد؛ از جمله خطوط تولید، سیستم‌های انتقال مواد، پمپ‌ها، فن‌های صنعتی، کمپرسورها و ماشین‌آلاتی که به‌صورت مداوم کار می‌کنند.

مقایسه فنی سری های TS، TH  و TP موتوواریو

تفاوت اصلی این سه سری در سطح راندمان انرژی است. TS با TH، IE1 با IE2 و TP با IE3 شناخته می‌شود. بنابراین در انتخاب بین این سه خانواده، علاوه بر توان و دور، باید ساعات کارکرد سالانه، بار واقعی موتور و هزینه انرژی نیز در نظر گرفته شود.

الکتروموتور دو دور Motovario سری  D

سری D  برای کاربردهایی طراحی شده است که ماشین به دو سرعت مشخص نیاز دارد و کنترل سرعت صرفاً با یک سرعت ثابت انجام نمی‌شود. این موتورها برخلاف موتورهای تک‌سرعته، امکان ایجاد دو نقطه کاری مشخص را در اختیار سیستم قرار می‌دهند.

در نسبت قطبی 2/4 یا 4/8، تغییر سرعت می‌تواند با سیم‌پیچی داهلندر (Dahlander) انجام شود. در نسبت‌هایی که نسبت قطبی 2 نیست، مانند 2/8، از دو سیم‌پیچی مستقل استفاده می‌شود.

این ساختار با سیستم‌های کنترل سرعت پیوسته مانند اینورتر تفاوت دارد؛ موتور دو دور، دو سرعت مشخص و از پیش تعریف‌شده ایجاد می‌کند و بنابراین باید سرعت‌های مورد نیاز و تغییرات بار در هر دو نقطه کاری در طراحی مکانیکی لحاظ شوند.

مشخصات مهم سری  D

• موتور سه‌فاز دو دور
• تعداد قطب‌های قابل پیکربندی بر اساس نسبت سرعت
• نسبت‌های متداول 2/4، 4/8 و 2/8
• Dahlander  برای نسبت قطبی 2
• سیم‌پیچی مستقل برای نسبت‌های غیر از 2
• تغذیه معمول V / 50Hz400
• قابلیت استفاده در کاربردهایی با دو سرعت ثابت

کاربرد های سری D :
موتورهای دو دور در ماشین‌آلاتی استفاده می‌شوند که نیاز به دو سرعت کاری مشخص دارند؛ برای مثال برخی سیستم‌های تهویه، تجهیزات انتقال مواد، ماشین‌آلات صنعتی و تجهیزاتی که در مرحله راه‌اندازی یا فرآیند تولید به سرعت متفاوتی نسبت به حالت عادی نیاز دارند.

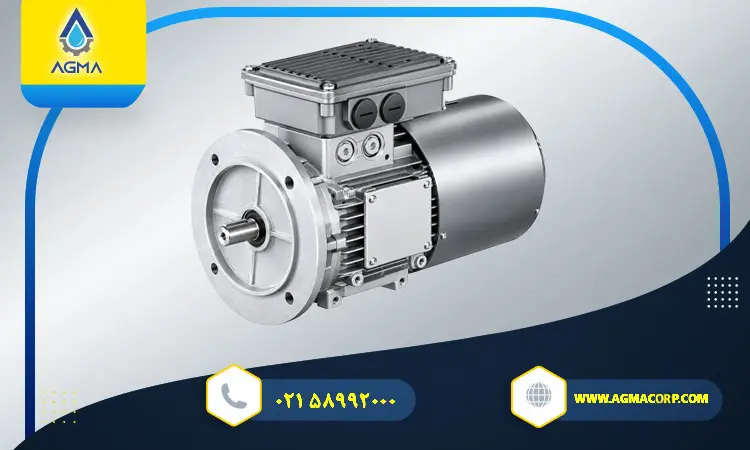

الکتروموتور تک‌فاز Motovario سری  S

سری S  برای کاربردهایی طراحی شده است که دسترسی به برق سه‌فاز وجود ندارد و موتور باید با تغذیه تک‌فاز کار کند. این موتورها ساختار آسنکرون قفس سنجابی دارند و برای کاربردهای سبک و نیمه‌سنگین قابل استفاده هستند. در مدل S از خازن دائم در مدار موتور استفاده می‌شود و موتور برای کارکرد پیوسته S1  طراحی شده است. تغذیه متداول این خانواده 230V / 50Hz است.

مشخصات مهم سری S:

• موتور آسنکرون تک‌فاز
• تغذیه  V / 50Hz230
• خازن دائم
• کلاس عایقی  F
• مناسب برای کارکرد  S1
• ساختار قفس سنجابی
• قابلیت استفاده در ماشین‌آلات تک‌فاز و تجهیزات انتقال قدرت سبک

کاربرد های سری S :
این موتورها در ماشین‌آلات و تجهیزات صنعتی کوچک، سیستم‌های انتقال قدرت سبک، برخی پمپ‌ها، فن‌ها و دستگاه‌هایی که برق سه‌فاز در دسترس ندارند کاربرد دارند.

الکتروموتور تک‌فاز Motovario سری  HSE

سری HSE  نسخه‌ای از موتورهای تک‌فاز Motovario است که برای کاربردهایی طراحی شده که گشتاور راه‌اندازی بالاتری نسبت به موتور تک‌فاز استاندارد مورد نیاز است.

در این مدل علاوه بر خازن دائم، از خازن راه‌انداز نیز استفاده می‌شود. قطع خازن راه‌انداز توسط سیستم الکترونیکی در حدود 70 درصد سرعت نامی انجام می‌شود و برای جلوگیری از باقی ماندن مدار راه‌انداز در شرایط نامناسب، حفاظت داخلی نیز در نظر گرفته شده است.

مشخصات مهم  HSE

• موتور آسنکرون تک‌فاز
• گشتاور راه‌اندازی بالاتر
• خازن دائم + خازن راه‌انداز
• قطع الکترونیکی مدار راه‌انداز
• حفاظت داخلی در برابر طولانی شدن زمان راه‌اندازی
• مناسب برای تجهیزاتی که در لحظه شروع به کار با بار بیشتری مواجه هستند

کاربرد های سری HSE :
از HSE می‌توان در تجهیزاتی مانند کمپرسورها، پمپ‌های گریز از مرکز و ماشین‌آلاتی که نیازمند گشتاور اولیه بالاتر هستند استفاده کرد.

الکتروموتور ترمزدار Motovario

در بسیاری از ماشین‌آلات صنعتی، توقف موتور صرفاً با قطع برق کافی نیست و لازم است شافت موتور در مدت زمان مشخص متوقف یا پس از توقف در وضعیت موردنظر نگه داشته شود. در این شرایط، موتور ترمزدار Motovario با ترکیب موتور الکتریکی و ترمز الکترومغناطیسی مورد استفاده قرار می‌گیرد.

خانواده موتورهای ترمزدار Motovario بر اساس موتور پایه به سری‌های TBS، TBH، TBP و DB تقسیم می‌شوند:

• TBS موتور ترمزدار بر پایه سری TS با راندمان IE1
• TBH موتور ترمزدار بر پایه سری TH با راندمان IE2
• TBP موتور ترمزدار بر پایه سری TP با راندمان IE3
• DB موتور ترمزدار بر پایه موتور دو دور سری D

موتورهای ترمزدار در پیکربندی‌های مختلف از جمله ترمزهای FM، ML و MS قابل ارائه هستند و در برخی کاربردها امکان استفاده از ترمز مضاعف FM-FM نیز وجود دارد.

ترمز FM

ترمز FM  از نوع جریان مستقیم (DC) و با عملکرد Negative Action است. این ترمز برای توقف تدریجی‌تر و عملکرد نرم‌تر طراحی شده و امکان تنظیم یا انتخاب گشتاور ترمز متناسب با کاربرد وجود دارد.

ویژگی‌های اصلی  FM

• ترمز DC
• عملکرد Negative Action
• توقف نرم و تدریجی
• گشتاور قابل تنظیم یا انتخاب
• مناسب برای کاربردهایی که توقف کنترل‌شده اهمیت دارد
• امکان تجهیز به متعلقات مختلف مانند اهرم دستی و میکروسوئیچ

ترمز  MS

ترمز MS  از نوع AC است و نسبت به FM برای کاربردهایی که توقف سریع‌تر و دقیق‌تر مورد نیاز است، مورد استفاده قرار می‌گیرد.

ویژگی‌های اصلی  MS

• ترمز AC
• عملکرد Negative Action
• پاسخ سریع
• دقت مناسب در توقف
• مناسب برای بارهای کاری بالاتر
• قابلیت تنظیم یا انتخاب گشتاور ترمز

ترمز  ML

ترمز ML  نیز از نوع DC است و برای کاربردهایی که در هر سیکل کاری انرژی بیشتری باید توسط ترمز جذب شود، مورد استفاده قرار می‌گیرد. این ترمز ساختار فشرده‌ای دارد و گشتاور آن بر اساس پیکربندی ترمز ثابت است.

کاربرد موتورهای ترمزدار

موتورهای ترمزدار در ماشین‌آلاتی کاربرد دارند که زمان توقف، موقعیت شافت و ایمنی توقف بخشی از فرآیند کاری است؛ از جمله بالابرها و تجهیزات جابه‌جایی، ماشین‌آلات بسته‌بندی، خطوط تولید، سیستم‌های انتقال مواد و ماشین‌آلاتی که در آن‌ها جلوگیری از حرکت آزاد شافت پس از قطع برق اهمیت دارد.

ساختار فنی و اجزای الکتروموتور Motovario

فریم و بدنه

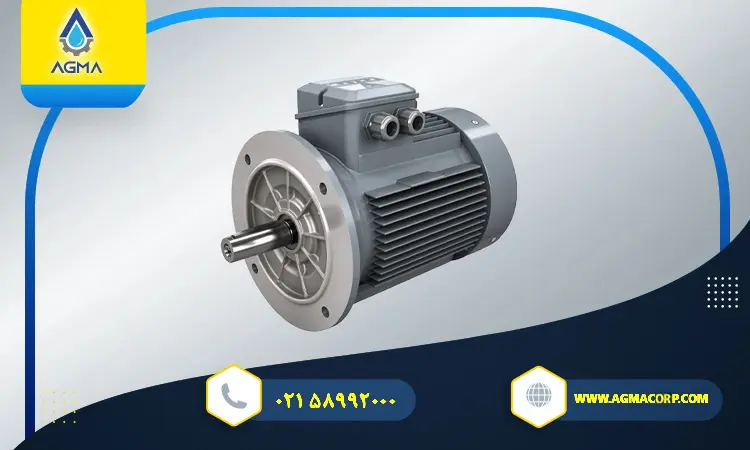

فریم موتورهای Motovario در اندازه‌های مختلف طراحی شده و در بسیاری از مدل‌های کوچک و متوسط از آلیاژ آلومینیوم ریخته‌گری استفاده می‌شود. آلومینیوم ضمن کاهش وزن موتور، انتقال حرارت مناسبی را از بدنه به محیط فراهم می‌کند.

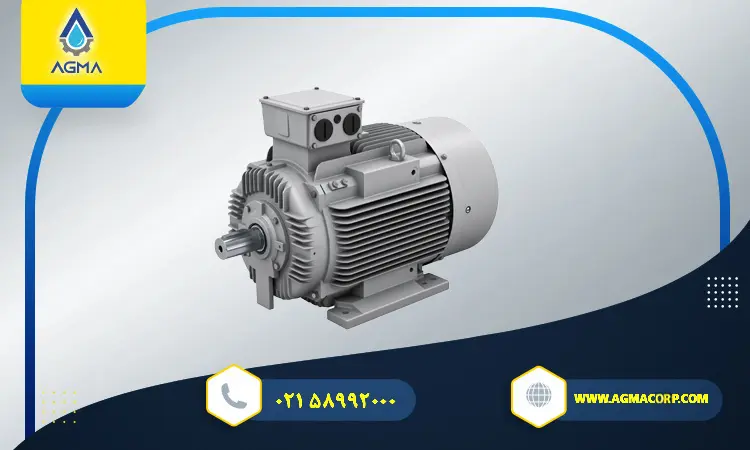

در خانواده‌های بزرگ‌تر، بسته به فریم و پیکربندی، استفاده از چدن نیز وجود دارد. بدنه‌های پره‌دار سطح تماس بیشتری با هوای محیط ایجاد می‌کنند تا انتقال حرارت ناشی از تلفات الکتریکی و مکانیکی مؤثرتر انجام شود.

در فریم‌های بالاتر، تجهیزات مکانیکی مانند حلقه‌های بالابر نیز برای جابه‌جایی موتور در نظر گرفته می‌شوند.

شافت

شافت از فولاد C40  یا معادل آن ساخته می‌شود و ابعاد شافت، کلید و خروجی آن مطابق الزامات IEC طراحی می‌شود. انتهای شافت سمت محرک دارای سوراخ رزوه‌دار است و در برخی فریم‌ها امکان استفاده از شافت دو سر نیز وجود دارد.

روتور قفس سنجابی

روتور از نوع قفس سنجابی و از آلومینیوم یا آلیاژ آلومینیوم ریخته‌گری ساخته می‌شود. هندسه شیارهای روتور با شیارهای استاتور و تعداد قطب‌های موتور هماهنگ می‌شود تا رفتار الکترومغناطیسی موتور کنترل شده و گشتاورهای ضربانی و نویز کاهش پیدا کنند.

بالانس دینامیکی روتور نیز برای کنترل ارتعاشات انجام می‌شود و در صورت نیاز امکان استفاده از سطح بالانس دقیق‌تر وجود دارد.

استاتور و سیم‌پیچی

هسته استاتور از ورق‌های مغناطیسی با خواص کنترل‌شده ساخته می‌شود. در سری‌های TH و TP استفاده از ورق‌های مغناطیسی کم‌تلفات‌تر به بهبود راندمان موتور کمک می‌کند.

سیم‌پیچی از سیم مسی لعاب‌دار ساخته شده و سیستم عایقی پایه موتورهای استاندارد کلاس F است. در شرایط خاص، پیکربندی با عایق کلاس H نیز قابل ارائه است.

تمام پارامترهای الکتریکی موتور در پایان فرآیند تولید تحت آزمون قرار می‌گیرند تا عملکرد الکتریکی محصول پیش از عرضه کنترل شود.

سیستم خنک‌کاری

موتورهای استاندارد Motovario عموماً از سیستم خنک‌کاری سطحی استفاده می‌کنند. فن گریز از مرکز در سمت غیرمحرک روی شافت قرار گرفته و پره‌های آن به‌گونه‌ای طراحی شده‌اند که در هر دو جهت چرخش، جریان هوای مناسبی ایجاد کنند.

در شرایط محیطی خاص یا دماهای بالاتر، استفاده از فن‌های آلومینیومی یا نسخه‌های مناسب محیط‌های خاص نیز امکان‌پذیر است.

برای کاربردهای کنترل سرعت و شرایطی که سرعت موتور به‌طور قابل توجهی کاهش پیدا می‌کند، باید ظرفیت خنک‌کاری نیز بررسی شود؛ زیرا در سرعت‌های پایین، کاهش سرعت فن می‌تواند توانایی دفع حرارت موتور را محدود کند.

یاتاقان‌ها

در موتورهای استاندارد و ترمزدار از یاتاقان‌های توپی شعاعی با روانکاری مادام‌العمر استفاده می‌شود. ساختار یاتاقان‌ها و سیستم جبران حرارتی به گونه‌ای طراحی شده که علاوه بر تحمل بارهای مکانیکی، امکان انبساط حرارتی و کنترل حرکت محوری را فراهم کند و سطح نویز مکانیکی کاهش یابد.

جعبه ترمینال

جعبه ترمینال از آلیاژ آلومینیوم ریخته‌گری ساخته شده و محل‌های آماده برای نصب گلند کابل در نظر گرفته شده است. ابعاد ورودی کابل نیز متناسب با فریم موتور تغییر می‌کند تا اتصال الکتریکی با تجهیزات تغذیه به شکل مناسب انجام شود.

درجه حفاظت الکتروموتور Motovario

درجه حفاظت موتور با استاندارد IEC 60034-5  تعریف می‌شود و میزان محافظت محفظه موتور در برابر تماس با قسمت‌های برقدار، نفوذ اجسام جامد و ورود آب را مشخص می‌کند.

در موتورهای استاندارد  Motovario

• IP55  به‌عنوان درجه حفاظت استاندارد استفاده می‌شود.
• IP56، IP65 و IP66 به‌عنوان گزینه‌های حفاظتی بالاتر قابل ارائه هستند.
• در موتورهای ترمزدار، درجه حفاظت استاندارد IP54  است.
• برای موتورهای ترمزدار نیز IP55، IP56، IP65  و IP66 قابل ارائه است.

انتخاب IP بالاتر باید بر اساس شرایط واقعی محیط مانند گردوغبار، پاشش آب و روش شست‌وشوی تجهیزات انجام شود؛ زیرا IP به‌تنهایی تمام شرایط محیطی مانند رطوبت ناشی از میعان، بخارات خورنده یا محیط‌های انفجاری را پوشش نمی‌دهد.

کلاس عایقی الکتروموتور Motovario

کلاس عایقی یکی از پارامترهای مهم در تعیین توانایی حرارتی موتور است. موتورهای استاندارد Motovario عمدتاً با کلاس عایقی F تولید می‌شوند، اما طراحی حرارتی آن‌ها به‌گونه‌ای است که در توان‌های استاندارد، اضافه‌دمای سیم‌پیچ می‌تواند در محدوده مربوط به کلاس B باقی بماند.

این فاصله حرارتی میان کلاس عایقی F و اضافه‌دمای واقعی موتور، یک ذخیره حرارتی ایجاد می‌کند که می‌تواند به کاهش تنش حرارتی سیستم عایقی و افزایش قابلیت اطمینان موتور کمک کند.

برای شرایط کاری سخت‌تر، دمای محیط بالاتر یا نیازهای خاص حرارتی، نسخه‌های دارای کلاس عایقی H نیز قابل استفاده هستند. با این حال، کلاس H به معنی امکان کارکرد موتور در هر دما و هر شرایطی نیست و انتخاب نهایی همچنان باید بر اساس دمای محیط، بار، تهویه، ارتفاع از سطح دریا و سیکل کاری انجام شود.

روش‌های نصب الکتروموتور Motovario

انتخاب روش نصب باید با نحوه اتصال موتور به گیربکس یا ماشین و همچنین جهت محور خروجی هماهنگ باشد. متداول‌ترین موقعیت‌های نصب Motovario عبارت‌اند از:

علاوه بر این پیکربندی‌ها، موتورهای فشرده برای اتصال مستقیم به برخی گیربکس‌های Motovario نیز قابل استفاده هستند. در این حالت، موتور و گیربکس به‌صورت یک مجموعه یکپارچه‌تر طراحی شده و می‌توان به ابعاد محوری کوچک‌تری دست پیدا کرد.

جدول مقایسه انواع الکتروموتور Motovario

در نهایت، انتخاب بین این سری‌ها باید بر اساس توان مورد نیاز، سرعت و تعداد قطب، گشتاور بار، سیکل کاری، روش نصب، شرایط محیطی، درجه حفاظت، کلاس عایقی و نیاز یا عدم نیاز به ترمز انجام شود. به همین دلیل، انتخاب یک موتور صرفاً بر اساس توان نامی یا قیمت، نمی‌تواند تضمین‌کننده عملکرد صحیح آن در ماشین‌آلات صنعتی باشد.

فروش الکتروموتور Motovario

فروش الکتروموتور Motovario توسط آگما با هدف تأمین موتور متناسب با مشخصات واقعی ماشین‌آلات صنعتی انجام می‌شود. در این فرآیند، انتخاب محصول صرفاً بر اساس توان نامی یا ابعاد موتور انجام نمی‌شود؛ بلکه مشخصات موتور موجود، نوع کاربرد و نحوه اتصال آن به سیستم انتقال قدرت نیز در تعیین مدل مناسب در نظر گرفته می‌شود.

برای سفارش الکتروموتور Motovario، در صورت جایگزینی یک موتور موجود، تصویر پلاک موتور می‌تواند اطلاعات مهمی مانند توان، دور، ولتاژ، فرکانس، تعداد فاز، ضریب توان و سایر مشخصات لازم برای شناسایی مدل را در اختیار کارشناسان قرار دهد. در پروژه‌های جدید نیز اطلاعاتی مانند توان مورد نیاز، سرعت شافت، نوع ماشین، شرایط کاری و نحوه نصب می‌تواند مبنای بررسی قرار گیرد.

یکی از موارد مهم در فروش موتورهای صنعتی، هماهنگی الکتروموتور با سایر اجزای سیستم انتقال قدرت است. به‌عنوان مثال، اگر موتور به گیربکس متصل باشد، نسبت تبدیل، سرعت ورودی، گشتاور مورد نیاز و شرایط بار باید با موتور انتخابی سازگار باشند. در سیستم‌های مجهز به اینورتر نیز مشخصات موتور و شرایط کنترل سرعت باید پیش از سفارش بررسی شود.

آگما به‌عنوان نمایندگی  Motovario، فرآیند تأمین الکتروموتور را بر اساس پیکربندی مورد نیاز مشتری انجام می‌دهد و امکان بررسی مدل‌های مختلف این برند برای کاربردهای صنعتی را فراهم می‌کند. این موضوع شامل موتورهای استاندارد، راندمان بالا، دو دور، تک‌فاز و ترمزدار و همچنین پیکربندی‌های دارای تجهیزات جانبی است.

اطلاعات مورد نیاز برای استعلام فروش

برای دریافت استعلام دقیق، ارائه یکی از موارد زیر می‌تواند فرآیند شناسایی و انتخاب موتور را سریع‌تر کند:

• تصویر پلاک الکتروموتور قبلی
• توان و دور مورد نیاز
• ولتاژ و نوع برق ورودی
• نوع نصب و ابعاد اتصال
• کاربرد و نوع ماشین
• نیاز به ترمز یا کنترل دور
• مشخصات گیربکس در صورت استفاده از موتورگیربکس
• شرایط محیطی و ساعات کارکرد

پس از بررسی این اطلاعات، مدل و پیکربندی مناسب مشخص شده و قیمت و شرایط تأمین الکتروموتور Motovario بر اساس مدل انتخاب‌شده، موجودی و شرایط سفارش اعلام می‌شود.

کاربردهای الکتروموتور Motovario

الکتروموتورهای Motovario به‌دلیل تنوع توان، سرعت، تعداد پل، نوع نصب و امکان تجهیز به ترمز، انکودر و اینورتر، در طیف گسترده‌ای از ماشین‌آلات و سیستم‌های صنعتی مورد استفاده قرار می‌گیرند. این موتورها می‌توانند به‌عنوان محرک اصلی تجهیزات انتقال قدرت، مستقیماً به ماشین یا در ترکیب با انواع گیربکس‌های Motovario مورد استفاده قرار گیرند.

از مهم‌ترین کاربردهای این الکتروموتورها می‌توان به نوار نقاله‌ها و سیستم‌های انتقال مواد، ماشین‌آلات بسته‌بندی، تجهیزات جابه‌جایی و بالابر، پمپ‌ها و فن‌های صنعتی، کمپرسورها، ماشین‌آلات تولید و فرآوری، تجهیزات صنایع غذایی، ماشین‌آلات کاغذ و چاپ، تجهیزات صنایع لاستیک و پلاستیک و خطوط تولید اتوماتیک اشاره کرد.

در کاربردهایی که کنترل سرعت مورد نیاز است، استفاده از موتور متناسب با اینورتر امکان تنظیم سرعت و تطبیق عملکرد موتور با فرآیند را فراهم می‌کند. همچنین در ماشین‌آلاتی که توقف سریع و کنترل‌شده اهمیت دارد، نسخه‌های ترمزدار Motovario می‌توانند برای ایجاد توقف ایمن‌تر شفت مورد استفاده قرار گیرند. انتخاب نهایی موتور باید بر اساس توان مورد نیاز، سرعت، گشتاور بار، نوع کارکرد، شرایط محیطی و نحوه اتصال به سیستم انتقال قدرت انجام شود.

خرید الکتروموتور Motovario

خرید الکتروموتور Motovario باید بر اساس نیاز واقعی ماشین و شرایط عملکرد آن انجام شود، نه صرفاً بر مبنای توان نامی موتور. در زمان انتخاب، پارامترهایی مانند گشتاور بار، سرعت مورد نیاز، نحوه انتقال توان، نوع کارکرد و شرایط نصب باید با مشخصات موتور تطبیق داده شوند.

در صورت جایگزینی موتور موجود، بررسی اطلاعات پلاک موتور قبلی و ابعاد مکانیکی آن، از جمله ارتفاع شفت، نوع فلنج یا پایه و ابعاد محل نصب، به انتخاب دقیق مدل جایگزین کمک می‌کند. در کاربردهای جدید نیز اطلاعاتی مانند توان، دور، گشتاور و شرایط کاری دستگاه برای تعیین پیکربندی مناسب موتور مورد نیاز است.

آگما در فرآیند خرید الکتروموتور موتوواریو، مشخصات فنی مورد نیاز را بررسی کرده و بر اساس شرایط کاربرد، مدل متناسب با سیستم محرکه را پیشنهاد می‌کند تا از انتخاب موتور نامتناسب و ایجاد مشکلاتی مانند افزایش بار حرارتی، کاهش راندمان یا عدم تطابق مکانیکی جلوگیری شود.

نحوه نصب الکتروموتور Motovario

نحوه نصب الکتروموتور Motovario با توجه به نوع ماشین، فضای نصب و نحوه انتقال توان انتخاب می‌شود. این موتورها امکان نصب به‌صورت پایه‌دار یا فلنج‌دار را دارند و در صورت اتصال مستقیم به گیربکس، هم‌راستایی دقیق محور موتور و ورودی گیربکس اهمیت ویژه‌ای دارد.

روش‌های اصلی نصب الکتروموتور موتوواریو عبارت‌اند از:

• IM B3 (B3)  : نصب موتور روی پایه و انتقال بار از طریق پایه‌های بدنه؛ مناسب برای نصب‌های استاندارد روی شاسی و فریم ماشین‌آلات.
• IM B5 (B5) : نصب از طریق فلنج بزرگ و سوراخ‌های عبوری؛ مناسب برای اتصال مستقیم موتور به گیربکس یا بدنه تجهیزات.
• IM B14 (B14) : نصب با فلنج کوچک و سوراخ‌های رزوه‌دار؛ کاربردی در فضاهای محدود و تجهیزات کامپکت.
• IM B35 (B35) : ترکیب پایه B3 و فلنج B5 که امکان استفاده هم‌زمان از پایه و فلنج را فراهم می‌کند.
• IM B34 (B34) : ترکیب پایه B3 و فلنج B14 برای کاربردهایی که به نصب پایه‌دار همراه با فلنج کوچک نیاز دارند.

پیش از راه‌اندازی باید استحکام محل نصب، تراز بودن پایه یا فلنج، آزاد بودن مسیر تهویه و محکم بودن اتصالات مکانیکی بررسی شود. در اتصال موتور به گیربکس یا سایر تجهیزات انتقال قدرت نیز محور‌ها باید به‌درستی هم‌راستا باشند تا بار شعاعی و محوری ناخواسته به شفت و یاتاقان‌ها وارد نشود.

در بخش الکتریکی نیز اتصال موتور باید مطابق اطلاعات پلاک، ولتاژ و فرکانس شبکه و نقشه ترمینال انجام شود. در موتورهای سه‌فاز، جهت چرخش را می‌توان با جابه‌جایی دو فاز تغییر داد. پس از نصب نیز کنترل جهت دوران، جریان مصرفی، لرزش، صدای غیرعادی و دمای کاری موتور پیش از بهره‌برداری مداوم توصیه می‌شود.

راهنمای خرید الکتروموتور Motovario

برای انتخاب صحیح الکتروموتور Motovario، ابتدا باید مشخصات واقعی بار و نحوه عملکرد ماشین مشخص شود. انتخاب موتور صرفاً بر اساس توان نامی می‌تواند باعث انتخاب نامناسب ظرفیت حرارتی و عملکردی موتور شود.

مراحل اصلی انتخاب عبارت‌اند از:

1. تعیین توان و گشتاور مورد نیاز: توان مکانیکی، گشتاور بار و شرایط بارگذاری باید مشخص شود تا موتور بتواند بار را بدون اضافه‌بار مداوم به حرکت درآورد.
2. تعیین سرعت کاری: سرعت مورد نیاز شفت خروجی و سرعت ورودی سیستم انتقال قدرت، مبنای تعیین تعداد پل موتور و در صورت استفاده، نسبت گیربکس است.
3. بررسی نوع کارکرد: مشخص شود موتور به‌صورت مداوم، کوتاه‌مدت یا متناوب کار می‌کند و تعداد دفعات راه‌اندازی و توقف آن چقدر است.
4. بررسی شرایط محیطی: دمای محیط، ارتفاع از سطح دریا، رطوبت، گردوغبار و احتمال وجود محیط‌های مستعد انفجار باید در انتخاب پیکربندی موتور در نظر گرفته شوند.
5. انتخاب روش نصب: نوع اتصال مکانیکی موتور به ماشین یا گیربکس باید با ابعاد و آرایش نصب مورد نیاز مطابقت داشته باشد.
6. بررسی تجهیزات کنترلی و حفاظتی: در صورت نیاز به کنترل سرعت، توقف سریع، پایش دما یا کنترل موقعیت، تجهیزاتی مانند اینورتر، ترمز، سنسور حرارتی و انکودر باید در مرحله انتخاب لحاظ شوند.
7. تطبیق نهایی با سیستم: در پایان باید مشخصات الکتریکی و مکانیکی موتور با شبکه برق، گیربکس، کوپلینگ، بار و شرایط واقعی ماشین تطبیق داده شود.

در پروژه‌های صنعتی، اطلاعاتی مانند توان، دور، گشتاور، نوع بار، سیکل کاری، نحوه نصب و شرایط محیطی برای انتخاب دقیق اهمیت دارند. در صورت استفاده از الکتروموتور همراه با گیربکس، انتخاب موتور و گیربکس باید به‌صورت یک مجموعه انتقال قدرت بررسی شود.
