پمپ وکیوم روغنی فایفر (Pfeiffer Vacuum)
| برند: |
Pfieffer |
|---|---|
| ساخن کشور: |
آلمان |
| دبی(m3/h): |
300_1.2 |
| فشار نهایی خلاء(mbar): |
تا 0.002 |
| قدرت الکتروموتور(kw): |
9_0.25 |
| نوع خنککاری: |
هواخنک یا آب خنک (بسته به مدل) |
پمپ وکیوم روغنی فایفر Pfeiffer Vacuum یکی از محصولات پیشرفته شرکت آلمانی Pfeiffer Vacuum است که بهعنوان یکی از معتبرترین برندهای جهانی در حوزهی فناوری خلاء شناخته میشود.
این پمپها با بهرهگیری از تکنولوژی پرههای دوار (Rotary Vane)، قادر به ایجاد خلاء عمیق تا سطح 0.002 میلیبار (mbar) هستند و عملکردی کاملاً پایدار، بیصدا و با راندمان بالا ارائه میدهند.
🎯فروش پمپ وکیوم فایفر Pfeiffer
شرکت آریا گشتاور مانا تأمینکننده رسمی پمپهای وکیوم روغنی فایفر آلمان در ایران است. این پمپها بهدلیل دوام بالا، عملکرد پایدار و خدمات پس از فروش مطمئن، در صنایع مختلف از آزمایشگاه تا تولید بهکار میروند. آریا گشتاور مانا با مشاوره فنی تخصصی و تحویل سریع، خرید تجهیزات وکیوم را برای مشتریان آسانتر کرده است.
📊 مشخصات فنی پمپ وکیوم روغنی فایفر
پمپهای وکیوم روتاری وین فایفر Rotary Vane Oil Sealed Vacuum Pumps در دو مدل اصلی طراحی و تولید میشوند:
🔹 پمپ وکیوم روغنی تکمرحلهای (Single Stage): مناسب برای فرآیندهای عمومی با نیاز به خلاء متوسط.
🔹 پمپ وکیوم روغنی دومرحلهای (Two Stage): مناسب برای فرآیندهایی با نیاز به خلاء عمیقتر و فشار نهایی پایینتر.
این پمپها با دبی خروجی (Pumping Speed) تا ۳۰۰ مترمکعب بر ساعت (m³/h) و فشار نهایی تا ۰.۰۰۲ میلیبار، در میان دقیقترین و قدرتمندترین پمپهای خلاء موجود در بازار جهانی قرار دارند.
بدنهی پمپهای فایفر از آلیاژ مقاوم در برابر خوردگی ساخته شده و بهکمک سیستم خنککاری و روانکاری با روغن مخصوص وکیوم، دوام و پایداری عملکرد در شرایط کاری سنگین را تضمین میکند.

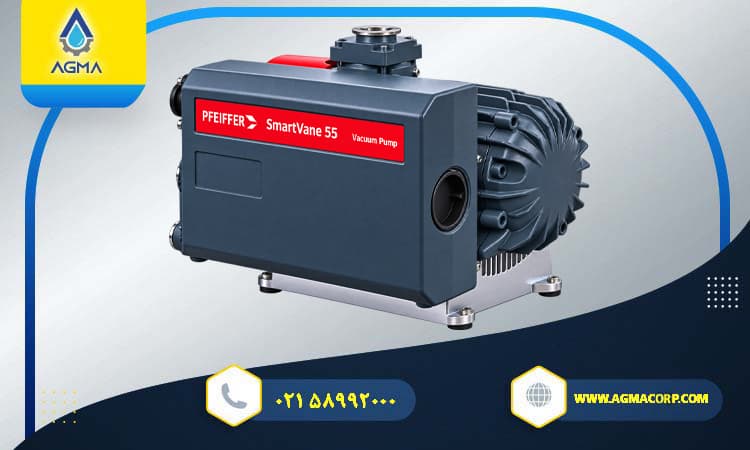

SmartVane
1️⃣وکیوم روغنی تک مرحلهای فایفر Pfeiffer
پمپ روغنی پرهی دوار تک مرحلهای فایفر Pfeiffer به دلیل عملکرد آرام و طراحی کم حجم، انتخابی عالی برای محیطهای آزمایشگاهی و طیفسنجی جرمی* هستند. پمپ وکیوم روغنی اسمارت وین فایفر از جمله مدلهای تک مرحله ای این شرکت المانی است که دبی 31-70 m³/h را ایجاد میکند و توانایی ایجاد خلاء تا سطح 0.2 mbar را نیز دارند.
SmartVane اولین پمپ خلأ روغنی پره دوار است، که هم به صورت (تک مرجلهای و هم به صورت دو مرحلهای طراحی شدهاست) که بهطور ویژه برای طیفسنجی جرمی ساخته شدهاست. در این سری از وکیوم پمپهای فایفر به جای استفاده از دو سیل بر روی شفت ( یکی برای اتصال موتور به پمپ و دیگری برای اتصال پمپ به فن ) از *Hermetically sealed استفاده شدهاست، که این امر محیط کاری تمیزی را برای آزمایشگاه شما فراهم میکند. پمپ وکیوم روغنی فایفر مدل smart vane در آزمایشگاهها، نیروگاهها، بیمارستانها به عنوان ساکشن مرکز، صنایع غذایی و دارویی و… کاربرد دارد.
💡Hermetically sealed*: ترجمهی ساده آن میشود آببندی شده بهطور کامل، پس به تجهیزاتی گفته میشود معمولاً در محیطهای خلأ، فشار بالا یا محافظتشده استفاده میشوند و هیچگونه نشت هوا، گاز یا مایع به داخل یا خارج آنها ممکن نیست.
💡*طیفسنجی جرمی: طیفسنجی جرمی یک فرایند تحلیلی در شیمی و زیستشناسی است که برای اندازهگیری جرم مولکولها و شناسایی ترکیبات شیمیایی استفاده میشود. این روش بر پایهی اندازهگیری نسبت جرم به بار (m/z) یونها است.
✅ مزایا:
- 🔒 آببندی کامل(Hermetically sealed): تولید خلأ پاک بدون آلودگی.
- 🧪 سطح نویز پایین: 60 دسیبل (A) برای شرایط کاری بهینه در آزمایشگاهها.
- 📐 طراحی مناسب: کمترین فضای ممکن را اشغال میکند.
- ⚡ راندمان بالا و مصرف انرژی بهنیه.
| مشخصات | SmartVane 55 | SmartVane 70 |
|---|---|---|
| سرعت مکش اسمی(m³/h) | 31-50 | 31-70 |
| فشار نهایی (با گسبالاست بسته) mbar | 0.2 | 0.2 |
| نوع فاز موتور | تکفاز (One-phase) | تکفاز (One-phase) |
| توان نامی موتور( kw) | 0.75 | 1 |
| سرعت نامی موتور(rpm) | 800-1350 | 800-1800 |
| سطح صدا (در 50 هرتز)dB(A) | <60 | <60 |
| ظرفیت روغن(liter) | 1.75 | 1.75 |
| وزن تقریبی(kg) | 36 | 37 |
| ابعاد (طول × عرض × ارتفاع)( mm) | 415*309*312 | 470*312*309 |

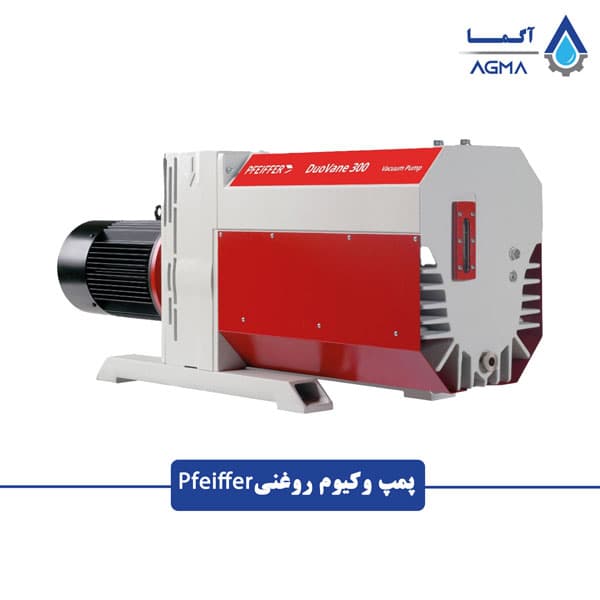

DuoVane
2️⃣پمپ وکیوم دو مرحلهای فایفرDuoVane Pfieffer
پمپهای خلاء روغنی (DuoVane) از جمله مدلهای دومرحلهای شرکت فایفر هستند و سرعت پمپاژ بالایی ارائه میدهند و قادر به انتقال انواع سیالات گازی هستند. بسیاری از مدلها پمپ وکیوم روغنی دو مرحلهای فایفر با کوپلینگ مغناطیسی عرضه شدهاند. در این طراحی موتور به صورت مغناطیسی به پمپ متصل میشود و در نتیجه، روتور داخل پمپ وکیوم بدون استفاده از سیلهای شفت معمولی به حرکت درمیآید که از نشتی و آلودگی جلوگیری میکند و استهلاک و نیاز به تعمیرات را کاهش میدهد.
پمپهای وکیوم DuoVane با دبی 1.25 –300 m³/h توانایی ایجاد خلاء تا سطح 0.002 mbar را دارند؛ همین امر باعث میشود که در طیف گستردهای از صنایع از جمله، مواد متالوژی و استریلیزه کردن و… کاربردی باشند، همچنین به دلیل سرعت مکش بالا و تولید خلاء پایدار، برای فرآیندهای خشککردن در خلاء یا به عنوان پمپ پشتیبان برای پمپهای خلاء توربومولکولار بسیار مناسباند.
✅ مزایا
- 📐 تنوع مناسب: طراحی شده برای طیف گستردهای از صنایع.
- 📦 کوپلینگ مغناطیسی: به دلیل استفاده از کوپلینگ مغناطیسی استهلاک کاهش یافته است.
- ⚙️ بهرهوری بهینه: سرعت پمپاژ بالا و تولید خلاء پایدار.
- 📐 طراحی بهنیه : کمترین فضای ممکن را اشغال میکند و نصب و راه اندازی آسانی دارد.
| Model | دبی نامیm³/h (50/60 Hz) | فشار نهایی (Gas-Ballast Closed)mbar | فشار نهایی (Gas-Ballast Open)mbar | Motor Phase | قدرت نامی موتور kW (50/60 Hz) | سرعت نامی الکتروموتور rpm (50/60 Hz) | سطح نویز( 50Hz) | ظرفیت روغن (liter) | وزن(kg) | Dimensions (L x W x H) |
|---|---|---|---|---|---|---|---|---|---|---|
| DuoVane 135 | 115 / 135 | 0.002 | 4 · 10⁻³ | Three-phase | 4 / 4.5 | 1000 / 1200 | 75 dB(A) | 14 | 225 | 1166 x 396 x 526 mm |
| DuoVane 300 | 250 / 300 | 0.003 | 4 · 10⁻³ | Three-phase | 7.5 / 9 | 1000 / 1200 | 75 dB(A) | 25 | 360 | 1407 x 460 x 670 mm |
| DuoVane 1.6 | 1.25 / 1.5 | 0.003 | 1 · 10⁻² | Single-phase | 0.075 / 0.09 | 1500 / 1800 | 42 dB(A) | 0.4 | 9.6 | 317 x 136 x 190 mm |
| DuoVane 3 | 2.5 / 2.9 | 0.003 | 3 · 10⁻² | Single-phase | 0.25 / 0.3 | 3000 / 3600 | 54 dB(A) | 0.4 | 13 | 356 x 143 x 207 mm |
| DuoVane 30 | 24 / 29 | 0.0067 | 2 · 10⁻² | Three-phase | 1.5 | 1500 / 1800 | 57 dB(A) | 2.5 | 58 | 671 x 214 x 326 mm |
| DuoVane 95 | 80 / 95 | 0.0067 | 2 · 10⁻² | Three-phase | 3.7 | 1500 / 1800 | 60 dB(A) | 4 | 113 | 831 x 264 x 373 mm |
⚙️ طرزکار وکیوم روغنی فایفر Pfeiffer
در یک پمپ وکیوم پرهدوار فایفر ، یک روتور با چندین پره(سه یا چهار پره متحرک از جنس فیبر کربن یا فنولیک) بهصورت خارج از مرکز در داخل هوزینگ پمپ وکیوم روغنی روتاری وین فایفر نصب شده است(Rotary Vane). هنگام چرخش روتور در داخل هوزینگ، پرهها به دلیل نیروی گریز از مرکز از روتور خارج میشوند و یک سری محفظه ایجاد میکنند که سیالگازی مکیده شده در این محفظهها به دام میافتد و با ادامهی حرکت روتور، سیال گازی مدنظر ما دچار انقباض میشود و در نهایت از دهانهی خروجی پمپ وکیوم روغنی(اگزوز) به بیرون رانده میشود. این فرآیند را میتوان به سه مرحله اصلی تقسیم کرد:
- ورودی:
- سیال مکیده شده از طریق دهانهی ورودی وارد پمپ وکیوم روغنی میشود.
- این سیال در محفظههایی که بین پرهها و دیوارهی هوزینگ پمپ شکل میگیرند، به دام میافتد.
- تراکم:
- با چرخش روتور، اندازهی محفظه کاهش مییابد.
- کاهش اندازه محفظه باعث فشرده شدن سیال مکیدهشده میشود.
- از روغن مخصوص پمپ وکیوم برای آببندی فاصله بین پرهها و محفظه استفاده میشود.
- خروجی:
- هنگامی که سیال مکیدهشده به حداکثر تراکم میرسد، از طریق خروجی تخلیه میشود.
- یک شیر یکطرفه، مانع بازگشت سیال به داخل پمپ وکیوم میشود.
چرخش مداوم روتور و حرکت پرهها؛ جریان گاز یکنواخت و کمنوسانی را تضمین میکند. پمپهای وکیوم روغنی فایفر با طراحی مقاوم عمر طولانی دارد و عملکردی بهینه و پایداری را ارائه میدهد. در ساخت پمپ وکیوم روغنی فایفر از فلزات متفاوتی استفاده شدهاست.
🌟 ویژگی های پمپ وکیوم روغنی فایفر Pfeiffer
از ویژگیهای پمپ وکیوم فایفر میتوان به موارد زیر اشاره کرد :
🛠️ طراحی ماژولار*: این ویژگی امکان تعمیر، نگهداری و ارتقاء آسانتر را فراهم میکند.
فشار نهایی پایین: تا محدوده 0.002 mbar، مناسب برای فرآیندهایی که نیاز به خلأ بالایی دارند.
قابلیت فعالیت طولانی مدت با عملکرد پایدار.
⚡ مصرف انرژی بهینه نسبت به توان مکش بالا.
🔇 صدای کم و نویز پایین.
🛠️ *طراحی ماژولار (Modular Design) :یک نوع طراحی است که در آن یک سیستم به اجزای کوچکتر و مستقل به نام ماژول تقسیم میشود. هر ماژول عملکرد خاصی دارد و میتواند بهصورت جداگانه طراحی، توسعه، آزمایش، و نگهداری شود.
🏭کاربرد پمپ وکیوم روغنی فایفر Pfeiffer
پمپ وکیوم فایفر در طیف گستردهای از صنایع به کار میرود. از جمله مهمترین آنها میتوان به موارد زیر اشاره کرد:
- 💊 صنایع دارویی : خشکسازی، فیلتراسیون، تقطیر.
- 🍞 صنایع غذایی: بستهبندی با کمک خلأ، تغلیظ، خشکسازی.
- 🛠️نفت و گاز: در واحدهای استخراج و پالایش.
- ⚡ الکترونیک و نیمهرسانا: در تولید تراشهها و مدارات مجتمع.
- 🧪 آزمایشگاهها: آزمایشهای خلأ بالا و فرآیندهای تحقیقاتی.
🔧نگهداری و تعمیرات پمپ وکیوم رینگ روغن فایفر Pfeiffer
نکتهی اساسی برای بهبود عملکرد پمپ وکیوم فایفر؛ سرویسهای دورهای است که این سرویسها شامل:
- تعویض روغن در بازههای زمانی مشخص
- تعویض یا تمیزکاری فیلترها
- بررسی مکانیکال سیل و قطعات متحرک
- استفاده از سیستمهای کنترلی دیجیتال (در برخی مدلها) برای پایش وضعیت
❓چگونه پمپ وکیوم روغنی پرهدوار خود را برای کاربردهای مختلف تطبیق میدهد ؟
بیشتر مدلهای پمپ وکیوم روغنی فایفر Pfeiffer دارای شیر گازبالاست (Gas ballast)* یکپارچه هستند تا عملکرد پمپ وکیوم روغنی فایفر را در فرآیندهایی مانند خشککردن انجمادی(Freeze Drying) بهبود بخشد. این شیر از خوردگی داخل پمپ خلاء روغنی فایفر جلوگیری میکند و طول عمر آن را افزایش میدهد. هنگامی که شیر گازبالاست (Gas ballast)باز میشود، گاز غیرقابل تقطیر وارد پمپ وکیوم میشود و با بخار موجود ترکیب میشود تا قبل از میعان تخلیه گردد. در فرآیندهایی با بار حرارتی بالا مانند عملیات حرارتی؛ میتوان از گاز پوششی مانند نیتروژن استفاده کرد. این گاز بیاثر لایهای را بالای سیال عملیاتی(روغن) تشکیل میدهد و از آلودگی احتمالی از طریق گازبالاست (Gas ballast) جلوگیری میکند.
💊 *خشککردن انجمادی (Freeze Drying): خشک کردن انجمادی با نام علمی (Lyophilization_ Cryodesiccation) یک روش پیشرفته و دقیق برای خشککردن مواد حساس است، که در صنایع دارویی، غذایی، بیولوژیکی و شیمیایی کاربرد گسترده دارد.
⚙️ *شیر گازبالاست (Gas ballast): شیر گاز بالاست یک دریچه (valve) است که در پمپهای خلأ روغنی (مانند روتاری وین یا روتاری پیستون) وجود دارد و اجازه میدهد مقدار کمی هوا یا گاز خشک وارد محفظه پمپ شود. اگر بخارات(مثل بخار آب، حلالها و…) در پمپ میعان کنند، وارد روغن میشن و باعث کاهش کارایی یا آسیب به پمپ میشن. با ورود گاز خشک، فشار بخار کاهش پیدا میکنه و از میعان جلوگیری میشود.
📝 جمع بندی
انتخاب پمپ وکیوم روغنی باید با توجه به پارامترهای فنی، نوع فرآیند و هزینههای بهرهبرداری انجام شود. در فرآیندهایی که خلأ بالا، پایداری عملکرد و نگهداری ساده مورد نظر است، پمپهای وکیوم روغنی فایفر از گزینههای قابلاتکاء محسوب میشوند.
| محصول | مدل | دبی(m³/h) |
|---|---|---|
| DuoVane | Two-stage | 1.25 –300 |
| SmartVane | Single-stage | 55 – 70 |
🏢نمایندگی پمپ وکیوم روغنی فایفر
شرکت آریا گشتاور مانا بهعنوان نمایندگی رسمی فروش پمپهای وکیوم روغنی Pfeiffer در ایران، خدمات فروش و تأمین این محصولات را در سراسر کشور ارائه میدهد.
همچنین این شرکت با بهرهگیری از کارشناسان متخصص، خدمات مشاوره فنی و تعمیرات پمپ وکیوم فایفر را متناسب با نیاز صنایع مختلف در اختیار مشتریان قرار میدهد.
📘سئوالات متداول (FAQ)
1️⃣آیا پمپهای فایفر برای گازهای خورنده مناسب هستند؟
بله، برخی مدلها مانند DUO M و PASCAL C1 با متریال مقاوم در برابر خوردگی و کوپلینگ مغناطیسی طراحی شدهاند تا از نشت روغن جلوگیری شود و در برابر گازهای خورنده عملکرد پایدارداشته باشند.
2️⃣شیر گازبالاست در پمپ وکیوم روغنی فایفر چه نقشی ایفا میکند؟
شیر گازبالاست (Gas Ballast) در پمپهای وکیوم روغنی فایفر با وارد کردن مقدار کمی گاز خشک به محفظه پمپ، از میعان بخارات (مانند بخار آب یا حلالها) در روغن جلوگیری میکند. این ویژگی در فرآیندهایی مانند خشککردن انجمادی (Lyophilization) از خوردگی داخلی پمپ محافظت کرده و طول عمر آن را افزایش میدهد. استفاده از گاز بیاثر مانند نیتروژن نیز از آلودگی روغن در فرآیندهای با بار حرارتی بالا جلوگیری میکند.
3️⃣تفاوت پمپ وکیوم روغنی تکمرحلهای و دومرحلهای فایفر چیست؟
پمپهای تکمرحلهای فایفر، مانند SmartVane، خلأ متوسط (تا 0.2 mbar) تولید میکنند و برای کاربردهایی مانند بستهبندی مواد غذایی مناسباند. در مقابل، پمپهای دومرحلهای DuoVane با دبی 1.25-250 m³/h و فشار نهایی 0.001 mbar، خلأ بالاتری ایجاد میکنند و برای فرآیندهای حساس مانند استریلسازی و خشککردن انجمادی (Freeze Drying) ایدهآل هستند. DuoVane با کوپلینگ مغناطیسی، استهلاک و نشتی را کاهش داده و پایداری بیشتری ارائه میدهد.
4️⃣چگونه میتوان عملکرد و طول عمر پمپ وکیوم روغنی فایفر را بهینه کرد؟
برای بهینهسازی عملکرد پمپ وکیوم روغنی فایفر، باید سرویسهای دورهای شامل تعویض روغن در بازههای مشخص، تمیزکاری یا تعویض فیلترهای ورودی و خروجی، و بررسی مکانیکال سیل و پرهها انجام شود. استفاده از روغن مخصوص با مقاومت در برابر دمای بالا و تبخیر پایین، همراه با پایش دیجیتال (در مدلهای مجهز)، از کاهش راندمان جلوگیری میکند. طراحی ماژولار پمپ نیز تعمیر و نگهداری را آسانتر کرده و طول عمر دستگاه را افزایش میدهد.
💰لیست قیمت مدل های پمپ وکیوم روغنی فایفر Pfeiffer
اطلاعات مربوط به قیمت خرید پمپ وکیوم فایفر Pfeiffer را در جدول زیر مشاهده کنید :
| مدلهای وکیوم فایفر | قیمت خرید . |
|---|---|
| SmartVane 55 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| SmartVane 70 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| DuoVane 1.6 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| DuoVane 3 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| DuoVane 30 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| DuoVane 95 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| DuoVane 135 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| DuoVane 300 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
