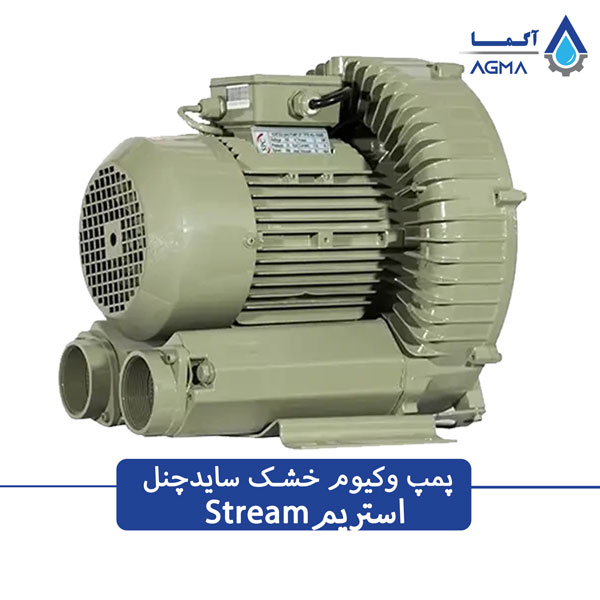

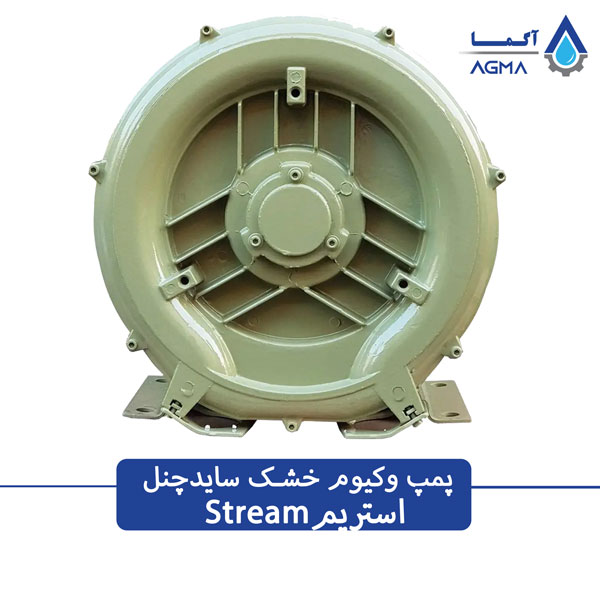

پمپ وکیوم خشک سایدچنل استریم Stream

شرکت استریم Stream با بیش از دو دهه تجربه در طراحی و تولید تجهیزات صنعتی، به عنوان یکی از برندهای شناخته‌شده آسیایی در بازارهای جهانی فعالیت می‌کند. تمرکز شرکت استریم بر تولید تجهیزات پمپاژ سیالات و گازها، از جمله الکتروپمپ‌ها و بلوئرهای هوادهی است. پمپ وکیوم سایدچنل استریم یکی از محصولات کلیدی این برند است که برای ایجاد جریان هوای پیوسته و وکیوم صنعتی طراحی شده و جایگاه ویژه‌ای در صنایع مختلف پیدا کرده است.

🎯فروش پمپ وکیوم خشک سایدچنل استریم Stream

پمپ وکیوم سایدچنل استریم با بهره‌گیری از تکنولوژی پروانه‌های توربینی، عملکردی قدرتمندی در مکش و دمش هوا بدون نیاز به روغن ارائه می‌دهند. مجموعه آریا گشتاورمانا، آگما به عنوان مرجع تخصصی تامین تجهیزات صنعتی از جمله بلوئر وکیوم‌های ساید چنل استریم در ایران است.

📋مشخصات‌فنی پمپ وکیوم خشک سایدچنل استریم Stream

🔸 نوع پمپ وکیوم خشک: سایدچنل (Side Channel / Regenerative Blower) مناسب ایجاد وکیوم و فشار همزمان در کاربردهای صنعتی

🔸 سری محصول: سری HG مخصوص پمپ‌های وکیوم سایدچنل استریم

🔸 سیستم عملکرد: انتقال هوا از طریق کانال جانبی با گردش چندباره سیال برای ایجاد فشار یا خلأ پایدار

🔸 نوع موتور: الکتروموتور القایی با طراحی صنعتی

🔸 توان موتو (kW): 0.37-20

🔸 دبی (m³/h): 60-630

🔸 ساختار نام‌گذاری مدل‌ها:

• HG: نشان‌دهنده سری سایدچنل استریم Stream
• اعداد مدل: بیانگر توان موتور بر حسب وات (W)
• پسوند B: موتور تک‌فاز
• پسوند SB: موتور سه‌فاز
• پسوند SBD: طراحی دو مرحله‌ای برای دستیابی به وکیوم و فشار بالاتر

🌟 مزایا و ویژگی‌های پمپ وکیوم خشک سایدچنل استریم

1️⃣ عملکرد بدون روغن (Oil-Free):

به دلیل عدم وجود اصطکاک فلز با فلز در محفظه، هوای خروجی کاملاً تمیز و بدون ذرات روغن است که برای صنایع غذایی و دارویی حیاتی است.

2️⃣ توان موتور (kW) متنوع:

بازه گسترده ازkW 0.37-20  امکان تطبیق دقیق با دبی مکش  مورد نیاز را فراهم می‌کند.

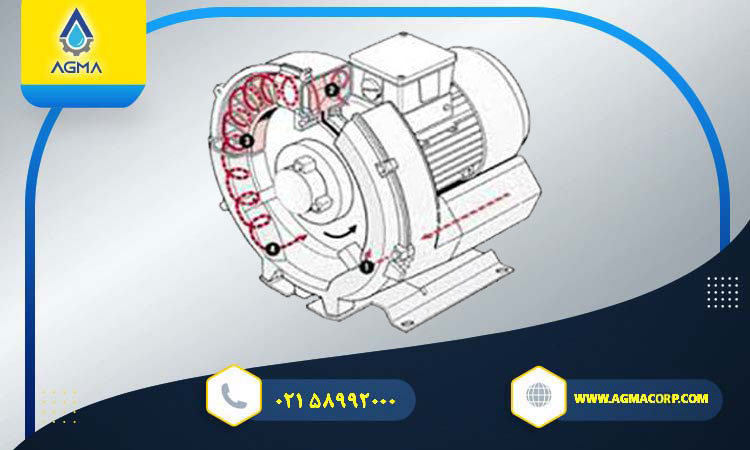

⚙️طرز کار پمپ وکیوم خشک سایدچنل استریم Stream

1️⃣پمپ‌ خلأ سایدچنل Side Channel استریم

به آن‌ها بلوئر وکیوم احیاکننده (Regenerative Blowers) نیز گفته می‌شود، بر اساس اصل تبادل مداوم تکانه (Momentum Exchange) استوار است.

برای درک دقیق‌تر، مکانیزم عملکرد پمپ سایدچنل استریم را می‌توان در ۵ مرحله علمی و فنی زیر تشریح کرد:

2️⃣مکش و ورود سیال (Suction and Ingress)

پروانه (Impeller) پمپ سایدچنل، یک دیسک صلب و سخت است که در لبه‌های محیطی خود دارای ده‌ها تیغه (Blade) شعاعی با زاویه و هندسه مشخص است. این پروانه درون یک محفظه (Housing) با تلرانس‌های ماشین‌کاری بسیار دقیق (در حد کسری از میلی‌متر) قرار دارد تا نشتی حجمی (Volumetric Leakage) به حداقل برسد. با چرخش الکتروموتور در پورت ورودی یک افت فشار نسبی ایجاد شده و سیال‌گازی (هوا) به درون فضای بین تیغه‌ها کشیده می‌شود.

3️⃣انتقال انرژی جنبشی و اعمال نیروی گریز از مرکز (Kinetic Energy Transfer & Centrifugal Force)

به محض ورود هوا به فضای بین تیغه‌ها، پروانه در حال چرخش با سرعت زاویه‌ای بالا ()، انرژی مکانیکی شفت را به انرژی جنبشی در سیال تبدیل می‌کند(به ذرات سیال ضربه می‌زند و آن‌را پرت می‌کند). نیروی گریز از مرکز () باعث می‌شود که مولکول‌های هوا در امتداد شعاع پروانه به سمت لبه‌های بیرونی (نوک تیغه‌ها) شتاب بگیرند و با سرعت بالا به سمت دیواره محفظه پرتاب شوند.

4️⃣شکل‌گیری جریان مارپیچی در کانال کناری (Formation of Helical Flow)

راز اصلی عملکرد این پمپ‌های خلاء در طراحی «کانال کناری» (Side Channel) نهفته است. محفظه استاتور در قسمت بیرونی پروانه دارای یک شیار نیم‌دایره‌ای و منحنی شکل است. هنگامی که سیال‌گازی پرسرعت از نوک تیغه‌ها به این کانال برخورد می‌کند، هندسه کانال مسیر حرکت سیال را منحرف کرده و آن را دوباره به سمت داخل (به سمت مرکز پروانه) و به سمت تیغه‌ها هدایت می‌کند. این انحراف مسیر باعث ایجاد یک جریان گردابی و سه‌بعدی به شکل مارپیچ (Helical/Spiral Vortex) می‌شود.

5️⃣افزایش تصاعدی فشار (احیای انرژی / Regeneration)

برخلاف سانتریفیوژهای معمولی که هوا تنها یک بار از پروانه عبور می‌کند، در پمپ سایدچنل سیال در طول یک دور چرخش کامل () پروانه، ده‌ها بار بین تیغه‌های روتور و کانال کناری استاتور در رفت و آمد است. در هر بار ورود مجدد سیال به ریشه تیغه‌ها، پروانه تکانه (Momentum) جدیدی به سیال وارد می‌کند. این فرآیند تبادل انرژی، مانند این است که سیال از چندین طبقه کمپرسور متوالی عبور می‌کند. با هر چرخش مارپیچی، انرژی جنبشی و در نتیجه آنتالپی و فشار سیال () به صورت تصاعدی افزایش (در حالت دمش) یا کاهش (در حالت مکش/وکیوم) می‌یابد.

6️⃣انسداد و تخلیه جریان (Stripping and Discharge)

در انتهای مسیر دایره‌ای، محفظه پمپ دارای یک بخش مسدودکننده به نام جداکننده یا خفه‌کن (Stripper) است. در این ناحیه، فاصله بین محفظه و پروانه به حداقل ممکن می‌رسد تا کانال کناری قطع شود. این مانع فیزیکی باعث شکسته شدن جریان مارپیچی شده و سیال که اکنون دارای انرژی، تراکم و فشار بالایی است (یا در حالت وکیوم، رقیق شده است)، مجبور می‌شود از طریق پورت خروجی (Discharge Port) به بیرون از سیستم حرکت کند.

🏭 کاربردهای پمپ وکیوم خشک ساید چنل استریم

🔬صنایع شیمیایی و داروسازی (Chemical & Pharmaceutical Industries)

در صنایع حساس شیمیایی و دارویی، حفظ خلوص مواد و جلوگیری از تخریب ساختار مولکولی آن‌ها در حین فرآوری از اهمیت بالایی برخوردار است. پمپ‌های وکیوم سایدچنل به دلیل ماهیت عملکرد خشک و بدون روغن (Oil-Free) بهترین گزینه برای این صنایع هستند.

1️⃣خشک‌کن‌های تحت خلأ (Vacuum Drying):

بسیاری از مواد موثره دارویی (API) یا ترکیبات شیمیایی به حرارت حساس هستند و در دماهای بالا تخریب می‌شوند. با استفاده از پمپ وکیوم سایدچنل و ایجاد فشار منفی در محفظه خشک‌کن، نقطه جوش حلال‌ها و رطوبت موجود در مواد به شدت کاهش می‌یابد. این امر اجازه می‌دهد تا رطوبت در دمای محیط یا دمای بسیار پایین تبخیر و مکش شود، بدون اینکه ماده اصلی دچار اکسیداسیون یا سوختگی حرارتی شود.

2️⃣گاززدایی و هواگیری (Degassing):

در تولید رزین‌ها، ژل‌ها، پمادها و مایعات غلیظ شیمیایی، حباب‌های هوای محبوس شده باعث افت کیفیت و ظاهر نامناسب محصول می‌شوند. با اعمال وکیوم، این حباب‌ها منبسط شده و به سطح مایع آمده و تخلیه می‌شوند.

3️⃣تقطیر در خلأ:

کمک به جداسازی ترکیبات مایع با نقاط جوش نزدیک به هم در فشارهای پایین‌تر از اتمسفر.

🐟 صنعت شیلات و پرورش آبزیان (Aquaculture & Fish Farming)

یکی از حیاتی‌ترین و پرمصرف‌ترین کاربردهای بلوئرهای سایدچنل استریم، استفاده از آن‌ها به عنوان قلب تپنده سیستم‌های هوادهی مزارع پرورش ماهی و میگو است.

1️⃣هوادهی عمقی با دیفیوزر (Diffused Aeration):

بلوئر سایدچنل جریان هوای پرفشاری تولید می‌کند که می‌تواند بر فشار هیدرواستاتیک آب غلبه کند (هر ۱۰ متر ستون آب معادل حدود فشار است). هوا از طریق لوله‌کشی به کف استخرها منتقل شده و توسط دیفیوزرها (حباب‌سازها) به میکرو‌حباب‌ها (Fine Bubbles) تبدیل می‌شود.

2️⃣افزایش اکسیژن محلول (Dissolved Oxygen – DO):

 حرکت کند این ریزحباب‌ها از کف به سطح آب، زمان تماس هوا با آب را افزایش داده و بالاترین نرخ انتقال جرم (انتقال اکسیژن به آب) را ایجاد می‌کند.

3️⃣تضمین کارکرد دائم‌کار (Continuous Duty):

 قطع شدن هوادهی حتی برای چند ساعت می‌تواند منجر به تلفات فاجعه‌بار در استخرهای متراکم شود. الکتروموتورهای مقاوم و طراحی بدون اصطکاک پروانه در بلوئرهای استریم، قابلیت کار مداوم ۲۴ ساعته در ۷ روز هفته را تضمین می‌کنند.

🛠️ نصب و نگهداری پمپ‌های وکیوم خشک سایدچنل استریم Stream

1️⃣فیلتراسیون دقیق ورودی (Inlet Filtration)

✴️اهمیت فنی:

فاصله (Clearance) بین پروانه در حال چرخش و محفظه آلومینیومی در بلوئرهای سایدچنل در حد چند دهم میلی‌متر است. ورود هرگونه ذرات صلب، گرد و غبار صنعتی، تراشه یا رطوبت می‌تواند باعث سایش شدید پروانه، از بین رفتن تلرانس‌ها، افت راندمان حجمی (Volumetric Efficiency) و در نهایت قفل شدن (Seizure) پمپ شود.

✳️اقدام عملی:

 نصب فیلترهای کاغذی یا پلی‌استر با مش‌بندی مناسب (معمولاً در حد چند میکرون) در پورت مکش الزامی است. همچنین، افت فشار () در دو سر فیلتر باید به صورت دوره‌ای چک شود؛ زیرا فیلترِ کثیف باعث افزایش مقاومت مسیر و فشار مضاعف بر الکتروموتور می‌شود. در محیط‌های مرطوب، نصب تله آبگیر (Water Trap) نیز توصیه می‌گردد.

2️⃣شیر ایمنی فشار و وکیوم (Relief Valves)

✴️اهمیت فنی:

پمپ‌های سایدچنل نباید در حالت «خفگی کامل» یا Dead-heading (انسداد ۱۰۰٪ ورودی در حالت مکش یا خروجی در حالت دمش) کار کنند. این کار باعث توقف جریان سیالِ خنک‌کننده در داخل پمپ شده و دمای محفظه به شدت بالا می‌رود. انبساط حرارتی قطعات آلومینیومی منجر به سایش پروانه به بدنه و سوختن سیم‌پیچ الکتروموتور به دلیل اضافه‌بار (Overload) می‌شود.

✳️اقدام عملی:

نصب «شیر فشار شکن» (Pressure Relief Valve) در خط دمش و «شیر وکیوم شکن» (Vacuum Relief Valve) در خط مکش کاملاً ضروری است. این شیرها باید روی حداکثر فشار مجاز سیستم (بر اساس نمودار عملکرد پمپ) تنظیم شوند تا در صورت انسداد مسیر، باز شده و با ورود/خروج هوا، تعادل حرارتی و فشاری سیستم را حفظ کنند.

🏢 نمایندگی پمپ وکیوم خشک ساید چنل استریم در ایران : آریا گشتاور مانا (آگما)

شرکت آگما با سال‌ها تجربه در زمینه مشاوره، تامین و فروش تجهیزات صنعتی، مفتخر است که محصولات برند استریم را با تضمین اصالت به صنایع کشور ارائه دهد. ما با تامین محصولات متنوع ، ارائه مشاوره‌های تخصصی جهت سایزینگ دقیق، و خدمات پس از فروش پاسخگو، در کنار مهندسان و صنعتگران ایستاده‌ایم تا بالاترین بهره‌وری را تجربه کنند.

📤جمع‌بندی

پمپ وکیوم سایدچنل استریم با ارائه تعادلی بی‌نظیر میان قیمت رقابتی، کیفیت ساخت استاندارد و کارکرد بدون استهلاک، گزینه‌ای ایده‌آل برای ارتقای راندمان خطوط تولید و سیستم‌های هوادهی صنعتی محسوب می‌شوند.

📌سوالات متداول (FAQ)

1️⃣تفاوت سایدچنل تک‌مرحله‌ای (Single Stage) و دو‌مرحله‌ای (Two Stage) چیست؟

در مدل‌های تک‌مرحله‌ای، هوا یک بار از پروانه عبور کرده و دبی بالاتری (m^3/h) تولید می‌شود. اما در مدل‌های دومرحله‌ای، هوا پس از خروج از پروانه اول وارد پروانه دوم می‌شود که این امر فشار نهایی وکیوم (mbar) و دمش را به شدت افزایش می‌دهد، هرچند دبی کمی کاهش می‌یابد.

2️⃣آیا پمپ سایدچنل استریم نیاز به روغن یا آب برای خنک‌کاری دارد؟

خیر، این دستگاه‌ها از نوع سایش خشک (Dry) بوده و هیچ نیازی به روغن یا آب برای آب‌بندی و خنک‌کاری ندارند. خنک‌کاری توسط پره‌های روی پوسته آلومینیومی و فن خود الکتروموتور انجام می‌شود.

💳 قیمت پمپ وکیوم خشک سایدچنل استریم Stream

اطلاعات مربوط به قیمت خرید ‎ پمپ‌ وکیوم خشک سایدچنل استریم را در جدول زیر مشاهده کنید :
