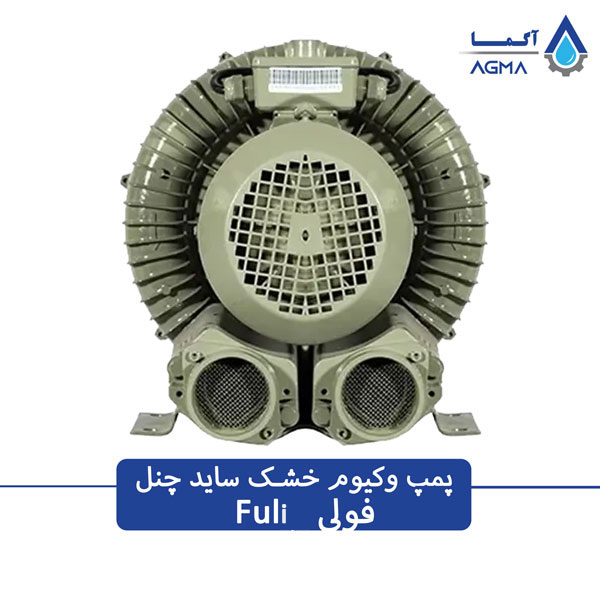

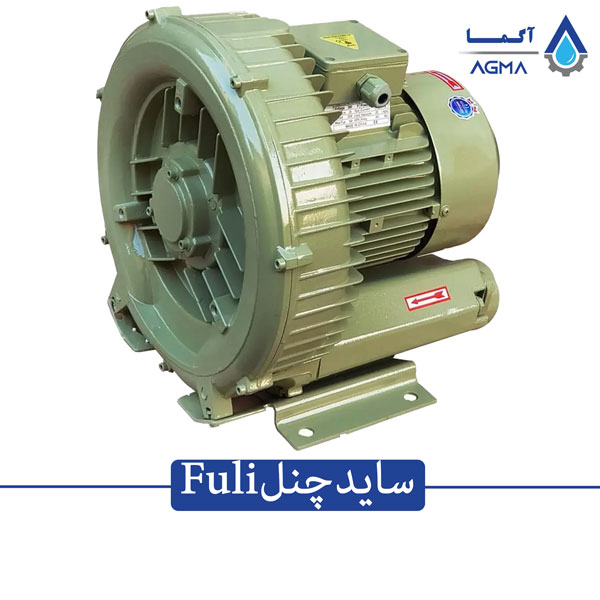

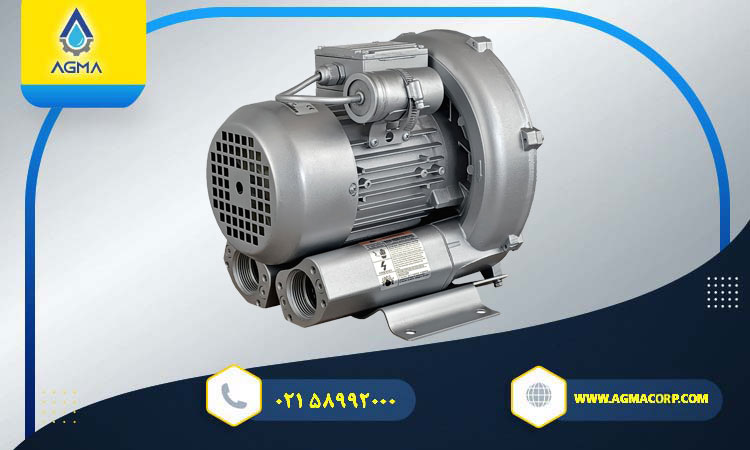

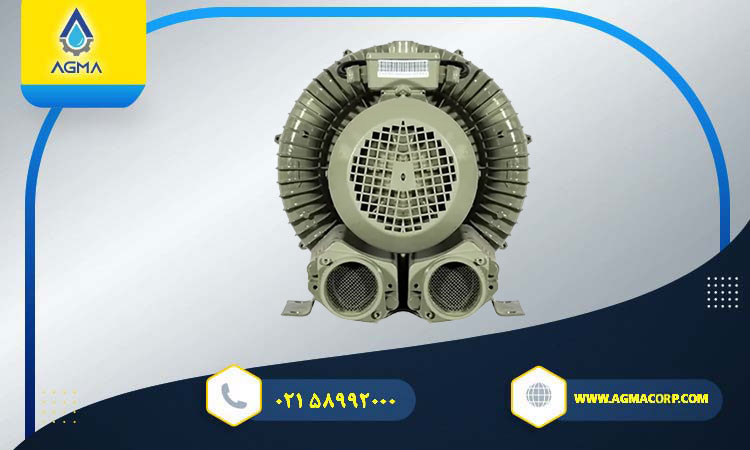

پمپ وکیوم خشک سایدچنل فولیFuli
| برند: |
Fuli |
|---|---|
| ساخت کشور: |
چین |
| نوع پمپ وکیوم: |
وکیوم خشک |
| سیستم وکیوم: |
Regenerative/ impeller |
| مدل : |
F-HG |
| دبی(m³/h): |
60-550 |
| فشارنهایی دمش( mbar): |
160-510 |
| فشارنهایی خلاء( mbar): |
400-_110- |
| توان الکتروموتور( Kw): |
0.37-11 |
| سطح نویز( dB): |
55-86 |
شرکت FULI بهعنوان یکی از تولیدکنندگان شناختهشده در حوزه بلوئرها و پمپهای سایدچنل، تمرکز خود را بر توسعه تجهیزات وکیومبلوئرهای صنعتی با راندمان بالا و طراحی بدون روغن قرار داده است. پمپهای وکیوم کانال جانبی فولی ، به ویژه در کاربردهای پیوسته و تمیز (Oil-Free) مورد توجه صنایع قرار گرفتهاند. این تجهیزات در دسته پمپ خلأ سایدچنل قرار میگیرند که ترکیبی از سادگی مکانیکی و عملکرد پایدار را ارائه میدهند.
🎯فروش پمپ وکیوم خشک سایدچنل فولیFuli
در خرید وکیوم سایدچنل فولی، مهمترین عامل اطمینان از اصالت و تطابق مشخصات با نیاز واقعی خط تولید است؛ سایدچنل فولی FULI با طراحی بدون تماس مکانیکی داخلی، گزینهای قابل اتکا برای کاربردهای وکیوم صنعتی هستند که نیاز به کارکرد مداوم دارند. شرکت آریا گشتاور مانا (آگما) با تمرکز بر تأمین تجهیزات دوار، سایدچنل فولی را بهصورت اورجینال و همراه با خدمات پس از فروش ارائه میدهد.
در فرآیند فروش ، انتخاب صحیح پمپ وکیوم خشک سایدچنل فولی بر اساس:
- دبی مکش(m³/h)
- فشار نهایی وکیوم (mbar)
- نوع کاربرد (مداوم یا سیکلی)
نقش تعیینکنندهای در عملکرد نهایی دارد.
🟢 برند فولی به دلیل:
- ساختار ساده
- عدم نیاز به روغن
- هزینه نگهداری پایین
در بسیاری از پروژههای صنعتی بهعنوان گزینه اقتصادی و پایدار مطرح است.
📋مشخصات فنی پمپ وکیوم خشک سایدچنل فولی Fuli
وکیوم خشک ساید چنل فولی در یک نوع تکمرحله (Single Stage) تولید میشود. سایدچنل فولی با دبی مکش نسبتاً بالا، برای وکیوم سبک تا متوسط در صنایع مختلف مناسب هستند. بدنه آلومینیومی یا چدنی با ماشینکاری دقیق، همراه با موتور سهفاز و تکفاز از مشخصات فنی اصلی آنهاست. مهمترین پارامترها شامل دبی مکش (m³/h)، فشار نهایی وکیوم (mbar)، توان موتور (kW) و سطح صدا میباشد. طراحی بدون تماس مکانیکی و بدون روغن، وکیوم سایدچنل فولی را برای کارکرد پیوسته و تمیز صنعتی ایدهآل ساخته است.
| F- HG | Kw | s | p | m³/h | vacuum-mbar | pressure-mbar | I/n(mm) |
|---|---|---|---|---|---|---|---|
| F- HG-370-B | 0.37 | 1 | 1 | 60 | 110 | 160 | 43 |
| F- HG-370-SB | 0.37 | 1 | 3 | 60 | 110 | 160 | 43 |
| F- HG-550-B | 0.55 | 1 | 1 | 110 | 160 | 200 | 56 |
| F- HG-550-SB | 0.55 | 1 | 3 | 110 | 160 | 200 | 56 |
| F- HG-750-B | 0.75 | 1 | 1 | 130 | 170 | 210 | 56 |
| F- HG-750-SB | 0.75 | 1 | 3 | 130 | 170 | 210 | 56 |
| F- HG-1100-B | 1.1 | 1 | 1 | 170 | 200 | 250 | 59 |
| F- HG-1100-SB | 1.1 | 1 | 3 | 170 | 200 | 250 | 59 |
| F- HG-1500-B | 1.5 | 1 | 1 | 180 | 210 | 260 | 59 |
| F- HG-1500-SB | 1.5 | 1 | 3 | 180 | 210 | 260 | 59 |
| F- HG-2200-SB | 2.2 | 1 | 3 | 210 | 260 | 260 | 59 |
| F- HG-3000-SB | 3 | 1 | 3 | 330 | 270 | 370 | 56 |
| F- HG-4000-SB | 4 | 1 | 3 | 360 | 280 | 380 | 59 |
| F- HG-5500-SB | 5.5 | 1 | 3 | 430 | 320 | 420 | 80 |
| F- HG-7500-SB | 7.5 | 1 | 3 | 480 | 350 | 450 | 80 |
| F- HG-11000-SB | 11 | 1 | 3 | 550 | 400 | 510 | 103 |
📌مزایا و ویژگیهای پمپ وکیوم خشک سایدچنل فولی Fuli
✔️ راندمان و توان
طراحی آیرودینامیک کانال جانبی باعث افزایش راندمان در محدوده کاری مشخص میشود، اما در خارج از نقطه طراحی افت راندمان رخ میدهد.
✔️ کیفیت ساخت
بدنه آلومینیومی یا چدنی با ماشینکاری دقیق باعث کاهش نشتی داخلی و افزایش عمر مفید میشود.
✔️ استانداردها
اغلب مطابق استانداردهای:
- IEC موتور
- CE اروپا
⚙️طرزکار پمپ وکیوم خشک سایدچنل فولی Fuli

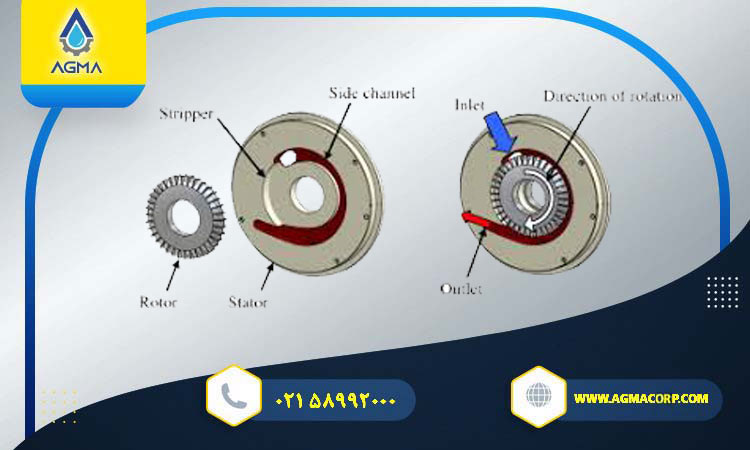

پمپ وکیوم کانال جانبی بر اساس انتقال انرژی جنبشی به سیال (معمولاً هوا یا گازهای غیرخورنده) کار میکند. برخلاف پمپهای وکیوم جابجایی مثبت، در وکیوم سایدچنل فشردهسازی به صورت تدریجی و با استفاده از نیروی گریز از مرکز و حرکت مارپیچی سیال در یک کانال حلقوی انجام میشود.
1️⃣ورود سیال به کانال جانبی
🟢 مکش اولیه
سیال (هوا) از طریق فلنج ورودی به صورت محوری وارد محفظه پمپ میشود. اختلاف فشار ناشی از چرخش ایمپلر (بین ۱۰ تا ۵۰ میلیبار) جریان را به داخل میکشد. وجود فیلتر ورودی برای جلوگیری از ورود ذرات بزرگتر از ۱۰ میکرون ضروری است
🟢 هدایت به کانال جانبی
سیال پس از عبور از مرکز پروانه یا ایمپیلر، جهت خود را از محوری به شعاعی-مماسی تغییر داده و وارد شیار حلقوی «کانال جانبی» میگردد. فاصله هوایی (کلیرانس) ۰.۱ تا ۰.۳ میلیمتر بین نوک پره و دیواره کانال برای جلوگیری از تماس مکانیکی حفظ میشود
🟢 ویژگی طراحی:
مقطع کانال معمولاً ذوزنقهای (برای فشار متوسط) یا نیمدایره (برای دبی بالا) است. این هندسه باعث ایجاد گردابههای کنترلی شده و فرصت چندباره برای دریافت انرژی از پرهها فراهم میکند. بدنه آلومینیومی یا چدنی با ماشینکاری دقیق (زبری زیر ۰.۸ میکرومتر) ساخته میشود.
2️⃣شتابگیری اولیه توسط ایمپلرپ
🟢 چرخش با سرعت بالا
پروانه (ایمپلر) مستقیماً روی شفت موتور سوار شده و بدون نیاز به گیربکس میچرخد. سرعت دورانی معمولاً ۲۸۰۰ دور بر دقیقه (در موتورهای ۴ قطب) است. این سرعت بالا برای ایجاد انرژی جنبشی کافی در سیال ضروری میباشد.
🟢 اعمال نیروی گریز از مرکز
پرههای ایمپلر یا پروانه به سیال ضربه زده و آن را به سمت بیرون پرتاب میکنند. این عمل باعث ایجاد شتاب هم در جهت مماسی (محیطی) و هم در جهت شعاعی میشود. در نتیجه، ذرات سیال مسیری مارپیچی را آغاز میکنند.
🟢 انتقال انرژی جنبشی
سرعت سیال در نزدیکی نوک پرهها به حداکثر مقدار خود میرسد. بیشترین انرژی جنبشی در این ناحیه متمرکز است. سپس سیال آماده ورود به کانال جانبی برای تبدیل این انرژی به فشار میشود.
3️⃣حرکت مارپیچی در کانال حلقوی
🟢 کاهش سرعت – افزایش فشار
در انتهای کانال جانبی، مقطع جریان به تدریج بزرگتر میشود (یا سیال به سمت خروجی هدایت میگردد). در نتیجه سرعت سیال کاهش یافته و فشار استاتیک افزایش مییابد. این اصل مشابه عملکرد دیفیوزر در کمپرسورهای گریز از مرکز است.
🟢 فشردهسازی تقریباً همدما
در مقایسه با پمپهای روتاری (مانند پره لغزنده)، افزایش فشار در ساید چنل به صورت تدریجی و بدون شوک انجام میشود. این ویژگی باعث کاهش اتلاف حرارتی و افزایش بازده حجمی میگردد. دمای سیال در خروجی نسبتاً پایین باقی میماند.
🟢 خروجی با فشار مطلوب
حداکثر فشار قابل دستیابی در یک مرحله معمولاً بین ۱۰۰ تا ۶۰۰ میلیبار بالاتر از فشار اتمسفر (برای حالت دمنده) یا خلأ نسبی (برای حالت مکش) است. مقدار دقیق به سرعت دورانی، هندسه کانال و دبی جریان وابسته است. برای کاربردهای نیازمند فشار بیشتر، از مدلهای دو مرحلهای (در صورت وجود) استفاده میشود.
4️⃣مرحلهی چهارم: خروج سیال فشرده شده
🟢 عبور از مجرای خروجی
سیال با فشار بالاتر از طریق مجرای خروجی پمپ خارج میشود. جهت خروج معمولاً عمود بر محور ورودی طراحی میگردد تا از تلاطم جلوگیری شود. این آرایش باعث کاهش افت فشار و بهبود راندمان کلی میگردد.
🟢 کاهش نوسانات جریان
در برخی مدلها، یک محفظه حجمگیر (یا مفلر) در مسیر خروجی تعبیه میشود. این محفظه نوسانات باقیمانده و ضربانات جریان را جذب و کاهش میدهد. در نتیجه، جریان خروجی صافتر و یکنواختتر خواهد بود.
🟢 آماده برای کاربرد نهایی
جریان خروجی آماده استفاده مستقیم در کاربردهای صنعتی است. میتواند به خطوط پنوماتیک، سیستمهای وکیوم فرمینگ، هوادهی و … هدایت شود. بدین ترتیب فرآیند فشردهسازی و انتقال انرژی جنبشی به فشار کامل میگردد.
🏭 کاربردهای پمپ وکیوم خشک ساید چنل فولی Fuli
🧪 صنایع شیمیایی
پمپ وکیوم خشک ساید چنل فولی در صنایع شیمیایی برای فرآیند تقطیر خلأ کاربرد دارد. همچنین در خشککنهای خلأ که برای حذف رطوبت از مواد شیمیایی حساس استفاده میشود، بسیار مؤثر است. به دلیل طراحی بدون روغن، خطر آلودگی محصولات شیمیایی به طور کامل حذف میشود. در صورت انتخاب متریال مناسب (مانند بدنه با پوشش ضد خوردگی)، مقاومت قابل قبولی در برابر بخارات شیمیایی دارد. کارکرد پیوسته و بدون نیاز به سرویس مکرر، این پمپ را به گزینهای اقتصادی برای خطوط تولید شیمیایی تبدیل کرده است.
🏭 صنایع بستهبندی
در صنایع بستهبندی، پمپ ساید چنل فولی عمدتاً برای وکیوم فرمینگ (شکلدهی حرارتی ورقهای پلاستیکی با استفاده از خلأ) استفاده میشود. همچنین در خطوط بستهبندی مواد غذایی و دارویی برای مکش هوا از داخل بستهها قبل از سیل کردن، کاربرد دارد. جریان هوای بدون ضربان و یکنواخت، کیفیت بستهبندی را افزایش داده و از پارگی بستهها جلوگیری میکند. عدم نیاز به روغن، تمیزی خط تولید را تضمین کرده و هزینههای نظافت را کاهش میدهد. این پمپ میتواند به صورت ۲۴ ساعته و در شرایط کاری مداوم بدون افت راندمان کار کند.
🔧 نصب، نگهداری و تعمیرات
✅ مراحل نصب
1️⃣تراز دقیق فونداسیون
پمپ باید روی سطحی صاف، سفت و تراز شده نصب شود. استفاده از میراگرهای لاستیکی یا فنری برای کاهش لرزش توصیه میشود. تراز نبودن باعث بار نامتقارن بر بلبرینگها و کاهش عمر مفید میگردد.
2️⃣بررسی جهت چرخش موتور
قبل از اتصال کامل، موتور را برای یک لحظه روشن کرده و جهت چرخش را با فلش روی بدنه تطابق دهید. چرخش اشتباه (معکوس) باعث افت شدید دبی و فشار و خطر داغ شدن میشود.
3️⃣نصب فیلتر ورودی
حتماً یک فیلتر هوای مناسب با مش ۵۰ تا ۱۰۰ میکرون در مسیر مکش نصب شود. فیلتر از ورود گردوغبار، پرز و ذرات جامد به درون ساید چنل جلوگیری کرده و از سایش پرهها و کانال جانبی میکاهد.
4️⃣جلوگیری از ورود ذرات
در حین نصب لولهکشی، از ورود براده، جوش اضافی یا هرگونه آلودگی صنعتی به داخل پمپ وکیوم جلوگیری شود. در صورت نیاز، سیستم را قبل از اتصال نهایی هوازی (پورج) کنید.
🔄 نگهداری دورهای
1️⃣بررسی دورهای بلبرینگ
بلبرینگهای ساید چنل فولی معمولاً از نوع سیلد یا شیلددار با گریس دائمی هستند. هر ۲۰۰۰ ساعت کارکرد، صدای بلبرینگ و دمای نوک شفت بررسی شود. در صورت شنیدن صداهای غیرعادی یا افزایش دما (بیش از ۸۵ درجه)، تعویض بلبرینگ الزامی است.
2️⃣تمیزکاری مسیر هوا
سالی یک بار (یا بسته به میزان آلودگی محیط) پمپ را باز کرده و مسیر کانال جانبی، ایمپلر و محفظه را از رسوبات احتمالی پاک کنید. جرم گرفتگی باعث کاهش راندمان و افزایش دمای کاری میشود.
3️⃣کنترل دمای کارکرد
دمای بدنه نباید از حد مجاز اعلامشده در کاتالوگ (معمولاً ۱۰۰ تا ۱۲۰ درجه سانتیگراد) فراتر رود. در صورت افزایش دما، علائمی مانند گرفتگی فیلتر، کار در دبی صفر یا ولتاژ پایین را بررسی کنید.
🏢 نمایندگی سایدچنل فولی Fuli در ایران : آریا گشتاور مانا
شرکت آریا گشتاور مانا (آگما) با سابقه در تأمین تجهیزات دوار صنعتی، نماینده فروش پمپ ساید چنل فولی است. آگما تأمین قطعات اصلی و اورجینال این پمپ وکیوم بلوئر را بر عهده دارد. همچنین مشاوره انتخاب مهندسی بر اساس نیاز واقعی خط تولید و پشتیبانی فنی تخصصی را ارائه میدهد. خدمات پس از فروش شامل گارانتی، تعمیرات و تأمین قطعات یدکی نیز توسط آگما انجام میشود.
📤جمعبندی
پمپهای وکیوم خشک فولی گزینهای مناسب برای کاربردهای صنعتی پیوسته هستند. عدم نیاز به روغن، سادگی ساختار و هزینه نگهداری پایین، ارزش خرید آن را افزایش میدهد. انتخاب صحیح مدل، کلید بهرهوری واقعی این تجهیز است.
📌سئوالات متداول (FAQ)
❓ تفاوت پمپ سایدچنل تکپروانه و دوپروانه چیست؟
پمپ سایدچنل دوپروانه دارای دو سیکل فشردهسازی پشت سر هم است که باعث میشود فشار نهایی پایینتر (وکیوم قویتر) نسبت به سایدچنل تکپروانه ایجاد کند. در مقابل، مصرف انرژی آن بیشتر بوده و معمولاً فقط در نسخه سهفاز عرضه میشود. برای کاربردهایی که نیاز به وکیوم عمیق ندارند، سایدچنل تکپروانه اقتصادیتر است.
❓ فشار نهایی واقعی پمپ ساید چنل فولی چقدر است؟
این وکیوم پمپها در دسته وکیوم متوسط قرار میگیرند و قادر به ایجاد خلأ بسیار عمیق (مانند پمپهای روتاری یا رینگ مایع) نیستند. فشار نهایی معمولاً بین ۱۰۰ تا ۴۰۰ میلیبار مطلق (بسته به مدل و تعداد مراحل) است.+
💳 قیمت پمپ وکیوم خشک سایدچنل فولی FULI
لیست قیمت وکیوم سایدچنل فولی FULI را در جدول زیر مشاهده بفرمایید.
| وکیوم سایدچنل Fuli | قیمت ساید چنل فولی |
|---|---|
| F- HG-370-Bپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-370-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-550-Bپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-550-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-750-Bپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-750-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-1100-Bپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-1100-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-1500-Bپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-1500-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-2200-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-3000-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-4000-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-5500-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-7500-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| F- HG-11000-SBپمپ سایدچنل فولی مدل | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
