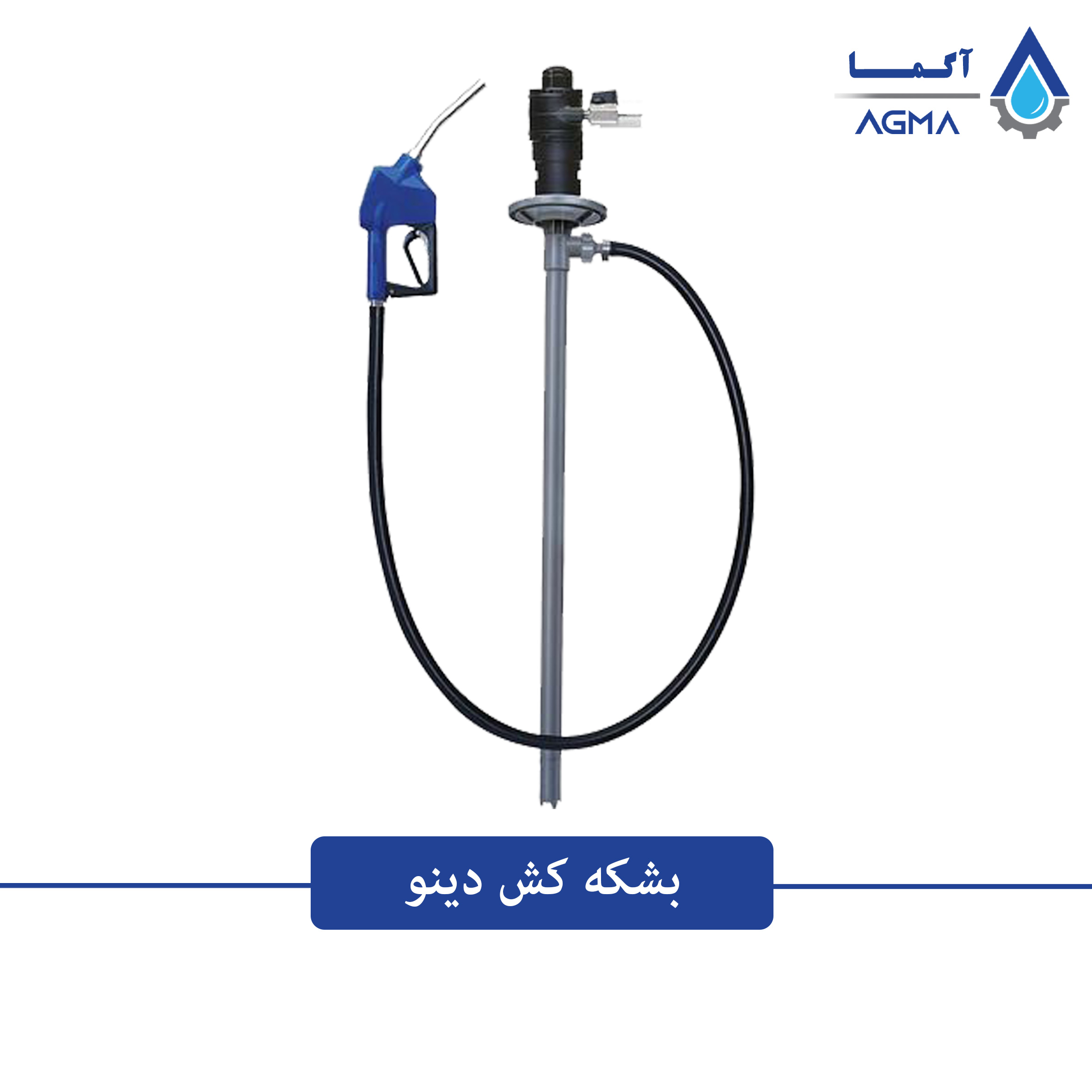

پمپ بشکه کش دینو (Dino)
شروع قیمت: 35,000,000 تومان
agma-service

فروش پمپ بشکه کش دینو (Dino)

فروش پمپ بشکه کش دینو

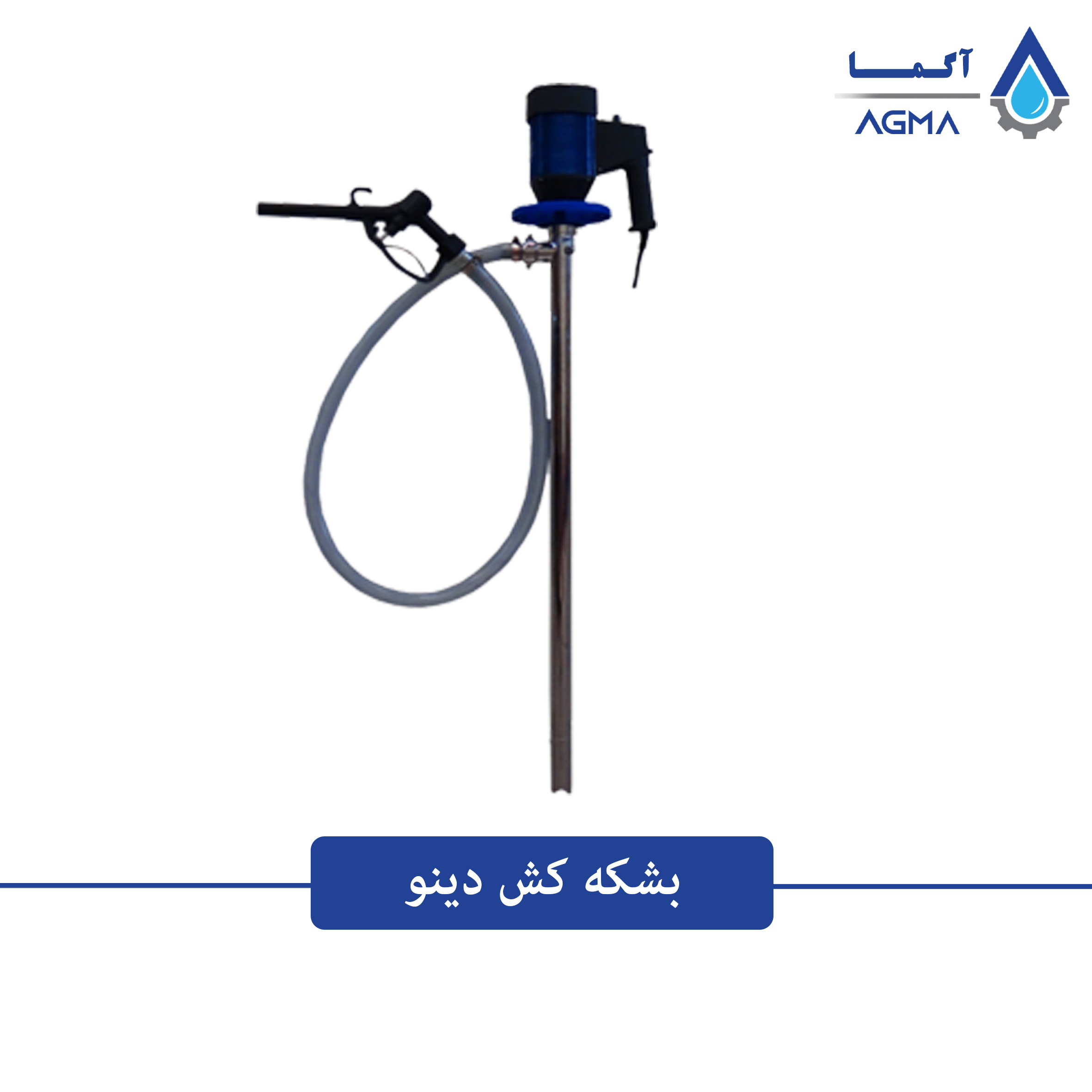

پمپ بشکه کش دینو (Dino) ساخت کشور تایوان بوده که در مدل HD روانه بازار شده است. این پمپ در دو سری سانتریفیوژ و اسکرو طراحی شده و از مدل سانترفیوژ جهت تخلیه مواد رقیق نظیر انواع حلال ها، مواد نفتی، اسید ها و بازها و مواد خورنده از داخل بشکه استفاده می شود. از مدل اسکرو بشکه کش Dino برای تخلیه سیالات غلیظ با ویسکوزیته بالا استفاده می شود.

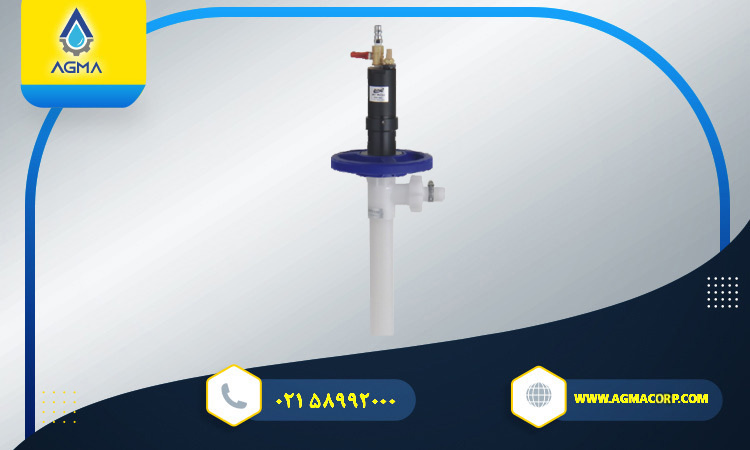

پمپ بشکه دینو

پمپ بشکه کش دینو تایوان دارای یک لوله بلند بوده که به صورت غوطه ور داخل بشکه قرار گرفته و با پروانه ای که در انتهای این لوله قرار گرفته سیال را با قدرت به بیروت پمپاژ می کند.

مشخصات فنی پمپ بشکه دینو (Dino)

پمپ بشکه کش دینو (Dino) در مدل های سانتریفیوژ و اسکرو با موتور الکتریکی و پنوماتیک (بادی) عرضه می شود. پمپ بشکه کش Dino مدل HD در متریال های متریال های پلی پروپیلن (PP)، استنلس استیل 316 (AISI 316) و کاینار (PVDF) و طول بدنه (تیوب) 700، 900، 1200، 1500 و 1800 میلیمتر تولید می شود.

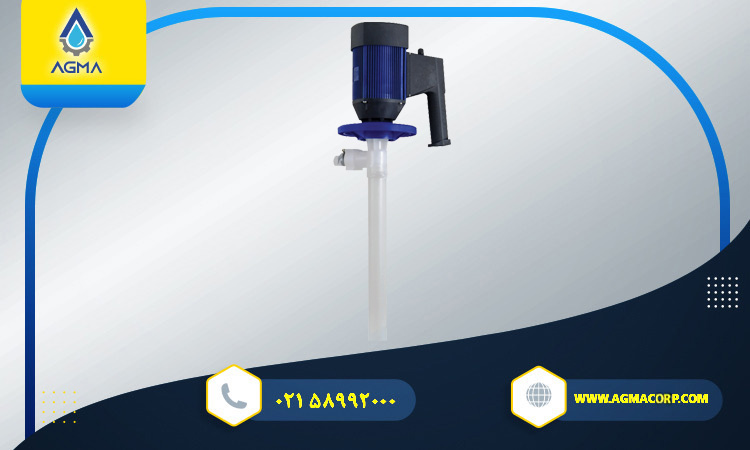

فروش پمپ بشکه کش دینو

ویژگی های پمپ تخلیه بشکه دینو

  • طراحی ویژه و خاص برای تعمیر آسان و تعویض سریع قطعات بدون نیاز به ابزار خاص
  • پروانه از جنس کاینار (PVDF) با مقاومت در برابر سایش
  • بوشن از جنس تفلون (PTFE)
  • بوش شافت از جنس Rulon با مقاومت شیمیایی بالا
  • بدنه ار جنس پلی پروپیلن (PP)، استنلس استیل 316 (AISI 316) و کاینار (PVDF)
  • شافت محرک ساخته شده از هستلوی (Hastelloy) و استنلس استیل 316 (AISI 316)
  • مناسب جهت انتقال سیالات شیمیایی با مقاومت بالا

صنایع پر کاربرد

  • صنایع الکترونیک
  • آب و فاضلاب
  • صنایع شیمیایی
  • آزمایشگاه ها
  • پتروشیمی
  • صنایع غذایی
  • صنایع آرایشی
  • صنایع کاغذ سازی
  • صنایع رنگ
  • صنایع دارویی
  • صنات خودرو و سایر صنایع

انواع لوله های پمپ بشکه کش دینو و کاربری آن

طول بدنه (تیوب)

مدل نوع مخزن
700 میلیمتر (27 اینچ) جنس بدنهHD – 700

بطری 20 لیتری

1000 میلیمتر (39 اینچ)

جنس بدنه HD – 1000 بشکه های 200 لیتری
1200 میلیمتر (47 اینچ) جنس بدنه HD – 1200

بشکه و مخازن

1500 میلیمتر (60 اینچ)

جنس بدنه HD – 1500 مخازن 1000 لیتری (IBC)
1800 میلیمتر (72 اینچ) جنس بدنه HD – 1800

مخازن بزرگ ذخیره سازی



موارد استفاده پمپ بشکه کش دینو (Dino)

مورد استفاده

بیشترین دما جنس
اسید استیک، اسید نیتریک 20%، سولفوریک اسید، هیدروکلریک 20%، فریک کلراید، قلیایی ها 80 درجه سانتیگراد / 175 درجه فارنهایت

پلی پروپیلن (PPHT)

سولفوریک اسید 66، سدیم هیپوکلریت، پروپونیک اسید، هیدرو فلوریک اسید، استریک اسید، اسید نیتریک غلیظ

100 درجه سانتیگراد / 212 درجه فارنهایت

کاینار (PVDF)

الکل، گازوئیل، اتر ایزوپروپیل، فرآورده های نفتی، حلال ها، آمونیاک

100 درجه سانتیگراد / 212 درجه فارنهایت

استنلس استیل (SS)



مشخصات فنی پمپ تخلیه بشکه اسکرو دینو مدل HD-HV

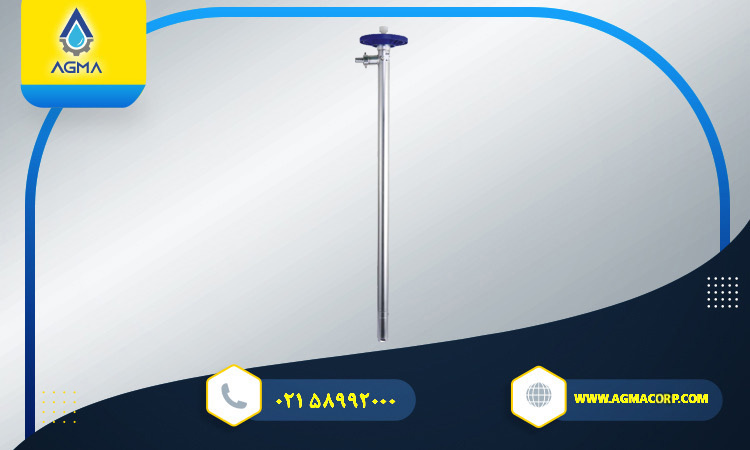

این مدل از پمپ های بشکه کش دینو تک اسکرو بوده و جهت انتقال و جابجایی سیالات غلیظ و ویسکوز بالا نظیر پلیمر، شامپو، روانکارها و رزین استفاده می شود. بدنه و روتور این مدل از استنلس استیل 316 ساخته شده و استاتور آن از جنس تفلون (PTFE) ساخته شده که مقاومت بالایی در برابر خوردگی دارد. این مدل از پمپ بشکه Dino با محرک الکتریکی و پنوماتیک عرضه شده میتواند تا 90 لیتر در دقیقه دبی و 10 باز فشار ایجاد کند.

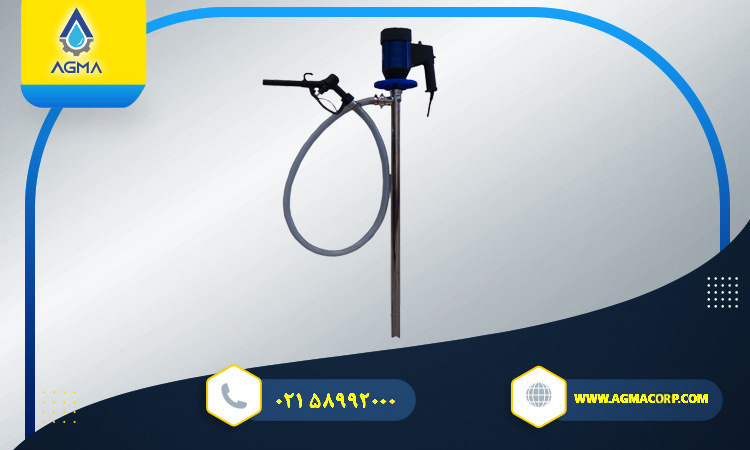

پمپ بشکه کش اسکرو دینو



پمپ بشکه کش دینو مدل HD-HV (سری ویسکوز بالا)

مدل HF-SS700-HV

700 میلیمتر (27 اینچ) مناسب بطری های 20 لیتری

مدل HF-SS1000-HV

1000 میلیمتر (39 اینچ) مناسب بشکه های 200 لیتری
دمای ماکزیمم

120 درجه سانتی گراد / 248 درجه فارنهایت

اندازه خارجی

27.5 میلیمتر – 33 میلیمتر
جنس بدنه پمپ

استنلس استیل 316

جنس روتور

استنلس استیل 316
جنس استاتور

تفلون (PTFE)

بیشترین ویسکوزیته

100000 سانتی پویز
مکانیکال سیل

سیلیکون

واشر

تفلون (PTFE)
بیشترین دبی

90 لیتر در دقیقه (تست شده با ویسکوزیته 2000 سانتی پویز و موتور بادی HD-A6)

بیشترین فشار

10 بار
وزن

12 کیلوگرم

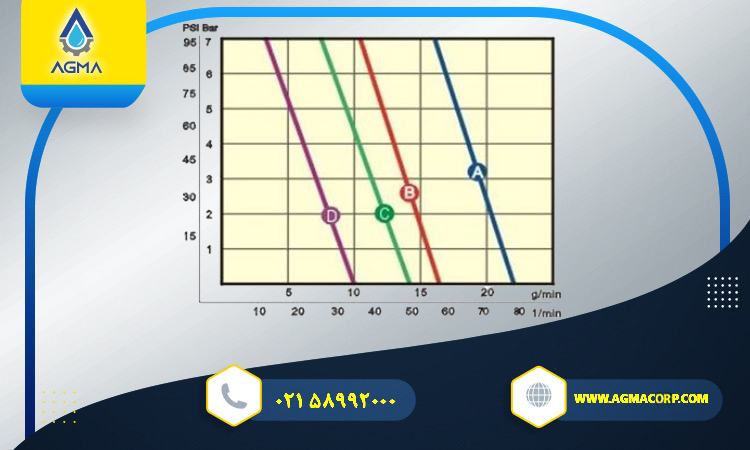

منحنی عملکرد پمپ بشکه کش اسکرو دینو (Dino)



پمپ بشکه کش dino

شرایط تست

  • ویسکوزیته 5000 سانتی پویز
  • منحنی عمکرد ممکن است دارای 10% خطا باشد.

مشخصات فنی پمپ بشکه کش برقی دینو

موتور الکتریکی پمپ تخلیه بشکه دینو در دو مدل 110 ولت و 220 ولت , به صورت تکفاز ارائه می شود. این موتور دارای قابلیت کنترل متغیر سرعت موتور به صورت دستی بوده که میتوان به وسیله این ویژگی دبی خروجی پمپ را کنترل کرد. این الکتروموتور بر روی پمپ ها سانتریفیوژ نصب و قابل استفاده است.

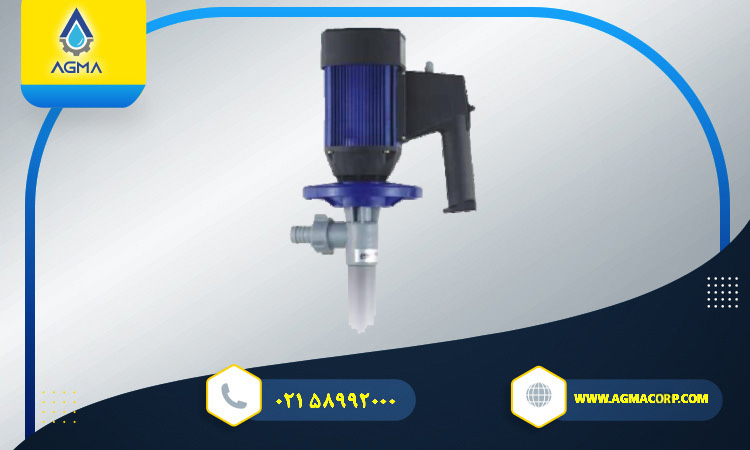

پمپ بشکه دینو برقی

موتور الکتریکی با قابلیت کنترل سرعت

مدل HD-E1-V

110 ولت / تکفاز / 50- 60 هرتز/ 485 وات

مدل HD-E2-V

220 ولت / تکفاز / 50- 60 هرتز/ 485 وات
بیشترین ویسکوزیته

1000 سانتی پویز

بیشتر دور

20000 دور
درجه حفاظت

IP 44

کابل

 5 متر
وزن

3 کیلوگرم

دارای محافظ برای جلوگیری از بالا رفتن بیش حد دما

کلید ایمنی جهت قطع و وصل برق

پوسته ضد اشتعال



منحنی عملکرد پمپ بشکه کش برقی دینو



قیمت پمپ بشکه کش دینو

شرایط تست

  • A: با پمپ HD-SS1000-HP
  • B: با پمپ HD-SS1000
  • تست پمپ با آب 25 درجه سانتیگراد انحام شده است.
  • منحنی عمکرد ممکن است دارای 10% خطا باشد.
  • هد ماکزیمم در حالت خروجی بسته به دست آمده است.



مشخصات فنی بشکه کش بادی دینو مدل HD-A1

موتور پنوماتیک (بادی) بشکه کش Dino مدل HD-A1 از موتور های بدون روغن (Oil Free) بوده که بر روی پمپ های سانتریفیوژ دینو نصب می شود.

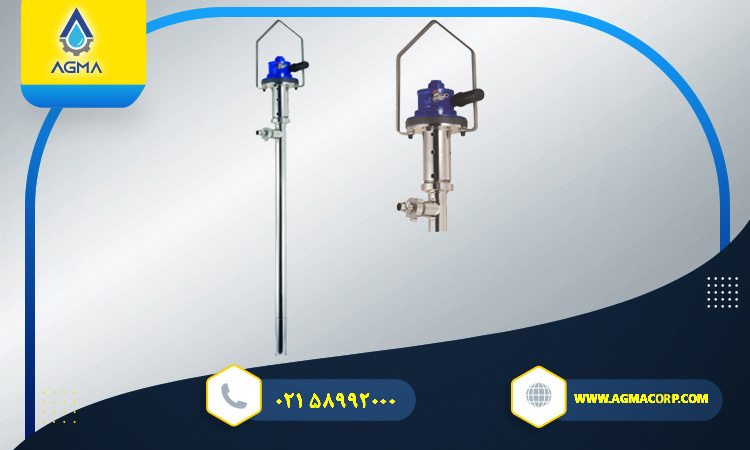

پمپ بشکه کش بادی دینو

موتور پنوماتیک (بادی) HD-A1 بدون روغن

بیشترین فشار ورودی

6 بار (87 psi)

مصرف هوا

0.55 مترمکعب بر دقیقه
سایز کانکشن هوا

¼ اینچ (NPT)

تجهیزات جانبی

صدا خفنه کن، تنظیم کننده فشار هوای ورودی
جنس بدنه

آلومینیوم

بیشترین ویسکوزیته

700 سانتی پویز
دور خروجی

7500 در 3 بار فشار هوا

دور خروجی

18000 در 6 بار فشار هوا
توان

420 وات (0.56 اسب بخار)

وزن

1 کیلوگرم



منحنی عملکرد پمپ بشکه کش پنوماتیک دینو مدل HD-A1



پمپ بشکه کش dino

شرایط تست

  • A: با پمپ HD-SS1000-HP
  • B: با پمپ HD-SS1000
  • تست پمپ با آب 25 درجه سانتیگراد انحام شده است.
  • منحنی عمکرد ممکن است دارای 10% خطا باشد.
  • هد ماکزیمم در حالت خروجی بسته به دست آمده است.



مشخضات فنی بشکه کش بادی دینو مدل HD-A2

موتور پنوماتیک (بادی) بشکه کش Dino مدل HD-A2 از موتور های بدون روغن (Oil Free) بوده که بر روی پمپ های سانتریفیوژ دینو نصب می شود.

فروش پمپ بشکه کش بادی دینو

موتور پنوماتیک (بادی) HD-A1 بدون روغن

بیشترین فشار ورودی

6 بار (87 psi)

مصرف هوا

0.55 مترمکعب بر دقیقه
سایز کانکشن هوا

¼ اینچ (NPT)

جنس بدنه

آلومینیوم
بیشترین ویسکوزیته

1200 سانتی پویز

دور خروجی

8000 در 3 بار فشار هوا
دور خروجی

18000 در 6 بار فشار هوا

توان

560 وات (0.75 اسب بخار)
وزن

1.2 کیلوگرم



منحنی عملکرد پمپ بشکه کش پنوماتیک دینو مدل HD-A2



پمپ بشکه کش دینو تایوان

شرایط تست

  • A: با پمپ HD-SS1000-HP
  • B: با پمپ HD-SS1000
  • تست پمپ با آب 25 درجه سانتیگراد انحام شده است.
  • منحنی عمکرد ممکن است دارای 10% خطا باشد.
  • هد ماکزیمم در حالت خروجی بسته به دست آمده است.

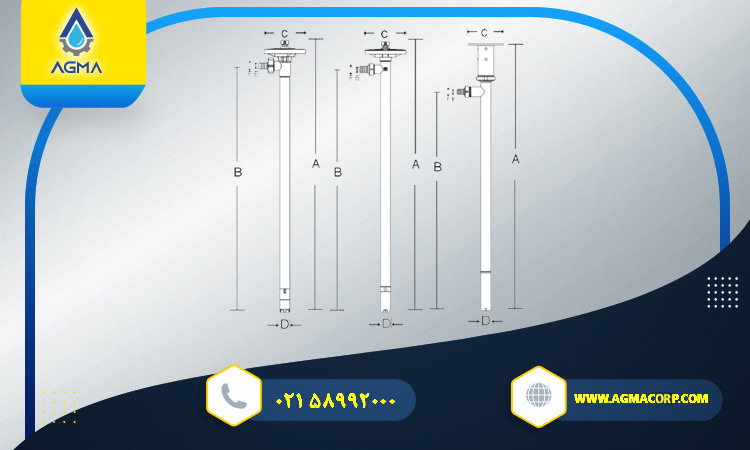

ابعاد و اندازه پمپ بشکه کش دینو



ابعاد پمپ بشکه کش دینو

F

E D C B A طول جنس پمپ
27 19 41 170 700 810 700

پلی پیروپیلن (PPHT)

27

19 41 170 1000 1100 700
27 19 41 170 1200 1290

1000

27

19 41 170 1500 1590 1200
27 19 41 170 1800

1890

1500

26

19 41 170 700 810 1800 کاینار (PVDF)
26 19 41 170

1000

1100

700

26

19 41 170 1200 1300 1000
26 19 41 170 1500 1600

1200

26

19 41 170 1800 1900 1500
27 20 42 170 700 810 1800

استنلس استیل (SS)

27

20 42 170 1000 1100 700
27 20 42 170 1200 1300

1000

27

20 42 170 1500 1600 1200
27 20 42 170 1800 1900

1500

33

28 56 166 1025 1300 1000

استنلس استیل ویسکوز بالا (SS-HV)



ساختار بدنه پمپ بشکه کش دینو (Dino)

ساختار پمپ بشکه کش دینو

متعلقات پمپ تخلیه بشکه دینو (Dino)

نازل

  • کنترل آسان جریان خروجی پمپ
  • تمیز نگه داشتن محیط کاری
  • انتقال ایمن سیال به ظروف کوچک
  • بدنه پلی پروپیلن (PP)
  • واشر وایتون

سیم اتصال به زمین

  • برای انتقال سیالات قابل اشتعال از سیم اتصال به زمین استفاده می شود.
  • به ازای هر 150 سانتیمتر طول از یک سیم اتصال به زمین استفاده شود.

آداپتور

  • متریال آداپتور بشکه پلی پروپیلن (PP) و استنلس استیل (SS) با سایز 43 میلیمتر (1.7 اینچ)
  • متریال آداپتور نشت هوا پلی پروپیلن (PP) و استنلس استیل (SS)
  • برای جلوگیری از تبادل هوا از وایتون استفاده می شود.

نگهدارنده دیواری

  • متریال استنلس استیل 316

شلنگ

  • طول 1000 میلیتر، 1500 میلیمتر، 2000 میلیمتر و طول بیشتر به صورت سفارشی

صافی

  • زمانی که سیال دارای ذرات جامد باشد از صافی یا فیلتر استفاده می شود.
  • صافی از جنس پلی پروپیلن (PP)، کاینار (PVDF) و استنلس استیل 316 (SS 316) ساخته می شود.
  • مش بندی این فیلتر 11*2 میلیمتر بوده ذرات کوچکتر از 2 میلیکتر را عبور می دهد.

کنترل جریان دیجیتال

  • بدنه پلی پروپیلن (PP)
  • روتور ECTFE
  • سنسور CPVC
  • ستیز ورودی و خروجی : 1 اینج (PT)
  • نمایشگر LCD

نگهدارنده

  • استنلس استیل 304 برای مدل ویسکوز بالا

شرکت آگما به عنوان نماینده رسمی فروش و خدمات پس از پمپ بشکه کش دینو (Dino) تایوان در ایران آماده ارائه خدمات به مشتریان گرامی می باشد.

جهت اطلاع از موجودی و قیمت به روز با کارشناسان ما شرکت آگما در ارتباط باشید.
