اگر قصد تهیه گیربکس سایکلو را دارید و دقیقا نمیدانید که گیربکس سایکلو چیست و چه کاربردهایی دارد، با ما برای معرفی این گیربکس همراه باشید. گیربکس سایکلو یا سیکلوئیدی یکی از گیربکس‌های پیشرفته صنعتی محسوب می‌شود که به‌علت ویژگی‌ها، مزایا و ساختار منحصربه‌فردش جایگاه خاصی در صنایع گوناگون دارد. این گیربکس بر خلاف گیربکس‌های دیگر برای کاهش سرعت یا افزایش گشتاور از چرخ دنده استفاده نمی‌کند و در برابر شوک و ضربه و همچنین ارتعاش مقاومت بالایی دارد.
گیربکس سیکلوئیدی به‌علت توزیع یکنواخت بار بر روی اجزای داخلی خود، قادر هستند بارهای شوک را بهخوبی تحمل کنند و این ويژگی در کنار راندمان بالای این گیربکس آن را برای کاربرد در صنایع سنگین که نیاز به قدرت و دوام بالا داریم به یک گزینه مناسب تبدیل کرده است. در مجموع در بیان اینکه گیربکس سایکلو چیست، می‌توان گفت که این گیربکس با تلفیق قدرت، دقت، راندمان بالا و دوام یک ابزار قدرتمند در صنایع مختلف به‌شمار می‌رود. در ادامه به بررسی دقیق‌تر این گیربکس و کاربردهای آن و تفاوت آن با سایر گیربکس‌های صنعتی خواهیم پرداخت.

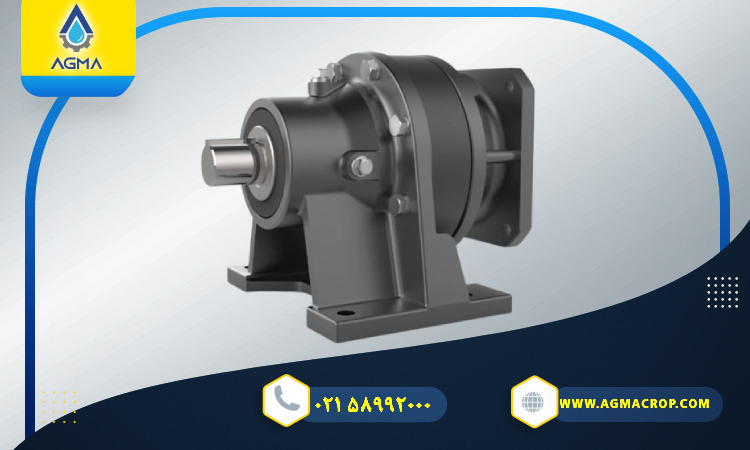

گیربکس سایکلو
در تعریف اینکه گیربکس سایکلو چیست، می‌توانیم بگوییم گیربکس سایکلو (سیکلوئیدی) یکی از انواع مختلف گیربکس صنعتی کاهنده به‌شمار می‌رود که به‌مانند گیربکس‌های دیگر از چرخ دنده جهت کاهش سرعت یا افزایش گشتاور بهره نمی‌برد.
مقایسه گیربکس خورشیدی و سایکلو
برای معرفی بیشتر اینکه گیربکس سیکلوئیدی چیست، می‌خواهیم به مقایسه این گیربکس با گیربکس خورشیدی بپردازیم. این دو گیربکس از نظر ظاهر به هم شباهت زیادی دارند؛ اما از نظر کارکرد و ساختار با یکدیگر در تفاوت هستند.
در گیربکس خورشیدی در حین درگیری چرخ دنده‌ها، همه تنش و فشار به تعداد اندکی از دندانه‌ها وارد می‌شود و بقیه دندانه‌ها در تحمل بار نقشی ندارند؛ اما در یک گیربکس سایکلو⅔ کل منحنی‌های دیسک در حال درگیری با بادامک‌ها و شاسی هستند و فشار در حال تقسیم بین آن است.
تفاوت دیگر گیربکس سایکلو و خورشیدی در این است که در حین کار یک گیربکس خورشیدی به‌علت شکل دندانه‌های این گیربکس بیشترین فشار روی نوک دندانه‌های این گیربکس خواهد آمد؛ در حالی که در گیربکس سایکلو به‌جای دندانه‌ها منحنی وجود دارد و بار بسیار مناسب توزیع می‌شود.
گیربکس سایکلو چینی
یکی از مواردی که در درک بهتر اینکه گیربکس سایکلو چیست می‌تواند به شما کمک کند، شناخت گیربکس‌های سایکلو چینی است. بر اساس شرکت سازنده و نظر مصرف‌کنندگان این گیربکس‌ها، این دستگاه‌های چینی دارای راندمان بالای 90 درصد هستند. از ویژگیهای بارز یک گیربکس سایکلو چینی می‌توان به عمر مفید و قابلیت اطمینان بالا، عملکرد ثابت و صدای کم اشاره کرد. این گیربکس‌های چینی با الکتروموتورهای ورودی نرمال ساخته می‌شوند و با استاندارد IEC سازگار بوده و این قابلیت را دارند که کوپل شوند.
مشخصات گیربکس سایکلو چینی
آشنایی با مشخصات گیربکس سایکلو چینی به شما کمک می‌کند تا استفاده بهینه‌ای از این گیربکس داشته باشید. مشخصاتی نظیر:
- گشتاور نامی: از 150 تا 20000 نیوتن بر متر
- نوع دنده: چرخ سیکلوئیدی و پین
- موقعیت شفت خروجی گیربکس: مستقیم در راستای نیروی ورودی آن
- قدرت نامی گیربکس چینی: از 0.37 کیلووات تا 55 کیلووات
- جنس پوسته: چدن
- نوع نصب: پایه- فلنج
در ضمن گیربکس‌های چینی با موتورهای ترمزدار، الکتروموتورهای ضد جرقه، موتورهای AC و الکتروموتورهای با سرعت متغیر قابل کوپل شدن هستند.
گیربکس های سیکلوئیدی و خورشیدی چگونه کار می کنند؟
آشنا شدن با طرز کار گیربکس خورشیدی و سیکلوئیدی هم روشی است که به ما کمک می‌کند تا بهتر دریابیم که گیربکس سایکلو چیست. هر دوی این گربکس‌ها یک کار را انجام می‌دهند، یعنی نیروی چرخشی ورودی را از شفت ورودی می‌گیرند و آن را به نیروی چرخشی با سرعتی متفاوت در خروجی تبدیل می‌کنند. این تغییر سرعت در بین ورودی و خروجی سبب تغییر گشتاوری خواهد شد که گیربکس در خروجی تحویل می‌دهد.
موارد استفاده از گیربکس سایکلو
از موارد استفاده از گیربکس سایکلو می‌توان به بارگذاری ناگهانی با گشتاور بالا، دقت موقعیتی بالا، محیط‌های با شرایط سخت و آب و هوای نامناسب، سیستم‌های سروو و کاربری‌های با توقف بالا و ماشین‌آلات ماموریت اشاره کرد.
گیربکس های سایکلو در چه صنایعی کاربرد دارند؟
چنانچه قصد تهیه گیربکس سایکلو را دارید، بعد از اینکه دریافتید گیربکس سایکلو چیست و چگونه کار می‌کند، بهتر است با کاربردهای این گیربکس نیز آشنا شوید که به شرح زیرند:
- صنایع رباتیک
- کارخانه‌های نساجی
- کارخانه‌های خودروسازی
- ماشین‌آلات حمل و بسته‌بندی
- نوارنقاله‌های خط تولید
- فناوری مواد غذایی
گیربکسی بدون لقی (zero backlash) چیست؟
گیربکسی بدون لقی (zero backlash) نوعی گیربکس کاهنده با دقت بالا به‌شمار می‌رود که برای برنامه‌های کاربردی مناسب هستند و نسبت گشتاور بالا به وزن زیاد را بسیار خوب ارائه می‌دهند. در ضمن گیربکسی بدون لقی (zero backlash) به‌علت دقت بالا و خطی بودن نیز در بازار بسیار شناخته شده و معروف است.
دلایل اصلی استفاده از گیربکس سایکلو
در تعریف اینکه گیربکس سیکلوئیدی چیست، مطرح کردیم که این گیربکس نوعی گیربکس صنعتی کاهنده به حساب می‌آید. به‌همین دلیل مهم‌ترین کاربرد آن بهینه‌سازی کنترل سروو موتورها است؛ اما این تنها دلیل استفاده از این گیربکس تلقی نمی‌شود. اصلی‌ترین دلایل دیگر استفاده از گیربکس سایلکو عبارتند از:
- چگالی گشتاور زیاد: معمولا یک گیربکس کاهنده نظیر گیربکس سایکلو با کمک چرخ‌دنده‌های گوناگون سرعت چرخش ورودی را کاهش می‌دهد و در خروجی سبب افزایش گشتاور می‌شود.
- تطبیق اینرسی: سروو موتورها معمولا توان کنترل تا 10 برابر اینرسی خود را دارند. در هنگامی که زمان پاسخ دادن مهم تلقی می‌شود، الکتروموتور باید دارای زمان کنترلی کمتر از 4 برابر اینرسی خود باشد.
- افزایش عملکرد و توان موتور با راندمان مناسب در سرعت‌های بالا: یک گیربکس می‌تواند کمک کند تا موتور در سرعت بهینه خود عملکرد خوبی داشته باشد.
نحوه عملکرد گیربکس سیکلوئیدی
در مورد نحوه عملکرد گیربکس سایکلو می‌توان گفت زمانی که شفت ورودی در این گیربکس شروع به‌حرکت کند، انرژی به بادامک سیکلوئیدی منتقل خواهد شد. سپس بادامک دیسک سیکلوئیدی را به حرکت در خواهد آورد.
البته در این زمان پین‌های رابط موجود سبب می‌شوند که دیسک سیکلوئیدی به‌شکل مارپیچ دور بادامک حرکت کند. این حرکت مارپیچی سبب کاهش سرعت شفت خروجی و افزایش گشتاور خواهد شد. امیدواریم با توصیفات بیان شده درباره نحوه عملکرد این گیربکس هرگونه ابهام درباره اینکه گیربکس سایکلو چیست و عملکرد آن چگونه است، برای شما برطرف شده باشد.
طرز کار گیربکس سیکلوئیدی
گیربکس سایکلو طرح‌های مختلفی دارد؛ اما اصل اساسی طرز کار این گیربکس‌ها شامل یک شفت ورودی است که به یک عضو محرک یا یاتاقان به‌صورت غیرعادی نصب می‌شود تا بتواند یک دیسک سیکلوئیدی را در یک حرکت خارج از مرکز به حرکت درآورد.
پس از چرخش دیسک، لوب‌ها یا دندانه‌های دیسک سایکلو، شبیه به دندان رفتار می‌کنند و با پین‌های روی چرخ دنده ثابت، درگیر می‌شوند. در ضمن گیربکس سیکلوئیدی پین‌های غلتکی دارد که توسط دیسک بیرون زده‌اند و به یک دیسک خروجی متصل هستند تا حرکت را به شفت خروجی انتقال دهند.
مشخصات فنی گیربکس سایکلو
محدوده ظرفیت موتور این گیربکس 0.2kW X 4p ~ 75kW X 4p و 15kW X 6p~132kW X 6p بوده و راندمان مکانیکی بالا، اینرسی کم و طراحی فشرده‌ای داشته و بدون صدا و لرزش است و در برابر اضافه بار بسیار مقاومت دارد. اندازه قاب این گیربکس 607-627 میلی‌متر و دارای نسبت 6~658503 است. همچنین روش کوپلینگ گیربکس سایکلو با ماشین محرک به‌شکل چرخ دنده، چرخ زنجیری یا کمربندی صورت می‌گیرد.
اجزا گیربکس سایکلو
یکی از موارد مهمی که در زمان خرید گیربکس سایکلو می‌تواند به شما کمک کند تا دقیقا بدانید که گیربکس سیکلوئیدی چیست و چه کاربردهایی دارد، شناخت اجزای این گیربکس است. در ادامه به معرفی اجزای یک گیربکس سایکلو پرداخته‌ایم تا شما با آگاهی کامل برای خرید این گیربکس اقدام فرمایید.
از 4 جزء اصلی یک گیربکس سایکلو می‌توان به شافت ورودی پرسرعت، دیسک سیکلوئیدی، بادامک سیکلوئیدی منفرد یا ترکیبی و بیرینگ خارج از مرکز اشاره کرد. سایر اجزای گیربکس سایکلو نیز عبارتند از:
- کاسه نمد
- شفت ورودی
- شفت خروجی
- رینگ اسپیسر
- درپوش خروجی
- دری پشت
- پین بوش
- چرخ سیکلوئیدی
- پوسته پین‌ها
- ست دندانه‌های پین
- فن خنک کننده
- پوسته گیربکس
مزایا و معایب گیربکس سایکلو
طراحی خاص و داشتن دندانه‌های سیکلوئیدی در یک گیربکس سایکلو سبب مزیت‌های خاصی در این دستگاه شده است که عبارتند از:
- بدون لغزش و لقی
- طول عمربالا، دارا بودن وزن مناسب
- خروجی بهینه و نصب آسان
- توانایی در حرکت مدام با دقت بسیار بالا
- سر و صدای بسیار کم
- توانایی در افزایش قابل توجه گشتاور
- دارا بودن راندمان بسیار بالا
- مقاوم در برابر شوک و حوادث ناگهانی
از معایب گیربکس سایکلو می‌توان به هزینه بالای تعمیرات و نگهداری این گیربکس اشاره کرد. همچنین این گیربکس تحمل فشار محوری و شعایی پایینی دارد و هزینه ساخت بالا هم یکی دیگر از معایب گیربکس سایکلو به‌شمار می‌رود.
مقایسه گیربکس سیکلوئیدی با انواع گیربکس صنعتی
یک روش دیگر برای معرفی اینکه گیربکس سایکلو چیست این است که این گیربکس را با گیربکس‌های صنعتی دیگر مقایسه کنیم. برای نمونه گیربکس صنعتی حلزونی یک انتخاب عالی برای فضاهای محدود و کارکردهای سنگین به‌شمار می‌رود؛ این در حالی است که گیربکس سایکلو دارای دقت بالا و حداقل لقی در انتقال نیرو بوده و عملکردی با دقت و بازدهی بالا دارد.
ساختار گیربکس خورشیدی نیز به‌گونه‌ای است که سبب شده تا این گیربکس امکان گشتاور بالا و کاهش سرعت را در فضای کم برای ما فراهم کند. در مورد گیربکس هلیکال نیز در چرخ دنده‌های دیفرانسیل دو محور با سرعت‌های گوناگونی و به‌صورت افقی می‌‌چرخند؛ در حالی که گیربکس سایکلو هم به‌شکل عمودی و هم به‌صورت افقی دوران دارد. گیربکس هلیکال نیز مانند گیربکس سایکلو برای کاربردهای کاهش گشتاور و حرکات بالا مناسب است.
کاربرد گیربکس سایکلو
گیربکس سایکلو دستگاهی است که با تهیه آن می‌توانید از کاربردهای مختلف این گیربکس استفاده کنید. کاربردهایی نظیر:
- صنایع بازیافت
- صنایع غذایی و شکر
- صنایع آب و فاضلاب
- صنایع کاغذ
- کاربرد در آسیاب‌های بال میل
- استفاده در میکسرها و مخلوط کننده‌ها
- صنایع فولاد
- کانوایرها
- و…
همچنین به‌دلیل کنترل سرعت، افزایش گشتاور، دقت بالا و لقی کم از گیربکس سایکلو در ژنراتور استفاده می‌شود. در ضمن از گیربکس سایکلو در کنار الکتروموتور می‌توان استفاده کرد و این ترکیب در مواردی که به دقت بالا، گشتاور زیاد و کنترل دقیق سرعت نیاز داریم، بسیار کاربردی است.
انواع گیربکس سایکلو
گیربکس سایکلو در انواع مختلفی تولید می‌شوند که در ادامه به معرفی مدل‌های مختلف این گیربکس خواهیم پرداخت:
- گیربکس سایکلو سومیتومو (Sumitomo)
- گیربکس سایکلو ترانسایکو (Transcyko)
- گیربکس سایکلو Neco
- گیربکس سایکلو سری RV
- گیربکس سایکلو سری RV-N
- گیربکس سایکلو سری GH
- گیربکس سایکلو سری RS
نحوه انتخاب گیربکس سایکلو
گیربکس سایکلو به‌علت ویژگیهای خاص خود نظیر کم سر و صدا بودن بسیار محبوب است؛ اما معایبی نظیر لرزش در هنگام چرخش با سرعت بالا دارد که عملکرد این گیربکس را تحت تاثیر قرار می‌دهد و دلیل این امر عدم دقت جزئی در ساخت و مونتاژ این گیربکس است.
بنابراین پیشنهاد ما به شما این است که در انتخاب گیربکس سایکلو نهایت دقت را داشته باشید و آن را از مراکز معتبر و دارای گارانتی تهیه فرمایید؛ زیرا کوچک‌ترین ایراد در طراحی این گیربکس سبب ایرادات عمده در کارکرد این گیربکس خواهد شد.
تعمیر و نگه داری گیربکس سایکلو
در مقایسه با سایر گیربکس‌ها، گیربکس سایکلو نیاز به نگهداری کمی دارد و تا زمانی که به‌صورت مرتب و منظم از گیربکس خود مراقبت و نگهداری کنید، می‌توانید سبب افزایش عمر مفید آن شوید. در ضمن الگوی سایش یکنواخت گیربکس سایکلو سبب شده تا با برنامه‌ریزی منظم و تعمیر و نگهداری این گیربکس از خرابی ناگهانی آن مطمئن باشید.
قیمت گیربکس سایکلو
قیمت گیربکس سایلکو با توجه به اینکه این گیربکس یک کالای وارداتی است به عوامل زیر بستگی دارد:
سایز: گیربکس سایکلو در انواع و اندازه‌های متفاوتی تولید می‌شود که هر کدام کاربرد خاص خود را دارند. قطعا گیربکسی که برای کارهای سنگین و توان‌های بالا طراحی شده، گران‌تر است.
برند: بعضی از برندها به‌دلیل کیفیت بالا و محبوب بودن در نزد مشتریان و استفاده از تکنولوژی روز دنیا از سایر برندها قیمت بیشتری دارند.
نوع نصب: گیربکس‌های سایکلو در دو نوع پایه‌دار و فلنج‌دار موجود هستند و قیمت گیربکس فلنج‌دار بیشتر از گیربکس پایه‌دار است.
خرید گیربکس سایکلو
نکاتی وجود دارند که در زمان خرید گیربکس سایکلو می‌توانند به شما کمک کنند تا از انتخاب گیربکس مناسب اطمینان حاصل فرمایید. مهم‌ترین این نکات عبارتند از:
- دقت به توان موتور
- در نظر داشتن راندمان
- توجه به ظرفیت بار
- دقت به نسبت تبدیل گیربکس
- سایز و ابعاد گیربکس
گیربکس های سایکلو چه ویژگی هایی دارند؟
یکی از دلایل محبوبیت گیربکس سایکلو به‌دلیل ویژگیهای خاص این گیربکس است که به شرح زیرند:
- پروفیل دندان گیربکس سایکلو قادر است نسبت تماس زیادی را جهت مقاومت در مقابل ضربه‌های اضافه بار فراهم کند.
- این گیربکس برای کاربردهای دینامیک یک انتخاب ایده‌آل است.
- برای اطمینان از کارکرد می‌توان قطعات داخلی آن را تعویض کرد.
- اندازه فشرده گیربکس سایکلو به‌علت انتقال سیاره‌ای، شفت خروجی شفت ورودی در همان خط محور قرار دارد و اندازه آن تا حد امکان کوچک است.
- کاهش سرعت سیکلوئیدی، نصب آسان، طراحی معقول، روانکاری ساده و… از ویژگیهای دیگر این گیربکس به‌شمار می‌رود.
- این گیربکس قابلیت اطمینان بالایی در عملکرد دارد.
- در حین کار بسیار کم سر و صداست.
- یک گیربکس سایکلو قادر است به نسبت کاهش سرعت بالا 1:87 و همچنین انتقال تک مرحله‌ای به راندمان بیشتر از 90 درصد برسد.
مشخصات فنی جعبه دنده سایکلو
انتقال نیرو در گیربکس سایکلو توسط لغزش صفحات بر روی هم است. این مدل انتقال به‌علت نداشتن تنش برشی مابین چرخ دنده‌های گیربکس سبب ایجاد راندمان بسیار بالا، قابلیت تحمل شوک و قابلیت اطمینان بالا می‌شود. گیربکس سایکلو در ابعاد گوناگونی وجود دارد و محدوده گشتاور آن بین 7.2 الی 68200 نیوتن متر است. همچنین، این گیربکس قابلیت اتصال به الکتروگیربکس با محدوده توان 0.12 الی 55 کیلووات را دارد.
جمع بندی
گیربکس سایکلو نسل جدیدی از گیربکس بدون لقی و یکی از انواع گیربکس صنعتی است. موتور این گیربکس بسیار به گیربکس خورشیدی شباهت دارد؛ اما برخلاف گیربکس خورشیدی این گیربکس چرخ دنده پینتون ندارد. گیربکس سایکلو در مقابل شوک، ارتعاش و ضربه بسیار مقاوم است.
بنابراین اگر به‌دنبال یک گیربکس هستید که علاوه بر تحمل شوک و بارهای شدید دارای طول عمر و راندمان بالا باشد و در حین کار سر و صدای کمی از خود تولید کند، پیشنهاد ما به شما گیربکس سایکلو است که به‌عنوان یک راه حل قدرتمند و قابل اعتماد برای انتقال قدرت در صنایع مختلف محسوب می‌شود.
سوالات متداول
- مزیت گیربکس سایکلو نسبت به گیربکس خورشیدی چیست؟
در صورتی که به دقت بالا در کاربری نیاز باشد، گیربکس سایکو انتخاب بهتری است.
- گیربکس سایکلو برای چه موتوری مناسب‌تر است؟
از گیربکس‌های سایکلو اغلب جهت سروو موتورها بهره می‌برند؛ با این وجود می‌توان آن را با الکتروموتورهای سه فاز و تکفاز نیز استفاده کرد.
- کاربردهای گیربکس سایکلو چیست؟
از کاربردهای گیربکس سایکلو می‌توان به صنایع بازیافت، صنایع کاغذ، کانوایرها، کاربرد در آسیاب‌های بال میل، استفاده در میکسرها و مخلوط کننده‌ها و … اشاره کرد.
