دوزینگ پمپ چیست و در چه صنایعی استفاده می شود؟

در بسیاری از صنایع، کنترل دقیق میزان تزریق مواد شیمیایی یکی از مهمترین عوامل در حفظ کیفیت، افزایش عملکرد و کاهش هزینه های عملیاتی است. در فرآیندهایی که حتی تغییرات جزئی در مقدار مواد تزریقی می تواند کیفیت محصول نهایی یا عملکرد تجهیزات را تحت تاثیر قرار دهد، استفاده از تجهیزات دقیق و قابل اعتماد ضروری است. یکی از مهمترین تجهیزاتی که برای این منظور مورد استفاده قرار می گیرد، دوزینگ پمپ یا پمپ تزریق است.

دوزینگ پمپ ها به گونه ای طراحی شده اند که بتوانند مقدار مشخصی از یک سیال را با دقت بالا و در بازه زمانی معین به سیستم تزریق کنند. این ویژگی باعث شده است که امروزه در صنایع مختلف از جمله آب، صنایع نفت و گاز، صنایع غذایی، داروسازی، کشاورزی، نیروگاه ها، صنایع شیمیایی و بسیاری از حوزه های دیگر کاربرد گسترده ای داشته باشد.

در این مقاله با مفهوم دوزینگ پمپ، نحوه عملکرد، انواع، مزایا، کاربردها و نکات مهم در انتخاب این تجهیز آشنا خواهیم شد.

دوزینگ پمپ چیست؟

دوزینگ پمپ (Metering Pump) که با نام های پمپ تزریق یا پمپ اندازه گیری (Dosing Pump) نیز شناخته می شود دستگاهی است که وظیفه آن انتقال مقدار مشخص و کنترل شده ای از مایع به داخل یک خط لوله، مخزن یا سیستم فرآیندی است.

برخلاف پمپ های معمولی که تنها وظیفه آن انتقال سیال را بر عهده دارند، دوزینگ پمپ ها قادرند بسته به نوع پمپ، طراحی هد، محدوده دبی و شرایط کاری، دوزینگ پمپ‌ها می‌توانند مقادیر بسیار دقیقی از سیال را از دبی‌های پایین تا ظرفیت‌های بالاتر تزریق کنند.

مواد قابل تزریق توسط این پمپ ها شامل موارد زیر است:

• اسیدها
• بازها
• کلر
• مواد ضد عفونی کننده
• پلیمرها
• مواد منعقد کننده
• کودهای مایع
• مواد افزودنی غذایی
• مواد شیمیایی آزمایشگاهی
• محلول های دارویی
• مواد ضد خوردگی

دوزینگ پمپ چگونه دبی تزریق را کنترل می‌کند؟

میزان تزریق در دوزینگ پمپ با توجه به نوع پمپ و سیستم کنترل آن می‌تواند به روش‌های مختلف تنظیم شود. در مدل‌های مکانیکی، تغییر طول کورس و تعداد ضربات پمپ از روش‌های رایج برای تنظیم دبی هستند. در مدل‌های پیشرفته‌تر نیز امکان کنترل الکترونیکی و اتصال پمپ به تجهیزات کنترلی مانند PLC وجود دارد.

در انتخاب یک دوزینگ پمپ، تنها حداکثر دبی قابل پمپاژ اهمیت ندارد؛ بلکه حداقل دبی قابل تنظیم، فشار کاری، دقت تزریق و محدوده کنترل دبی نیز باید بررسی شود. به همین دلیل، اگر فرآیند به تزریق بسیار دقیق مواد شیمیایی نیاز داشته باشد، بهتر است عملکرد پمپ در محدوده دبی واقعی پروژه بررسی شود.

این بخش چند Long-tail را طبیعی پوشش می‌دهد:

• تنظیم دبی دوزینگ پمپ
• کنترل دبی دوزینگ پمپ
• نحوه تنظیم دوزینگ پمپ
• دقت تزریق دوزینگ پمپ
• دبی دوزینگ پمپ

نحوه عملکرد دوزینگ پمپ

اساس عملکرد دوزینگ پمپ برپایه حرکت رفت و برگشتی یا چرخشی بخش پمپاژ است.

در مرحله اول با ایجاد خلا مایع از مخزن وارد محفظه پمپ می شود. سپس با حرکت دیافراگم و یا پیستون، مقدار معینی از سیال تحت فشار قرار گرفته و از طریق شیر خروجی وارد خط انتقال می شود. میزان تزریق معمولا از طریق یکی از روش های زیر تنظیم و کنترل می شود:

• تغییر طول کورس حرکت دیافراگم یا پیستون
• تغییر تعداد ضربه
• کنترل دور الکتروموتور به وسیله اینورتر یا سیستم های هوشمند PLC

به دلیل دقت بالا دوزینگ پمپ ها می توانند چند میلی لیتر یا چند صدم لیتر در ساعت را تزریق کنند.

اجزای اصلی تشکیل دهنده دوزینگ پمپ

یک پمپ تزریق به صورت معمول از اجزای زیر تشکیل شده است:

موتور

نیروی محرکه پمپ را تامین می کند. محرک موتور می تواند الکتریکی، پنوماتیک (بادی) یا هیدرولیکی باشد.

هد پمپ

بخشی از پمپ که مستقیما با سیال در تماس بوده و مواد در آن جابجا می شود و با توجه به نوع و خواص سیال از متریال استیل، پلی پروپیلن (PP)، PVDF و PVC ساخته می شود.

دیافراگم یا پیستون

این بخش با ایجاد حرکت رفت و برگشتی در داخل هد پمپ وظیفه مکش و پمپاژ سیال را بر عهده دارد.

شیرهای یکطرفه

این قطعه از برگشت سیال به مخزن اولیه جلوگیری کرده و دقت تزریق را افزایش می دهد.

سیستم کنترل جریان

سیستم تنظیم دبی به کاربر اجازه می دهد تا مقدار دوز تزریق را کنترل و تنظیم کند. این سیستم به صورت آنالوگ (دستی) و دیجیتال قابل تغییر می باشد.

چه عواملی بر دقت تزریق دوزینگ پمپ تأثیر می‌گذارند؟

دقت تزریق فقط به خود پمپ وابسته نیست و شرایط نصب و ویژگی‌های سیال نیز می‌توانند روی عملکرد آن تأثیر بگذارند. فشار خط، ویسکوزیته سیال، دمای سیال، وجود حباب هوا، وضعیت شیرهای یک‌طرفه و کالیبراسیون صحیح از جمله عواملی هستند که باید هنگام طراحی و راه‌اندازی سیستم مورد توجه قرار گیرند.

برای مثال، اگر شیرهای مکش یا دهش به‌درستی انتخاب نشده باشند یا در مسیر تزریق نوسان فشار وجود داشته باشد، دبی واقعی ممکن است با مقدار تنظیم‌شده متفاوت شود. به همین دلیل، در کاربردهایی که دقت تزریق اهمیت بالایی دارد، نصب صحیح تجهیزات جانبی و کالیبراسیون دوره‌ای پمپ نیز به اندازه انتخاب مدل مناسب اهمیت دارد.

انواع دوزینگ پمپ بر اساس مکانیزم عملکرد

دوزینگ پمپ‌ها را می‌توان بر اساس مکانیزم جابه‌جایی سیال، نحوه ایجاد فشار و روش کنترل دبی دسته‌بندی کرد. انتخاب نوع مناسب به عواملی مانند فشار مورد نیاز، دبی تزریق، نوع سیال، میزان خورندگی، ویسکوزیته و حساسیت فرآیند بستگی دارد.

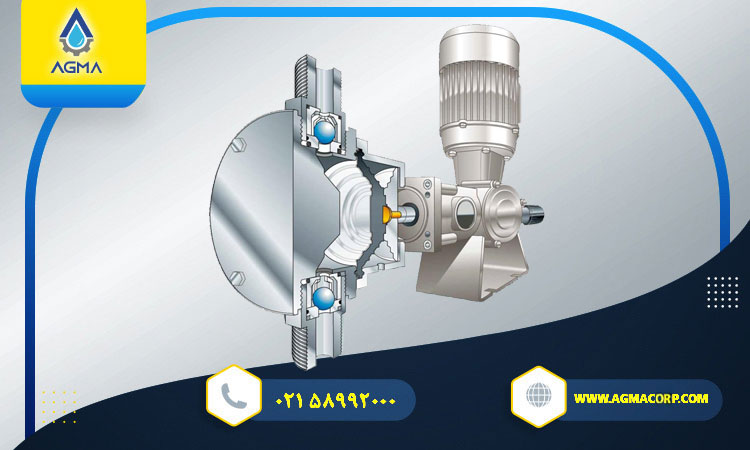

دوزینگ پمپ  دیافراگمی

از مرسوم ترین نوع پمپ تزریق بوده که به وسیله حرکت رفت و برگشتی دیافراگم عمل مکش و تزریق سیال انجام می شود. از مزایای این مدل میتوان به موارد زیر اشاره کرد:

• بدون نشتی
• مناسب برای انتقال مواد خورنده و شیمیایی خطرناک
• نگهداری آسان
• طول عمر بالا

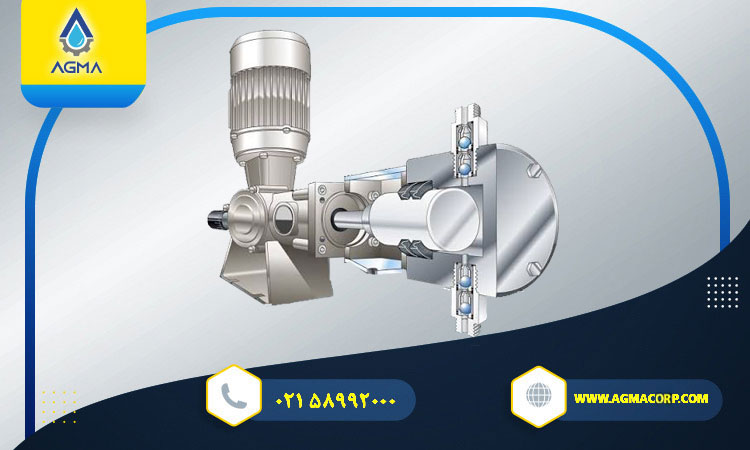

دوزینگ پمپ پیستونی

در این مدل از یک پیستونی برای جابجایی و تزریق سیال استفاده می شود. از ویژگی های این مدل به موارد زیر می توان اشاره کرد :

• فشار کاری بالا
• مناسب برای سیالات با ویسکوزیته پایین
• دقت مناسب

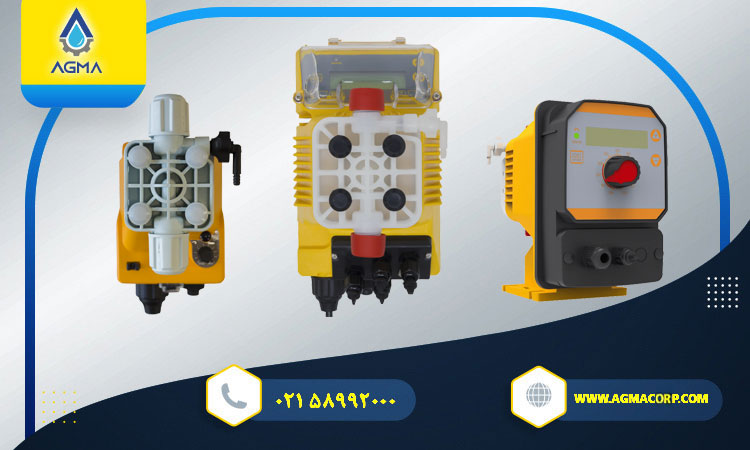

دوزینگ پمپ سلونوئیدی

در این مدل، حرکت دیافراگم توسط یک مکانیزم الکترومغناطیسی ایجاد می‌شود و پمپ معمولاً برای تزریق دبی‌های پایین و کاربردهایی که کنترل دقیق مواد مورد نیاز است استفاده می‌شود.. از ویژگی های این مدل می توان به موارد زیر اشاره کرد :

• قیمت مناسب
• ابعاد کوچک
• مصرف برق پایین
• دقت بالا جهت تزریق دبی های پایین و کم

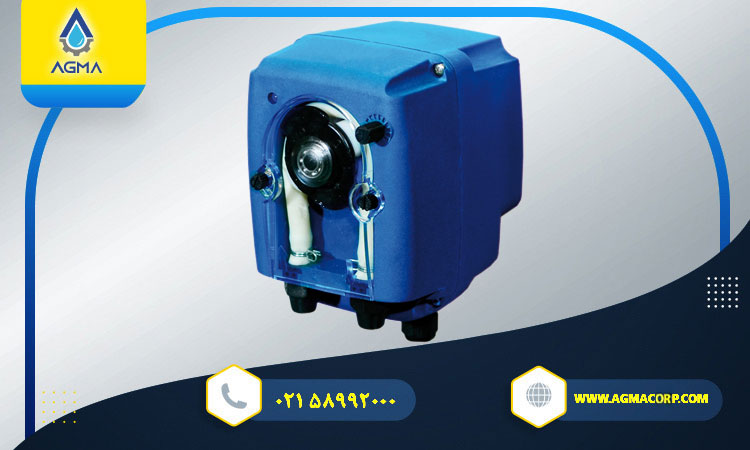

پمپ تزریق پریستالتیک

دوزینگ پمپ های پریستالتیک از یک شلنگ و غلتک ساخته شده و با فشرده شدن شلنگ توسط غلتک انتقال و پمپاژ سیال صورت می گیرد. ویژگی و مزایای این مدل به شرح زیر می باشد:

• عدم تماس سیال با قطعات داخلی پمپ
• تعمیر و نگهداری ساده
• مناسب جهت انتقال مواد ساینده و ویسکوز
• مناسب برای مواد سمی و خطرناک

برای انتخاب دوزینگ پمپ چه اطلاعاتی لازم است؟

قبل از انتخاب پمپ تزریق، بهتر است اطلاعات فرآیند و سیال به‌صورت دقیق مشخص شود. مهم‌ترین اطلاعات مورد نیاز عبارت‌اند از:

• نوع و نام ماده شیمیایی
• دبی مورد نیاز
• فشار تزریق
• دمای سیال
• ویسکوزیته
• pH و میزان خورندگی
• چگالی سیال
• درصد غلظت ماده
• ساعات کارکرد روزانه
• جنس مورد نیاز برای هد و قطعات در تماس با سیال
• نوع برق و شرایط محیطی
• نیاز یا عدم نیاز به کنترل اتوماتیک

هرچه اطلاعات اولیه دقیق‌تر باشد، انتخاب متریال هد، ظرفیت پمپ و سیستم کنترل نیز با اطمینان بیشتری انجام خواهد شد.

مزایای استفاده از دوزینگ پمپ

از ویژگی های استفاده از دوزینگ پمپ می توان به موارد ذیل اشاره کرد:

• تنظیم دقیق دبی
• دقت بالا در تزریق
• کاهش مصرف مواد شیمیایی
• جلوگیری از هدر رفت مواد
• افزایش کیفیت محصول
• امکان اتوماسیون کامل
• کاهش هزینه های عملیایی
• افزایش ایمنی کارکنان
• مقاومت با در برابر مواد خورنده و شیمیایی
• عملکرد پایدار در شرایط مختلف

کاربرد دوزینگ پمپ در صنایع مختلف

دلیل اصلی استفاده از دوزینگ پمپ در صنایع مختلف، امکان کنترل مقدار ماده تزریقی و هماهنگ‌کردن فرآیند تزریق با نیاز سیستم است. نوع ماده، مقدار تزریق، فشار خط و شرایط فرآیند در هر صنعت متفاوت است؛ بنابراین انتخاب پمپ نیز باید متناسب با همان کاربرد انجام شود.

دوزینگ پمپ در تصفیه آب و فاضلاب

در تصفیه‌خانه‌های آب و فاضلاب، دوزینگ پمپ برای تزریق و کنترل دقیق مواد شیمیایی مورد استفاده قرار می‌گیرد. از جمله این مواد می‌توان به کلر، هیپوکلریت سدیم، اسید، سود سوزآور، مواد منعقدکننده، پلیمر و مواد ضد رسوب اشاره کرد.

در این کاربرد، انتخاب پمپ باید بر اساس دبی تزریق، فشار خط، نوع و غلظت ماده شیمیایی و جنس قطعات در تماس با سیال انجام شود. مقاومت شیمیایی متریال هد و دیافراگم نیز اهمیت زیادی دارد، زیرا برخی مواد تزریقی می‌توانند باعث خوردگی یا آسیب به قطعات شوند.

صنایع نفت، گاز و پتروشیمی

در پالایشگاه ها و صنایع پتروشیمی به منظور افزایش طول عمر خطوط انتقال و تجهیزات از دوزینگ پمپ استفاده می شود. این پمپ برای تزریق مواد ضد خوردگی، ضد کف، ضد رسوب، مواد ضد یخ استفاده می شود.

صنایع شیمیایی

کارخانجات تولید مواد شیمیایی برای کنترل نسبت اختلاط مواد اولیه از دوزینگ پمپ استفاده می کنند. در یان صنعت دقت تزریق اهمیت بسیار بالایی دارد زیرا کیفیت نهایی محصول به نسبت دقیق مواد وابسته است.

صنایع غذایی و نوشیدنی

در صنایع غذایی و خوراکی به جهت رعایت ضوابط بهداشت و تزریق انواع اسانس، رنگ خوراکی، مواد نگهدارنده، اسید های خوراکی، شربت ها و افزودنی های مجاز غذایی از پمپ های تزریق استفاده می شود.

صنایع داروسازی

با توجه به حساسیت بالا در صنایع دارویی به جهت تزریق دقیق مواد اولیه، انواع محلول ها و افزودنی های دارویی دوزینگ پمپ ها کاربرد بسیاری در این صنعت دارد.

نیروگاه ها

در نیروگاه های بخار و سیکل ترکیبی از دوزینگ پمپ برای تزریق فسفات، آمونیاک، هیدرازین، مواد ضد رسوب و مواد کنترل PH استفاده می شود.

کشاورزی

در سیستم های آبیاری مدرن، دوزینگ پمپ امکان تزریق کود و سم را با دقت بالا فراهم می کند.

صنایع کاغذ و سلولز

در این صنعت برای افزودن مواد سفید کننده، رنگ، نشاسته و سایر افزودنی ها از پمپ تزریق استفاده می شود.

صنایع نساجی

در فرآیند رنگرزی پارچه، کنترل دقیق مواد شیمیایی نقش مهمی در کیفیت محصول داشته و پمپ تزریق این وظیفه را با دقت بالا انجام می دهد.

چگونه دوزینگ پمپ مناسب انتخاب کنیم؟

انتخاب دوزینگ پمپ مناسب تنها بر اساس دبی نامی انجام نمی‌شود. پمپی که برای یک ماده شیمیایی مناسب است ممکن است برای سیالی با ویسکوزیته، دما یا خورندگی متفاوت عملکرد مناسبی نداشته باشد. بنابراین مشخصات سیال و شرایط فرآیند باید پیش از انتخاب مدل بررسی شوند.

• نوع سیال
• میزان خوردگی
• ویسکوزیته
• دمای سیال
• فشار کاری
• دبی مورد نیاز
• PH
• دقت تزریق
• جنس متریال هد
• شرایط محیطی

در پروژه‌های صنعتی، بهتر است انتخاب نهایی بر اساس نقطه کاری واقعی پمپ و مشخصات فنی سازنده انجام شود. این کار از انتخاب پمپ با ظرفیت نامناسب، کاهش دقت تزریق و افزایش هزینه‌های تعمیر و نگهداری جلوگیری می‌کند.

مقایسه انواع دوزینگ پمپ

نوع دوزینگ پمپ	مزیت اصلی	کاربرد مناسب
دیافراگمی	دقت مناسب و مقاومت در برابر بسیاری از مواد شیمیایی	تصفیه آب، صنایع شیمیایی
پیستونی	قابلیت کار در فشارهای بالاتر	فرآیندهای صنعتی و تزریق تحت فشار
سلونوئیدی	ابعاد کوچک و کنترل مناسب دبی‌های پایین	سیستم‌های تزریق سبک و دقیق
پریستالتیک	عدم تماس مستقیم سیال با قطعات داخلی پمپ	سیالات ساینده، ویسکوز یا حساس

بعد از جدول:

انتخاب بین این مدل‌ها باید بر اساس شرایط واقعی فرآیند انجام شود و نمی‌توان یک نوع دوزینگ پمپ را برای تمام کاربردها بهترین گزینه دانست.

نکات مهم در نگهداری دوزینگ پمپ

برای افزایش عمر و عملکرد دقیق پمپ تزریق رعایت موارد زیر ضروری است:

• بررسی دوره ای شیرهای یک طرفه
• تعویض به موقع دیافراگم
• شست و شوی مسیر تزریق
• استفاده از شیر یکطرفه و Back Pressure Valve
• کالیبراسیون منظم
• استفاده از قطعات اصلی
• جلوگیری از خشک کار کردن پمپ

قیمت دوزینگ پمپ به چه عواملی بستگی دارد؟

قیمت دوزینگ پمپ به عوامل مختلفی مانند نوع مکانیزم، ظرفیت و فشار کاری، جنس هد و قطعات در تماس با سیال، نوع سیستم کنترل، برند، تجهیزات جانبی و شرایط کاری بستگی دارد.

برای مثال، پمپی که برای تزریق یک ماده شیمیایی خورنده طراحی شده و دارای هد و قطعات مقاوم در برابر خوردگی است، ممکن است قیمت بالاتری نسبت به مدلی با متریال استاندارد داشته باشد.

بنابراین مقایسه قیمت دوزینگ پمپ بدون در نظر گرفتن مشخصات فنی می‌تواند گمراه‌کننده باشد. در هنگام خرید باید علاوه بر قیمت اولیه، هزینه قطعات مصرفی، سرویس، تعمیرات و دسترسی به قطعات یدکی نیز بررسی شود.

جمع بندی

دوزینگ پمپ یکی از تجهیزات مهم در صنعت بوده که امکان تزریق دقیق، یکنواخت و قابل کنترل انواع مایعات و مواد شیمیایی را فراهم می کند. این پمپ ها با توجه به دقت بالا، قابلیت تنظیم دبی، مقاومت در برابر مواد خورنده و شیمیایی و امکان اتصال به سیستم های اتوماسیون جایگاه ویژه ای در صنایع مختلف پیدا کرده است. از تصفیه آب و فاضلاب گرفته تا صنایع نفت و گاز، پتروشیمی، داروسازی، صنایع غذایی، نیروگاه ها، کشاورزی، نساجی و تولید مواد شیمیایی پمپ های تزریق کاربرد ویژه ای در افزایش کیفیت فرآیندها، کاهش مصرف مواد اولیه و افزایش بهره وری ایفا می کند.

انتخاب مناسب نوع پمپ براساس ویژگی های سیال، فشار، دبی و شرایط کاری در کنار سرویس و نگهداری دوره و منظم می تواند عمر مفید تجهیزات را افزایش داده و هزینه بهره برداری را به میزان قابل توجهی کاهش دهد.

در نهایت با گسترش سیستم های هوشمند و اتوماسیون صنعتی استفاده از دوزینگ پمپ های پیشرفته رو به افزایش بوده و انتظار می رود این تجهیزات در آینده نقشی اساسی در بهینه سازی فرآیندهای صنعتی و مدیریت مصرف مواد شیمیایی ایفا می کند.

سوالات متداول

دوزینگ پمپ برای تزریق اسید مناسب است؟

بله، اما انتخاب پمپ برای اسید باید بر اساس نوع و غلظت اسید، دما، فشار و دبی تزریق انجام شود. جنس هد، دیافراگم، شیرها و سایر قطعات در تماس با سیال نیز باید با ماده شیمیایی سازگار باشد.

تفاوت دوزینگ پمپ و پمپ معمولی چیست؟

پمپ معمولی عمدتاً برای انتقال سیال استفاده می‌شود، در حالی که دوزینگ پمپ برای تزریق مقدار مشخص و قابل‌کنترل سیال با دبی و فشار مشخص طراحی شده است.

دوزینگ پمپ برای تصفیه آب چه کاربردی دارد؟

از دوزینگ پمپ در تصفیه آب برای تزریق موادی مانند کلر، هیپوکلریت سدیم، مواد منعقدکننده، پلیمر، اسید، سود و مواد ضد رسوب استفاده می‌شود.

دوزینگ پمپ دیافراگمی بهتر است یا پیستونی؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب بین پمپ دیافراگمی و پیستونی به فشار کاری، نوع سیال، دبی مورد نیاز، شرایط فرآیند و الزامات سیستم بستگی دارد.

چگونه ظرفیت دوزینگ پمپ را انتخاب کنیم؟

برای انتخاب ظرفیت باید دبی تزریق، فشار خط، نوع و مشخصات سیال، دمای کار، ویسکوزیته و دقت مورد نیاز مشخص شود و سپس مدل مناسب بر اساس نقطه کاری انتخاب شود.

دوزینگ پمپ اتاترون برای چه کاربردهایی مناسب است؟

مدل مناسب از میان محصولات اتاترون باید بر اساس دبی، فشار، نوع سیال، متریال هد و شرایط کنترل انتخاب شود. بنابراین صرفاً انتخاب برند بدون بررسی مشخصات فرآیند کافی نیست.
