پمپ وکیوم آبی چیست؟ بررسی عملکرد، انواع، مزایا، کاربردها
پمپ وکیوم آبی یکی از تجهیزات پرکاربرد برای ایجاد خلأ در کارخانهها، خطوط تولید و سیستمهای صنعتی است. این پمپ وکیوم با کمک آب یا سیالکاری دیگری، هوا، بخار و سایر سیالهایگازی موجود را از داخل مخازن، خطوط و دستگاههای صنعتی خارج میکند.
پمپ وکیوم آبی یا پمپ وکیوم رینگ مایع، نوعی پمپ خلأ است که با استفاده از آب یا یک سیال کاری، گاز و بخار را از سیستم خارج میکند و خلأ ایجاد میشود. این پمپ بهویژه برای فرایندهایی مناسب است که گاز ورودی دارای رطوبت، بخار یا مقدار محدودی مایع است.
پمپ وکیوم آبی با نامهایی مانند پمپ وکیوم رینگ آبی، پمپ خلأ آبی و پمپ وکیوم رینگ مایع نیز شناخته میشود. مهمترین ویژگی وکیوم آب در گردش، توانایی کار با گازهای مرطوب، بخارات و مقدار محدودی قطرات مایع است. به همین دلیل در صنایعی مانند مواد غذایی، دارویی، شیمیایی، نفت و گاز، کاغذ، قند، نیروگاه و پلاستیک استفاده میشود.
ساختار پمپ خلأ آب در گردش ساده است، اما انتخاب آن فقط با تکیه بر ظرفیت اسمی امکانپذیر نیست. دمای آب، فشار موردنیاز، نوع گاز، ساعات کارکرد، جنس قطعات و نوع سیستم گردش آب، همگی روی عملکرد واقعی پمپ وکیوم رینگ مایع اثر دارند.
پمپ وکیوم آبی بوشBusch با دبی 128 مترمکعب یک و دومرحله مدل VL 0130 A Dolphin
تومان0تومان0خرید کنیدپمپ وکیوم آبی چیست و چگونه کار میکند؟

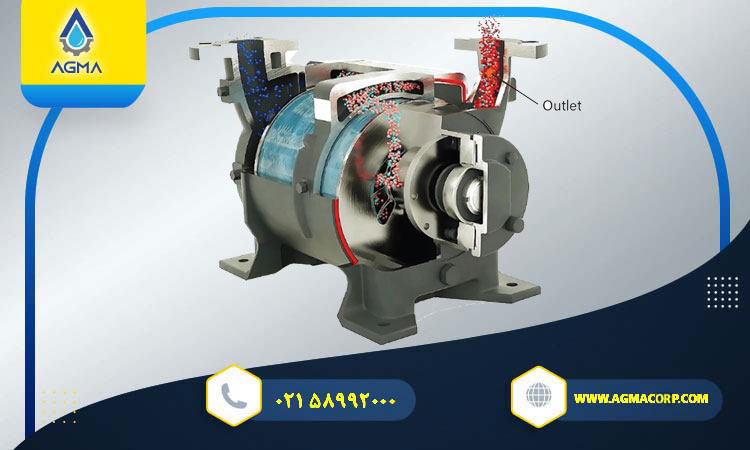

پمپ وکیوم آبی یا Liquid Ring Vacuum Pump نوعی پمپ صنعتی برای ایجاد خلأ است که از یک حلقه آب برای مکش، فشردهسازی و انتقال گاز استفاده میکند. داخل پمپ وکیوم آب در گردش یک پروانه وجود دارد که به صورت خارج از مرکز(نسبت به سیلندر) نصبشدهاست. با چرخش پروانه، بر اساس قانون گریز از مرکز، آب به سمت دیواره بدنه حرکت میکند و حلقهای مایع تشکیل میدهد. تغییر حجم فضای بین پرهها و این حلقه مایع باعث مکش و فشردهشدن هوا یا گاز میشود. پمپ وکیوم آبی بیشتر برای فرایندهایی مناسب است که گاز ورودی دارای رطوبت، بخار یا مقدار محدودی مایع و یا سیالات اسیدی و بازی خورنده باشد.

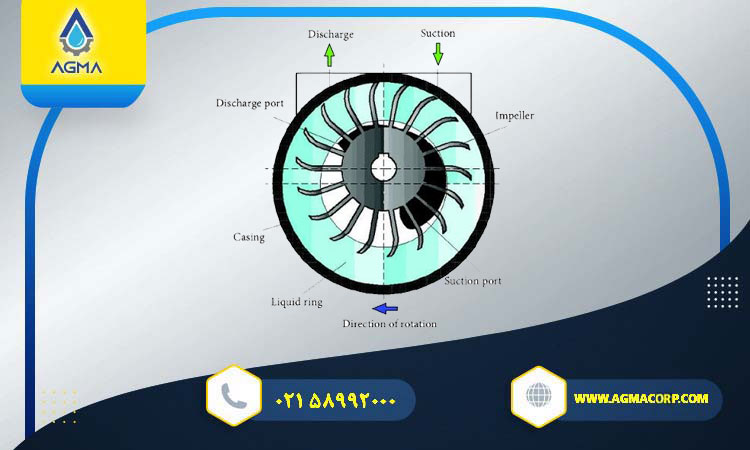

عملکرد پمپ وکیوم آبی بر اساس تغییر حجم فضای بین پرههای پروانه انجام میشود. این فرایند در چند مرحله ساده قابل توضیح است.
- ورود آب به محفظه پمپ
در ابتدا مقدار مشخصی آب یا سیال کاری وارد بدنه پمپ وکیوم آبی میشود. این آب باید حجم و دمای داشته باشد. کمبود آب باعث ناقصشدن حلقه مایع و کاهش مکش میشود. آب بیشازحد نیز میتواند مصرف برق و بار واردشده به الکتروموتور را افزایش دهد.
- چرخش پروانه خارج از مرکز
الکتروموتور، پروانه را به حرکت درمیآورد. محور پروانه دقیقاً در مرکز بدنه نیست و کمی خارج از مرکز هوزینگ نصب شده است. این طراحی باعث میشود فاصله میان پرهها و حلقه آب در بخشهای مختلف مسیر دوران پمپ وکیوم رینگ مایع تغییر کند.
- تشکیل رینگ مایع
با چرخش پروانه، تحت اثرنیروی گریز از مرکز آب را به سمت دیواره داخلی بدنه میبرد. آب در اطراف بدنهی محفظه داخلی پمپ یک حلقه تقریباً پیوسته و متراکم تشکیل میدهد. به همین دلیل این تجهیز را پمپ وکیوم رینگ مایع مینامند.
- افزایش حجم میان پرهها
در قسمت ورودی یا مکش پمپ وکیوم رینگ مایع، فاصله میان حلقهی آب و مرکز پروانه بیشتر میشود. با دوران شفت و پروانه فضای بستهی بین دو پره و رینگ مایع بزرگتر شده و فشار داخل این فضای بسته کاهش پیدا میکند.
- مکش هوا یا گاز
با کاهش فشار فضای محفظهی ایجاد شده، هوا، گاز یا بخار موجود در خط فرایند به داخل پمپ وکیوم آبی مکیده میشود. اگر گاز دارای بخار قابلتقطیر باشد، ممکن است بخشی از آن در تماس با آب خنک و تبدیل به مایع و با آب ترکیب شود.
- کاهش حجم و فشردهسازی
با ادامه چرخش شافت و پروانه، محفظهای که سیالگازی مکیده شده در آن محبوس شدهاست، به مرکز پروانه نزدیک میشود. فضای بین پرهها و رینگ مایع کوچکتر شده و گاز محبوس داخل آن فشرده میشود.
- خروج آب و گاز
پس از کاهش حجم و فشردهشدن گازداخل این محفظه، به محل خروجی از شیارهای روی صفحه دوشیار میرسیم که مخلوط گاز و آب از خروجی پمپوکیوم آبی خارج میشود. این مخلوط معمولاً وارد سپراتور یا مخزن جداکننده آب و گاز میشود. گاز از بالای سپراتور خارج شده و آب تخلیه یا دوباره وارد مدار میشود.
توضیح ساده عملکرد پمپ وکیوم آبی
حلقه آب داخل پمپ وکیوم آبی مانند یک پیستون مایع عمل میکند. وقتی فضای میان پرهها بزرگ میشود، گاز وارد پمپ وکیوم رینگ مایع خواهد شد. وقتی این فضا کوچک میشود، گاز فشرده و از پمپ خلأآبی خارج میشود.
پمپ وکیوم آبی بوشBusch با دبی 65 مترمکعب دومرحله مدل LB 63 A Dolphin
تومان0تومان0خرید کنیددمای آب چه تأثیری بر عملکرد پمپ دارد؟
دمای آب یکی از مهمترین عوامل مؤثر بر ظرفیت و میزان خلأ پمپ وکیوم آبی است. هرچه آب گرمتر شود، فشار بخار آن افزایش پیدا میکند. در فشارهای پایین، بخشی از آب بخار میشود و فضای داخلی سیلندر پمپ وکیوم آبی را اشغال میکند. در نتیجه ظرفیت مکش گاز کاهش مییابد.
بهطورکلی:
- آب خنکتر معمولاً خلأ بهتری ایجاد میکند.
- آب گرمتر میتواند ظرفیت مکش را کاهش دهد.
- اطلاعات کاتالوگ پمپوکیوم معمولاً بر اساس یک دمای مشخص آب ارائه میشود.
- ظرفیت واقعی باید با دمای آب موجود در محل نصب بررسی شود.
برای کارکرد مداوم، ممکن است استفاده از مبدل حرارتی(رادیاتور)، برج خنککننده یا چیلر ضروری باشد.
اجزای اصلی پمپ وکیوم آبی
| جزء | وظیفه |
| پروانه | ایجاد حرکت دورانی و تشکیل رینگ مایع |
| بدنه یا پوسته | ایجاد فضای کاری و محفظه فشردهسازی |
| شفت | انتقال نیروی موتور به پروانه |
| مکانیکال سیل | جلوگیری از نشت سیال و ورود هوا |
| یاتاقان | نگهداری و هدایت محور |
| پورت مکش | ورود گاز و بخار به پمپ |
| پورت تخلیه | خروج مخلوط گاز و سیال کاری |
| سیال کاری | ایجاد رینگ مایع و آببندی محفظه |
| سپراتور | جداسازی گاز از آب یا سیال کاری در سیستم |
پمپ وکیوم آبی بوشBusch با دبی 98 مترمکعب تکمرحله مدل LM 100 A Dolphin
تومان0تومان0خرید کنیدتفاوت پمپ وکیوم تک مرحلهای و دو مرحلهای
دو مرحلهای بودن همیشه به معنای انتخاب بهتر نیست. در مدلهای قدیمی تر اگر فرایند به خلأ متوسط نیاز داشته باشد، مدل تک مرحلهای میتواند اقتصادیتر و مناسبتر باشد. پمپهای وکیوم رینگ مایع از نظر تعداد مراحل تراکم به مدلهای تکمرحلهای و دو مرحلهای تقسیم میشوند. تفاوت اصلی این دو طراحی در نحوه رسیدن به فشار مطلق پایینتر و محدوده عملکرد آنهاست.
پمپ وکیوم تک مرحلهای معمولاً برای بسیاری از کاربردهای خلأ صنعتی، مکش گاز و بخار و فرایندهایی که به خلأ متوسط نیاز دارند استفاده میشود و در بسیاری از پروژهها گزینهای اقتصادیتر است.
پمپ وکیوم دو مرحلهای برای کاربردهایی که به فشار مطلق پایینتر نیاز دارند مناسبتر است؛ بااینحال انتخاب آن باید بر اساس منحنی عملکرد، دمای سیال کاری، نوع گاز و فشار موردنیاز انجام شود.
بنابراین نمیتوان گفت مدل دو مرحلهای همیشه بهتر است. معیار صحیح انتخاب، فشار مطلق موردنیاز، ظرفیت مکش و نقطه کار واقعی سیستم است
مهمترین مزایای پمپ وکیوم آبی
حمل بخار و رطوبت
یکی از مهمترین مزایای پمپ وکیوم رینگ آبی، توانایی مکش گازهای مرطوب و بخارات است. این ویژگی باعث میشود در فرایندهایی مانند تبخیر، تقطیر، خشککردن و تغلیظ کاربرد زیادی داشته باشد.
تحمل مقدار محدودی مایع
ورود مقدار کمی قطرات مایع معمولاً باعث آسیب فوری به پمپ وکیوم نمیشود. البته ورود حجم زیاد مایع میتواند مصرف برق، لرزش و فشار واردشده به پمپ وکیوم آبی را افزایش دهد.
پمپ وکیوم آبی بوشBusch با دبی 4920مترمکعب تکمرحله مدلDolphin LR 700 A
تومان0تومان0خرید کنیدبدون تماس مستقیم روغن با گاز فرایندی
در پمپ وکیوم رینگ مایع، سیال کاری مانند آب وظیفه ایجاد آببندی و تشکیل رینگ مایع را بر عهده دارد. در نتیجه برخلاف پمپهای روغنی، روغن بهعنوان سیال اصلی در محفظه فشردهسازی حضور ندارد. بااینحال، اجزای مکانیکی مانند یاتاقانها و بخشهای انتقال قدرت بسته به طراحی پمپ ممکن است دارای سیستم روانکاری باشند.
قطعات متحرک محدود
در بسیاری از مدلها، پروانه اصلیترین قطعه متحرک داخل محفظه است. این موضوع ساختار پمپ خلأ رینگ مایع را سادهتر و تعمیر آن را آسانتر میکند.
مناسب برای کارکرد مداوم
پمپ وکیوم آبی برای کارکرد طولانی و پیوسته مناسب است؛ به شرط آنکه آب، دما، روانکاری و فشار خروجی کنترل شوند.
صدا و لرزش نسبتاً کم
وجود حلقه مایع باعث میشود فشردهسازی گاز نرمتر انجام شود. در صورت نصب صحیح، لرزش و صدای پمپ وکیوم آبی معمولاً قابلکنترل است.
امکان ساخت با آلیاژهای مقاوم
پمپ وکیوم میتواند از چدن، استیل یا آلیاژهای مقاوم به خوردگی ساخته شود.این ویژگی استفاده از آن را در صنایع شیمیایی و خورنده امکانپذیر میکند.
سیستم آب در گردش پمپ وکیوم آبی چگونه کار میکند؟
در پمپ وکیوم رینگ مایع، آب یا سیال کاری نقش مهمی در آببندی، فشردهسازی گاز و کنترل دمای فرایند دارد. در سیستم یکبارمصرف، سیال کاری پس از عبور از پمپ تخلیه میشود؛ اما در سیستم مدار بسته، آب خروجی وارد سپراتور شده و پس از جداشدن گاز، دوباره به پمپ بازمیگردد.
در مدار بسته، برای جلوگیری از افزایش دمای آب معمولاً از مبدل حرارتی یا سیستم خنککاری استفاده میشود. دمای آب باید در محدوده مناسب باقی بماند، زیرا افزایش فشار بخار آب میتواند ظرفیت مکش و میزان خلأ قابل دستیابی را کاهش دهد.
انتخاب بین سیستم آب یکبارمصرف و مدار بسته به دبی آب، دمای کاری، کیفیت آب، هزینه مصرف آب، حجم پساب و شرایط فرایند بستگی دارد.
پمپ وکیوم آبی ادواردز Edwards با دبی 130 مترمکعبی، دومرحلهای آبخنک مدل HR (EHR) 1190
تومان0تومان0خرید کنیدچگونه پمپ وکیوم آبی مناسب انتخاب کنیم؟
انتخاب پمپ وکیوم آبی فقط بر اساس ظرفیت مکش یا حداکثر خلأ کاتالوگ انجام نمیشود. برای انتخاب صحیح باید نقطه کار واقعی سیستم و شرایط فرایند مشخص شود.
- دبی مکش موردنیاز
- فشار مطلق یا میزان خلأ موردنیاز
- نوع گاز و بخارات ورودی
- دمای گاز ورودی
- دمای آب یا سیال کاری
- فشار و دمای خروجی
- میزان رطوبت و احتمال ورود مایع
- جنس و میزان خورندگی سیال
- ساعات کارکرد روزانه
- سیستم آب یکبارمصرف یا مدار بسته
- ارتفاع محل نصب
- توان موتور و مصرف انرژی
- جنس بدنه و پروانه
- نوع مکانیکال سیل
- شرایط محیطی و دمای محل نصب
مهمترین نکته این است که ظرفیت مکش پمپ در فشار کاری واقعی بررسی شود، نه صرفاً حداکثر ظرفیت درجشده در کاتالوگ.
پمپ وکیوم آبی تا چند میلیبار خلأ ایجاد میکند؟
میزان خلأ قابل دستیابی در پمپ وکیوم آبی به مدل پمپ، تکمرحلهای یا دو مرحلهای بودن، دمای سیال کاری، نوع گاز، فشار بخار آب، دبی مکش و شرایط خروجی بستگی دارد. بنابراین نمیتوان یک مقدار ثابت را برای تمام پمپهای وکیوم رینگ مایع اعلام کرد.
میزان خلأ پمپ وکیوم آبی را میتوان با واحدهای مختلف بیان کرد:
- mbar
- kPa
- Pa
- Torr
- mmHg
- درصد خلأ
تفاوت فشار مطلق و درصد خلأ در پمپ وکیوم
هنگام انتخاب پمپ وکیوم، بهتر است فشار موردنیاز بهصورت فشار مطلق بیان شود. فشار مطلق نسبت به خلأ کامل سنجیده میشود، درحالیکه درصد خلأ معمولاً میزان کاهش فشار نسبت به فشار اتمسفر را نشان میدهد.
برای مقایسه دقیق عملکرد دو پمپ، استفاده از فشار مطلق مانند mbar(a)، kPa(a) یا Torr معمولاً قابلاعتمادتر از مقایسه صرفاً درصد خلأ است؛ زیرا فشار اتمسفر با ارتفاع و شرایط محیطی تغییر میکند.
معایب و محدودیتهای پمپ وکیوم آبی
مصرف آب
در سیستم آب یکبار مصرف، حجم قابلتوجهی آب مصرف میشود. این موضوع هزینه آب و حجم پساب را افزایش میدهد.
وابستگی به دمای آب
با افزایش دمای آب، ظرفیت مکش و میزان خلأ کاهش پیدا میکند.
محدودیت در ایجاد خلأ بسیار عمیق
پمپ وکیوم آبی بیشتر برای خلأ خشن و متوسط مناسب است. برای خلأ بسیار عمیق ممکن است پمپ روغنی، پمپ خشک یا سیستم ترکیبی انتخاب بهتری باشد.
احتمال رسوب
آب سخت میتواند روی پروانه، بدنه و مسیرهای داخلی رسوب ایجاد کند. رسوب باعث کاهش مکش، افزایش مصرف برق و لرزش میشود.
احتمال خوردگی
اگر جنس قطعات با گاز و آب سازگار نباشد، خوردگی داخلی ایجاد خواهد شد.
نیاز به سپراتور
خروجی پمپ شامل مخلوط آب و گاز است. بنابراین در بیشتر سیستمها به مخزن جداکننده نیاز است.
احتمال کاویتاسیون
آب گرم یا فشار مکش بسیار پایین میتواند باعث تشکیل حباب بخار و کاویتاسیون شود. افزایش دمای سیال کاری، کاهش بیش از حد فشار مکش و نامناسب بودن شرایط آببندی میتواند احتمال کاویتاسیون را افزایش دهد؛ بنابراین دمای آب و شرایط کاری پمپ باید مطابق محدوده توصیهشده سازنده کنترل شود.
نیاز به خنککاری
در مدار بسته، آب بهمرور گرم میشود و ممکن است به مبدل حرارتی یا برج خنککننده نیاز باشد.
کاربرد پمپ وکیوم آبی در صنایع مختلف
پمپ وکیوم آبی که با نامهای پمپ وکیوم رینگ مایع و Liquid Ring Vacuum Pump نیز شناخته میشود، یکی از تجهیزات پرکاربرد برای ایجاد خلأ در فرایندهای صنعتی است. پمپهای وکیوم رینگ مایع به دلیل استفاده از یک مایع به عنوان سیالکاری( معمولاً آب) قابلیت مناسبی برای مکش هوای مرطوب، بخارات، گازهای آلوده یا خورنده و مخلوطهای گاز و مایع دارند. ساختار مقاوم، عملکردی پایدار و تحمل مناسب در برابر ورود رطوبت باعث شده است پمپ وکیوم آبی در صنایع غذایی، دارویی، شیمیایی، نفت و گاز، کاغذ، نیروگاه، پلاستیک، معدن و بسیاری از صنایع دیگر مورد استفاده قرار گیرد.
· پمپ وکیوم آبی در صنایع غذایی و نوشیدنی
· پمپ وکیوم رینگ آبی در صنایع لبنی
· پمپ وکیوم آبی در صنایع دارویی
· پمپ وکیوم رینگ مایع در صنایع شیمیایی و پتروشیمی
· پمپ وکیوم آبی در صنایع نفت و گاز
· پمپ وکیوم آبی در صنایع کاغذ و خمیرکاغذ
· پمپ وکیوم آبی در صنایع قند و شکر
· پمپ وکیوم آبی در نیروگاهها
· پمپ وکیوم آبی در صنایع پلاستیک و پلیمر
· پمپ وکیوم آبی در معادن و فیلتراسیون
· پمپ وکیوم آبی در صنایع نساجی
· پمپ وکیوم آبی در صنایع سرامیک، کاشی و آجر
· پمپ وکیوم آبی در صنایع فلزی و متالورژی
· پمپ وکیوم رینگ مایع در تصفیه آب و فاضلاب
کاربرد پمپ وکیوم آبی در صنایع غذایی و نوشیدنی
در صنایع غذایی و نوشیدنی، پمپ وکیوم آبی در فرایندهایی مانند بستهبندی تحت خلأ، تغلیظ، تبخیر، هواگیری، خشککردن و انتقال مواد مورد استفاده قرار میگیرد. ایجاد خلأ باعث کاهش فشار داخل تجهیزات شده و امکان تبخیر آب در دمای پایینتر را فراهم میکند؛ در نتیجه رنگ، طعم، عطر و ارزش غذایی محصول بهتر حفظ میشود. در بستهبندی تحت خلأ نیز هوای داخل بسته خارج میشود تا تماس محصول با اکسیژن کاهش یابد. این فرایند میتواند به افزایش ماندگاری مواد غذایی، کاهش اکسیداسیون و حفظ کیفیت محصول کمک کند.
مهمترین کاربردها:
- بستهبندی گوشت، مرغ، ماهی و محصولات پروتئینی
- بستهبندی خشکبار، قهوه و مواد غذایی حساس به رطوبت
- تغلیظ آبمیوه، رب، سس و عصارههای غذایی
- هواگیری از نوشیدنیها و محصولات مایع
- تبخیر در دمای پایین
- انتقال مواد با استفاده از خلأ
- خشککردن برخی محصولات حساس به حرارت
نکات مهم در انتخاب پمپ وکیوم آبی
- استفاده از استنلس استیل در بخشهای در تماس با فرایند
- قابلیت شستوشو و نظافت آسان
- مقاومت مناسب در برابر خوردگی
- طراحی بهداشتی و جلوگیری از تجمع مواد
- سازگاری آببندها با مواد غذایی و شویندهها
کاربرد پمپ وکیوم رینگ آبی در صنایع لبنی
در صنایع لبنی، پمپ خلأآبی نقش مهمی در تغلیظ شیر، تولید شیرخشک، تبخیر، هواگیری و کنترل فشار فرایند دارد. کاهش فشار باعث میشود آب موجود در شیر در دمای پایینتری تبخیر شود؛ بنابراین احتمال سوختن شیر، تغییر طعم و آسیبدیدن ترکیبات حساس به حرارت کاهش مییابد.
هواگیری از محصولات لبنی نیز موجب کاهش کف، جلوگیری از اکسیداسیون و افزایش یکنواختی محصول میشود. به دلیل حساسیت بالای شیر و فرآوردههای لبنی، تجهیزات وکیوم باید از متریال بهداشتی و قابل شستوشو ساخته شوند.
مهمترین کاربردها
- تغلیظ شیر
- تولید شیرخشک
- تغلیظ آبپنیر
- هواگیری از شیر و ماست
- کاهش کف در خطوط تولید
- ایجاد خلأ در اواپراتورها
- مکش بخارات حاصل از تبخیر
مزایای استفاده از وکیوم رینگ آبی
- کاهش دمای جوش محصول
- حفظ بهتر ارزش غذایی
- جلوگیری از تغییر رنگ و طعم
- افزایش راندمان تبخیر
- کاهش زمان فرایند
- بهبود کیفیت محصول نهایی
کاربرد پمپ خلأ رینگ آبی در صنایع دارویی
پمپ وکیوم آب در گردش در صنایع دارویی برای ایجاد خلأ در خشککنها، راکتورها، سیستمهای تقطیر، تجهیزات فیلتراسیون و خطوط تغلیظ استفاده میشود. بسیاری از ترکیبات دارویی در برابر حرارت حساس هستند؛ بنابراین انجام عملیات تبخیر یا خشککردن در فشار پایین، از تخریب ماده مؤثره جلوگیری میکند. در این صنعت، کنترل آلودگی، سازگاری متریال و قابلیت شستوشوی تجهیزات اهمیت زیادی دارد. پمپ باید بتواند بخارات حلال، گازهای مرطوب و ترکیبات حاصل از فرایند را بدون ایجاد آلودگی در محصول مکش کند.
مهمترین کاربردها:
- خشککنهای تحت خلأ
- راکتورهای دارویی
- تغلیظ محلولها
- تقطیر حلالها
- فیلتراسیون تحت خلأ
- استخراج مواد مؤثره
- هواگیری از محلولهای دارویی
- بازیابی بخارات حلال
الزامات مهم:
- استفاده از متریال مقاوم و بهداشتی
- سازگاری با حلالها و مواد شیمیایی
- آببندی مناسب
- قابلیت شستوشو و ضدعفونی
- جلوگیری از آلودگی متقابل
- کنترل دقیق فشار خلأ
کاربرد پمپ خلأ رینگ مایع در صنایع شیمیایی و پتروشیمی
در صنایع شیمیایی و پتروشیمی، پمپ خلأ آبی برای تخلیه راکتورها، ایجاد خلأ در برجهای تقطیر، تبخیر حلالها، بازیابی بخارات و انتقال گازهای کمفشار استفاده میشود. قابلیت مکش بخارات قابلتقطیر و گازهای مرطوب، پمپ وکیوم رینگ آبی را به گزینهای مناسب برای بسیاری از فرایندهای شیمیایی تبدیل کرده است. ایجاد خلأ در برجهای تقطیر باعث کاهش نقطه جوش ترکیبات میشود و امکان جداسازی موادی را فراهم میکند که در دماهای بالا ممکن است تجزیه یا تخریب شوند.
مهمترین کاربردها:
- تخلیه و هواگیری راکتورها
- تقطیر تحت خلأ
- تغلیظ مواد شیمیایی
- بازیابی حلالها
- بازیابی بخارات فرایندی
- انتقال گازهای کمفشار
- ایجاد خلأ در مخازن و تجهیزات
- مکش بخارات خورنده یا آلوده
نکات مهم در انتخاب متریال:
- چدن برای فرایندهای کمخورنده
- استنلس استیل برای مواد خورنده و مرطوب
- استیل 316 یا 316L برای محیطهای شیمیایی حساستر
- دوبلکس برای شرایط خورندگی شدیدتر
- سوپر دوبلکس برای محیطهای دارای کلراید بالا
- انتخاب آببند سازگار با ماده شیمیایی
کاربرد پمپ خلأ آبی در صنایع نفت و گاز
در صنایع نفت و گاز، پمپ وکیوم آبی برای بازیابی بخارات هیدروکربنی، تخلیه مخازن، انتقال گازهای کمفشار و ایجاد خلأ در تجهیزات فرایندی به کار میرود. پمپ خلأ آبی میتواند مخلوطی از گاز، بخار و مقدار محدودی مایع را مکش کند و به همین دلیل برای شرایط متغیر واحدهای نفت و گاز مناسب است. در سیستمهای بازیابی بخارات، بخارات هیدروکربنی جمعآوری میشوند تا ضمن کاهش آلودگی محیطزیست، از اتلاف مواد ارزشمند جلوگیری شود. بااینحال، در سرویسهای نفت و گاز انتخاب پمپ باید بر اساس ترکیب گاز، قابلیت اشتعال، فشار و دمای فرایند، سازگاری متریال و الزامات ایمنی پروژه انجام شود. برای گازهای قابل اشتعال یا خورنده، استفاده از پمپ استاندارد بدون بررسی مشخصات سازنده و الزامات ایمنی مجاز نیست.
مهمترین کاربردها:
- بازیابی بخارات مخازن
- تخلیه تانکرها و مخازن ذخیره
- انتقال گازهای کمفشار
- ایجاد خلأ در واحدهای فرایندی
- مکش بخارات هیدروکربنی
- تخلیه خطوط لوله
- هواگیری تجهیزات پیش از راهاندازی
- جمعآوری بخارات هنگام بارگیری
ملاحظات ایمنی:
- جلوگیری از نشتی گاز
- استفاده از موتور و تجهیزات ضدانفجار
- انتخاب متریال مقاوم در برابر هیدروکربنها
- نصب جداکننده مایع و گاز
- کنترل دمای مایع در گردش
- پیشبینی سیستم بازیابی بخارات
کاربرد پمپ وکیوم آبی در صنایع کاغذ و خمیرکاغذ
پمپ وکیوم واتر رینگ یکی از تجهیزات اصلی در ماشینآلات تولید کاغذ است. این پمپ وکیوم برای آبگیری از خمیر، مکش هوا و خارجکردن مخلوط آب و هوا از بخشهای مختلف ماشین کاغذ استفاده میشود. در ابتدای خط تولید، خمیر کاغذ دارای مقدار زیادی آب است. سیستم وکیوم با مکش آب از لایه خمیر، به تشکیل یکنواخت ورق کاغذ کمک میکند. کاهش رطوبت در مراحل اولیه همچنین باعث کاهش بار حرارتی خشککنها و مصرف بهینهی انرژی میشود.
مهمترین کاربردها:
- آبگیری از خمیر کاغذ
- مکش آب از توری ماشین کاغذ
- ایجاد خلأ در ساکشنباکسها
- آبگیری در رولهای مکنده
- خروج مخلوط آب و هوا
- افزایش سرعت خشکشدن کاغذ
- کنترل رطوبت ورق کاغذ
- بهبود یکنواختی محصول
مزایای استفاده:
- افزایش سرعت خط تولید
- کاهش مصرف انرژی خشککنها
- بهبود کیفیت سطح کاغذ
- کاهش رطوبت اولیه ورق
- افزایش ظرفیت ماشین کاغذ
- تحمل مناسب در برابر ورود آب و رطوبت
کاربرد پمپ وکیوم آبی در صنایع قند و شکر
در کارخانههای قند و شکر، پمپ وکیوم آبی در تغلیظ شربت، تبخیر آب و پخت تحت خلأ مورد استفاده قرار میگیرد. کاهش فشار داخل تجهیزات باعث میشود شربت در دمای پایینتری بجوشد و از کاراملیشدن یا تغییر رنگ آن جلوگیری شود. خلأ مناسب در مرحله پخت، شرایط لازم برای تشکیل کنترلشده کریستالهای شکر را فراهم میکند. خروج مداوم بخارات و گازهای غیرقابلتقطیر نیز باعث بهبود انتقال حرارت و افزایش راندمان فرایند میشود.
مهمترین کاربردها:
- تغلیظ شربت قند
- پخت شکر تحت خلأ
- ایجاد خلأ در دیگهای پخت
- مکش بخارات آب
- خروج گازهای غیرقابلتقطیر
- کنترل فرایند کریستالسازی
- کاهش دمای جوش شربت
نتایج استفاده از خلأ:
- جلوگیری از سوختن شربت
- کاهش تغییر رنگ محصول
- تشکیل یکنواختتر کریستالها
- کاهش مصرف انرژی
- افزایش راندمان تبخیر
- حفظ بهتر کیفیت شکر
کاربرد پمپ وکیوم آبی در نیروگاهها
یکی از مهمترین کاربردهای پمپ وکیوم آبی در نیروگاههای بخار، ایجاد و حفظ خلأ در کندانسور توربین است. پس از عبور بخار از توربین، بخار وارد کندانسور میشود و به آب تبدیل میگردد. برای افزایش راندمان توربین، فشار داخل کندانسور باید در سطح پایینی باقی بماند.
پمپ وکیوم آبی، هوا و گازهای غیرقابلتقطیر را از کندانسور خارج میکند. تجمع این گازها میتواند انتقال حرارت را کاهش دهد، فشار کندانسور را افزایش دهد و موجب افت توان خروجی نیروگاه شود.
مهمترین کاربردها:
- ایجاد خلأ اولیه در کندانسور
- حفظ خلأ هنگام کار توربین
- خارجکردن هوای ورودی به سیستم
- مکش گازهای غیرقابلتقطیر
- تخلیه بخارات اضافی
- استفاده در سیستمهای پرایمینگ
- ایجاد خلأ در تجهیزات جانبی نیروگاه
مزایای عملکرد صحیح پمپ وکیوم آبی:
- افزایش راندمان توربین
- کاهش فشار پشت توربین
- بهبود انتقال حرارت کندانسور
- کاهش مصرف سوخت
- افزایش توان خروجی
- جلوگیری از افت عملکرد نیروگاه
کاربرد پمپ وکیوم آبی در صنایع پلاستیک و پلیمر
در صنایع پلاستیک، پمپ وکیوم آبی در خطوط اکستروژن، تولید گرانول، ورق، لوله و محصولات پلیمری برای خارجکردن هوا، رطوبت، گازهای محبوس و مواد فرار از مذاب استفاده میشود. وجود رطوبت یا حبابهای گاز در مواد مذاب میتواند موجب ایجاد تخلخل، حباب، افت استحکام، تغییر رنگ و کاهش کیفیت سطح محصول شود. ایجاد خلأ در بخش گازگیری اکسترودر، این مواد را از مذاب خارج کرده و کیفیت محصول نهایی را افزایش میدهد.
مهمترین کاربردها:
- گازگیری اکسترودر
- تولید گرانولهای پلیمری
- تولید ورق و فیلم پلاستیکی
- تولید لوله و پروفیل
- بازیافت مواد پلاستیکی
- خارجکردن رطوبت از مواد
- مکش بخارات و ترکیبات فرار
- هواگیری از مذاب پلیمر
مزایای استفاده پمپ وکیوم آبی:
- کاهش حباب و تخلخل
- افزایش استحکام محصول
- بهبود کیفیت سطح
- افزایش شفافیت برخی پلیمرها
- کاهش ضایعات
- تولید محصول یکنواختتر
کاربرد پمپ وکیوم آبی معادن و سیستمهای فیلتراسیون
در صنایع معدنی، پمپ وکیوم آبی برای آبگیری دوغاب، جداسازی جامد از مایع و ایجاد خلأ در تجهیزات فیلتراسیون استفاده میشود. خلأ باعث عبور آب از سطح فیلتر شده و ذرات جامد روی پارچه یا سطح فیلتر باقی میمانند. این فرایند موجب کاهش رطوبت کنسانتره، باطله و مواد معدنی شده و حملونقل، انبارش یا پردازش بعدی آنها را آسانتر میکند.
مهمترین کاربردها:
- فیلترهای نواری تحت خلأ
- درامفیلترها
- دیسکفیلترها
- آبگیری کنسانتره
- آبگیری باطلههای معدنی
- فیلتراسیون دوغاب
- جداسازی جامد و مایع
- مکش هوای مرطوب از فیلترها
تجهیزات جانبی مورد نیاز:
- مخزن جداکننده
- فیلتر محافظ
- سیستم شستوشو
- تله مایع
- لولهکشی مقاوم در برابر سایش
- سیستم کنترل سطح مخزن
کاربرد پمپ وکیوم آب در گردش در صنایع نساجی
در صنایع نساجی، پمپ وکیوم آبی برای خارجکردن آب، رطوبت و بخارات از پارچه و الیاف استفاده میشود. پس از شستوشو، رنگرزی یا تکمیل پارچه، سیستم وکیوم میتواند بخش قابلتوجهی از آب را از بافت پارچه خارج کند. این فرایند باعث کاهش بار خشککنهای حرارتی، کاهش مصرف انرژی و افزایش سرعت تولید میشود. در برخی ماشینآلات نیز از خلأ برای تثبیت، هدایت یا انتقال پارچه استفاده میشود.
مهمترین کاربردها:
- آبگیری پارچه
- کاهش رطوبت پس از شستوشو
- مکش بخارات رنگ و مواد شیمیایی
- کمک به خشککردن پارچه
- هدایت و تثبیت پارچه
- کاهش زمان خشککردن
- افزایش یکنواختی محصول
مزایای استفاده:
- کاهش مصرف انرژی
- افزایش سرعت خط تولید
- کاهش رطوبت پارچه
- بهبود کیفیت رنگرزی
- کاهش زمان عملیات تکمیل
کاربرد پمپ خلأ آب در گردش در صنایع سرامیک، کاشی و آجر
در تولید سرامیک، کاشی، سفال و آجر، پمپ وکیوم برای خارجکردن هوای محبوس از خمیر مواد اولیه استفاده میشود. وجود حباب هوا میتواند باعث ایجاد ترک، تخلخل، کاهش استحکام و تغییر شکل محصول در زمان خشککردن یا پخت شود. ایجاد خلأ موجب فشردهترشدن خمیر و تولید محصولی یکنواختتر و مقاومتر میشود. این کاربرد بهویژه در اکسترودرهای تولید آجر و محصولات سفالی اهمیت دارد.
مهمترین کاربردها:
- هواگیری از خمیر سرامیک
- هواگیری در اکسترودر آجر
- حذف حبابهای داخلی
- افزایش تراکم مواد
- بهبود شکلدهی
- کاهش ترک و تخلخل
- افزایش استحکام محصول خام
نتایج استفاده از وکیوم آبی
- کاهش ضایعات تولید
- بهبود کیفیت سطح
- افزایش استحکام محصول
- کاهش ترک هنگام پخت
- تولید محصول یکنواختتر
کاربرد پمپ خلأ آبی در صنایع فلزی و متالورژی
در صنایع فلزی و متالورژی، سیستمهای وکیوم آبی برای گاززدایی، ریختهگری، عملیات حرارتی، پوششدهی و تخلیه تجهیزات فرایندی استفاده میشوند. پمپ وکیوم آبی میتواند در کاربردهایی که نیاز به خلأ متوسط و مکش گازهای مرطوب وجود دارد، بهصورت مستقل یا همراه با بوستر وکیوم به کار گرفته شود. خارجکردن گازهای موجود در فرایند میتواند از ایجاد حفره و تخلخل در قطعات فلزی جلوگیری کرده و کیفیت ساختاری محصول را افزایش دهد.
مهمترین کاربردها:
- گاززدایی از فرایندهای فلزی
- تخلیه محفظهها
- ریختهگری تحت خلأ
- عملیات حرارتی
- مکش بخارات
- ایجاد خلأ در تجهیزات پوششدهی
- انتقال گازهای فرایندی
نکات مهم:
- بررسی دمای گاز ورودی
- جلوگیری از ورود ذرات فلزی
- استفاده از فیلتر و جداکننده
- انتخاب متریال مقاوم
- استفاده از بوستر برای خلأهای بالاتر
کاربرد پمپ خلأ رینگ مایع در تصفیه آب و فاضلاب
در واحدهای تصفیه آب و فاضلاب، پمپ وکیوم آبی برای فیلتراسیون، آبگیری لجن، هواگیری خطوط و مکش گازهای مرطوب استفاده میشود. ایجاد خلأ در تجهیزات آبگیری باعث جداسازی بهتر آب از مواد جامد و کاهش حجم لجن میشود. وکیوم آبی همچنین میتواند در سیستمهای کنترل بو، جمعآوری گازها و انتقال برخی سیالات مورد استفاده قرار گیرد. توانایی کار با گازهای مرطوب و آلوده، یکی از دلایل اصلی استفاده از پمپ وکیوم آبی در این صنعت است.
مهمترین کاربردها:
- آبگیری لجن
- فیلتراسیون تحت خلأ
- هواگیری خطوط انتقال
- مکش گازهای مرطوب
- کنترل بو
- انتقال سیالات
- جمعآوری بخارات و گازها
- ایجاد خلأ در تجهیزات تصفیه
مزایای استفاده:
- کاهش حجم لجن
- افزایش راندمان فیلتراسیون
- کاهش هزینه حمل و دفع لجن
- تحمل مناسب در برابر رطوبت
- امکان مکش گازهای آلوده
آیا پمپ وکیوم آبی برای خط تولید شما مناسب است؟
🔸 پمپ وکیوم آبی معمولاً در شرایط زیر انتخاب مناسبی است:
- گاز ورودی مرطوب باشد.
- بخار قابلتقطیر وجود داشته باشد.
- احتمال ورود مقدار محدودی مایع وجود داشته باشد.
- خلأ متوسط موردنیاز باشد.
- پمپ باید بهصورت مداوم کار کند.
- آلودگی روغنی مجاز نباشد.
- امکان تأمین و خنککاری آب وجود داشته باشد.
- گاز ورودی دارای ذرات یا آلودگی قابلشستوشو باشد.
🔸 در شرایط زیر بهتر است پمپ دیگری نیز بررسی شود:
- فرایند به خلأ بسیار عمیق نیاز دارد.
- تماس گاز با آب مجاز نیست.
- مصرف آب محدود است.
- دفع پساب هزینه زیادی دارد.
- محصول باید کاملاً خشک باقی بماند.
- امکان خنککاری آب وجود ندارد.
- گاز با آب واکنش خطرناک دارد.
فشار مطلق چیست؟
فشار مطلق نسبت به خلأ کامل اندازهگیری میشود. صفر فشار مطلق به معنای خلأ کامل نظری است.
فشار گیج چیست؟
فشار گیج نسبت به فشار هوای محیط اندازهگیری میشود. در سیستمهای خلأ، فشار گیج معمولاً بهصورت مقدار منفی نشان داده میشود. برای انتخاب پمپ وکیوم ، فشار مطلق معیار دقیقتری است.
عوامل مؤثر بر میزان خلأ
- تک مرحلهای یا دو مرحلهای بودن
- دمای آب
- نوع سیال عامل
- فشار بخار آب
- نوع گاز
- میزان بخار ورودی
- ارتفاع محل نصب
- فشار خروجی
- وضعیت مکانیکال سیل
- طراحی داخلی پمپ وکیوم آبی
نمیتوان یک عدد ثابت برای تمام پمپهای وکیوم آبی اعلام کرد. فشار نهایی هر مدل باید از کاتالوگ سازنده بررسی شود.
قیمت پمپ وکیوم آبی به چه عواملی بستگی دارد؟
قیمت پمپ وکیوم آبی به عواملی مانند ظرفیت مکش، فشار نهایی، تکمرحلهای یا دو مرحلهای بودن، جنس بدنه و پروانه، نوع مکانیکال سیل، توان موتور، برند، سیستم آب در گردش و تجهیزات جانبی وابسته است. بنابراین مقایسه قیمت دو پمپ بدون مقایسه مشخصات فنی و محدوده تأمین، نتیجه دقیقی نمیدهد.
جمعبندی
پمپ وکیوم آبی برای فرایندهایی که با بخار، رطوبت، گاز آلوده یا مقدار محدودی مایع همراه هستند، انتخاب مناسبی است. ساختار ساده، امکان کارکرد مداوم، تحمل مناسب رطوبت و نبود روغن در محفظه مکش از مزایای مهم آن محسوب میشوند. در مقابل، عملکرد این پمپ به دمای آب، فشار کاری، کیفیت سیال، نوع گاز و سیستم گردش آب وابسته است. همچنین برای ایجاد خلأ بسیار عمیق همیشه بهترین گزینه نیست.
برای انتخاب پمپ وکیوم آبی مناسب مشاوره بگیرید
انتخاب ظرفیت نامناسب میتواند باعث کاهش میزان خلأ، افزایش مصرف انرژی، بالا رفتن دمای آب و کاهش عمر قطعات شود. در آریا گشتاور مانا، انتخاب پمپ وکیوم باید بر اساس شرایط واقعی فرایند، دبی موردنیاز، فشار مطلق، نوع گاز و شرایط سیال کاری انجام شود.
اگر مشخصات نقطه کار، میزان خلأ موردنیاز و نوع کاربرد را در اختیار کارشناسان فنی قرار دهید، میتوان مدل و ظرفیت مناسب پمپ وکیوم رینگ مایع را دقیقتر بررسی کرد.
❓سؤالات متداول درباره پمپ وکیوم آبی
1- پمپ وکیوم آبی چیست؟
پمپی است که با استفاده از یک حلقه آب، هوا، گاز یا بخار را مکش و فشرده میکند.
2- پمپ وکیوم آبی چگونه کار میکند؟
چرخش پروانه خارج از مرکز باعث تشکیل حلقه آب و تغییر حجم فضای بین پرهها میشود. افزایش حجم باعث مکش و کاهش حجم باعث فشردهسازی گاز میشود.
3- آیا پمپ وکیوم آبی همیشه به آب نیاز دارد؟
بله، اما در مدار بسته بیشتر آب دوباره استفاده میشود و فقط آب جبرانی لازم است.
4- پمپ وکیوم رینگ مایع تک مرحلهای بهتر است یا دو مرحلهای؟
مدل تک مرحلهای برای خلأ متوسط اقتصادیتر است. مدل دو مرحلهای برای فشارهای پایینتر مناسبتر است.
5- دمای آب چه تأثیری بر پمپ وکیوم آبی دارد؟
افزایش دمای آب معمولاً ظرفیت مکش و میزان خلأ را کاهش میدهد.
6- آیا پمپ وکیوم آبی برای بخار مناسب است؟
بله، تحمل بخارات و گازهای مرطوب یکی از مزایای اصلی این پمپ است.
7- علت کاهش مکش پمپ وکیوم آبی چیست؟
آب گرم، نشتی، رسوب، گرفتگی خط، دبی نامناسب آب و فشار خروجی بالا از علتهای رایج هستند.
8. پمپ وکیوم آبی برای چه کاربردهایی مناسب است؟
پمپ وکیوم آبی برای فرایندهایی که با گاز مرطوب، بخار قابلتقطیر یا مقدار محدودی مایع سروکار دارند مناسب است. از کاربردهای رایج آن میتوان به صنایع غذایی، کاغذ، قند، شیمیایی، نفت و گاز، معدن، تصفیه و برخی فرایندهای صنعتی اشاره کرد.
9. آیا پمپ وکیوم آبی به سیستم خنککاری نیاز دارد؟
در سیستمهای مدار بسته، افزایش دمای آب میتواند عملکرد پمپ را کاهش دهد؛ بنابراین بسته به ظرفیت و شرایط کاری ممکن است استفاده از مبدل حرارتی، برج خنککننده یا سیستم خنککاری دیگر ضروری باشد.
10. تفاوت پمپ وکیوم آبی و پمپ وکیوم روغنی چیست؟
پمپ وکیوم آبی از آب یا سیال کاری برای تشکیل رینگ مایع و آببندی استفاده میکند و برای گازهای مرطوب و بخارات مناسب است. پمپهای روغنی از روغن بهعنوان بخشی از سیستم آببندی و روانکاری استفاده میکنند و انتخاب بین آنها به سطح خلأ، نوع گاز و شرایط فرایند بستگی دارد.
11. آیا پمپ وکیوم آبی میتواند بخار و مایع را مکش کند؟
پمپ رینگ مایع توانایی کار با گازهای مرطوب، بخارات قابلتقطیر و مقدار محدودی مایع را دارد؛ اما مقدار مجاز مایع و شرایط ورود آن باید مطابق مشخصات سازنده بررسی شود.
12. مصرف آب پمپ وکیوم آبی چقدر است؟
مصرف آب به نوع سیستم، ظرفیت پمپ، دمای سیال کاری و مدار یکبارمصرف یا بسته بودن سیستم بستگی دارد. در مدار بسته، بخش زیادی از آب پس از جداسازی گاز دوباره به پمپ بازمیگردد و معمولاً فقط آب جبرانی موردنیاز است.
13. برای انتخاب پمپ وکیوم آبی چه اطلاعاتی لازم است؟
برای انتخاب دقیق، حداقل باید دبی مکش، فشار مطلق موردنیاز، نوع و دمای گاز، دمای سیال کاری، فشار خروجی، ساعات کارکرد و شرایط محیطی مشخص باشد. در کاربردهای شیمیایی و نفت و گاز، ترکیب گاز و الزامات متریال و ایمنی نیز باید اعلام شود.
بیشتر بخوانید:
فشار وکیوم چیست؟ تفاوت وکیوم نسبی و وکیوم مطلق
