- قیمت مناسب
- کیفیت ساخت عالی
- حالات مختلف نصب گیربکس
- ورودی شافت دار یا هالو
- خروجی فلنجدار یا هالو
- یکسال گارانتی کالا
گیربکس حلزونی شاکرین تیپ VF
گیربکس حلزونی شاکرین سری VF در چهار تیپ VF- MVF – VF/VF – MVF/VF هستند که بنابر نحوه مختلف ورودی و خروجی گیربکس با یکدیگر تفاوت دارند. نسبت تبدیل گیربکس حلزونی شاکرین VF مانند سایر گیربکس های حلزونی ازنسبت 1:7 تا نسبت 1:1000 درحالت گیربکس مرکب هستند. نسبت تبدیل گیربکس حلزونی تک بین 7 تا 100 متغیر می باشد. گیربکس حلزونی شاکرین VF در تیپ های 49- 63- 86- 110- 130- 150- 185- 210- 250 در نوع های N- A- P- F- FC- V- FR- FA تولید می شوند. در گیربکس VF شاکرین دنده ماردون گیربکس از جنس فولاد و دنده خروجی گیربکس از برنج می باشد. قدرت گیربکس حلزونی با کاهش دور خروجی و افزایش نسبت تبدیل در صورت ثابت بودن توان ورودی گیربکس افزایش می بابد.
فروش گیربکس حلزونی شاکرین
گیربکس حلزونی شاکرین از باکیفیت ترین نوع گیربکس حلزونی ایرانی موجود در بازار می باشد. این گیربکس با یکسال گارانتی و خدمات پس ازفروش و قیمت مناسب نسبت به گیربکس حلزونی چینی، گیربکس حلزونی سهند، گیربکس حلزونی بالابر ساختمان، گیربکس حلزونی ایرانی، گیربکس حلزونی مشهد، گیربکس حلزونی رهنما، گیربکس حلزونی دستی، گیربکس حلزونی SEW، گیربکس حلزونی Motovaio، گیربکس حلزونی Bonfiglioli با آنها رقابت می کند. همانطور که در تصاویر مشخص است رنگ پوسته این گیربکس قرمز رنگ می باشد، پس هنگام خرید حتما به رنگ آن دقت فرمایید. فروش اینترنتی گیربکس حلزونی شاکرین در گروه صنعتی آگما انجام می شود،شما کاربران برای خرید اینترنتی گیربکس شاکرین و مشاوره فنی و دریافت کاتالوگ گیربکس حلزونی شاکرین با کارشناسان ما تماس حاصل فرمایید.

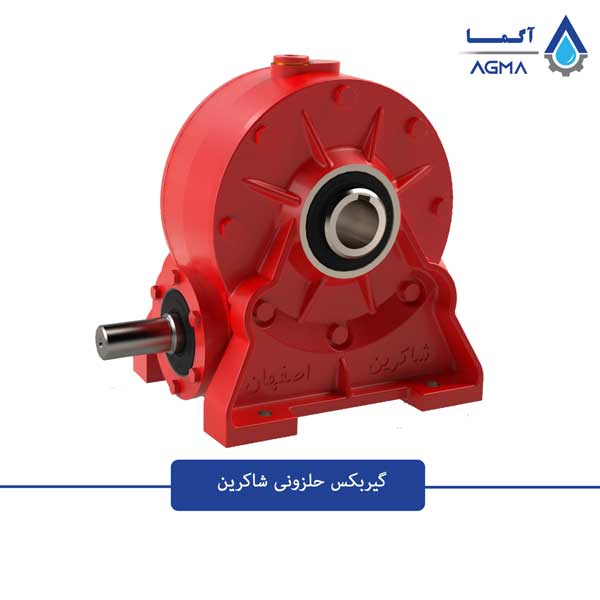

1.گیربکس حلزونی شاکرین سری VF
گیربکس حلزونی شاکرین تیپ VF با ورودی شافت و خروجی هالوشافت قابلیت کوپله با الکتروموتور به وسیله پولی و تسمه و یا زنجیر را دارد. گیربکس حلزونی شاکرین سری VF به وسیله پایه گیربکس نصب می شود. ازتیپ VF بیشتر در بالابر ساختمان مورد استفاده قرار میگیرد تا درصورت اعمال بار اضافه به گیربکس پولی و تسمه به صورت هرز بچرخند و مانع اعمال گشتاور اضافه به گیربکس که منجر به آسیب به دستگاه می شود گردد. ورودی این گیربکس به صورت شافت دار می باشد تا هنگام استفاده این گیربکس در بتونیرها یا کاربری های مشابه هندویل و یا دسته چرخان به آن متصل شود تا به راحتی شفت ورودی را چرخاند.

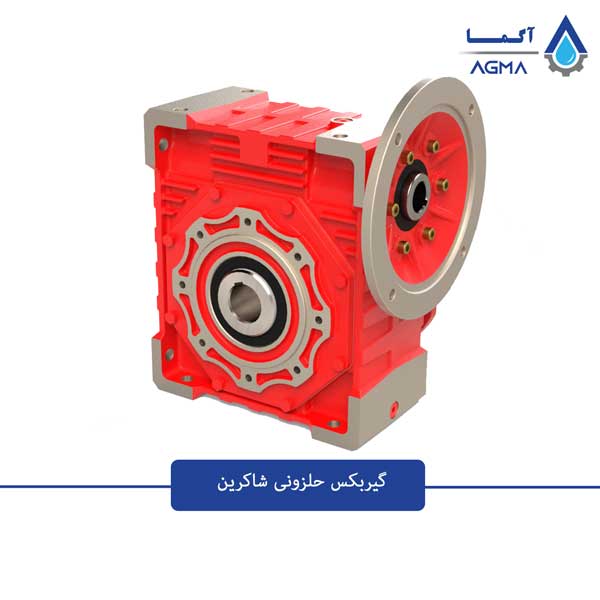

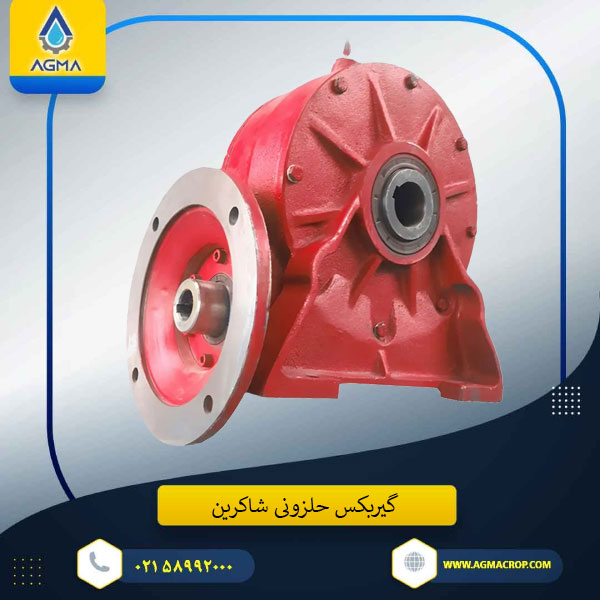

2.گیربکس حلزونی شاکرین سری MVF
گیربکس حلزونی شاکرین سری MVF با ورودی فلنج و خروجی ساده هالو شافت به صورت کوپل مستقیم و از طریق فلنج الکتروموتور با گیربکس کوپل می شوند . گیربکس سری MVF معمولا از طریق پایه نصب می شوند و در موقعیت هایی که محدودیت مکانی دارند مورد استفاده قرار میگیرند. این گیربکس 90 درجه در صنایع سیمان بسیار پر کاربرد می باشد. این مدل از گیربکس های ایرانی به دلیل وجود گیربکس های کتابی، درخواست های زیادی برای مصرف کنندگان ندارند. گیربکس های کتابی مکعبی چینی بسیار با کیفیت بوده ولی گیربکس حلزونی کتابی ایرانی نیز موجود می باشد.

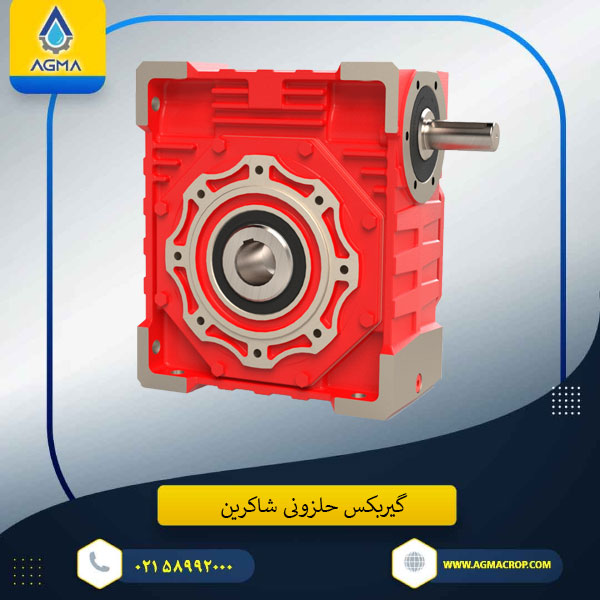

3.گیربکس حلزونی شاکرین سری VF-FC
گیربکس حلزونی شاکرین تیپ MVF-FC با ورودی گیربکس به صورت ورودی شافت دار و خروجی گیربکس فلنج دار می باشد. نحوه ی قرارگیری گیربکس به وسیله فلنج بر روی دستگاه مورد نظر می باشد. از این تیپ گیربکس شاکرین برای باز کردن درب های کنال های آب و سد های کشاورزی استفاده می شود. به دلیل وجود پایه در این گیربکس قابلیت نصب راحت به روی شاسی به صورت عمودی را داشته، پس از رزوه کردن هالو داخلی آن می توان از این گیربکس برای باز کردن درب کانال ها و سد های کوچک کشاورزی استفاده کرد.

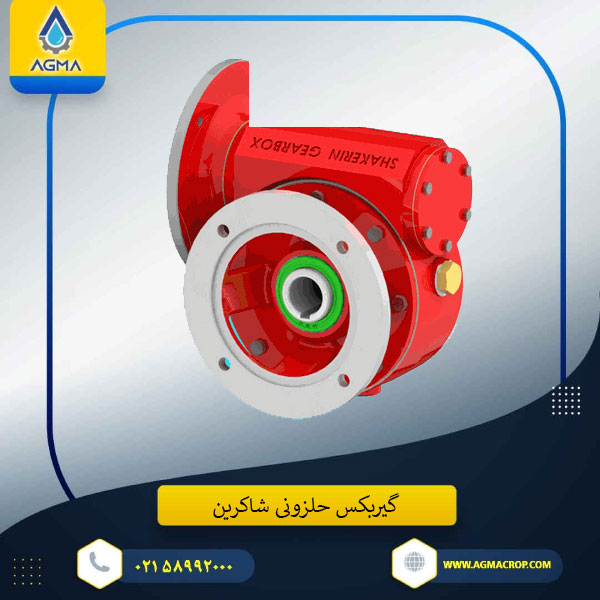

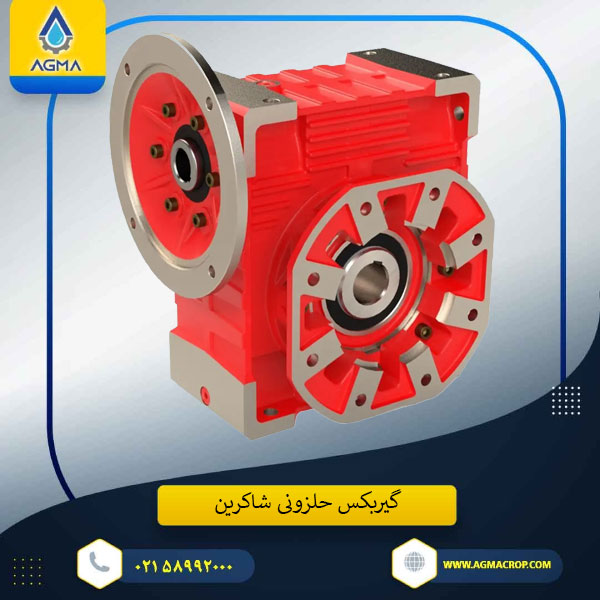

4.گیربکس حلزونی شاکرین سری MVF-FC
گیربکس حلزونی شاکرین تیپ MVF-FC با ورودی گیربکس بصورت هالو شافت و اتصال با الکترووتور از طریق فلنج میباشد. خروجی گیربکس نیز هالو شافت و اتصال از طریق فلنج خروجی به دستگاه می باشد. برای زمانی که مصرف کننده نیاز دارد تا شافت خروجی گیربکس به شکل عمودی رو به بالا و یا رو به پایین قرار بگیرد، بهترین انتخاب سری MVF-FC می باشد. این تیپ توسط پایه یا فلنج خروجی خود بر روی شاسی سوار شده و خروجی را به شکل عمود ارائه می دهد. میکر ها و همزن ها بهترین مثال برای این نوع کاربری می باشد.
مشخصات فنی گیربکس حلزونی شاکرین
گیربکس حلزونی شاکرین مانند سایر گیربکس های حلزونی از دو چرخدنده ماردون(فولادی) و بشقابی(برنجی) تشکیل شده است. گیربکس حلزونی شاکرین با نسبت تبدیل بین 7.5 تا 1000 در گیربکس های تک و مرکب خاصیت عدم برگشت پذیری گیربکس و دامنه وسیعی از دور خروجی گیربکس را فراهم کرده است. گیربکس شاکرین قابلیت کوپل شدن از توان 0.18 کیلوات تا 45 کیلوات با الکتروموتورهای متفاوت و از طریق کوپل مستقیم و یا به وسیله فولی و تسمه را دارد. گیربکس های حلزونی شاکرین از روی گیربکس های ایتالیایی برند بونفیلیولی ساخته شده اند و به راحتی می توان از این گیربکس به عنوان جایگزین استفاده کرد. گیربکس شاکرین اصفهان از نظر کیفی نسبت به سایر گیربکس های حلزونی تولید داخل بسیار مقاوم تر و چرخ دنده های با کیفیت تری دارد.
گیربکس حلزونی شاکرین VF110
گیربکس حلزونی VF110 از پرکاردترین نوع گیربکس حلزونی در صنعت محسوب می شود. VF110 با پوسته چدنی در دسته بین گیربکس های سبک کار و سنگین کار مورد استفاده قرار می گیرد.این گیربکس با قطر شاقت ورودی 28 و هالو خروجی 32 قابلیت استفاده از خروجی هر دو طرف گیربکس را برای کاربر فراهم آورده است. گیربکس VF110 در بالابر ساختمان برای جابجایی تا وزن 500 کیلوگرم و در صنعت برای کارکرد تا گشتاور 620 نیوتن متر به کار گرفته می شود. برای بتونیر ها نیز VF86 و VF110 خیلی مصرف می شود. از این گیربکس های گرد حلزونی برای برخی بال میل های سبک هم استفاده می شود. البته سایز های VF250 بیشتر برای این کار توصیه می شود.
قطعات گیربکس حلزونی شاکرین(تصویر انفجاری)
- پیچ اتصال
- کاسه نمد
- درب جلو
- واشر آب بند
- بلبرینگ
- درپوش پلاستیکی
- خار
- خار گشواره ای
- کاسه نمد
- بلبرینگ
- ماردون یا پیچ حلزون
- دنده بنرجی یا چرخ حلزون
- پوسته
- بلبرینگ
- کاسه نمد
- بلبرینگ
مشخصات فنی گیربکس حلزونی شاکرین VF110
| گشتار Ma(نیوتن متر) | دور خروجی n2 | نسبت تبدیل i | توان ورودی(Kw) | مدل(Type) |
| 460 | 200 | 7 | 11 |
VF110/N VF110/A FV110/F VF110/FC VF110/FR VF110/P VF110/V |
| 500 | 140 | 10 | 8.4 | |
| 550 | 93 | 15 | 6.4 | |
| 520 | 70 | 20 | 4.5 | |
| 490 | 61 | 24 | 3.8 | |
| 620 | 47 | 30 | 3.6 | |
| 610 | 35 | 40 | 3.1 | |
| 570 | 30 | 46 | 2.5 | |
| 590 | 25 | 56 | 2.2 | |
| 510 | 22 | 64 | 1.7 | |
| 470 | 17.5 | 80 | 1.3 | |
| 460 | 14 | 100 | 1.1 |
نحوه نصب گیربکس حلزونی شاکرین در حالات مختلف:
| VF/… | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 210 | 185 | 150 | 130 | 110 | 86 | 72 | 63 | 49 | 44 | 30 | - |
| 250 | 210 | 185.4 | 150 | 130 | 110.1 | 86.9 | 72 | 62.17 | 49.5 | 44.6 | 30 | A |
| 110 | 90 | 60 | 50 | 45 | 42 | 35 | 28 | 25 | 25 | 18 | 14 | Bh7 |
| 320 | 160 | 290 | 175 | 165 | 155 | 140 | 120 | 120 | 82 | 64 | 55 | C |
| 55 | 48 | 40 | 35 | 30 | 25 | 25 | 19 | 18 | 16 | 11 | 9 | Dh6 |
| 110 | 110 | 70 | 65 | 60 | 60 | 50 | 40 | 45 | 40 | 30 | 20 | E |
| 276 | 230 | 214.5 | 185 | 160 | 138 | 110 | 98 | 80 | 65 | 54 | 52 | F |
| 226 | 185 | 205 | 179 | 154 | 38 | 110 | 88 | 80 | 63 | 54 | 46 | F1 |
| 380 | 355 | 254 | 220 | 195 | 170 | 142 | 115 | 100 | 82 | 72 | 55 | G |
| 645 | 555 | 457 | 400 | 348 | 312 | 248 | 198 | 175.5 | 138 | 124.5 | 96 | H |
| 310 | 265 | 251 | 211 | 191 | 181 | 146 | 116.6 | 111 | 98.5 | 81 | 66 | I |
| 380 | 320 | 320 | 260 | 245 | 220 | 181 | 142 | 143 | 124 | 98 | 80 | L |
| 400 | 340 | 270 | 240 | 220 | 200 | 140 | 120 | 95 | 63 | 52 | 50 | M |
| 520 | 440 | 360 | 330 | 310 | 270 | 220 | 156 | 140 | 110 | 90 | 80 | N |
| 33 | 26 | 22 | 18 | 16 | 12.5 | 10.5 | 13 | 10.5 | 8.5 | 8.5 | 6.5 | O |
| 30 | 25 | 22 | 20 | 18 | 15 | 14 | 12 | 12 | 12 | 10 | 8 | P |
| 318 | 277 | 65 | 5 | 52.5 | 45 | 45 | 40 | 40 | 22.5 | 24.5 | 20.5 | Q |
مزایای استفاده از گیربکس حلزونی شاکرین:
- قیمت مناسب
- کیفیت بالا ساخت
- یکسال گارانتی
- دسترسی به کلیه قطعات یدکی
- عدم برگشت پذبری
- کارکرد نرم و بدون صدا
- قابل نصب در حالات مختلف (از طریق پایه یا فلنج و عمودی)
کاربرد های گیربکس حلزونی شاکرین اصفهان
- بالابرها
- میکسرها
- بتونیرها
- بال میل ها
لیست قیمت گیربکس حلزونی شاکرین
ردیف شرح قیمت(تومان)
1 قیمت گیربکس حلزونی شاکرین VF49 670.000
2 قیمت گیربکس حلزونی شاکرین VF62 980.000
3 قیمت گیربکس حلزونی شاکرین VF86 1.290.000
4 قیمت گیربکس حلزونی شاکرین VF110 3.300.000
5 قیمت گیربکس حلزونی شاکرین VF130 4.500.000
6 قیمت گیربکس حلزونی شاکرین VF150 6.900.000
7 قیمت گیربکس حلزونی شاکرین VF185 9.600.000
8 قیمت گیربکس حلزونی شاکرین VF210 11.220.000
9 قیمت گیربکس حلزونی شاکرین VF250 13.800.000
| ردیف | شرح | قیمت(تومان) |
|---|---|---|
| 1 | قیمت گیربکس حلزونی شاکرین VF49 | 670.000 |
| 2 | قیمت گیربکس حلزونی شاکرین VF62 | 980.000 |
| 3 | قیمت گیربکس حلزونی شاکرین VF86 | 1.290.000 |
| 4 | قیمت گیربکس حلزونی شاکرین VF110 | 3.300.000 |
| 5 | قیمت گیربکس حلزونی شاکرین VF130 | 4.500.000 |
| 6 | قیمت گیربکس حلزونی شاکرین VF150 | 6.900.000 |
| 7 | قیمت گیربکس حلزونی شاکرین VF185 | 9.600.000 |
| 8 | قیمت گیربکس حلزونی شاکرین VF210 | 11.220.000 |
| 9 | قیمت گیربکس حلزونی شاکرین VF250 | 13.800.000 |
سلام یه عدد گیربکس ۲۱۰ یک به ۴۸ میخوام .
سلام
همکاران ما در واحد فروش با شما تماس خواهند گرفت.
سلام
گیربکس حلزونی شاکرین برای بالابر ۳۰۰ کیلوگرم نیاز دارم،چه سایزی باید تهیه کنم؟
با سلام
برای گیربکس بالابر ساختمانی حداکثر تا وزن ۳۰۰ کیلوگرم با توجه به ساختار بالابر شما و نحوه اتصال موتور با گیربکس از دو سایز ۸۶ و ۱۱۰ می توانید استفاده بفرمایید،برای کسب اطلاعات بیشتر و دریافت پیش فاکتور با کارشناسان فنی و فروش مادر ارتباط باشید.
درود.گیربکس ۱به ۱۵شاکرین اصفهان میخواهم.
باسلام
دوست عزیز لطفا با داشتن اطلاعات گیربکس تان: تیپ گیربکس، سایز گیربکس، نسبت تبدیل و نحوه نصب گیربکس با همکاران واحد فروش ما جهت صدور پیش فاکتور تماس بگیرید.
سلام وقت بخیر.برای تعمیر گیربکس vf 110 تبدیل ۱ به ۱۰۰ نیاز به دنده برنجی دارم.از کجا باید تهیه کنم و قیمت میخام.ممنون میشم راهنمایی کنید
درود بر شما
همکاران واحد تعمیرات و خدمات پس ازفروش ما با شما تماس خواهند گرفت.
