خانه گیربکس گیربکس آویز شافت موازی گیربکس آویز Yilmaz
گیربکس آویز ایلماز
گیربکس-شافت-موازی-yilmaz
گیربکس-آویز-ایلماز
برای بزرگنمایی کلیک کنید

گیربکس آویز Yilmaz

شروع قیمت از: 3,600,000 تومان

 دانلود کاتالوگ

برند

Yilmaz

اشتراک گذاری
Yilmaz

تحویل اکسپرس

اصالت کالا

مشاوره فنی رایگان

  • توضیحات
  • پرسش و پاسخ
  • پرسش و پاسخ
توضیحات
.

گیربکس آویز ایلماز (Yilmaz)

شرکت ایلماز Yilmaz یکی از بزرگترین تولید کنندگان الکتروموتور و گیربکس در دنیا شناخته می شود. این شرکت تمامی انواع گیربکس صنعتی در سایز ها و توان پایین تا تیپ های بزگ با قابلیت تولید گشتاور بالا را تولید می کند. با بکارگیری از آخرین متدهای های تولید دنیا و تولید بر اساس استانداردهای جهانی IEC باعث شده تا این شرکت محصولاتش را به سایر کشورهای جهان صادر کند و با توجه به کیفیت بالا گیربکس و قیمت مناسب این محصول، مورد تایید صاحبان صنایع قرار گرفته و تمام دستگاه های خود را با گیربکس های Yilmaz بنابر کاربری های مختلف تجهیز کرده اند. گیربکس آویز ایلماز سری D (Yilmaz D-Series) از چرخدنده های هلیکال تشکیل شده است و ورودی و خروجی گیربکس به صورت موازی  و در یک راستا هستند.

لوگو ایلماز

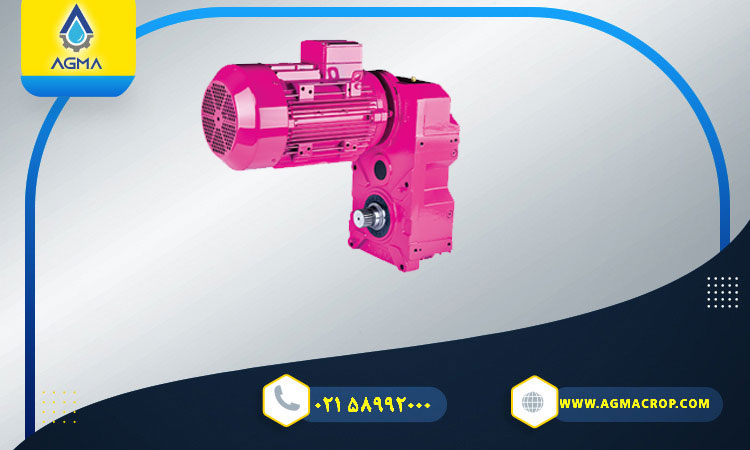

فروش گیربکس آویز ایلماز Yilmaz

گیربکس ایلماز سری D از جمله گیربکس های قدرتمند برای کار های نیمه سنگین و سنگین مانند جرثقیل سقفی و یا تاورکرین مورد استفاده قرار می گیرد. این سری گیربکس Yilmaz با تنوع مختلف در سایز گیربکس و قابلیت کوپل با الکتروموتور از توان 0.25 کیلوات تا 11 کیلوات  و  با محدوده وسیع دور خروجی در گیربکس در پوسته یکپارچه در 2 تا 6 طبقه جای گرفته است. گیربکس Yilmaz D-Series با حالات مختلف در ورودی به صورت هالو شافت و یا شافت توپر و رودی فلنج های استاندارد IEC B5/B14 قابلیت کوپل شدن با الکتروموتورهای استاندارد را دارد. گیربکس هلیکال شفت موازی(آویز) ایلماز Yilmaz در خروجی نیز به صورت هالو شافت(شفت تو خالی) و شفت توپر و همچنین با قابلیت اتصال فلنج در خروجی گیربکس را دارا می باشد. بهترین انتخاب گیربکس هلیکال هالو شافت ایلماز بنابر مکان هایی که مورد استفاده قرار می گیرد نوع ترمزدار آن ها می باشد. تمامی الکتروموتورهای ایلمار و یا سایر موتورهای استاندارد قابل اتصال به گیربکس ایلماز قابلیت نصب ترمز(مگنت) بر روی خود را دارند.



الکتروگیربکس وینچ ایلماز

فیلم گیربکس آویز YILMAZ

http://src.agmacorp.com/images/YILMAZ/%D8%A2%D9%88%DB%8C%D8%B2/%DA%AF%DB%8C%D8%B1%D8%A8%DA%A9%D8%B3%20%D8%A2%D9%88%DB%8C%D8%B2%20%D8%A7%DB%8C%D9%84%D9%85%D8%A7%D8%B2.mp4

انواع محصولات شرکت ایلمازYilmaz

  • گیربکس شافت مستقیم یا هلیکال سری Mایلماز YILMAZ
  • گیربکس مخروطی یا کرانویل سری K ایلماز YILMAZ
  • گیربکس شافت موازی یا آویز سری D ایلماز YILMAZ
  • گیربکس حلزونی سری E ایماز YILMAZ
  • گیربکس خورشیدی سری P ایلماز YILMAZ
  • گیربکس صنعتی سری H,B,Y ایلماز YILMAZ
  • الکتروموتور ایلماز YILMAZ



انواع گیربکس آویز ایلماز

مشخصات فنی گیربکس آویز ایلماز سری D

گیربکس آویز ایلماز به خاطر نوع چرخدنده ها و نحوه آرایش ورودی و خروجی گیربکس که هردو در یک راستا قرار دارند به گیربکس هلیکال هالو شافت نیز معروف است. گیربکس آویز سری D ایلماز در 10 سایز تولید می شود. این سری گیربکس در 2 تا 6 طبقه، قابلیت تحمل گشتاور از 130 تا 18000 نیوتن متر را دارند. محدوده دور خروجی در این تیپ از 0.1تا 366 دور بر دقیقه بنابر تیپ گیربکس و توان الکتروموتور متصل به آن قابل تغییر است.

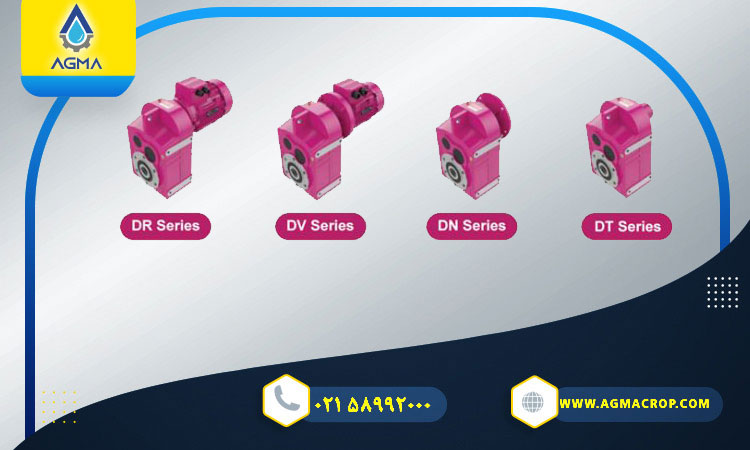

انواع گیربکس آویز Yilmaz

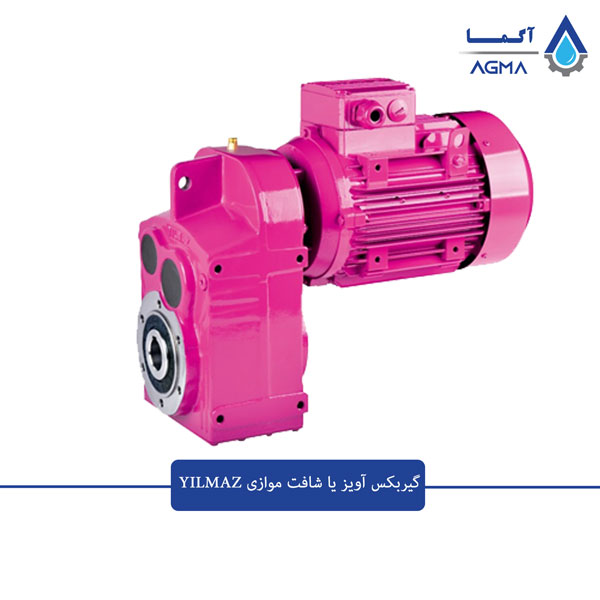

گیربکس آویز Yilmaz سری DR

الکتروگیربکس هلیکال با فلنج کوپله مستقیم با الکتروموتور

گیربکس آویز yilmaz

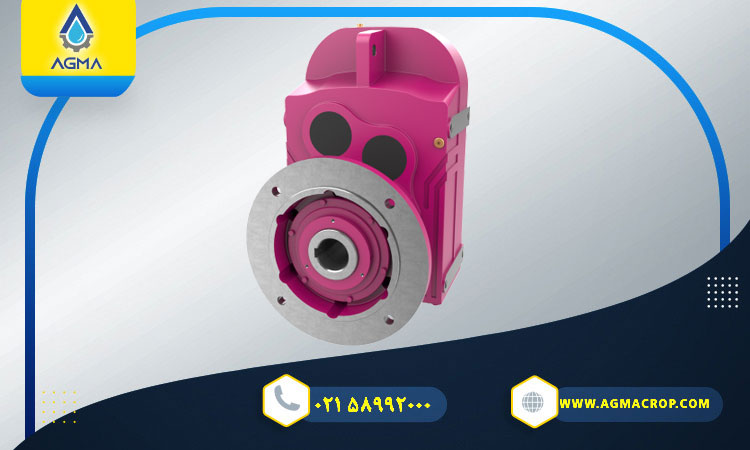

گیربکس آویز Yilmaz سری DN

گیربکس هلیکال با فلنج موتور IEC B5/B14

گیربکس شافت موازی Yilmaz سری DV

الکتروگیربکس هلیکال با فلنج موتور IEC B5/B14

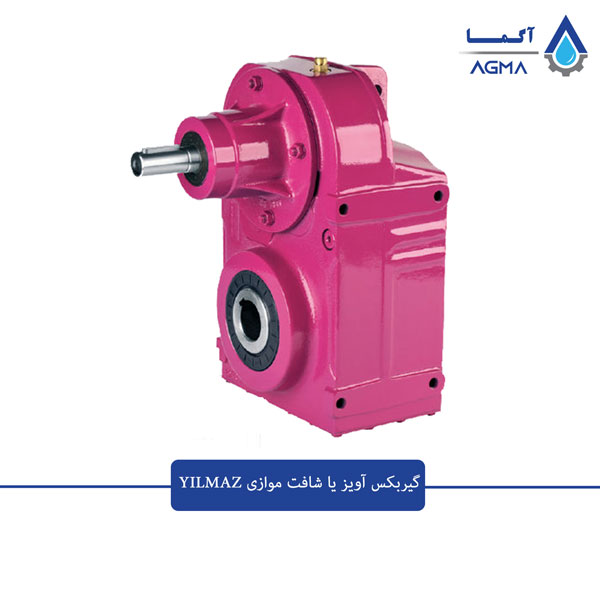

گیربکس شافت موازی Yilmaz سری DT

گیربکس هلیکال با شافت ورودی توپر و خروجی هالو شافت

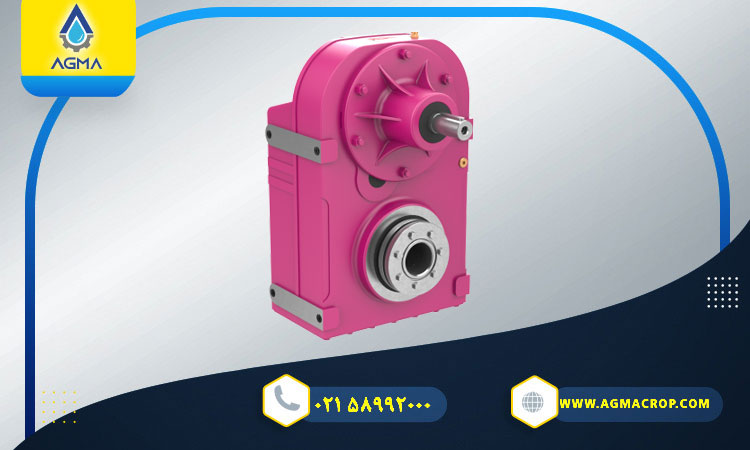

گیربکس ورودی شافت ایلماز

مشخصات فنی گیربکس آویز Yilmaz

  • جنس پوسته گیربکس از چدن با آلیاژ GG20 و GGG40
  • جنس دندانه ها از فولاد آبکاری و سنگ خورده Hrc62-58
  • دارای پوسته یک تکه
  • تحمل میزان بالایگشتاور با نوجه به نحوه آرایش چرخدنده ها
  • قابلیت جا شدن تا 3 طبقه در یک پوسته
  • امکان نصب ترمز مگنتی برروی الکتروگیربکس
  • ورودی گیربکس بصورت استاندارد با فلنج IEC B5/B14
  • قابلیت نصب بک استاب
  • قابلیت نصب انکودر
  • قابلیت نصب موتور از توان 0.12 تا 160 کیلوات
  • قطر شافت خروجی از 20 تا 120 میلیمتر
  • یاتاقان بندی برای تحمل بار محوری و شعاعی
  • خروجی به صورت شفت توپر و یا هالو شافت
  • امکان نصب فلنج خروجی و بازوی گشتاوری در خروجی گیربکس
  • محدوده وسیع نسبت تبدیل از 4 تا 2000
  • تحمل گشتاور از 130 تا 180000 نیوتن متر

جدول مشخصات فنی گیربکس آویز ایلماز YILMAZ

تیپ گیربکس (Type)قطر شافت خروجی(mm)حداکثر گشتاور فابل تحمل(Nm)وزن حدودی (Kg)
DT۲۰۲…۲۰۳3020921
DT۳۰۲…۳۰۶3531132
DT۴۰۲…۴۰۶4072565
DT۵۰۲…۵۰۶50164085
DT۶۰۲…۶۰۶603030133
DT۷۰۲…۷۰۶704820248



آپشن های قابل نصب بر روی الکتروگیربکس آویز ایلماز

  • نصب فلنج در خروجی گیربکس
  • انتخاب ورودی هالو یا شافت دار در گیربکس
  • نصب اینکودر
  • نصب بک استپ
  • نصب فن اکسترنال خنک کننده بر روی الکتروموتور
  • انتخاب خروجی گیربکس به صورت شافت دار یا هالو شافت



پلاک خوانی گیربکس آویز ایلماز Yilmaz

پلاک خوانی گیربکس آویز سری DR
Yilmaz DR473.01-3E90SL/4C-L10
L10 90L/4 E 3 01 3 7 4 R D
10 9 8 7 6 5 4 3 2 1



  1. معرف تیپ گیربکس

D نشان دنده تیپ گیربکسیعنی سری آویز یا همان شفت موازی می باشد

2. نشان دهنده کوپل با الکتروموتور

R نشان دهنده کوپله مستقیم الکتروموتور با گیربکس می باشد.

N گیربکس تک با ورودی فلنج استاندارد IEC B5/B14 می باشد

V گیربکس به همراه موتور با فلنج واسطه می باشد

T گیربکس تک بدون موتور و با ورودی سالید شافت می باشد

3. اندازه هوزینگ ورودی گیربکس

سایز هوزینگ ورودی گیربکس را مشخص می کند و بین 0 تا 8 متغیر است

4. شماره اختصاری گیربکس

از طرف شرکت سازنئه بر روی گیربکس اتلاق می شود

5. تعداد طبقات گیربکس

طبقات گیربکس از حداقل 2 و تا حداکثر 6 طبقه می تواند متغیر باشد

6. نوع شفت گیربکس

شفت خروجی گیربکس حالات مختلفمی می تواند داشته باشد که به شرح زیر است:

۰۰ خروجی بصورت شافت توخالی

۰۱ خروجی بصورت شافت توپر

۰۲ خروجی بصورت شافت توپر به همراه فلنج خروجی

۰۳ خروجی بصورت هالو شافت به همراه فلنج خروجی

۰۴ خروجی در دوطرف گیربکس بصورت سالید شافت

۰۵ خروجی در دوطرف گیربکس بصورت سالید شافت به همراه فلنج

۰۸ خروجی بصورت هالوشافت در دوطرف گیربکس به همراه فلنج خروجی

۰S: خروجی گیربکس به صورت دیسک انباضی

۰E: خروجی گیربکس اکسترودردار

7. کلاس راندمان موتور

بازدهی و راندمان الکتروموتور نصب شده برروی گیربکس را نشان می دهد

8. سری الکتروموتور

سری ساخت الکتروموتور متصل به گیربکس را نشان می دهد

9. فریم سایز الکتروموتور

نشان دهنده فریم الکتروموتور کوپل شده با گیربکس می باشد.

10. نوع ترمز الکتروموتور

۰۰: ترمز با گشتاور ۵ نیوتن متر

۰۱: ترمز با گشتاور ۱۰ نیوتن متر

۰۲: ترمز با گشتاور ۲۵ نیوتن متر

۰۴: ترمز با گشتاور ۴۰ نیوتن متر

۰۵: ترمز با گشتاور ۵۰ نیوتن متر

۱۰: ترمز با گشتاور ۱۰۰ نیوتن متر

۲۰: ترمز با گشتاور ۲۰۰ نیوتن متر

۳۰: ترمز با گشتاور ۳۰۰ نیوتن متر

۴۰: ترمز با گشتاور ۴۰۰ نیوتن متر

۵۰: ترمز با گشتاور ۵۰۰ نیوتن متر

P: ترمز با فن ۲۴ ولت

L: ترمز با فن ۲۲۰ ولت

Z: ترمز بدون فن ۲۴ ولت

S: ترمز بدون فن ۲۲۰ ولت

کاربرد گیربکس آویز ایلمازYilmaz

  • گیربکس بالابر
  • گیربکس وینچ
  • گیربکس نوار ناله
  • گیربکس میکسر
  • صنایع سیمان
  • صنایع فولاد
  • صنایع بسته بندی
  • صنایه آب و فاضلاب
  • گیربکس کرین
  • صنایع ماشین سازی

کاربری گیربکس آویز ایلماز



تعمیر و نگهداری گیبرکس آویز ایلماز ترکیه

موتور گیربکس های ایلماز YILMAZ ترکیه همانطور که در مشخصات فنی آن در بالا مطالعه کردید گیربکس بسیار قدرتمندی یم باشد. چرخ دنده های این گیربکس از نوع هلیکال بوده که این امر باعث می شود تا گیربکس بسیار نرم و بی صدا کار کند. در نتیجه این گیربکس طول عمر بالا و هزینه نگهداری بسیار پایینی دارد. باید در هنگام انتخاب این گیربکس میزان گشتاور مورد نیاز و توان الکتروموتور به درستی بر اساس کاربری و زمان فعالیت انتخاب گردد. همچنین برای تعمیرات موتور گیربکس خود در هر برندی می توانید با مشاورین ما تماس حاصل کنید تا ما برای شما تعمیرات را انجام دهیم. به صورت کلی برای گیربکس ها مواردی هنگام خرابی پیش می آید که آن را در جدول زیر آورده ایم.

ایراداتعلت ایرادنحوه اصلاح کردن
سر و صداهای غیر معمول هنگام کار 1 از بین رفتن بیرینگ ها-کچل کردن چرخ دنده ها روغن داخل گیربکس را چک کنید سپس با ما تماس بگیرید
سر و صداهای غیر معمول هنگام کار 2اجسام خارجی درون روغن گیربکسدستگاه را متوقف کرده و با تماس بگیرید روغن داخل گیربکس را چک کنید
نشت روغن از پیچ هواگیری گیربکس، پوسته، فلنج، کاسه نمدکاسه نمد معیوب بر روی پوسته گیربکس-واشر معیوب- گیربکس تهویه نمی شود
روغن بسیار زیاد است-موتور گیربکس درست نصب نشده-دمای پایین یا بالای روغن
سفت کردن پیچ های گیربکس و چک کردن پیچ تهویه اگر همچنان نشت روغن دارد با ما تماس بگیرید
درست کردن میزان روغن بر اساس جداول درج در کاتالوگ- جانمایی صحیح پیچ هواگیری
شافت خروجی گیربکس نمی چرخد در صورتی که الکتروموتور کار می کند یا شافت ورودی می چرخدارتباط بین استیج های گیربکس با هاب شافت قطع شدهگیربکس خود را برای تعمیر ارسال کنید

لیست قیمت گیربکس آویز یا شافت موازی ایلماز (YILMAZ)

با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با کارشناسان فروش تماس بگیرید.

ردیفشرحقیمت(تومان)
1DR173.00-80M4C گیربکس آویز ایلماز سری 58000000
2DR272.00-90L4C گیربکس آویز ایلماز سری69000000
3DR282.00-90L4C گیربکس آویز ایلماز سری76000000
4DR283.00-90L4C گیربکس آویز ایلماز سری97000000
5DR373.00-90L4C گیربکس آویز ایلماز سری155000000
6DR473.00-100L4B گیربکس آویز ایلماز سری230000000
7DR537.00-112M4C گیربکس آویز ایلماز سری360000000
8DR673.00-132M4C گیربکس آویز ایلماز سری450000000
