پمپ وکیوم روغنی لیبولد یکی از معتبرترین و قابل اعتمادترین تجهیزات صنعتی در حوزه خلأ است که برای ایجاد فشار پایین در صنایع مختلف به کار می‌رود. شرکت لیبولد Leybold در سال ۱۸۷۰ در آلمان تأسیس شد و از آن زمان به‌عنوان پیشگام جهانی در فناوری وکیوم و تجهیزات خلأ صنعتی شناخته می‌شود. این شرکت با بیش از ۱۵۰ سال تجربه، نوآوری و کیفیت بالا؛ پمپ‌های وکیوم و سیستم‌های مرتبط را به صنایع مختلف عرضه می‌کند.

🎯فروش پمپ وکیوم روغنی لیبولد LEYBOLD

وکیوم آلمانی لیبولد با طراحی مناسب، دقت بالا و ساختار مقاوم، خلأ پایدار و مطمئنی را در صنایع حساس مانند نفت، پزشکی، بسته‌بندی و نیمه‌هادی فراهم می‌کند. پمپ‌های وکیوم روغنی لیوبلد سری‌های SOGEVAC و TRIVAC با ظرفیت مکش 3.2_1150 m³/h ، مصرف انرژی را تا ۱۵٪ کاهش می‌دهند. سیستم ضد بازگشت روغن، کارکرد کم‌صدا و بدون نشتی و قابلیت فعالیت مداوم از ویژگی های منحصر به فرد وکیوم پمپ‌های لیبولد است. خرید این پمپ وکیوم ، نه تنها یک انتخاب فنی، بلکه سرمایه‌گذاری هوشمندانه بر روی کیفیت، دوام و راندمان بالا است. برای تهیه وکیوم‌ لیبولد با آریا گشتاور مانا نمایندگی لیبولد آلمان در ایران تماس بگیرید.

پمپ خلاء روغنی لیبولد

📊مشخصات فنی پمپ وکیوم روغنی لیبولد Leybold

پمپ‌های خلاء روغنی لی‌بولد سری SOGEVAC (تک‌مرحله‌ای) و TRIVAC (دو‌مرحله‌ای) شرکت لی‌بولد، بر پایه‌ی فناوری پره چرخشی (Rotary Vane) ساخته شده‌اند و با بهره‌گیری از روغن برای آب‌بندی، روانکاری و خنک‌کاری؛ عملکردی پایدار و کارآمدی را در ایجاد طیف گسترده‌ای از فشارهای خلأ ارائه می‌دهند. سری SOGEVAC با فشار نهایی 0.08mbar و دبی تا 1150 m³/h ، گزینه‌ای ایده‌آل برای کاربردهای؛ صنعتی، بسته‌بندی تحت خلأ، پزشکی و آزمایشگاهی است. در مقابل، سری TRIVAC با دستیابی به فشارهای پایین‌تر تا 0.0001mbar، نیازهای فرآیندهای تحقیقاتی و صنایع حساس مانند نیمه‌هادی و پوشش‌دهی تحت خلأ را برآورده می‌کند. این وکیوم پمپ‌ها با ویژگی‌هایی مانند شیر ضد بازگشت روغن، تحمل بخار آب، کاهش 15٪ مصرف انرژی و سیستم فیلتراسیون پیشرفته (≤1 ppm)، استانداردهای ایمنی، بهداشت و پایداری عملیاتی را تامین می‌کنند.

کد	معنی دقیق‌تر	کاربرد خاص / نکات مهندسی
BI / DI	BI = یکپارچه (Integrated exhaust filter + oil recovery). DI = نسخهٔ تحلیلی/بهینه‌ (analytical improved).	مناسب: Mass-spectrometry (LC-MS, GC-MS), ICP-MS, backing pump برای turbomolecular. چرا: فیلتر اگزوز داخلی → کمترین انتشار روغن (<1 ppm)، نویز کم و تا 24,000 h maintenance-free در کاربردهای تمیز. (اگر دنبال پمپ بکینگ برای توربو هستید، BI/DI گزینهٔ استانداردند). (Leybold)
BI² / BI2	نسل بعدی BI: PM-motor، اینورتر داخلی، IoT-ready، بسته‌بندی پایدار	کاربرد: آنالیتیکال‌های سبک تا متوسط، ICP-MS (PFPE-ready)، محیط‌هایی که نیاز به مانیتورینگ مصرف و وضعیت دارند. مزیت: کاهش مصرف برق، کنترل سرعت (کم کردن inrush current)، و حمل‌ونقل امن‌تر. (Leybold)
FC	Frequency Converter (اینورتر)	کاربرد: وقتی که شبکه‌ برق تک‌فاز است ولی نیاز به کنترل سرعت و محدود کردن جریان راه‌اندازی دارید؛ به‌ویژه در BI-FC برای استفاده با breakers معمولی و مانیتورینگ از راه دور (RS485). نکته: کمک به عمر روغن و جلوگیری از overload. (Leybold)
TRIVAC B / BCS	B = پایهٔ دو‌مرحله‌ای؛ BCS = Chemical Service (نسخهٔ مقاوم)	TRIVAC B برای خلأهای deep rough تا 10⁻⁴ mbar؛ BCS وقتی مواد خورنده یا نیاز PFPE دارید. کاربرد:‌ سیستم‌های بکینگ، نیمه‌هادی، صنایع شیمیایی. (Leybold North America Shop)
TRIVAC E	E = compact / economical (نسخهٔ کوچک‌تر برای کاربردهای عمومی)	کاربرد: کاربردهای آزمایشگاهی و کوچک، زمانی که نیاز به پمپِ کم‌هزینه و کاربری عمومی دارید؛ مدیریت بخارات با gas-ballast الزامی است. (Lesker)
TRIVAC L	L = «Large / Low-loss / Line» (موتورهای IE-class و گزینه‌های جهانی)	کاربرد صنعتی بزرگ‌تر: سیستم‌سازی با RUVAC (Roots)، انتخاب موتورهای IE3/IE4 برای کاهش مصرف برق؛ مناسب coating و large-area processes. (idealvac.com)
ATEX (Cat 1/2/3, IIA/IIB + H2)	استاندارد EU 2014/34/EU برای محیط‌های انفجاری	وقتی در معرض گازهای قابل اشتعال یا حلال‌ها هستید، نسخهٔ ATEX لازم است؛ دسته‌ها و گروه‌های گازی (IIA/IIB/IIC) تعیین‌کنندهٔ گروه‌های مجاز هستند. مثال: SOGEVAC SV40 ATEX برای IIA / IIB+H2. (Atexindustries)
TURBOVAC i / iX	i = integrated electronics; iX = extended/advanced integrated version	توربومولکولی با هیبرید بلیرینگ (یا مغناطیسی جزئی)، نصب آسان، الکترونیک داخلی، مناسب UHV و فرایندهای حساس که نیاز به عدم آلودگی دارند. iX معمولاً امکانات کنترلی/ظرفیت بالاتر دارد. (Leybold Online Shop)
TURBOVAC iR	iR = i with Remote electronics	کاربرد: محیط‌هایی که الکترونیک باید از پمپ جدا شود (مثلاً تابش، دمای بالا یا محدودیت نصب). (Leybold)
MAG / MAGintegra	MAG = magnetic levitation	کاربرد: صنعتی برای پوشش‌دهی و اپلیکیشن‌هایی که نیاز به پمپ بدون تماس مکانیکی و بدون آلودگی دارند؛ نگهداری کم و عمر طولانی. (Leybold)
VACUBE (screw)	VACUBE = سیستم با پمپ اسکرو روغنی (screw)	کاربرد: سیستم‌های rough-vacuum صنعتی بزرگ با نیاز به عمر طولانی، بازده انرژی و بدون اتلاف روغن؛ جایگزین برای برخی سیستم‌های روتاری در ظرفیت‌های بالا. (Leybold)
FP	Food & Packaging variant	طراحی شده برای صنایع غذایی؛ روغن‌های food-grade، نکات بهداشتی و شستشوی آسان؛ معمولاً SOGEVAC FP.

🌟 مدل‌های وکیوم روغنی لیبولد Leybold

پمپ‌های وکیوم روغن در گردش لی‌بولد به دو دسته اصلی تک‌مرحله‌ای و دومرحله‌ای تقسیم می‌شوند، که هر کدام دارای ویژگی‌های منحصر به فرد و کاربردهای متنوعی هستند.

✳️وکیوم پمپ لیبولد تک مرحله‌ای– SogeVac:

1️⃣پمپ وکیوم Leybold سوگ وک سری B – SOGE VAC B

دبی(m³/h): 11_1150
فشارنهایی خلاء(mbar): 008_1.5
معنی B : Basic اشاره به مدل استاندارد صنعتی
ویژگی‌ها : طراحی بهبود‌یافته، نویز کم، فیلتر اگزوز یکپارچه، سازگاری گسترده با کاربردهای صنعتی

SOGE VAC B	مرحله	سرعت پمپاژ m³/h	فشار نهایی بدون گاز بالاست mbar	تحمل بخار آب گاز بالاست استاندارد mbar	توان موتور نامی kW	وزن خالص kg	سرعت روتور rpm	سطح صدا (dB(A)) - فاز-۱فاز	ظرفیت روغن L	ظرفیت بخار آب گاز بالاست استاندارد kg/h	ابعاد ماکس طول×عرض×ارتفاع (mm)
SV 16 B	1	15	1	10	0.55	20	3000	60-62	0.5	0.03	319×274×211
SV 40 B	1	38.5	0.5	30	1.1	45	1500	58	1	0.76	520×284×265
SV 65 B	1	54	0.5	30	1.5	52	1500	60	2	1	576×320×264
SV 100 B	1	87.5	0.5	30	2.2-3.7	93	1500	61	2	1.6	731×400×271
SV 200 B	1	179	0.08	10	4.5	180	1500	68	7.5	1.7	964×548×407
SV 320 B	1	284	0.08	10.4	6-7.5	225	1500	70	8.5-11.5	1.5/7.5	1186×548×427
SV 570 B	1	470	0.08	20	11	480	1000	75	20	7.5	1350×690×740
SV 630 B	1	640	0.08	40	15	730	820	72	20-23	17	1510×900×740
SV 750 B	1	755	0.08	50	18.5	760	1000	75	20-23	24	1609×900×740

2️⃣وکیوم روغنی لیبولد سوگ وک سری D – SOGE VAC B

دبی(m³/h): 16_25
فشارنهایی خلاء(mbar): 5
معنی D : Doubly sealed / Dual Protection اشاره به مدل تقویت شده
ویژگی‌ها : طراحی بهبود‌یافته، نویز کم، فیلتر اگزوز یکپارچه، سازگاری گسترده با کاربردهای صنعتی.

SOGE VAC D	m³/h دبی	فشار نهایی کل بدون بالاست گاز mbar	فشار نهایی کل با بالاست گاز mbar	Kwتوان الکتروموتور	kgوزن تقریبی	سرعت روتور rpm	dB(A)	ظرفیت روغن L	ابعاد ماکس طول×عرض×ارتفاع (mm)
SV 16 D	16	0.5	1.5	0.05	25	1440	59	2	268 x 247 x 440
SV 25 D	25	0.5	1.5	0.05	25	1440	59	2	268 x 247 x 440

3️⃣وکیوم پمپ روغنی لیبولد سوگ وک سری BI/DI – SOGE VAC BI/DI

دبی(m³/h): 16_147
فشارنهایی خلاء(mbar): 12_100
معنی BI/DI : Integrated اشاره به یک‌پارچه، ادغام‌شده
معنی FC : Frequency Controlled اشاره به اینورتر فرکانس
ویژگی‌ها : نویز بسیار کم ، فیلتر اگزوز یکپارچه، دقت فوق‌العاده‌بالا.

SOGEVAC BI.DI	مرحله	سرعت پمپاژ اسمی m³/h	سرعت پمپاژ موثر در 2 میلی بار m³/h	فشار نهایی کل بدون بالاست گاز mbar	فشار نهایی کل با بالاست گاز mbar	تحمل بخار آب بالاست گاز استاندارد mbar	ظرفیت بخار آب بالاست گاز استاندارد l/h	توان موتور اسمی kW	سطح نویز dB(A)	سرعت روتورrpm	وزن خالص kg	ظرفیت روغن l	توان موتور اسمی kW	منبع تغذیه	نوع حفاظت	سطح نویز dB(A)	فلنج	ابعاد (L x W x H) mm	نوع حفاظت
SV 16 DI	1	16	≥12	≤0.1	≤1.0	15	0.05	0.75	59	1500	25	2	0.75	200-240 ±10%	IP 20	59	25 KF	440x267x259	IP 20
SV 28 BI	1	25	≥19	≤0.05	≤0.5	10	0.07	0.55/0.9	54-57	1500	37	1.5	0.55/0.9	200-240 ±10%	IP 20	54-57	25 KF	423x258x301	IP 20
SV 40 BI	1	42	≥36	≤0.20	≤0.5	10	0.34	0.75	60	1500	31	1	0.75	200-240 ±10%	IP 20	60	25 ISO-KF or 40 ISO-KF	402x304x333	IP 20
SV 55 BI	1	55	≥36	≤0.2	≤0.5	10	0.34	0.75	58	1500	31	1	0.75	200-240 ±10%	IP 20	58	25 ISO-KF or 40 ISO-KF	402x304x333	IP 20
SV 70 BI	1	70	≥50	≤0.2	≤0.5	10	0.42	0.75	59	1500	31	1	0.75	200-240 ±10%	IP 20	59	40 ISO-KF	402x304x333	IP 20
SV 40 BI FC	1	50	43	≤0.20	≤0.5	10	0.34	0.75	59	1500	31	1	0.75	200-240 ±10%	IP 20	59	40 ISO-KF	402x304x333	IP 20
SV 65 BI FC	1	71	50	≤0.20	≤1.0	10	0.42	0.75	60	1500	31	2	0.75	200-240 ±10%	IP 20	60	40 ISO-KF	402x304x333	IP 20
SV 120 BI FC	1	147	≥100	≤0.20	≤1.0	10	0.42	2.2	61	1800	98	2	2.2	200-240 ±10%	IP 20	61	40 KF / 50 KF	770x470x483	IP 20
SV 55 BI²	1	55	≥36	≤0.2	≤1.0	10	0.34	0.58	58	1500	31	1	0.58	200-240 ±10%	IP 20	58	DN 25 or 40 ISO-KF	402x304x333	IP 20
SV 70 BI²	1	70	≥50	≤0.2	≤1.0	10	0.42	0.6	59	1500	31	1	0.6	200-240 ±10%	IP 20	59	DN 25 or 40 ISO-KF	402x304x333	IP 20

4️⃣وکیوم لیبولد سوگ وک سری FP – SOGE VAC FP

دبی(m³/h): 11_280
فشارنهایی خلاء(mbar): 008_1.5
معنی Food / Pharma / Fine Vacuum :Fمناسب برای صنایع غذایی و دارویی، بسته‌بندی استریل، و فرآیندهایی با بخار آب و گازهای سبک. معمولاً دارای استاندارد بهداشتی، کار در محیط‌های خشک یا مرطوب، و قابلیت حذف بخار بدون آسیب به روغن
معنی Pump Protection / Process Optimized / Pressure Resistant : P‎ این حرف بیانگر نسخه‌ای با حفاظت بیشتر در برابر آلودگی، تخلیه بهتر بخار، عملکرد در فشارهای متغیر و دوام بالاتر است. معمولاً نسخه P به سیستم محافظ روغن، مقاومت دمایی بالاتر، فیلتر تقویت‌شده و سازگاری بیشتر با بخار و گازهای خورنده مجهز است.
ترکیب ‎: FP
نسخه‌ای بهداشتی، مقاوم، مناسب صنایع غذایی و دارویی، با محافظت روغن، دوام بالاتر و سازگار با بخار آب و فرآیندهای حساس.

Soge vac FP	مرحله	سرعت نامی (m³/h)	سرعت مکش (m³/h)	فشار نهایی بدون گازبالست (mbar)	فشار نهایی با گازبالست (mbar)	توان موتور (kW)	نویز (dB(A))	حجم روغن (L)	تحمل بخار آب (mbar)	ظرفیت مجاز بخار آب (kg/h)	ورودی	خروجی
SV 10 FP	1	11	11	≤ 1.5	≤ 2.5	0.55	60	0.5	10	0.02	G 3/4" + G 1/2"	-
SV 16 FP	1	16	16	≤ 1.0	≤ 2.0	0.9	64	0.5	10	0.03	G 3/4" + G 1/2"	G 3/4"
SV 25 FP	1	26	22.5	≤ 0.5	≤ 0.8	1.1	58	1	30	0.085	G 1 1/4"	G 3/4"
SV 45 FP	1	44	38.5	≤ 0.5	≤ 1.5	1.1	60	1	30	0.76	G 1 1/4"	G 1 1/4"
SV 70 FP	1	59	54	≤ 0.5	≤ 1.5	1.5	60	2	30	1	G 1 1/4"	G 1 1/4"
SV 105 FP	1	97.5	87.5	≤ 0.5	≤ 1.5	2.2	61	2	30	1.6	G 1 1/4"	G 1 1/4"
SV 200 FP	1	180	170	≤ 0.08	≤ 0.7	4	69	9	30	3.4	G 2"	G 2"
SV 300 FP	1	280	240	≤ 0.08	≤ 0.7	5.5	72	11.5	10	1.3	G 2"	G 2"
SV 1200 FP	1	1150	1070	≤ 0.1	≤ 2.0	25	75	60 (approx.)	40	25	DN 125 / 125 PN	160 ISO-K

✳️پمپ خلاء Leybold دو مرحله‌ای– TriVac/NEO D:

خلاء رینگ روغن لیبولد

1️⃣پمپ روغنی لیبولد ترای‌وک سری B – TriVac B

دبی(m³/h): 8_75
فشارنهایی خلاء(mbar): 0001
:TRIVAC B Basic کاربردهای صنعتی استاندارد
:TRIVAC B ATEX کاربردهای ضد انفجار
:TRIVAC B DOT پر کردن با روغن ترمز(DOT)
TRIVAC BCS ‌ Basic Chemical Service : کاربردهای شیمیایی سبک و محیط‌های خورنده
ویژگی‌ها : خلاء نهایی عمیق و قابلیت اطمینان بالا و سطح صدای کم و لرزش پایین، طراحی مدولار

TRIVAC B	مرحله	دبی نامی m³/h	دبی عملی m³/h	فشارنهایی بدون گازبالاست mbar	فشارنهایی با گازبالاست mbar	قدرت موتور Kw	وزن kg	سرعت الکتروموتور rpm	گنجایش روغن L	حداکثر گنجایش روغن L	سایر دهانه ها (DN)	حد مجاز وجود بخار g/h
D 4 B	2	4.8	4.2	<1×10⁻⁴	<5×10⁻³	0.37	17.9	1500	0.3	0.8	16 ISO-KF	95
D 8 B	2	9.7	8.5	<1×10⁻⁴	<5×10⁻³	0.37	18.9	1500	0.3	0.9	16 ISO-KF	160
D 16 B	2	18.9	16.5	<1×10⁻⁴	<5×10⁻³	0.55	31.5	1500	0.45	1	25 ISO-KF	305
D 25 B	2	29.5	25.7	<1×10⁻⁴	<5×10⁻³	0.75	35.8	1500	0.6	1.4	25 ISO-KF	480
D 40 B	2	46	40	<1×10⁻⁴	<5×10⁻³	2.2	72.5	1500	1.7	2.6	40 ISO-KF	1185
D 65 B	2	75	65	<1×10⁻⁴	<5×10⁻³	2.2	81.7	1500	2	3.3	40 ISO-KF	1925

پمپ خلاء رینگ روغن لیبولد

2️⃣ وکیوم لیبولد ترای‌وک سری E – TriVac E

دبی(m³/h): 2
فشارنهایی خلاء(mbar): 0005
معنی E : Energy Efficient /ECONOMIاشاره به مدل اقتصادی و کوچک.
ویژگی‌ها : پمپاژ گاز و بخار، نیاز به مدیریت تبخیر با گس بالاست، خلأ نهایی استاندارد.

TRIVAC E	m³/h دبی	دبی عملی m³/h	فشار نهایی کل بدون بالاست گاز mbar	فشار نهایی کل با بالاست گاز mbar	kgوزن	dB(A)سطح نویز	حداکثر گنجایش روغن L	حد مجاز وجود بخار g/h
D 2.5 E	3.2	2.1	0.0005	0.002	16	47	0.4	75

خلاء رینگ روغن Leybold

3️⃣پمپ خلاء روغنی Leybold ترای‌وک سری L – TriVac L

‎ دبی(m³/h): 8_92
فشارنهایی خلاء(mbar): 0001_0.0003
معنی L : سری جدید با موتورهای IE4، بازده بالا
ویژگی‌ها : هواخنک، طراحی بهبود‌یافته، سازگاری گسترده با کاربردهای صنعتی، کارکرد اثبات‌شده در فرایندهای مرطوب، ترکیب با پمپ‌های روتس وکیوم سری WA(U)، WS(U) و WH(U)و سیستم گس بالاست سه‌مرحله‌ای.

TRIVAC L	مرحله	سرعت پمپاژ نامی (m³/h)	سرعت پمپاژ واقعی (m³/h)	فشار نهایی بدون گاز بالاست(mbar)	فشار نهایی با گاز بالاست(mbar)	توان موتور (kW)	وزن با روغن(kg)	تحمل بخار آب(mbar)	حجم روغن(L)	سطح صدا (dB(A))	ظرفیت پمپاژ بخار آب (g/h)	ابعاد (طول×عرض×ارتفاع)(mm)	فلنج ورودی/خروجی(KF)
D 5 L	2	5.8	5.1	1×10⁻⁴	3×10⁻³	0.37	24–24.5	11–32	0.45–0.7	50	132	451–479×158–174×272	25
D 12 L	2	14.2	12	2×10⁻³	3×10⁻³	0.37	27.5–28	5–28	0.75–1	50	125	506–533×158–174×272	25
D 40 L	2	49	42.5	<3×10⁻³	6×10⁻³	1.7	78	35	3.1–4.1	58	1090	725×244×352	40

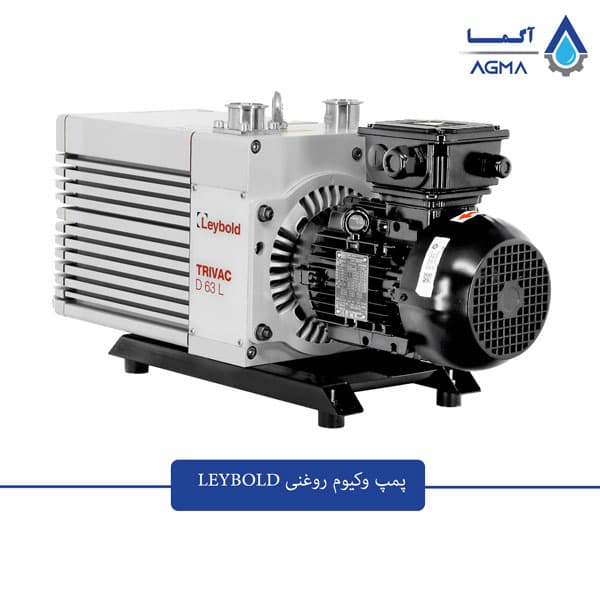

D 63 L	2	67	60.7	3×10⁻³	2×10⁻²	1.8	84	30	3.3–4.4	58	1334	781×244×352	40
D 90 L	2	92	80	3×10⁻³	2×10⁻²	2.2	96	25	3.6–4.8	58	1464	859×244×352	40

پمپ خلاء رینگ روغن لیبولد

4️⃣پمپ خلا لیبولد ترای‌وک سری T – TriVac T

دبی(m³/h): 3_31.4
فشارنهایی خلاء(mbar): 008_1.5
معنی T : Tough Process /Two Stage/ Toleranceاشاره به مدل‌های دومرحله‌ای طراحی‌شده برای کاربردهای صنعتی خاص
ویژگی‌ها : طراحی بهبود‌یافته، نویز کم، ساختار مقاوم، سرویس و نگه‌داری آسان سازگاری گسترده با گاز‌ها و بخار‌ها

TRIVAC T	m³/h دبی نامی	دبی عملی m³/h	فشار نهایی کل بدون بالاست گاز mbar	فشار نهایی کل با بالاست گاز mbar	Kw توان الکتروموتور	kgوزن	Dbسطح نویز	گنجایش روغن L	سایر دهانه ها (DN)
D 4 T	5.3	4.4	< 5 × 10⁻³	0.02	0.57	23	56	0.6	16kP
D 8 T	9.2	7.3	< 5 × 10⁻³	0.02	0.57	24	56	0.7	16kP
D 16 T	17	14.2	< 5 × 10⁻³	0.02	0.75	37	58	1	25kP
D 30 T	31.4	23.9	< 5 × 10⁻³	0.02	0.75	40	58	1.1	25kP

پمپ خلاء رینگ روغن Leybold

5️⃣وکیوم روغن در گردش Leybold نئو D– NEO ( S ) D

دبی(m³/h): 19_74
فشارنهایی خلاء(mbar): 008
معنی D : Dual-stage
ویژگی‌ها :فناوری وکیوم سه‌مرحله‌ای، انعطاف‌پذیری بالا، روغن‌کاری پایدار، نویز کم، عمر سرویس بالا ، سازگار با روغن‌های مختلف

NEO (S) D	مرحله	سرعت پمپاژ نامی (m³/h)	سرعت پمپاژ موثر (m³/h)	فشار نهایی بدون گس بالاست (mbar)	فشار نهایی با گس بالاست (mbar)	تحمل بخار آب (mbar)	توان موتور سه‌فاز (kW)	توان موتور تک‌فاز (kW)	توان با اینورتر فرکانس (kW)	وزن پمپ (kg)	سطح صدای پمپ (dB(A))	حجم روغن (l)	فلنج ورودی/خروجی	ابعاد (mm)
SD 16	2	19	16	< 8 × 10⁻³	< 1 × 10⁻¹	20	0.55	0.75	0.75	48	52	1.5	DN 25 KF	516×288×294
D16	2	19	16	< 8 × 10⁻³	< 1 × 10⁻¹	20	0.55	0.75	0.75	48	54	1.5	DN 25 KF	516×288×294
D 25	2	28	24	< 8 × 10⁻³	< 1 × 10⁻¹	10	0.9	0.9	0.9	48	54	1.5	DN 25 KF	516×288×294
D 40	2	47	40	< 8 × 10⁻³	< 1 × 10⁻¹	10	1.15	1.3	1.5	80	57	3	DN 40 KF	632×356×320
D 65	2	74	63	< 8 × 10⁻³	< 1 × 10⁻¹	10	2	—	2	88	57	3	DN 40 KF	669×359×320

🏭 طرز‌کار پمپ وکیوم روغنی لیبولد Leybold

عملکرد پمپ وکیوم روغنی لیبولد بر پایه چرخش پره‌ها و نقش کلیدی روغن در آب‌بندی، روانکاری و فشرده‌سازی گاز بنا شده است.

🔶 چرخش روتور و حرکت پره‌ها:

داخل یک سیلندر ثابت (استاتور)، یک روتور به صورت خارج از مرکز می‌چرخد. پره‌هایی که داخل شیارهای روتور قرار دارند؛ هم‌زمان با چرخش،روتور به واسطه نیروی گریز از مرکز، به دیواره چسبیده و محفظه‌های مکش را تشکیل می‌دهند.

🔶 مکش و حبس سیال‌گازی در بخش ورودی:

با چرخش روتور، فضای داخل محفظه بزرگ‌تر می‌شود. این افزایش حجم باعث مکش سیال‌گازی ازدریچه‌ی ورودی، به داخل محفظه می‌شود.

🔶 فشرده شدن گاز در محفظه:

با ادامه چرخش، حجم محفظه کاهش می‌یابد و سیال‌گازی که در مرحله قبل به داخل مکیده‌ و محبوس شده‌است، تحت فشار قرار ‌می‌گیرد. این کاهش حجم سبب افزایش فشار سیال‌گازی و فشرده‌سازی یکنواخت آن می‌شود.

🔶 روغن به عنوان آب‌بند، روانکار و خنک‌کار:

روغن در داخل محفظه تزریق می‌شود تا سه نقش مهم ایفا کند:

آب‌بندی بین پره‌ها و روتور و دیواره‌های هوزینگ
روانکاری اجزای متحرک و کاهش اصطکاک
دفع حرارت ناشی از کارکرد پمپ و فشرده‌سازی سیال‌گازی‌.

🔶 تخلیه سیال‌گازی فشرده‌شده:

وقتی فشار سیال‌گازی به حد لازم می‌رسد، دهانه‌ی‌ خروجی(اگزوز) باز می‌شود و گاز فشرده همراه با مقدار کمی روغن به بخش خروجی سیستم هدایت می‌شود.

🔶 جدا شدن روغن از گاز در سیستم خروجی:

ترکیب گاز و روغن به بخش جداسازی منتقل می‌شود. ابتدا روغن‌‌هایی که در حالت مایع (سنگین‌) هستند و همراه سیال‌گا‌زی از هوزینگ دستگاه خارج شده‌اند، جدا می‌شوند و در قسمت پایین محفظه‌ی خروجی جمع می‌شود و سپس مه‌روغن باقی‌مانده در فیلتر خروجی گرفته می‌شود تا غلظت روغن در گاز خروجی به حدود یک پی‌پی‌ام (ppm) برسد

🔶 بازگشت روغن به چرخه کارکرد

روغنی که در بخش جداسازی جمع‌آوری شده، از طریق سیستم برگشت روغن دوباره به محیط پمپ وارد شده و برای روانکاری، آب‌بندی و خنک‌کاری استفاده می‌شود.

خلاء رینگ روغن Leybold

🌟مزایای پمپ وکیوم LEYBOLD

راندمان کاری بالا
صدای تولیدی کم و مناسب
نیاز کم به تعمیر
خلاء نهایی ثابت
HIGH VACUUM
مناسب جهت استفاده به عنوان پمپ پشتیبان برای روتس وکیوم ها به دلیل فشار خلاء بالا
دارای مدل های تولیدی ATEX یا ضد انفجار جهت مکش گاز های قابل اشتعال
دارای شیر گاز بالاست
دارای شیر ASB یا جلوگیری از برگشت هوا
عمر کاری بالا

پمپ وکیوم رینگ روغن لیبولد

🏭 کاربرد های پمپ وکیوم روغنی لیبولد

1️⃣صنعت خودرو و هوافضا

تست نشتی قطعات: استفاده از خلأ برای تشخیص نشتی در سیستم‌های سوخت، تهویه یا سنسورها (مثلاً در تست‌های Helium Leak Detection به‌عنوان پمپ خلاء پشتیبان (
تخلیه رزین : Resin Degassing حذف حباب هوا از رزین‌های کامپوزیتی قبل از قالب‌گیری (مخصوصاً در ساخت بدنه‌های سبک هواپیما یا خودرو).
خشک‌کردن پیش از رنگ‌آمیزی : ایجاد سطح عاری از رطوبت برای چسبندگی بهتر.

2️⃣صنایع غذایی و دارویی

بسته‌بندی خلأ Vacuum Packaging ‎ :افزایش عمر مواد غذایی با حذف اکسیژن در بسته بندی آن‌ها (مثلاً برای گوشت، پنیر، قهوه).
خشک‌کردن انجمادی : Lyophilization به عنوان پمپ خلاء پشتیبان در سیستم‌های فریز درایر، برای تأمین شرایط لازم به‌منظور تصعید .

3️⃣متالورژی و فرآیندهای حرارتی

کوره‌های خلأ : Vacuum Furnaces برای کربنیزاسیون، سخت‌کاری یا آب‌دهی فلزات بدون اکسیداسیون.
ذوب خلأ: Vacuum Melting خالص‌سازی فلزات نجیب (مثل تیتانیوم یا نیکل) در محیط عاری از اکسیژن.

پوشش‌دهی خلأ (Vacuum Coating)

PVD / CVD : پوشش‌دهی نازک فلزی یا سرامیکی روی لنزها، ابزارهای برش، قطعات دکوراتیو.
خلأ پایه: حذف گازهای باقیمانده قبل از آغاز فرآیند افشانش یونی.

4️⃣ سیستم‌های پزشکی

سیستم‌های وکیوم مرکزی بیمارستانی: برای تجهیزات جراحی، ساکشن دهان/ریه و آزمایشگاه‌ها.
تجهیزات آنالیز بالینی (مثل دستگاه‌های خون‌گیری خلأ).

🧰 نصب ، نگهداری و تعمیر پمپ وکیوم روغنی لیبولد ‎ Leybold

🛠️نصب وکیوم لیبولد:

نصب بدون نیاز به فونداسیون تخصصی انجام می‌شود.
امکان اتصال ورودی و خروجی به‌ صورت افقی یا عمودی وجود دارد.
پایه‌های ضد لرزش، انتقال ارتعاش را به حداقل می‌رسانند.
استاندارد حفاظتی IP55 ، مناسب برای محیط‌های دارای رطوبت و گردوغبار.
در مدل‌های کوچک مانند SOGEVAC ، موتور یکپارچه و فضای نصب بسیار کم است.

⚙️نگهداری و سرویس دوره‌ای وکیوم پمپ لیبولد:

تعویض روغن هر300 ساعت کارکرد.
برای فرآیندهای خورنده یا بخار آب بالا، استفاده از روغن PFPE توصیه می‌شود.
بررسی و تعویض فیلتر اگزوز در SOGEVAC هر ۶ ماه یک‌بار.
سرویس فیلترها در سری NEO D هریک سال یک‌بار انجام می‌شود.

کنترل عملکرد شیر ضد‌ مکش بازگشتی (ASBV) برای جلوگیری از برگشت روغن یا آلودگی ضروری است

وکیوم روغنیLeybold

🏢 نمایندگی پمپ وکیوم روغنی وسونگ در ایران: آریاگشتاورمانا

شرکت آگما به‌عنوان نماینده‌ی ‎ Leyboldدر ایران، در زمینه تأمین تجهیزات وکیوم فعالیت دارد. این شرکت با ارائه‌ی مشاوره فنی، فروش و خدمات پس از فروش، معتبرترین مرجع پشتیبانی سیستم‌های خلأ در کشور محسوب می‌شود

📤جمع بندی

پمپ‌های وکیوم روغنی لیبولد Leybold‎ ترکیبی هوشمند از طراحی عالی، دوام طولانی‌مدت و خلأ دقیق هستند؛ به همین دلیل در صنایع حساس مثل بسته‌بندی، متالایزینگ(وشاندن سطح یک ماده غیرفلزی با یک لایه نازک فلزی)، پزشکی و تحقیقاتی جایگاه ویژه‌ای دارند. کارکرد بی‌صدا، مصرف انرژی کمتر، سیستم روغن‌کاری تحت فشار و انتشار روغن بسیار پایین (≤1 ppm)، آن را به گزینه‌ای کم‌هزینه و حرفه‌ای برای کار مداوم تبدیل کرده است. سری SOGEVAC سرعت تخلیه بالا و سری TRIVAC خلأ عمیقی دارد. برای خرید مطمئن، دریافت مشاوره فنی و خدمات پس از فروش معتبر، آریا گشتاور مانا نمایندگی لیبولد در ایران بهترین مسیر است.

وکیوم روغنیLeybold

سوالات متداول (FAQ)

آیا پمپ SOGEVAC برای کاربردهای اکسیژن بالا مناسب است؟

بله، مدل‌های FP با روغن PFPE برای محیط‌های با غلظت اکسیژن بالاتر از ۲۱٪ طراحی شده‌اند.

چه زمانی باید از گاز بالاست استفاده کرد؟

هنگامی که بخارات آب یا حلال‌های آلی در فرآیند وجود دارد، فعال‌کردن گاز بالاست از تجمع مایع در روغن جلوگیری می‌کند.

آیا پمپ وکیوم لیبولد برای بخار آب مناسب است؟

بله، در مدل‌های دارای گازبالاست، تحمل بخار آب تا 50 میلی‌بار وجود دارد.
