پمپ وکیوم دیفیوژن Busch
شروع قیمت: 25,000,000 تومان
agma-service

نمایندگی پمپ وکیوم دیفیوژن بوش

فروش وکیوم دیفیوژن بوش

diffusion vacuum pump

از بزرگ ترین کمپانی های تولید پمپ وکیوم شرکت بوش آلمان می باشد که کار خود را در سال 1963 میلادی شروع کرده است و در زمینه تولید تجهیزات صنعتی عمکرد مناسبی داشته است، از محصولات تولیدی کمپانی BUSCH می توان به پمپ وکیوم روغنی بوش، پمپ وکیوم دیفیوژن، پمپ وکیوم خشک بوش و بلوئر ساید چنل بوش اشاره کرد که در زمینه ای مختلف صنعت روز دنیا کاربرد اساسی دارد، شرکت بوش آلمان در 40 کشور دنیا دارای نمایندگی می باشد که توانسته پاسخگوی خوبی به نیاز بازار جهانی باشد، پمپ وکیوم دیفیوژن BUSCH یکی از مهم ترین و کاربردی ترین تولیدات شرکت بوش می باشد.

مشخصات فنی پمپ وکیوم دیفیوژن BUSCH

پمپ وکیوم دیفیوژن از نوع پمپ های وکیوم روغنی با خلاء نهایی فوق بالا می باشد که به اصطلاح پمپ های وکیوم HIGH VACUUM نام دارد، وکیوم دیفیوژن بوش دارای سرعت پمپاژ بالایی بوده و توانایی پمپاژ گاز از 10000 الی 28000 لیتر بر ثانیه را دارد، همچنین با خلاء نهایی 7×10-8 در بین پمپ های دیفیوژن دارای فشار مکش قابل ملاحظه ای می باشد.

پمپ وکیوم روغنی دیفیوژن برای رسیدن به خلاء نهایی نیاز به یک پمپ پشتیبان دارد، پمپ های پشتیبان مناسب برای پمپ خلاء دیفیوژن معمولا از نوع روتاری وین دو مرحله ای می باشد ولی در بعضی موارد از پمپ وکیوم روتس و روتاری وین به صورت ترکیبی به عنوان پمپ پشتیبان وکیوم دیفیوژن BUSCH استفاده می شود، لازم به ذکر است برای رسیدن به خلاء نهایی پمپ وکیوم دیفیوژن بهتر است از پمپ وکیوم روتاری وین دو مرحله به عنوان پمپ پشتیبان استفاده شود در غیر این صورت ممکن است وکیوم diffusion به خلاء نهایی ذکر شده نرسد.

پمپ خلاء high vacuum

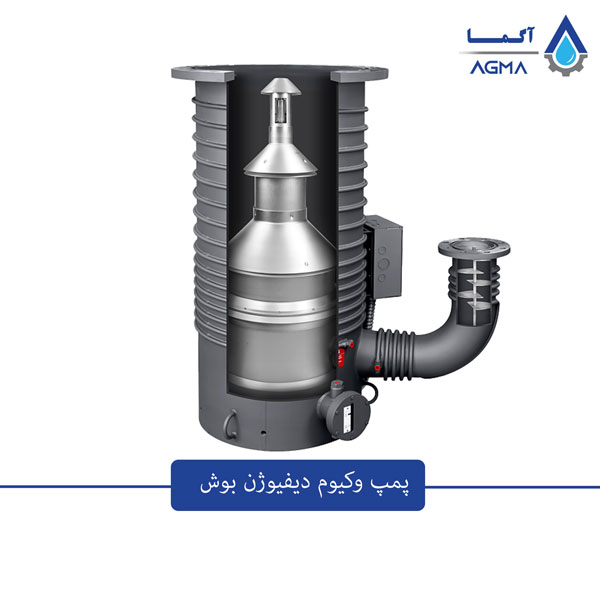

مکانیزم عملکرد پمپ خلاء دیفیوژن بوش

شیوه عملکرد وکیوم diffusion نسبت به سایر پمپ های وکیوم روغنی تفاوت دارد، وکیوم روغنی دیفیوژن دارای یک بدنه اصلی و به صورت 3 طبقه یا سه جت می باشد و در قسمت انتهایی پمپ دیفیوژن بوش یک عدد بویلر و هیتر وجود دارد، مکانیزم عملکرد وکیوم پمپ دیفیوژن بوش به این صورت می باشد که یک جریان سیال با فشار نسبتا بالایی در پمپ وکیوم دیفیوژن BUSCH شکل می گیرد و گاز یا هوای مکیده شده و سپس همراه این جریان به سمت خروجی پمپ وکیوم هدایت می شود.

این جریان سیال در پمپ خلا دیفیوژن به این صورت شکل می گیرد که ابتدا سیال روغن در قسمت انتهایی پمپ در داخل یک بویلر به وسیله هیتر داغ می شود و پس رسیدن به دمای جوش از مایع به گاز تبدیل می شده و سپس به ترتیب وارد چت ها و یا چتر های پمپ می شود و توسط این چتر یا جت ها با فشار بالایی به سمت دیواره های داخلی وکیوم دیفیوژن BUSCH هدایت می شود این دیواره ها مجهز به سیستم سیرکوله آب بوده و خنک هستند که سبب می شود سیال روغنی که به گاز تبدیل شده بود دوباره به صورت مایع شود و به داخل بویلر می رود این فرایند باعث ایجاد خلاء می شود.

لازم به ذکر است ورودی پمپ پشتیبان به خروجی پمپ دیفیوژن بوش متصل می شود و در عمل ایجاد خلاء نهایی و تخلیه گاز ها به پمپ وکیوم diffusion کمک خواهد کرد، استفاده از پمپ وکیوم روغنی دو مرحله مناسب می تواند عملکرد پمپ دیفیوژن رو به مراتب بهتر و قابل قبول کند.

پمپ خلاء دیفیوژن
پمپ خلاء روغنی دیفیوژن

جدول مشخصات فنی وکیوم روغنی دیفیوژن بوش

مدل

خلاء نهایی

(MLB)

سرعت پمپاژ

(L/S)

زمان گرم شدن

(minutes)

مصرف آب خنکاری

(L/H)

دمای آب خنکاری مورد نیاز(°C)

وزن

(KG)

RANGU DF 1000 A

< 7·10-8

10000

45

300

15 – 26 °C

264

RANGU DF 1700 A

< 7·10-8

17300

60

800

15 – 26 °C

612

RANGU DF 2800 A

< 7·10-8

28000

60

800

15 – 26 °C

680

وکیوم دیفیوژن

نکاتی که در استفاده از پمپ وکیوم دیفیوژن باید رعایت کرد

استفاده از اتصالات استاندارد جهت نصب و راه اندازی پمپ

استفاده از روغن مناسب

بررسی مرتب مقدار و سطح کیفیت روغن

استفاده از تله سرد کن مناسب جهت جلوگیری از برگشت روغن به محیط خلاء

انتخاب صحیح پمپ وکیوم پشتیبان با توجه به کاتالوگ محصول

نصب سوئیچ حرارتی جهت جلوگیری از بالا رفتن بیش از حد دمای پمپ

راه اندازی نکردن پمپ در فشار بالا

رعایت و توجه داشتن به مقدار زمان گرم شدن و خنک شدن پمپ جهت عملکرد بهتر وکیوم دیفیوژن

تمیز کاری به موقع و مناسب پمپ وکیوم هنگام تعویض روغن به ویژه تمیز کردن روغن سوختگی ها

کاربرد های پمپ وکیوم دیفیوژن Busch

صنایع پتروشیمی

صنایع هسته ای

انواع پالایشگاه ها

صنایع فولاد

صنایع خودروسازی

صنایع تولید مواد شیمیایی

صنعت داروسازی

وکیوم روغنی دیفیوژن

شیوه نصب پمپ وکیوم دیفیوژن به مخزن خلاء

این امکان وجود ندارد که پمپ وکیوم دیفیوژن در فشار اتمسفر کار کند و حتما باید فشار ورودی به پمپ وکیوم diffusion به کمتر از 0.005  میلی بار رسانده شود، به همین منظور از یک پمپ وکیوم روغنی روتاری وین جهت رساندن فشار مخزن به حد مطلوب استفاده می شود، به این ترتیب پمپ وکیوم پشتیبان با استفاده از اتصالات جدا کننده مناسب ابتدا فشار مخزن مورد نظر را پایین می آورد سپس به خروجی پمپ وکیوم دیفیوژن BUSCH جهت تخلیه متصل می شود.
