پمپ وکیوم خشک دیافراگمی ادواردز Edwards
| برند: | Edwards |
|---|---|
| نوع پمپ وکیوم: | وکیوم خشک |
| سیستم وکیوم: | Diaphragm |
| ساخت کشور: | انگلستان |
| مدل : | XDD1/D-Lab |
| دبی( m³/h): | 0.6-2 |
| فشار خلاء نهایی( mbar): | 2-8 |
| توان الکتروموتور( Kw): | 0.08-0.25 |
| سطح نویز( dB): | 72-78 |
| وزن( Kg): | 6.9-12.6 |
پمپ وکیوم خشک دیافراگمی ادواردز یک راهکار کاملاً بدون روغن برای تولید خلأ تمیز و پایدار در آزمایشگاهها، صنایع دارویی و مراکز تحقیقاتی است. این پمپها با استفاده از دیافراگم انعطافپذیر بهجای سیستمهای روغنی، بدون آلودگی و نیاز به تعویض روغن و ریسک برگشت بخار را حذف میکنند. سریهای XDD1 و D-LAB بهدلیل طراحی فشرده، صدای کم و مقاومت شیمیایی مناسب، انتخابهای اصلی کاربران حرفهای محسوب میشوند. ساختار دیافراگمی امکان دستیابی به خلأ پایدار در محدوده میلیبار را فراهم میکند. تمرکز Edwards بر دوام و هزینه نگهداری پایین، این وکیوم پمپها را به گزینهای قابل اعتماد برای کار مداوم در محیطهای حساس تبدیل کرده است.
🎯 فروش پمپ وکیوم خشک دیافراگمی ادواردز Edwards
در بازار ایران، پمپ وکیوم خشک دیافراگمی ادواردز بیشتر برای کاربردهای آزمایشگاهی و فرآیندهای حساس شناخته میشود که به خلأ تمیز و بدون آلودگی نیاز دارند. مزیت اصلی این پمپها نسبت به پمپهای روتاری روغنی و رینگ آبی، حذف کامل آلودگیهای خارجی، کاهش هزینههای نگهداری و جلوگیری از آلودگی فرآیند است. انتخاب بین مدل XDD1 و سری D-LAB معمولاً بر اساس نوع کاربرد انجام میشود؛ XDD1 برای سیستمهای خلأ تمیز و پشتیبان توربوکیوم استفاده میشود و D-LAB برای فرآیندهای شیمیایی و بخارات خورنده ملایم، مناسب است. این پمپها بهطور گسترده در مراکز تحقیقاتی، آزمایشگاههای شیمی و زیستفناوری و صنایع دارویی استفاده میشوند. عملکرد پایدار و قابلیت کار مداوم، آنها را به گزینهای قابل اعتماد برای استفاده بلندمدت تبدیل کرده است.
📊مشخصات فنی پمپ وکیوم خشک دیافراگمی ادواردز Edwards
پمپ وکیوم خشک دیافراگمی ادواردز بهعنوان یکی از گزینههای تخصصی برای ایجاد خلأ تمیز، بدون روغن و پایدار شناخته میشود. پمپهای خلاء دیافراگمی ادواردز برای کاربردهای آزمایشگاهی و صنعتی سبک طراحی شدهاند و تمرکز اصلی آنها بر دقت، قابلیت اطمینان و نگهداری ساده است.
- عملکرد بدون روغن: حذف کامل آلودگی روغن و مناسب برای محیطهای حساس آزمایشگاهی و دارویی
- دبی پمپاژ : بسته به مدل، حدود ۰٫۶ تا 2 مترمکعب بر ساعت
- خلأ نهایی: در مدل XDD1 کمتر از ۲ میلیبار و در سری D-LAB حدود ۸ میلیبار
- حداکثر فشار ورودی : ۱ بار مطلق برای تمام مدلها
- بازه دمای کاری: حدود ۵ تا ۴۰ درجه سانتیگراد
📌 مدلهای پمپ وکیوم دیافراگمی ادواردز Edwards
پمپهای وکیوم خشک دیافراگمی ادواردز برای ایجاد خلأ کم تا متوسط طراحی شدهاند و میتوانند بهصورت مستقل یا بهعنوان پمپ اولیه یا پشتیبان استفاده شوند. تنوع مدلها در سریهای XDD1 و D-LAB امکان انتخاب دقیق بر اساس نیاز کاربرد و منبع تغذیه را فراهم میکند.

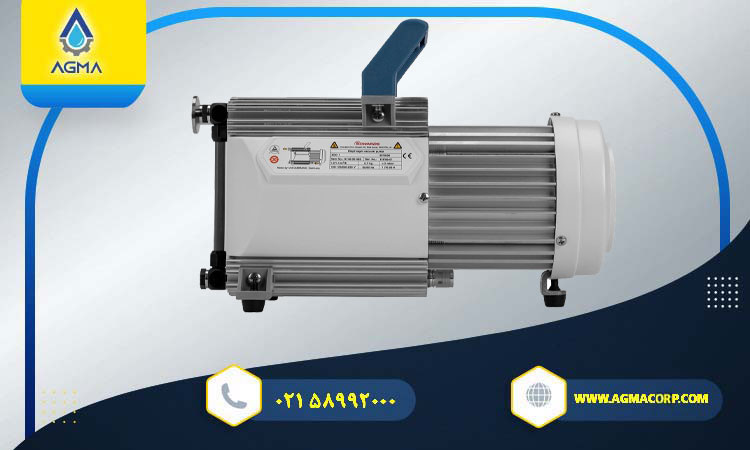

🔶 پمپ وکیوم خشک دیافراگمی Edwards XDD1 Mk2 (AC)
پمپ XDD1 Mk2 نسخه AC تکفاز و XDD1 Mk3 نسخه DC 24V خانواده XDD1 هستند. هر دو مدل تکمرحلهای بوده و قادرند به فشار نهایی کمتر از ۲ میلیبار برسند، با دبی پمپاژ تا 1.8 مترمکعب بر ساعت (Mk2) و 1.4 مترمکعب بر ساعت . (Mk3) عملکرد تمیز، بدون روغن و نگهداری کم، آنها را برای کاربردهای آزمایشگاهی، آنالیتیک، OEM و بهعنوان پمپ بکینگ مناسب میکند . Mk3 بهویژه برای سیستمهای پرتابل و نصب داخل رک مناسب است.
XDD دبی (m³/h) فشار نهایی خلأ (mbar) توان موتور (kW) وزن (kg) تعداد فاز مرحله سطح صدا dB(A) حداکثر فشار ورودی (bar abs)
XDD1 Mk2 (AC) 1.2-1.4 <2 0.08 7.3 1P 1 <75 1
XDD1 Mk3 (DC) 0.6-1.8 <2 0.064 4.5 DC 1 72-75 1
🔹 کاربردها:
سیستمهای قابل حمل ، آزمایشگاههای عمومی، تجهیزات آنالیز، بکینگ توربوپمپهای کوچک، سیستمهای خلأ تمیز

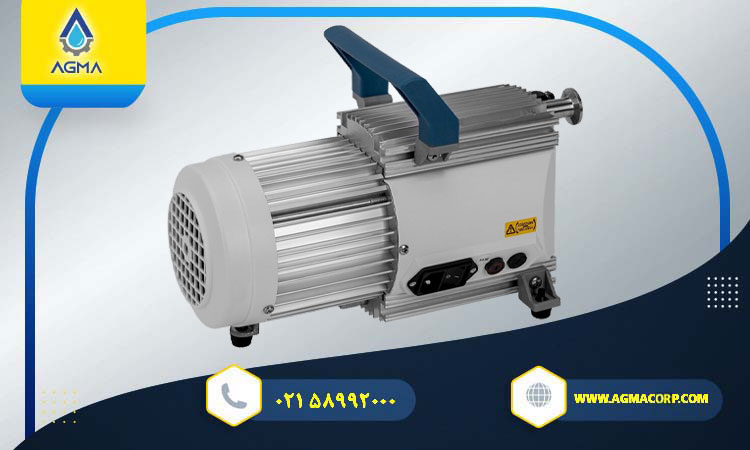

🔶 پمپهای وکیوم خشک دیافراگمی Edwards D-LAB 10-8 / 20-8 / 34-8
پمپهای دیافراگمی ادواردز سری D-LAB مدلهای 10-8، 20-8 و 34-8 پمپهای وکیوم خشک آزمایشگاهی با ساختار دو مرحلهای (دو هد) هستند که برای ایجاد خلأ کم تا متوسط طراحی شدهاند. همه مدلها با برق تکفاز AC کار میکنند و فشار نهایی قابل دستیابی حدود ۸ میلیبار است. دبی پمپاژ بسته به مدل بین 0.6 تا 2 مترمکعب بر ساعت تغییر میکند، بهطوری که مدل 10-8 مناسب فرآیندهای ساده و آموزشی، مدل 20-8 برای آزمایشگاههای تحقیقاتی و کاربردهای عمومی با دبی متوسط، و مدل 34-8 برای فرآیندهایی با حجم گاز بالاتر و نیاز به تخلیه سریعتر ایدهآل است. طراحی مقاوم و بدون روغن این سری، نگهداری آسان و عملکرد پایدار را تضمین میکند.
| D-LAB | دبی (m³/h) | فشار نهایی خلأ (mbar) | توان موتور (kW) | وزن (kg) | تعداد فاز | مرحله | سطح صدا dB(A) | حداکثر فشار ورودی (bar abs) |
|---|---|---|---|---|---|---|---|---|
| D-LAB 10-8 | 0.6 | 8 | 0.09 | 6.9 | 1P | 1 | 66-72 | 1 |
| D-LAB 20-8 | 1.2 | 8 | 0.12 | 9.3 | 1P | 1 | 72-75 | 1 |
| D-LAB 34-8 | 2 | 8 | 0.245 | 12.6 | 1P | 1 | 76-78 | 1 |
🔹 کاربردها:
آزمایشگاههای آموزشی و تحقیقاتی، فرآیندهای شیمیایی ساده و عمومی، سیستمهای خلأ با دبی کم تا متوسط، کاربردهای با بار گازی بالاتر (مدل 34-8)
✅مزایا و ویژگیها وکیوم خشک دیافراگمی ادواردز Edwards
🔺 عملکرد کاملاً خشک (Oil-Free):
این پمپها با جلوگیری از آلودگی نمونه و برگشت بخارات روغن، عملکردی کاملاً خشک و بدون روغن را ارائه میدهند که برای صنایع حساس و فرآیندهای آنالیتیک ضروری است.
🔺 نگهداری ساده و کمهزینه:
نگهداری پمپ وکیوم دیافراگمی بسیار کم است، زیرا تنها نیاز به تعویض دورهای دیافراگم و شیرها است. همچنین کیتهای سرویس اختصاصی برای مدلهای XDD1 و D-LAB در دسترس است که فرآیند نگهداری را آسان و کمهزینه میکند.
🔺 صدای کم و لرزش پایین:
این پمپها بهگونهای طراحی شدهاند که کمترین نویز و لرزش را تولید کنند. بنابراین، برای کار مداوم در کنار اپراتور و در محیطهای حساس آزمایشگاهی کاملاً مناسب هستند.
⚙️طرز کار پمپ وکیوم دیافراگمی ادواردز Edwards
پمپ وکیوم خشک دیافراگمی ادواردز از دیافراگم برای فشردهسازی و پمپاژ هوا استفاده میکند. فرآیند اصلی به این صورت است که گاز یا بخار از طریق ورودی وارد پمپ شده و پس از فشردهسازی توسط دیافراگم، از طریق خروجی تخلیه میشود. در این پمپها هیچ روغنی برای انتقال انرژی یا فشردهسازی استفاده نمیشود، که این ویژگی باعث جلوگیری از آلودگی محصول و افزایش طول عمر پمپ وکیوم میگردد.
1️⃣مرحله مکش :
-
حرکت دیافراگم به عقب:
در این مرحله، دیافراگم به عقب حرکت میکند، که باعث افزایش حجم محفظه داخلی پمپ وکیوم میشود.
-
کاهش فشار:
با افزایش حجم محفظه، فشار داخل آن کاهش پیدا میکند.
-
ورود گاز به پمپ:
به دلیل کاهش فشار، شیر ورودی باز میشود و گاز از سیستم وارد محفظه پمپ میشود.
2️⃣مرحله تراکم :
-
حرکت دیافراگم به جلو:
در این مرحله، دیافراگم به جلو حرکت میکند، که باعث کاهش حجم محفظه میشود.
-
افزایش فشار:
کاهش حجم باعث افزایش فشار داخل محفظه میشود.
-
بسته شدن شیر ورودی و باز شدن شیر خروجی:
شیر ورودی بسته میشود و شیر خروجی باز میگردد، بهطوریکه گاز فشرده شده از طریق خروجی به سمت اگزوز رانده میشود.
3️⃣تکرار سیکل:
این سیکل از حرکت رفتوبرگشتی دیافراگم با فرکانس بالا تکرار میشود. این تکرار مداوم باعث ایجاد جریان پیوستهای میشود که به دبی نامی پمپ منتهی میگردد.
✳️در مدلهای چندمرحلهای مانند سری D-LAB
-
افزایش دبی و بهبود فشار نهایی:
در مدلهای چندمرحلهای مانند D-LAB، ترکیب دو یا بیشتر محفظه دیافراگمی باعث افزایش دبی پمپاژ و بهبود فشار نهایی پمپ میشود. در این مدلها، هر مرحله فشار را کاهش میدهد تا به خلأ نهایی مطلوب برسد.
🏭 کاربردهای اصلی وکیوم Diaphragm ادواردز Edwards
پمپهای وکیوم خشک دیافراگمی ادواردز به دلیل ویژگیهای خاصی همچون عملکرد بدون روغن، طراحی ساده و مقاوم، و نگهداری کمهزینه، در انواع کاربردهای عمومی در صنایع و آزمایشگاهها مورد استفاده قرار میگیرند:
1️⃣آزمایشگاههای شیمی، داروسازی و زیستی
-
کنترل خلأ تمیز:
پمپهای دیافراگمی ادواردز برای آزمایشگاههای شیمی و داروسازی که نیاز به خلأ تمیز دارند، ایدهآل هستند. بهویژه در فرآیندهای خشکسازی مواد، آنالیز شیمیایی، و تجزیه و تحلیل نمونههای حساس که باید از آلودگی روغنی بهطور کامل دور باشند، استفاده میشوند.
-
کاربرد در واکنشهای شیمیایی:
برای کنترل فشار و ایجاد خلأ در واکنشهای شیمیایی حساس، این پمپها عملکرد عالی دارند و هیچگونه آلودگی روغنی ایجاد نمیکنند.
-
تجزیه و تحلیل گازها:
در فرآیندهای آنالیز گازها و اسپکتروسکوپی، این پمپها از آنجا که بدون روغن کار میکنند، اجازه میدهند تا اندازهگیریهای دقیقتر و پاکتری انجام شود.
2️⃣سیستمهای تقطیر، روتاری اواپراتور و فریزدرایر
-
تقطیر تحت خلأ:
پمپهای دیافراگمی برای سیستمهای تقطیر تحت خلأ کاربرد دارند، جایی که نیاز به ایجاد خلأ کنترلشده برای جدا کردن حلالها و تبخیر مایعات با دمای پایین است.
-
روتاری اواپراتور (Rotary Evaporator):
در دستگاههای روتاری اواپراتور، که برای تبخیر مایعات تحت خلأ و در دمای پایین استفاده میشود، پمپهای دیافراگمی نقش اساسی دارند.
-
فریزدرایر (Freeze Dryer):
در دستگاههای فریزدرایر برای خشکسازی مواد بیولوژیکی، دارویی و شیمیایی بهصورت خشک و بدون آسیب به ترکیبات حساس، پمپهای دیافراگمی بدون روغن مورد استفاده قرار میگیرند.
🛠️ نصب، نگهداری و تعمیرات پمپ وکیوم خشک دیافراگمی ادواردز Edwards
پمپهای دیافراگمی ادواردز به دلیل طراحی ساده و خشک، نصب و نگهداری آسان دارند و نیاز به روغنکاری ندارند، که این ویژگیها باعث کاهش هزینه و افزایش طول عمر پمپ میشود.
🧰 نصب پمپ وکیوم خشک ادواردز:
-
سریع و آسان:
معمولاً به اتصالات NW16 متصل میشوند و نیاز به فضای اضافی کم دارند.
-
محل نصب:
پمپ باید روی سطح صاف و بهدور از لرزش قرار گیرد و در محدوده دمای کاری تعریفشده استفاده شود.
-
تغذیه و تهویه:
استفاده از کابلهای تغذیه مناسب تکفاز و تأمین تهویه کافی اطراف پمپ ضروری است.
-
مدل D-LAB :
توصیه میشود از پایه (بیسپلیت) و جداکننده/کندانسور برای محافظت از پمپ در برابر ورود مایع استفاده شود.
-
انعطاف نصب :
پمپ میتواند رومیزی یا داخل شاسی نصب شود.
🏢 نمایندگی پمپ وکیوم خشک دیافراگمی ادواردز در ایران: آریا گشتاور مانا
شرکت آریا گشتاور مانا بهعنوان تأمینکننده تخصصی پمپهای وکیوم، عرضه و پشتیبانی پمپ وکیوم خشک دیافراگمی ادواردز را در ایران بر عهده دارد. ما در آگما امکان تأمین مدلهای XDD1 و D-LAB و تجهیزات جانبی مرتبط را فراهم میکنیم. آریا گشتاور مانا با ارائه مشاوره فنی پیش از خرید، به انتخاب دقیق و متناسب با فرآیند کمک میکند. خدمات فروش، تأمین قطعات و پشتیبانی فنی، بهرهبرداری پایدار و طول عمر بالای تجهیزات را تضمین میکند.
📤جمعبندی
پمپ وکیوم خشک دیافراگمی ادواردز انتخابی مناسب برای کاربردهایی است که نیاز به خلأ تمیز و پایدار دارند. این پمپها با طراحی بدون روغن، صدای کم و نیاز کم به نگهداری، برای صنایع حساس و آزمایشگاهها ایدهآل هستند. عملکرد دقیق و پایدار آنها، بهویژه در فرآیندهای تحقیقاتی و حساس، اطمینان از نتایج صحیح را فراهم میآورد. این پمپها برای مکانهایی که دقت و سکوت اهمیت دارد، بهترین انتخاب هستند.
❓سوالات متداول(FAQ )
1️⃣وکیوم دیافراگمی ادواردز برای چه کاربردهایی مناسب هستند؟
برای آزمایشگاه، بکینگ توربوپمپ، روتاری اواپراتور، فیلتراسیون تحت خلأ، خشککردن نمونهها و فرآیندهای شیمیایی با بخارات خورنده که نیاز به خلأ تمیز و بدون روغن دارند.
2️⃣تفاوت XDD1 و D‑LAB چیست؟
XDD1 بیشتر برای بکینگ توربو و سیستمهای خلأ تمیز عمومی طراحی شده، در حالی که D‑LAB با مواد مقاوم شیمیایی برای فرآیندهای شیمی و حلالها بهینه شده است.
3️⃣آیا این پمپهای وکیوم دیافراگمی ادواردز چندفاز یا چندمرحلهای هستند؟
تمام مدلهای معرفیشده تکفاز هستند؛ XDD1 تکمرحلهای با یک هد است، در حالی که مدلهای D‑LAB سری ‑۸ دوهدی هستند و از نظر عملکرد، شبیه دو مرحله برای رسیدن به حدود ۸ میلیبار عمل میکنند.
💰 لیست قیمت پمپ وکیوم خشک دیافراگمی ادواردز Edwards
اطلاعات مربوط به قیمت خرید پمپ وکیوم خشک Diaphragmادواردز را در جدول زیر مشاهده کنید :
| مدل های پمپ وکیوم خشک دیافراگمی ادواردز | قیمت خرید |
|---|---|
| XDD1 Mk2 (AC) | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| XDD1 Mk3 (DC) | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| D-LAB 10-8 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| D-LAB 20-8 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
| D-LAB 34-8 | برای استعلام قیمت خرید با کارشناسان ما تماس حاصل بفرمایید |
