شرکت نورم (Norm) ترکیه یکی از کمپانی های معتبر در زمینه تولید انواع پمپ های سانتریفیوژ می باشد. از تولیدات شرکت نرم می توان به انواع پمپ های سانتریفوژ تک زمینی ، پمپ عمودی طبقاتی، پمپ های افقی طبقاتی، پمپ های خطی (In-Line)، الکتروپمپ های مون بلاک، پمپ روغن داغ و همچنین انواع بوستر پمپ های آبرسانی و آتشنشانی با استاندارد NFPA اشاره کرد.

همانطور که اشاره شد یکی از محصولاتی تولید شرکت نرم ترکیه پمپ سانترفیوژ روغن داغ می باشد. از این پمپ در صنایع برای جابجایی و پمپاژ سیالات صاف و تمیز دما بالا و روغن داغ با ویسکوزیته پایین استفاده می شود.

مشخصات فنی پمپ روغن داغ نورم

پمپ های روغن داغ Norm در سایزهای 32 میلیمتر تا 125 میلیمتر تولید می شود و بسته به توان و دور خروجی خود می تواند تا 350 مترمکعب در ساعت دبی و هد 105 متر را ایجاد کند. پمپ روغن داغ نرم برای انتقال سیال تا دمای 320 توصیه شده است.

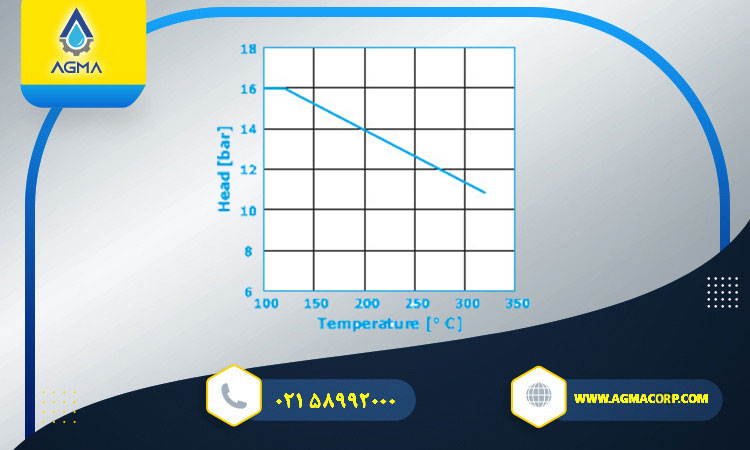

پمپ روغن داغ نورم (Norm) می تواند تا 16 بار فشار را تحمل کند که این میزان فشار برابر با مجموع فشار ورودی و خروجی پمپ می باشد. همچنین با افزایش دمای میزان فشار قابل تحمل این پمپ کاهش یافته که از نمودار زیر قابل بررسی می باشد. برای مثال در دمای 100 درجه سانتیگراد فشار 16 بار بوده که با افزایش دما به 270 درجه سانتی گراد فشار قابل تحمل 12 بار می شود.

پمپ روغن داغ نرم دارای فلنچ های مکش و دهش با استاندارد EN 1092-2 / PN 16 بوده و تمامی پروانه ها مطابق با استاندارد ISO 1940 و با کلاس 6.3 متعادل شده است. این پمپ به گونه ای طراحی شده که می توان بدون جدا کردن محفظه پمپ از سیستم لوله کش، بیرینگ، یاتافان و مکانیکال سیل پمپ را جدا نمود.

همچنین در پمپ روغن داغ نرم از مکانیکال سیل تک دما بالا و دو عدد بیرینگ که توسط گریس روغنکاری شده برای شافت پمپ استفاده می شود.

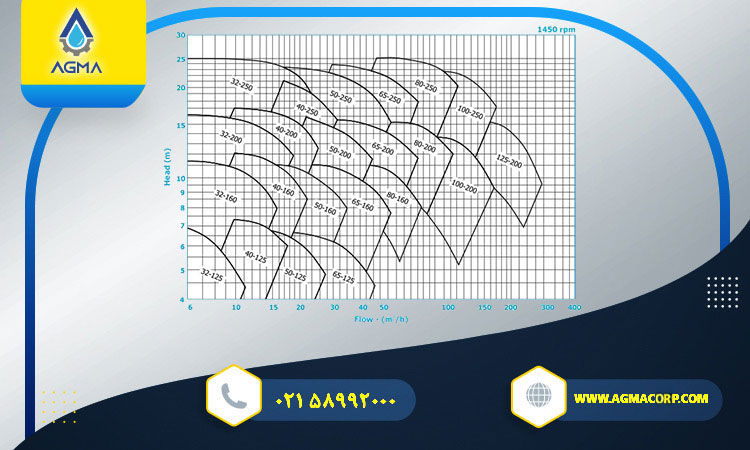

منحنی عملکرد پمپ روغن داغ نورم در 1450 دور

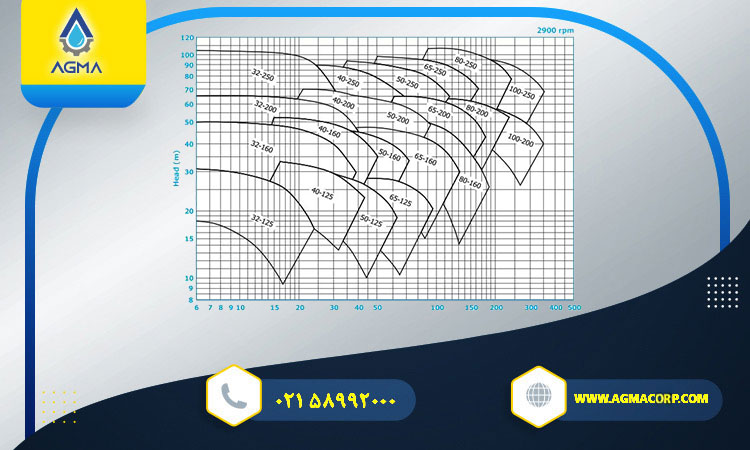

منحنی عملکرد پمپ روغن داغ Norm در 2900 دور

متریال اجزای پمپ روغن داغ نورم

نوع متریال	DIN 17007	EN - DIN	ASTM
چدن	0.6025	GJL-250 (GG 255)	A 48 Class 40-B
چدن گرافیت کروی	0.704	GJS-400-15 (GGG 40)	A 536 Gr. 60-40-18
استیل کروم	1.4021	X20 Cr 13	A276 Type 420
استیل کروم- نیکل- مولبیدن	1.4401	X5 Cr Ni Mo 17-12-2	A276 Type 316

نام قطعه	0.625	0.704	1.4021	1.4401
محفظه حلزونی		*
پوشش محفظه		*
پروانه	*	+
شافت			*	+
پوسته یاتاقان	*	+
حلقه سایشی	+	*
صفحه سایشی	+	*
مکانیکال سیل	EN 12756 / DIN 24960

* تولید استاندارد

+ سفارشی

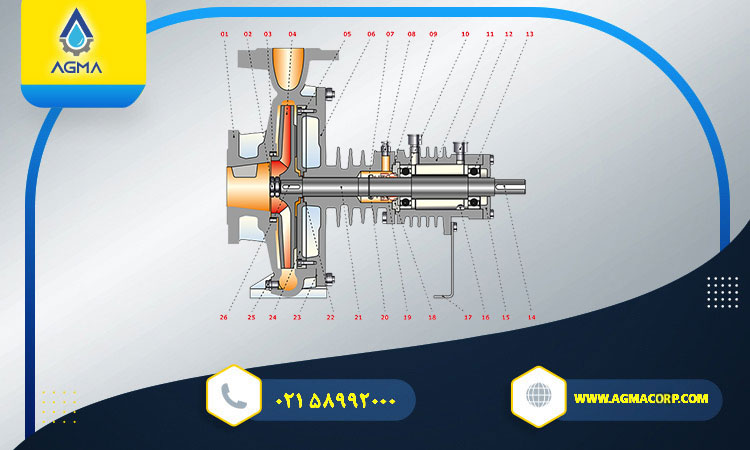

اجزای پمپ سانتریفیوژ روغن داغ نرم

ردیف	نام قطعه	ردیف	نام قطعه
1	محفظه حلزونی (Volute Casing)	14	خار کوپلینگ (Coupling Key)
2	مهره پروانه (Impeller Nut)	15	یاتاقان (Bearing Cap)
3	رینگ سایشی (Wear Ring)	16	درپوش تخلیه گریس (Grease Drain Plug)
4	پروانه (Impeller)	17	پایه نگهدارنده (Support Foot)
5	آببند (Seal Wear Plates)	18	پوشش سیل مکانیکی (Mechanical Seal Cover)
6	کاور پوسته (Housing Cover)	19	سیل مکانیکی (Mechanical Seal Cover)
7	نگهدارنده (Retainer)	20	فاصله گذار مکانیکال سیل (Spacer Mechanical Seal)
8	درپوش هواگیری (Air Bleed Plug)	21	شافت (Shaft)
9	واشر پوشش سیل مکانیکی (Gasket Mechanical Seal Cover)	22	آببند (Seal Wear Plates)
10	بلبرینگ (Bearing Races)	23	واشر (Gasket Body)
11	ساچمه رو (Ball Bearing)	24	صفحه سایشی (Wear Plate)
12	درگوش گریس خور (Grease Nipple)	25	درپوش تخلیه (Drain Plug)
13	بلبرینگ (Bearing Races)	23	خار پروانه (Impeller Key)

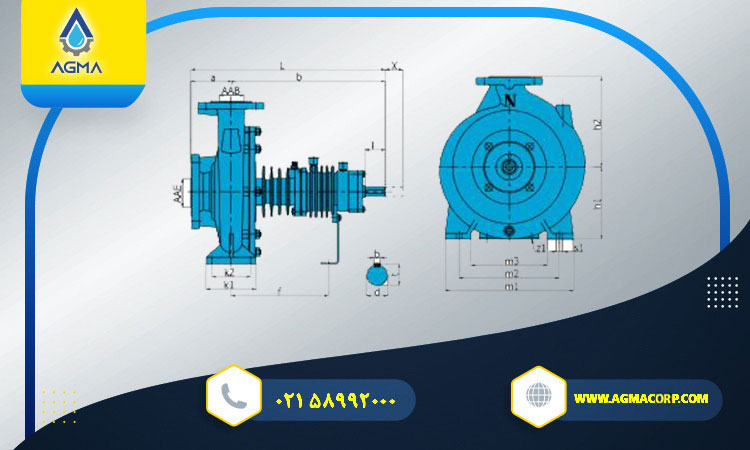

ابعاد و اندازه پمپ روغن داغ Norm

مدل پمپ	AAE	AAB	a	b	L	h1	h2	k1	k2	m1	m2	m3	z1	f	d	i	t	u	x
32-125	50	32	80	385	465	112	140	100	70	190	140	90	14	285	25	57	28	8	80
40-125	65	40	80	385	465	112	140	100	70	1901	160	90	14	285	25	57	28	8	80
50-125	65	50	100	385	485	132	160	100	70	245	190	140	14	285	25	57	28	8	80
65-125	80	65	100	385	485	160	180	125	95	280	212	150	14	285	25	57	28	8	80
32-160	50	32	80	385	465	132	160	100	70	245	190	145	14	285	25	57	28	8	80
40-160	65	40	80	385	465	132	160	100	70	245	190	145	14	285	25	57	28	8	80
50-160	65	50	100	385	485	160	180	100	70	245	212	145	14	285	25	57	28	8	80
65-160	80	65	100	385	485	160	200	125	95	280	212	150	14	285	25	57	28	8	80
80-160	100	80	125	395	520	180	225	125	95	320	250	190	14	295	25	57	28	8	80
100-160	125	100	125	395	520	200	280	160	120	360	280	200	18	295	25	57	28	8	80
32-200	50	32	80	385	465	160	180	100	70	240	190	140	14	285	25	57	28	8	80
40-200	65	40	100	385	485	160	180	100	70	266	212	166	14	285	25	57	28	8	80
50-200	65	50	100	385	485	160	200	100	70	266	212	166	14	285	25	57	28	8	80
65-200	80	65	100	385	485	180	225	125	95	320	250	190	14	285	25	57	28	8	100
80-200	100	80	125	500	625	180	250	125	95	345	280	215	14	355	35	80	38	10	100
100-200	125	100	125	505	630	200	280	160	120	360	280	200	18	359	35	80	38	10	140
125-200	150	125	140	505	645	250	315	165	120	390	310	230	18	359	35	80	38	10	140
150-200	200	150	160	515	675	280	355	200	150	500	400	300	24	369	35	80	38	10	140
32-250	50	32	100	385	485	180	225	125	95	320	250	190	14	285	25	57	28	8	80
40-250	65	40	100	385	485	180	225	125	95	320	250	190	14	285	25	57	28	8	80
50-250	65	50	100	385	485	180	225	125	95	320	250	190	14	285	25	57	28	8	80
65-250	80	65	100	495	595	200	250	160	120	360	280	200	18	350	35	80	38	10	100
80-250	100	80	125	495	620	200	280	160	120	400	315	240	18	350	35	80	38	10	100
100-250	125	100	140	500	640	225	280	160	110	400	315	240	18	359	35	80	38	10	140

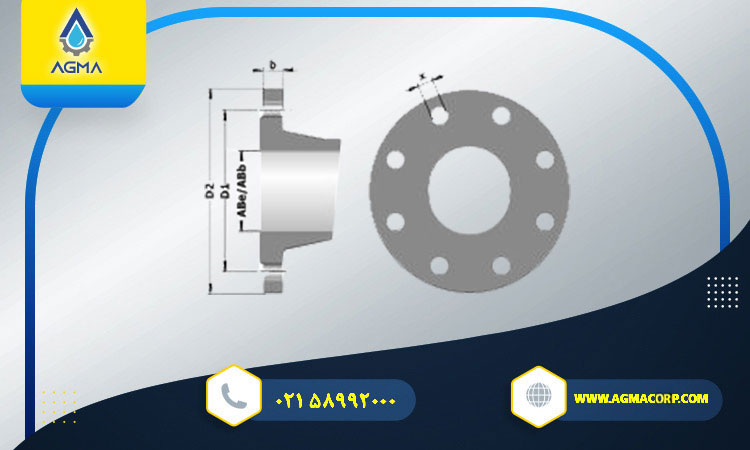

ابعاد و اندازه فلنچ پمپ روغن داغ نورم

مدل پمپ	ورودی (PN 16) ABe	D2	D1	x	n	b	خروجی (PN 16) ABb	D2	D1	x	n	b
32	50	165	125	18	4	20	32	140	100	18	4	18
40	65	185	145	18	4	20	40	150	110	18	4	18
50	65	185	145	18	4	20	50	165	125	18	4	20
65	80	200	160	18	8	22	65	185	145	18	4	20
80	100	220	180	18	8	24	80	200	160	18	8	22
100	125	250	210	18	8	26	100	220	180	18	8	24
125	150	285	240	23	8	26	125	250	210	18	8	26

مزایا و ویژگی پمپ روغن داغ Norm

کیفیت ساخت بالای
قابلیت انتقال و پمپاژ روغن داغ تا دمای 320 درجه سانتیگراد
دبی و فشار بالا
نصب و راه اندازی آسان
تعمیر و نگهداری ساده

کاربرد پمپ های روغن داغ نرم

صنایع شیمیایی و دارویی
صنایع غذایی
صنایع آهن و استیل
صنایع چرم و کاغذ و پارچه
صنایع پلاستیک
صنایع رنگ و چاپ
صنایع چوب و مبلمان

لیست قیمت پمپ های سانتریفیوژ نورم ترکیه

با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با کارشناسان فروش تماس بگیرید.

ردیف	شرح	قیمت به تومان
1	قیمت پمپ روغن داغ نورم 32-125	14,800,000
2	قیمت پمپ روغن داغ Norm 32-160	15,800,000
3	قیمت پمپ روغن داغ نرم 32-200	17,800,000
4	قیمت پمپ روغن داغ نورم 32-250	18,800,000
5	قیمت پمپ روغن داغ Norm 40-125	15,500,000
6	قیمت پمپ روغن داغ نرم 40-160	16,500,000
7	قیمت پمپ روغن داغ نورم 40-200	17,500,000
8	قیمت پمپ روغن داغ Norm 40-250	19,500,000
9	قیمت پمپ روغن داغ نرم 50-125	16,000,000
10	قیمت پمپ روغن داغ نورم 50-160	16,900,000
11	قیمت پمپ روغن داغ Norm 50-200	18,900,000
12	قیمت پمپ روغن داغ نرم 50-250	20,900,000
13	قیمت پمپ روغن داغ نورم 65-125	17,400,000
14	قیمت پمپ روغن داغ Norm 65-160	18,400,000
15	قیمت پمپ روغن داغ نرم 65-200	20,400,000
16	قیمت پمپ روغن داغ نورم 65-250	25,400,000
17	قیمت پمپ روغن داغ Norm 80-160	19,900,000
18	قیمت پمپ روغن داغ نرم 80-200	26,900,000
19	قیمت پمپ روغن داغ نورم 80-250	28,900,000
20	قیمت پمپ روغن داغ Norm 100-160	21,800,000
21	قیمت پمپ روغن داغ نرم 100-200	27,800,000
22	قیمت پمپ روغن داغ نورم 100-250	32,800,000
23	قیمت پمپ روغن داغ Norm 125-200	36,700,000
24	قیمت پمپ روغن داغ نرم 150-200	45,700,000

جهت اطلاع از قیمت و موجودی پمپ های روغن داغ و همچنین برای دریافت مشاوره فنی و انتخاب مناسب این محصول با کارشناسان شرکت آریا گشتاور مانا (آگما) در تماس باشید.

برای بزرگنمایی کلیک کنید

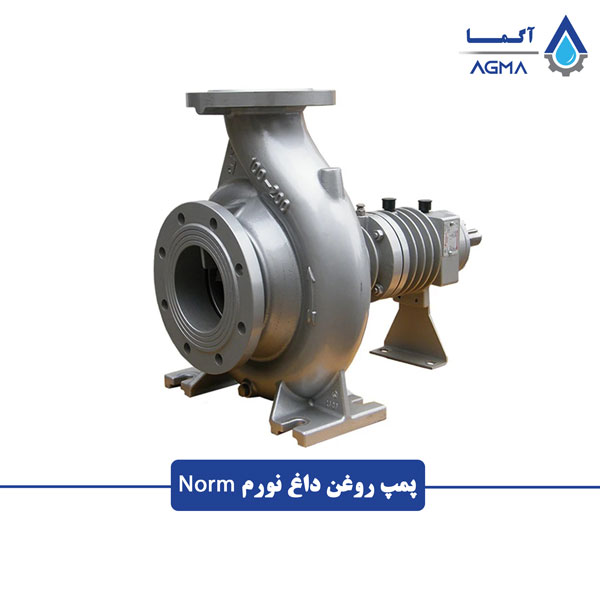

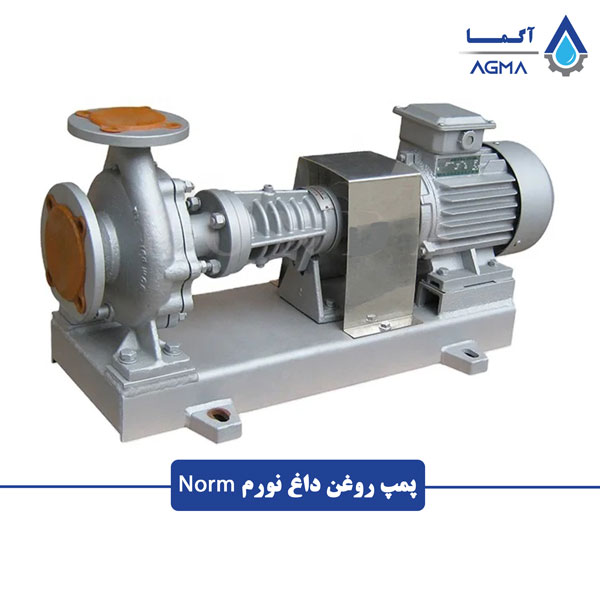

پمپ روغن داغ نورم (Norm)

شروع قیمت از: 14,500,000 تومان

سایز ورودی DN ۵۰ تا DN ۱۵۰ میلیمتر
سایز خروجی DN ۳۲ تا DN ۱۲۵ میلیمتر
دبی تا ۳۵۰ مترمکعب بر ساعت
هد تا ۱۰۵ متر
سرعت ۱۵۰۰ و ۳۰۰۰ دور بر دقیقه
دمای کاری ۳۲۰ درجه سانتیگراد
فشار محفظه تا ۱۶ بار
