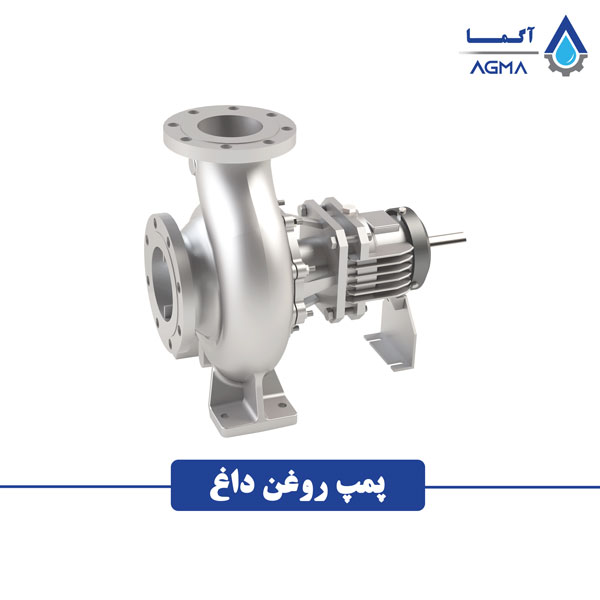

پمپ روغن داغ استاندارت (Standart)
شروع قیمت: 14,000,000 تومان
مشخصات فنی کلی محصول
  • سایز ورودی DN 50 تا DN 150 میلیمتر
  • سایز خروجی DN 32 تا  DN 125 میلیمتر
  • دبی تا 450 مترمکعب بر ساعت
  • هد تا 90 متر
  • سرعت 1500 و 3000 دور بر دقیقه
  • دمای کاری 320 درجه سانتیگراد
  • فشار محفظه تا 16 بار
agma-service

فروش پمپ روغن داغ استاندارت (Standart)

شرکت استاندارت ترکیه از شرکت های سازنده و تولید پمپ های روغن داغ می باشد. پمپ روغن داغ Standart از خانواده پمپ های سانتریفیوژ بوده که دارای پروانه بسته بود که در صنعت جهت انتقال و پمپاژ روغن داغ با ویسکوزیته پایین و سایر سیالات رقیق دما بالا و سیالات صاف و بدون ذرات خارجی استفاده می شود.

قیمت پمپ روغن داغ استاندارت (Standart)

مشخصات فنی پمپ روغن داغ استاندارت

پمپ های روغن داغ استاندارت ترکیه سری SKY در سایزهای 32 میلیمتر تا 150 میلیمتر تولید می شود و بسته به توان و دور خروجی خود می تواند تا 450 مترمکعب در ساعت دبی و هد 90 متر را ایجاد کند. سری SKY پمپ روغن داغ برای انتقال سیال تا دمای 320 توصیه شده است.

این پمپ تا 16 بار فشار را تحمل می کند که این میزان فشار برابر با مجموع فشار ورودی و خروجی پمپ می باشد. در پمپ های روغن داغ بایستی به این نکته توجه داشت که با افزایش دمای سیال میزان حداکثر فشار قابل تحمل پمپ کمتر می شود که این مقدار از نمودار زیر قابل محاسبه می باشد. پس در انتخاب و پمپ بایستی دقت داشت که مجموع فشار ورودی و خروجی پمپ از میزان فشار قابل تحمل در دمای سیال قابل انتقال بیشتر نشده و همیشه مقدار کمتری نسبت به فشار روی نمودار باشد.

پمپ روغن داغ Standart

پمپ روغن داغ Standart با اتصالات ورودی و خروجی از نوع فلنچ بوده که دارای استاندارد ISO 7005-2/PN 16 , تمامی پروانه های این پمپ با توجه به استاندارد ISO 1940 کلاس 6.3 بالانس شده است.  این محصول از نوع پمپ افقی سانتریفیوژ هوا خنک بوده که دارای پروانه بسته و بدنه حلزونی می باشد. شافت این پمپ دارای دو بلبرینگ با دوام بوده که به وسیله گیریس روغنکاری و روانکاری می شود. همچنین مکانیکال سیل های مورد استفاده در این پمپ با کیفیت بود که قبلیت تحمل و مقاومت در برابر دمای بالا را دارد.

منحنی عملکرد پمپ روغن داغ استاندارت در 1450 دور

اطلاعات فنی پمپ روغن داغ Standart



منحنی عملکرد پمپ روغن داغ Standart در 2900 دور

اطلاعات فنی پمپ روغن داغ استاندارت



متریال اجزای پمپ روغن داغ استاندارت

نام قطعهمتریال
محفظه حلزونیGGG 40
پوشش محفظهGGG 40
پروانهGG 20 , GGG 40
شافت1.4021
پوسته یاتاقانGG 20 , GGG 40
حلقه سایشیGGG 40
صفحه سایشیGGG 40

اجزای پمپ سانتریفیوژ روغن داغ Standart

اجزای پمپ روغن داغ استاندارت Standart سری SKY

ردیفنام قطعهردیفنام قطعه
1محفظه حلزونی (Volute Casing)200.1بلبرینگ توپی (Ball Bearing)
10پایه (Frame Foot)200.2بلبرینگ توپی (Ball Bearing)
18صفحه سایشی (Wear Plate)210خار پروانه (Impeller Key)
20رینگ سایشی (Wear Ring)211خار کوپلینگ (Coupling Key)
30پوسته بیرینگ (Bearing Housing)220حلقه نگهدارنده (Retaining Ring)
34کاور بلبرینگ (Bearing Cover)230شیر تخلیه (Drain Plug)
46کاور بدنه (Casing Cover)231درپوش هواگیری (Air Vent Plug)
48پوشش سیل مکانیکی (Mechanical Seal Cover)232درپوش تخلیه گریس (Grease Drain Plug)
50پروانه (Impeller)260گریس خور (Grease Nipple)
60شافت (Shaft)405سیل مکانیکی (Mechanical Seal)
65مهره پروانه (Impeller Nut)410آببند گریس (Grease Seal)
67بوش فاصله گذار (Spacer Sleeve)430.1واشر صفحه سایشی (Wear Plate Gasket)
70بوش فاصله گذار (Spacer Sleeve)430.2واشر بدنه (Casing Gasket)
430.3واشر کاور سیل مکانیکی (Mechanical Seal Cover Gasket)

ابعاد و اندازه پمپ روغن داغ استاندارت

ابعاد پمپ روغن داغ Standart ترکیه

مدل پمپAbeABafLh1h2m1m2n1n2n3s1wdltux
32-125503280385465112140100701901409014285245027850
40-125654080385465112140100701901609014285245027850
50-12565501003854851321601007024519014514285245027850
65-12580651003854851601801259528021215014285245027850
32-1605032803854651321601007024519014514285245027850
40-1606540803854651321601007024519014514285245027850
50-16065501003854851601801007024521214514285245027850
65-16080651003854851602001259528021215014285245027850
80-160100801253955201802251259532025019014295245027850
100-16012510012539552020028016012036028020018295245027850
32-2005032803854651601801007024019014014285245027850
40-20065401003854851601801007026621216614285245027850
50-20065501003854851602001007026621216614285245027850
65-20080651003854851802251259532025019014285245027850
80-2001008012550062518025012595345280215183553280351080
100-200125100125505630200280160120360280200183593280351080
125-200150125140505645250315165120390310230183593280351080
150-200200150160515675280355201150500400300243693280351080
32-25050321003854851802251259532025019014285245027850
40-25065401003854851802251259532025019014285245027850
50-25065501003854851802251259532025019014285245027850
65-2508065100495595200250160120360280200183503280351080
80-25010080125495620200280160120400315240183503280351080
100-250125100140500640225280160110400315240183593280351080

ابعاد و اندازه فلنچ پمپ سری SKY

فروش پمپ روغن داغ استاندارت Standart

مدل پمپورودی (PN 16)     خروجی (PN 16)
AbeDfksnbfAbbDfksnbf
3250165125184203214010018418
4065185145184204015011018418
5065185145184205016512518420
6580200160188226518514518420
80100220180188248020016018822
1001252502101882610022018018824
1251502852402382612525021018826

مزایا و ویژگی پمپ روغن داغ Standart

  • کیفیت ساخت بالای
  • قابلیت انتقال و پمپاژ روغن داغ تا دمای 320 درجه سانتیگراد
  • دبی و فشار بالا
  • نصب و راه اندازی آسان
  • تعمیر و نگهداری ساده

کاربرد پمپ های روغن داغ Standart

  • صنایع شیمیایی و دارویی
  • صنایع غذایی
  • صنایع آهن و استیل
  • صنایع چرم و کاغذ و پارچه
  • صنایع پلاستیک
  • صنایع رنگ و چاپ
  • صنایع چوب و مبلمان

لیست قیمت پمپ های سانتریفیوژ استاندرات (Standart) ترکیه

با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با کارشناسان فروش تماس بگیرید.

ردیفشرحقیمت به تومان
1قیمت پمپ روغن داغ استاندارت 32-125تماس بگیرید
2قیمت پمپ روغن داغ Standart 32-160تماس بگیرید
3قیمت پمپ روغن داغ استاندارت 32-200تماس بگیرید
4قیمت پمپ روغن داغ Standart 32-250تماس بگیرید
5قیمت پمپ روغن داغ استاندارت 40-125تماس بگیرید
6قیمت پمپ روغن داغ Standart 40-160تماس بگیرید
7قیمت پمپ روغن داغ استاندارت 40-200تماس بگیرید
8قیمت پمپ روغن داغ Standart 40-250تماس بگیرید
9قیمت پمپ روغن داغ استاندارت 50-125تماس بگیرید
10قیمت پمپ روغن داغ Standart 50-160تماس بگیرید
11قیمت پمپ روغن داغ استاندارت 50-200تماس بگیرید
12قیمت پمپ روغن داغ Standart 50-250تماس بگیرید
13قیمت پمپ روغن داغ استاندارت 65-125تماس بگیرید
14قیمت پمپ روغن داغ Standart 65-160تماس بگیرید
15قیمت پمپ روغن داغ استاندارت 65-200تماس بگیرید
16قیمت پمپ روغن داغ Standart 65-250تماس بگیرید
17قیمت پمپ روغن داغ استاندارت 80-160تماس بگیرید
18قیمت پمپ روغن داغ Standart 80-200تماس بگیرید
19قیمت پمپ روغن داغ استاندارت 80-250تماس بگیرید
20قیمت پمپ روغن داغ Standart 100-160تماس بگیرید
21قیمت پمپ روغن داغ استاندارت 100-200تماس بگیرید
22قیمت پمپ روغن داغ Standart 100-250تماس بگیرید
23قیمت پمپ روغن داغ استاندارت 125-200تماس بگیرید
24قیمت پمپ روغن داغ Standart 150-200تماس بگیرید

جهت اطلاع از قیمت و موجودی پمپ های روغن داغ و همچنین برای دریافت مشاوره فنی و انتخاب مناسب این محصول با کارشناسان شرکت آریا گشتاور مانا (آگما) در تماس باشید.
