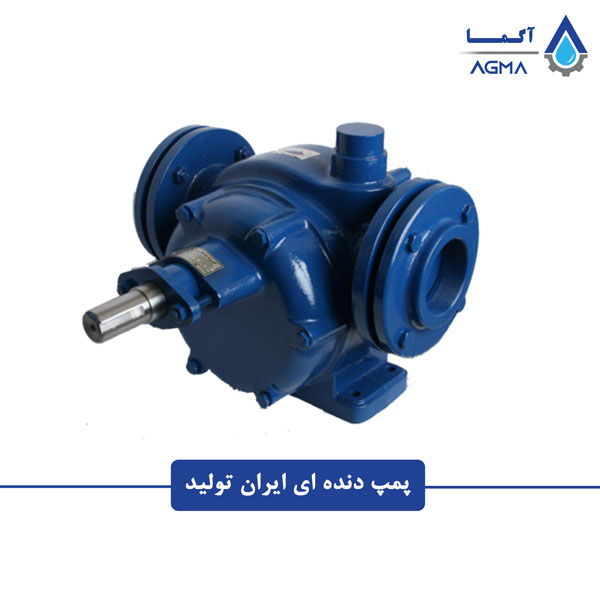

فروش پمپ دنده ای ایران تولید
شرکت ایران تولید با نزدیک به نیم قرن تجربه در زمینه ساخت پمپ دنده ای و پمپ روغن داغ با استفاده از دانش فنی، تجهیزات سخت افزاری و ماشین آلات مدرن و تلاش مهندسین و متخصصین خود در خدمت صنعت کشور می باشد. پمپ های دنده ای ایران تولید از نوع دنده خارجی بوده که خانواده پمپ های جابجایی مثبت می باشد که در صنایع مختلف جهت روغن کاری موتور، سوخت، نفت، گازوئیل، ملاس، خمیر و سایر مواد خود روانکار استفاده می شود. همچنین از پمپ های دنده ای برای روغن کاری و خنک کن ماشین های مختلف مانند ماشین ابزار، موتورهای احتراقی با فشار پایین مناسب می باشد.

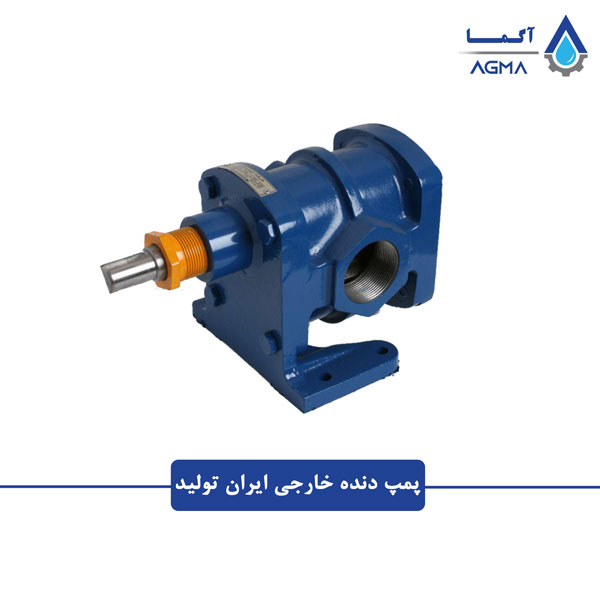

مشخصات فنی پمپ دنده خارجی ایران تولید
پمپ های دنده ای ایران تولید برای پمپاژ و جابجایی سیالات که وزن جحمی بالا و فشار پایین (کمتر از 8 بار) نیاز دارد مناسب می باشد. سیالات پمپ شونده باید خود روانکاری بوده و فاقد هر گونه ذرات جامد و سخت باشد. پمپ های ایران تولید از نوع پمپ دنده ای دنده خارجی بوده که از دو چرخ دنده و یک شافت محرک و یک شافت متحرک تشکیل شده است که نیرو از طریق الکتروموتور یا الکتروگیربکس به شافت محرک منتقل شده و باعث چرخیدن دنده ها می شود. در هنگام چرخش دنده ها مایع در فضای خالی بین دنده ها و پوسته گیر کرده و با فشار به بیرون پمپاژ می شود.
در دو طرف شافت ها بوش نگهدارنده قرار گرفته که به وسیله سیال روغن کاری می شود. همچنین برای جلوگیری از نشت سیال در امتداد شافت ها از پکینگ نخی (نخ گرافیتی آببندی) استفاده شده است.
پمپ های ایران تولید در سایزهای 1 اینچ تا 8 اینچ تولید می شود و بسته با دور کارکرد و توان محرک خود می تواند تا 168 مترمکعب در ساعت دبی و 8 بار فشار ایجاد کند.
تمامی مدل های تولیدی شرکت ایران تولید دارای پوسته چدنی، دنده های فولادی آبکاری شده، محور فولادی و بوش های چدنی چدنی یا فولادی ریخته گری با پوشش و لایه برنزی استفاده می شود. همچنین به صورت سفارشی امکان ساخت پمپ با متریال استنلس استیل یا برنز نیز امکان پذیر است.
پمپ های دنده خارجی ایران تولید در مدل های HF، WHF، HFP، SHF، BHF، GF، VGF، KVGF، VG تولید می شود که در ادامه به بررسی مشخصات فنی تمامی مدل ها می پردازیم.

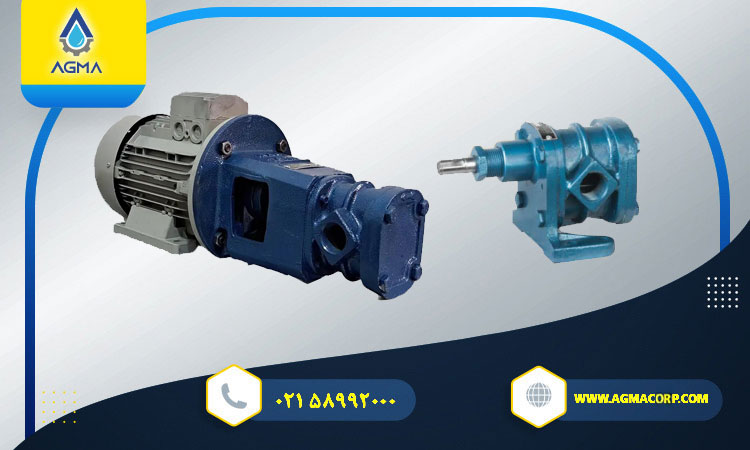

پمپ دنده ای ایران تولید مدل HF و WHF
این سری از پمپ های دنده خارجی ایران تولید دارای اتصالات ورودی و خروجی افقی و به صورت رزوه ای بوده و در مدل های HF3 سایز 1 اینچ، HF4 سایز 1.1/4 اینچ، HF5 سایز 1.1/2 و HF6 سایز 2 اینچ تولید می شود که بسته به سایز و توان محرک خود می تواند تا 8 مترمکعب در ساعت دبی و 5 بار فشار ایجاد کند.
همچنین این سری در مدل WHF نیز به صورت سفارشی تولید می شود که از نظر مشخصات فنی تفاوتی با مدل های HF نداشته و فقط پمپ با گلدانی جهت نصب ساده تر و اشغال کردن فضای کمتر ساخته می شود.
جدول مشخصات فنی پمپ دنده خارجی ایران تولید سری HF
| مدل | فشار (بار) | دبی در 700 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات | دبی در 900 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات | دبی در 1400 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات |
|---|---|---|---|---|---|---|---|---|---|---|
| سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | |||||
| HF 3 WHF 3 | 2 | 1.5 | 0.37 | 0.55 | 1.9 | 0.55 | 0.75 | 3 | 0.75 | 1.1 |
| HF 3 WHF 3 | 5 | 1.5 | 0.55 | 0.75 | 1.9 | 0.75 | 1.1 | 3 | 1.1 | 1.5 |
| HF 4 WHF 4 | 2 | 1.8 | 0.55 | 0.75 | 2.4 | 0.75 | 1.1 | 3.9 | 1.1 | 1.5 |
| HF 4 WHF 4 | 5 | 1.8 | 0.75 | 1.1 | 2.4 | 1.1 | 1.5 | 3.9 | 1.5 | 2.2 |
| HF 5 WHF 5 | 2 | 3.6 | 1.1 | 1.5 | 5 | 1.5 | 2.2 | |||
| HF 5 WHF 5 | 5 | 3.6 | 1.5 | 2.2 | 5 | 2.2 | 3 | |||
| HF 6 WHF 6 | 2 | 6.2 | 2.2 | 3 | 8 | 3 | 4 | |||
| HF 6 WHF 6 | 5 | 6.2 | 3 | 4 | 8 | 4 | 5.5 |

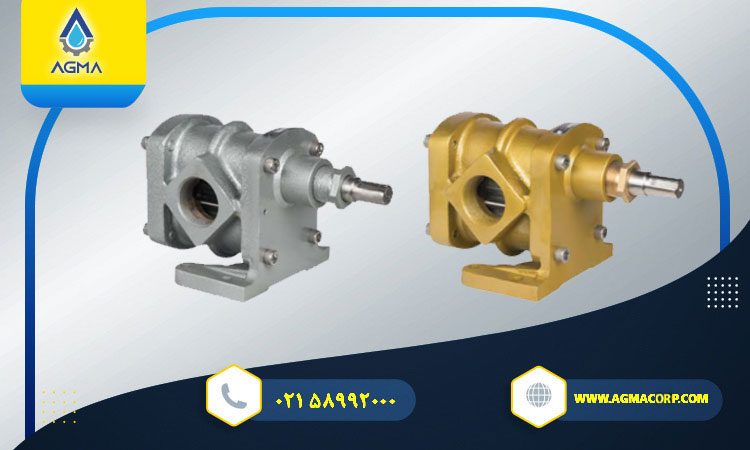

پمپ دنده ای استیل و برنزی ایران تولید مدل SHF و BHF

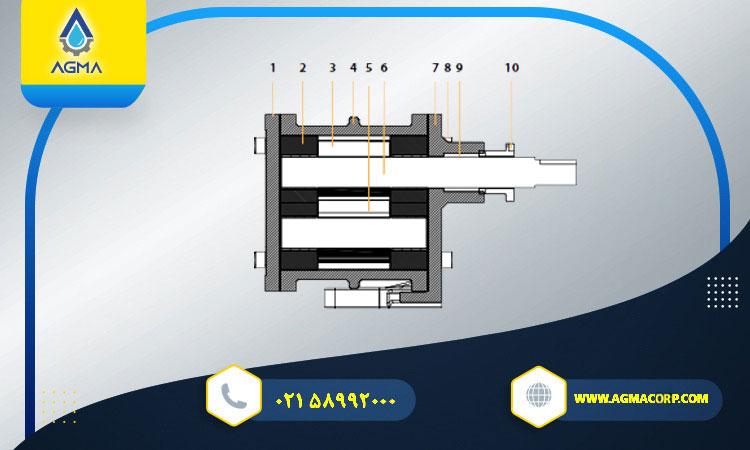

این سری از تولید شرکت ایران تولید ساختار مشابه مدل HF داشته با این تفاوت که سری SHF از متریال استنلس استیل و سری BHF از متریال برنز ساخته می شود که دارای ورودی و خروجی افقی و اتصالات رزوه ای می باشد که در مدل های SHF3 و BHF3 سایز 1 اینچ، SHF4 و BHF4 سایز 1.1/4 اینچ، SHF5 و BHF5 سایز 1.1/2 اینچ و SHF6 و BHF6 سایز 2 اینچ ساخته می شود که بسته به مدل، دور خروجی و توان انتخابی تا 4.4 مترمکعب در ساعت دبی و 2 بار فشار ایجاد می کند.
- در
- بوش
- دنده
- پوسته
- شافت متحرک
- شافت محرک
- پایه
- پیچ
- نخ گرافیت
- مهره نافی
جدول مشخصات فنی پمپ دنده خارجی ایران تولید سری SHF و BHF
| مدل | فشار (بار) | دبی در 100 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | دبی در 300 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | دبی در 500 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات |
|---|---|---|---|---|---|---|---|
| سیال سنگین | سیال روان متوسط | سیال روان | |||||
| SHF 3 BHF 3 | 2 | 0.2 | 0.18 | 0.6 | 0.25 | 1 | 0.37 |
| SHF 4 BHF 4 | 2 | 0.25 | 0.25 | 0.7 | 0.37 | 1.3 | 0.55 |
| SHF 5 BHF 5 | 2 | 0.55 | 0.37 | 1.8 | 0.55 | 2.8 | 0.75 |
| SHF 6 BHF 6 | 2 | 0.9 | 0.75 | 2.6 | 1.5 | 4.4 | 2.2 |

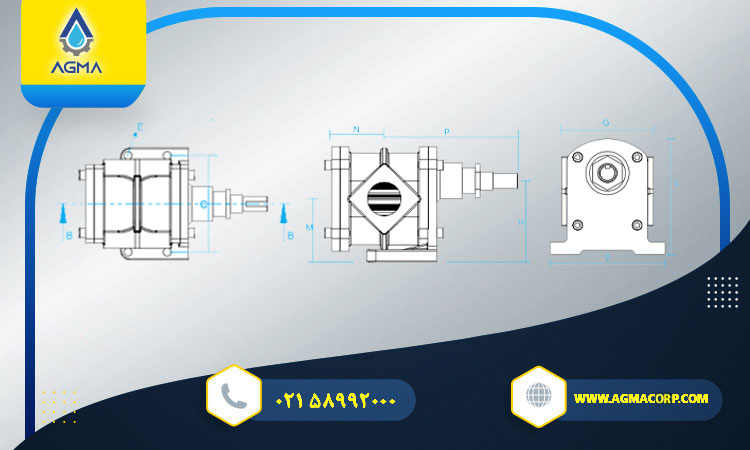

جدول ابعاد و اندازه پمپ HF، SHF و BHF ایران تولید
| مدل پمپ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | R | d | وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HF 3 | 40 | 83 | 128 | 154 | 11 | 18 | 115 | 106 | 1" | 15 | 6*6 | 144 | 83 | 61 | 30 | 165 | 40 | 18 | 8 |
| HF 4 | 40 | 83 | 128 | 154 | 11 | 18 | 115 | 106 | 1.1/4" | 15 | 6*6 | 144 | 83 | 70 | 30 | 174 | 40 | 18 | 8.5 |
| HF 5 | 44 | 88 | 140 | 166 | 11 | 20 | 130 | 110 | 1.1/2" | 20 | 6*6 | 153 | 85 | 97 | 40 | 186 | 39 | 22 | 12.5 |
| HF 6 | 65 | 117 | 165 | 193 | 13 | 22 | 146 | 147.5 | 2" | 20 | 8*8 | 204 | 117.5 | 107 | 40 | 215 | 43 | 25 | 21 |

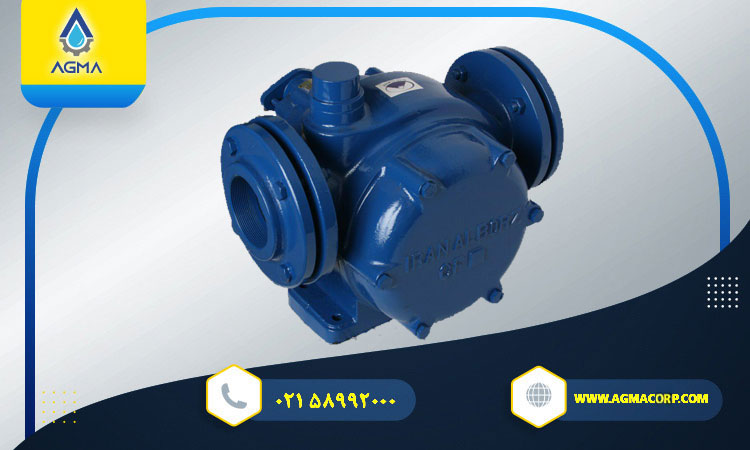

پمپ دنده ای ایران تولید مدل GF
سری GF پمپ ایران تولید دارای اتصالات ورودی و خروجی افقی و به صورت فلنچی بوده و در مدل های GF4 سایز 1.1/4 اینچ، GF5 سایز 1.1/2، GF6 سایز 2 اینچ، GF7 سایز 2.1/2 اینچ، GF8 سایز 3 اینچ، GF9 سایز 4 اینچ، GF10 سایز 4 اینچ و GF15 سایز 6 اینچ تولید می شود که بسته به سایز خود در بیشترین دور و حداکثر توان خود می تواند تا 120 مترمکعب در ساعت دبی و 6 بار فشار ایجاد کند.

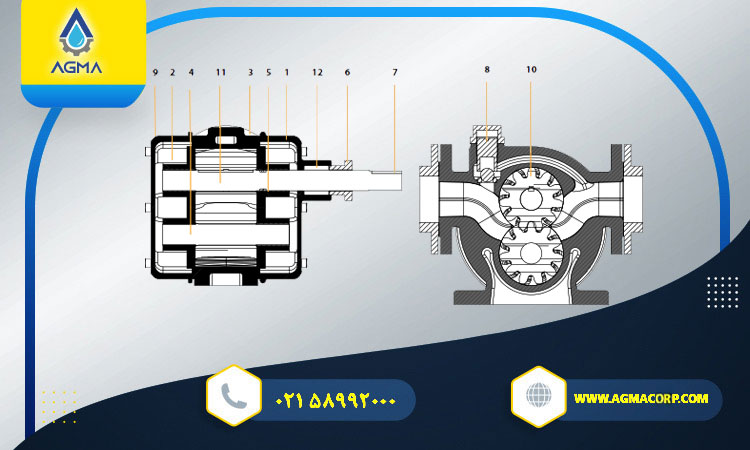

- در
- بوش برنجی
- پوسته
- بوش برنجی
- شافت متحرک
- بوش نگهدارنده نخ نسوز
- جای خار
- سوپاپ اطمینان
- در
- دنده
- شافت محرک
- نخ گرافیتی نسوز
جدول مشخصات فنی پمپ دنده خارجی ایران تولید سری GF
| مدل | فشار (بار) | دبی در 300 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات | دبی در 700 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات | دبی در 900 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات |
|---|---|---|---|---|---|---|---|---|---|---|
| سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | |||||
| GF 4 1.1/4" | 2 | 1.5 | 0.33 | 0.45 | 3 | 0.93 | 1.1 | 6 | 1.2 | 1.4 |
| GF 4 1.1/4" | 4 | 1.5 | 0.55 | 0.62 | 3 | 1.26 | 1.4 | 6 | 1.6 | 1.8 |
| GF 4 1.1/4" | 6 | 1.5 | 0.75 | 0.82 | 3 | 1.6 | 1.7 | 6 | 2.2 | 3 |
| GF 5 1.1/2" | 2 | 2.9 | 0.55 | 0.75 | 7 | 1.2 | 1.5 | 9 | 1.5 | 2.2 |
| GF 5 1.1/2" | 4 | 2.9 | 0.75 | 0.95 | 7 | 1.7 | 2 | 9 | 2.2 | 3 |
| GF 5 1.1/2" | 6 | 2.9 | 1.1 | 1.2 | 7 | 2.25 | 3 | 9 | 2.9 | 4 |
| GF 6 2" | 2 | 4 | 0.6 | 0.75 | 9.2 | 1.9 | 2.2 | 11.9 | 2.2 | 3 |
| GF 6 2" | 4 | 4 | 0.85 | 1.1 | 9.2 | 2.4 | 2.7 | 11.9 | 3 | 4 |
| GF 6 2" | 6 | 4 | 1.1 | 1.5 | 9.2 | 2.9 | 3.2 | 11.9 | 4 | 5.5 |
| GF 7 2.1/2" | 2 | 5 | 1.1 | 1.35 | 11.7 | 2.4 | 3 | 14.9 | 3 | 4 |
| GF 7 2.1/2" | 4 | 5 | 1.5 | 1.55 | 11.7 | 3 | 4 | 14.9 | 4 | 5.5 |
| GF 7 2.1/2" | 6 | 5 | 1.7 | 2 | 11.7 | 3.6 | 5.5 | 14.9 | 6 | 7.5 |
| GF 8 3" | 2 | 11.5 | 3.2 | 4 | 27 | 4 | 6 | |||
| GF 8 3" | 4 | 11.5 | 4.8 | 5.5 | 27 | 5.5 | 7.5 | |||
| GF 8 3" | 6 | 11.5 | 6.8 | 7.5 | 27 | 7.5 | 11 | |||
| GF 9 4" | 2 | 14.4 | 4.2 | 5.5 | 33.6 | 6.8 | 9.5 | |||
| GF 9 4" | 4 | 14.4 | 5.5 | 6.4 | 33.6 | 7.5 | 11 | |||
| GF 9 4" | 6 | 14.4 | 7.5 | 11 | 33.6 | 11 | 15 | |||
| GF 10 4" | 2 | 25.5 | 7.5 | 9 | 60 | 11 | 13 | |||
| GF 10 4" | 4 | 25.5 | 9 | 11 | 60 | 13 | 15 | |||
| GF 10 4" | 6 | 25.5 | 12.8 | 15 | 60 | 15 | 18 | |||
| GF 15 6" | 2 | 51 | 18 | 22 | 120 | 27 | 30 | |||
| GF 15 6" | 4 | 51 | 22 | 25 | 120 | 33 | 37 | |||
| GF 15 6" | 6 | 51 | 25 | 27 | 120 | 37 | 45 |

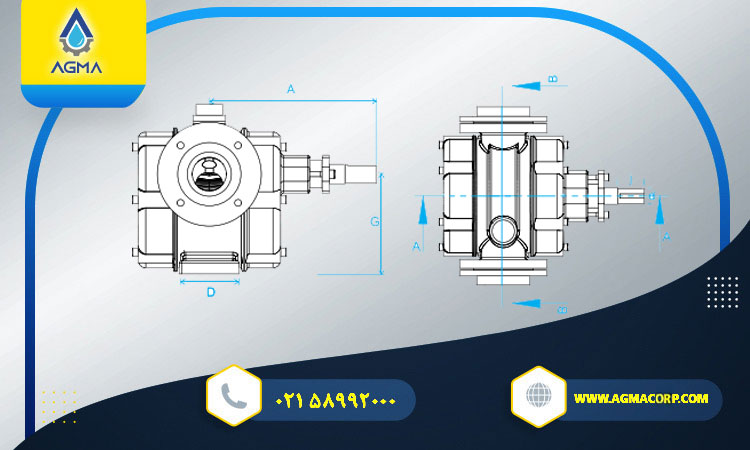

جدول ابعاد و اندازه پمپ GF ایران تولید
| مدل پمپ | A | B | C | D | E | F | G | H | I | J | K | d | وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GF 4 | 217 | 89 | 106 | 39 | 225 | 153 | 38 | 308 | 1.1/4" | 33 | 6*6 | 22 | 25 |
| GF 5 | 222 | 92 | 106 | 45 | 225 | 153 | 38 | 308 | 1.1/2" | 33 | 6*6 | 22 | 28 |
| GF 6 | 290 | 135 | 132 | 57 | 280 | 180 | 50 | 366 | 2" | 45 | 8*8 | 32 | 53 |
| GF 7 | 300 | 145 | 132 | 72 | 280 | 180 | 50 | 366 | 2.1/2" | 45 | 8*8 | 32 | 58 |
| GF 8 | 321 | 143 | 140 | 85 | 282 | 195 | 60 | 420 | 3" | 55 | 10*8 | 35 | 80.5 |
| GF 9 | 331 | 153 | 140 | 110 | 282 | 195 | 60 | 420 | 4" | 55 | 10*8 | 35 | 83 |
| GF 10 | 383 | 160 | 171 | 110 | 407 | 287 | 80 | 585 | 4" | 75 | 12*8 | 50 | 161 |
| GF 15 | 455 | 205 | 250 | 160 | 473 | 335 | 100 | 645 | 6" | 95 | 14*10 | 62 | 300 |
پمپ دنده ای ایران تولید مدل VGF
سری VGF پمپ های دنده خارجی ایران تولید دوجداره بوده و بر روی قسمت بیرونی پوسته خود دارای ژاکت حرارتی می باشد. در مواردی که از این پمپ برای جایجایی و انتقال سیالات غلیظ و حساس به دما استفاده می شود ژاکت حرارتی کابرد دارد. داخل جداره بیرونی پمپ دنده ای VGF آب داغ، روغن داغ و یا بخار داغ به گردش درامده که این عمل از شوک حرارتی بدنه پمپ به دلیل اختلاف دمای داخل و بیرون جلوگیری کرده و همچنین از سفت و جامد شدن سیالاتی نیز قیر یا گوگرد مذاب و مایع در داخل پمپ جلوگیری می کند تا این مواد بدون افت دما و به وصورت مذاب منتقل شود.
پمپ های VGF ایران تولید دارای اتصالات ورودی و خروجی افقی و به صورت رزوه ای بوده و در مدل های VGF4 سایز 1.1/4 اینچ، VGF5 سایز 1.1/2، VGF6 سایز 2 اینچ، VGF7 سایز 2.1/2 اینچ، VGF8 سایز 3 اینچ، VGF9 سایز 4 اینچ، VGF10 سایز 4 اینچ و VGF20 سایز 8 اینچ تولید می شود که بسته به سایز خود در بیشترین دور و حداکثر توان خود می تواند تا 168 مترمکعب در ساعت دبی و 8 بار فشار ایجاد کند.
جدول مشخصات فنی پمپ دنده خارجی ایران تولید سری VGF
| مدل | فشار (بار) | دبی در 300 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات | دبی در 400 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات | دبی در 700 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات |
|---|---|---|---|---|---|---|---|---|---|---|
| سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | |||||
| VGF 4 1.1/4" | 2 | 0.85 | 0.75 | 1.2 | 1.7 | 1.2 | 2.1 | 3 | 1.4 | 2.4 |
| VGF 4 1.1/4" | 4 | 0.85 | 1.1 | 1.6 | 1.7 | 1.5 | 2.4 | 3 | - | - |
| VGF 4 1.1/4" | 6 | 0.85 | - | - | 1.7 | - | - | 3 | 2.2 | 3.8 |
| VGF 5 1.1/2" | 2 | 1.3 | 1.1 | 1.8 | 2.6 | 1.5 | 2.5 | 4.5 | 2 | 3 |
| VGF 5 1.1/2" | 4 | 1.3 | 1.5 | 3.1 | 2.6 | 1.8 | 3 | 4.5 | - | - |
| VGF 5 1.1/2" | 6 | 1.3 | - | - | 2.6 | - | - | 4.5 | 3.2 | 4 |
| VGF 6 2" | 2 | 3.5 | 1.1 | 1.8 | 7 | 1.5 | 4.7 | 12.4 | 2.2 | 5.5 |
| VGF 6 2" | 4 | 3.5 | 1.5 | 3.1 | 7 | 2.2 | 5.2 | 12.4 | 3 | 6 |
| VGF 6 2" | 6 | 3.5 | - | - | 7 | - | - | 12.4 | 4 | 7 |
| VGF 6 2" | 8 | 3.5 | - | - | 7 | - | - | 12.4 | 5.5 | 7.5 |
| VGF 7 2.1/2" | 2 | 4 | 1.5 | 3 | 7.9 | 2.2 | 5.5 | 14 | 3 | 5.5 |
| VGF 7 2.1/2" | 4 | 4 | 2 | 4 | 7.9 | 2.8 | 6.1 | 14 | 4 | 6.6 |
| VGF 7 2.1/2" | 6 | 4 | - | - | 7.9 | - | - | 14 | 5.5 | 7.5 |
| VGF 7 2.1/2" | 8 | 4 | - | - | 7.9 | - | - | 14 | 7.5 | 9.8 |
| VGF 8 3" | 2 | 9.6 | 2 | 6.3 | 19.2 | 3 | 10.2 | 33.6 | 5.5 | 11 |
| VGF 8 3" | 4 | 9.6 | 3.7 | 8.3 | 19.2 | 6.3 | 11.3 | 33.6 | 6.3 | 13 |
| VGF 8 3" | 6 | 9.6 | - | - | 19.2 | - | - | 33.6 | 11 | 17 |
| VGF 8 3" | 8 | 9.6 | - | - | 19.2 | - | - | 33.6 | 15 | 19 |
| VGF 9 4" | 2 | 12 | 4 | 7.5 | 24 | 5.5 | 11 | 42 | 7.5 | 14 |
| VGF 9 4" | 4 | 12 | 5.5 | 11 | 24 | 6.7 | 13 | 42 | 9.8 | 15 |
| VGF 9 4" | 6 | 12 | - | - | 24 | - | - | 42 | 12.5 | 18 |
| VGF 9 4" | 8 | 12 | - | - | 24 | - | - | 42 | 15 | 20 |
| VGF 10 4" | 2 | 22.2 | 7.5 | 12.5 | 44.4 | 11 | 14.5 | 78 | 15 | 16.6 |
| VGF 10 4" | 4 | 22.2 | 9.2 | 13.5 | 44.4 | 12.1 | 15.7 | 78 | - | - |
| VGF 10 4" | 8 | 22.2 | - | - | 44.4 | - | - | 78 | 18.5 | 22.5 |
| VGF 20 8" | 2 | 48 | 18.5 | 22.5 | 96 | 30 | 33.5 | 168 | 30 | 45 |
| VGF 20 8" | 4 | 48 | 22.5 | 30 | 96 | 30 | 45 | 168 | - | - |
| VGF 20 8" | 8 | 48 | - | - | 96 | - | - | 168 | 45 | 75 |
جدول ابعاد و اندازه پمپ VGF ایران تولید
| مدل پمپ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | R | d | وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VGF 4 | 38 | 62 | 130 | 180 | 13 | 18 | 181 | 130 | 1.1/4" | 33 | 6*6 | 38 | 74 | 205 | 104 | 62 | 231 | 22 | 26 |
| VGF 5 | 53 | 80 | 136 | 186 | 13 | 15 | 191 | 157 | 1.1/2" | 33 | 6*6 | 38 | 96 | 230 | 120 | 57 | 250 | 25 | 28 |
| VGF 6 | 76 | 107 | 175 | 239 | 13 | 18 | 311 | 175 | 2" | 45 | 8*8 | 50 | 105 | 273 | 138 | 61 | 290 | 32 | 53 |
| VGF 7 | 76 | 107 | 175 | 239 | 13 | 19 | 310 | 175 | 2.1/2" | 45 | 8*8 | 50 | 112 | 273 | 138 | 61 | 297 | 32 | 58 |
| VGF 8 | 91 | 128 | 211 | 280 | 13 | 24 | 371 | 217 | 3" | 55 | 10*8 | 60 | 150 | 333 | 168 | 50 | 325 | 35 | 81 |
| VGF 9 | 91 | 128 | 211 | 280 | 13 | 24 | 371 | 217 | 4" | 55 | 10*8 | 60 | 160 | 333 | 168 | 50 | 335 | 35 | 83 |
| VGF 10 | 100 | 140 | 350 | 460 | 15 | 40 | 475 | 345 | 4" | 75 | 12*8 | 80 | 2020 | 350 | 260 | 90 | 487 | 50 | 161 |
| VGF 20 | 100 | 240 | 420 | 520 | 22 | 60 | 595 | 456 | 8" | 95 | 14*10 | 100 | 273 | 665 | 340 | 142 | 551 | 68 | 300 |
پمپ دنده ای ایران تولید مدل KVGF
سری KVGF پمپ دنده ای ایران تولید نیز مانند سری VGF از پمپ های ژاکت دار و دوجداره بوده و دارای ورودی و خروجی افقی می باشد با این تفاوت که اتصالات ورودی و خروجی این مدل فلنچی است.
پمپ ایران تولید KVGF در مدل های KVGF6 سایز 2 اینچ، KVGF7 سایز 2.1/2 اینچ، KVGF8 سایز 3 اینچ، KVGF9 سایز 4 اینچ، KVGF10 سایز 4 اینچ و KVGF20 سایز 8 اینچ تولید می شود که بسته به سایز خود در بیشترین دور و حداکثر توان خود می تواند تا 168 مترمکعب در ساعت دبی و 8 بار فشار ایجاد کند.
جدول مشخصات فنی پمپ دنده خارجی ایران تولید سری KVGF
| مدل | فشار (بار) | دبی در 300 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات | دبی در 400 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات | دبی در 700 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات |
|---|---|---|---|---|---|---|---|---|---|---|
| سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | |||||
| KVGF 6 2" | 2 | 3.4 | 1.1 | 1.8 | 6.8 | 1.5 | 4.7 | 12 | 3 | 5.5 |
| KVGF 6 2" | 4 | 3.4 | 1.5 | 3.1 | 6.8 | 3 | 6.2 | 12 | - | - |
| KVGF 6 2" | 6 | 3.4 | - | - | 6.8 | - | - | 12 | - | - |
| KVGF 6 2" | 8 | 3.4 | - | - | 6.8 | - | - | 12 | 5.5 | 7.5 |
| KVGF 7 2.1/2" | 2 | 4.2 | 1.5 | 3 | 8.5 | 2.2 | 5.7 | 15 | 4 | 5.7 |
| KVGF 7 2.1/2" | 4 | 4.2 | 2 | 4 | 8.5 | 3.3 | 6.5 | 15 | 5.7 | 6.5 |
| KVGF 7 2.1/2" | 6 | 4.2 | - | - | 8.5 | - | - | 15 | 6.5 | 7.5 |
| KVGF 7 2.1/2" | 8 | 4.2 | - | - | 8.5 | - | - | 15 | 7.5 | 10 |
| KVGF 8 3" | 2 | 10 | 4 | 7.5 | 20 | 5.5 | 8.5 | 36 | - | - |
| KVGF 8 3" | 4 | 10 | 6.5 | 9 | 20 | 8.5 | 10 | 36 | 7.5 | 9 |
| KVGF 8 3" | 6 | 10 | - | - | 20 | - | - | 36 | - | 11 |
| KVGF 8 3" | 8 | 10 | - | - | 20 | - | - | 36 | 11 | 15 |
| KVGF 9 4" | 2 | 17.5 | 5.5 | 7.5 | 25 | 8.5 | 11 | 44 | 11 | 15 |
| KVGF 9 4" | 4 | 17.5 | 7.5 | 11 | 25 | 11 | 15 | 44 | - | - |
| KVGF 9 4" | 6 | 17.5 | - | - | 25 | - | - | 44 | - | - |
| KVGF 9 4" | 8 | 17.5 | - | - | 25 | - | - | 44 | 15 | 18.5 |
| KVGF 10 4" | 2 | 22 | 7.5 | 12.5 | 44.5 | 11 | 15 | 75 | 15 | 18.5 |
| KVGF 10 4" | 4 | 22 | 11 | 15 | 44.5 | 15 | 18.5 | 75 | - | - |
| KVGF 10 4" | 6 | 22 | 44.5 | - | - | 75 | 18.5 | 22 | ||
| KVGF 10 4" | 8 | 22 | - | - | 44.5 | - | - | 75 | - | 30 |
| KVGF 15 8" | 2 | 35 | 15 | 18.5 | 71 | 18.5 | 22.5 | 125 | 22.5 | 30 |
| KVGF 15 8" | 4 | 35 | 18.5 | 22 | 71 | 22.5 | 30 | 125 | - | - |
| KVGF 15 8" | 6 | 35 | 71 | - | - | 125 | 37 | 45 | ||
| KVGF 15 8" | 8 | 35 | - | - | 71 | - | - | 125 | 45 | 55 |
| KVGF 20 8" | 2 | 48 | 18.5 | 22.5 | 96 | 30 | 33.5 | 168 | 30 | 45 |
| KVGF 20 8" | 4 | 48 | 22.5 | 30 | 96 | 30 | 45 | 168 | - | - |
| KVGF 20 8" | 6 | 48 | - | - | 96 | 168 | - | 75 | ||
| KVGF 20 8" | 8 | 48 | - | - | 96 | - | - | 168 | 75 | 90 |
پمپ دنده ای ایران تولید مدل VG
این سری از پمپ های ایران تولید نیز دنده خارجی بوده که دارای ورودی و خروجی افقی و اتصالات رزوه ای می باشد که در مدل های VG2 سایز ½ اینچ، VG3 سایز 1 اینچ، VG4 سایز 1.1/4 اینچ، VG5 سایز 1.1/2 اینچ، VG6 سایز 2 اینچ و VG6 N سایز 2 اینچ تولید می شود که بسته به سایز و توان محرک خود می تواند تا 20 مترمکعب در ساعت دبی و 8 بار فشار ایجاد کند.
جدول مشخصات فنی پمپ دنده خارجی ایران تولید سری VG
جدول ابعاد و اندازه پمپ دنده ای VG ایران تولید
جدول مشخصات فنی پمپ دنده خارجی ایران تولید سری VG
| مدل | فشار (بار) | دبی در 300 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات | دبی در 400 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات | دبی در 700 دور در دقیقه (مترمکعب در ساعت) | توان کیلووات | توان کیلووات |
|---|---|---|---|---|---|---|---|---|---|---|
| سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | |||||
| VGF 6 2" | 2 | 1.2 | - | 0.55 | 1.5 | - | 0.75 | 2.4 | - | 1.1 |
| VGF 6 2" | 5 | 1.2 | - | 0.75 | 1.5 | - | 1.1 | 2.4 | - | 1.8 |
| VGF 6 2" | 8 | 1.2 | - | 1.1 | 1.5 | - | 1.5 | 2.4 | - | 2.2 |
| VGF 7 2.1/2" | 2 | 1.8 | - | 0.75 | 3.2 | - | 1.1 | 5.1 | - | 1.5 |
| VGF 7 2.1/2" | 5 | 1.8 | - | 1.1 | 3.2 | - | 1.5 | 5.1 | - | 2.2 |
| VGF 7 2.1/2" | 8 | 1.8 | - | 1.5 | 3.2 | - | 2.2 | 5.1 | - | 3 |
| VGF 8 3" | 2 | 3 | - | 1.1 | 3.8 | - | 1.5 | 6 | - | 2.2 |
| VGF 8 3" | 5 | 3 | - | 1.5 | 3.8 | - | 2.2 | 6 | - | 3 |
| VGF 8 3" | 8 | 3 | - | 2.2 | 3.8 | - | 3 | 6 | - | 4 |
| VGF 9 4" | 2 | 4.5 | - | 1.5 | 5.7 | - | 2.2 | |||
| VGF 9 4" | 5 | 4.5 | - | 2.2 | 5.7 | - | 3 | |||
| VGF 9 4" | 8 | 4.5 | - | 3 | 5.7 | - | 4 | |||
| VGF 10 4" | 2 | 8.4 | - | 2.2 | 11.1 | - | 3 | |||
| VGF 10 4" | 5 | 8.4 | - | 3 | 11.1 | - | 4 | |||
| VGF 10 4" | 8 | 8.4 | - | 4 | 11.1 | - | 5.5 | |||
| VGF 20 8" | 2 | 15.5 | - | 4 | 20 | - | 5.5 | |||
| VGF 20 8" | 5 | 15.5 | - | 5.5 | 20 | - | 7.5 | |||
| VGF 20 8" | 8 | 15.5 | - | 7.5 | 20 | - | 11 |
جدول ابعاد و اندازه پمپ VG ایران تولید
| مدل پمپ | A | B | C | D | E | F | G | H | h | I | J | K | L | M | N | O | d | وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VG 2 | 0 | 36 | 82 | 94 | 12 | 11 | 94 | 88.85 | 67 | 1/2" | 22 | 6*6 | 128 | 50 | 155 | 25 | 16 | 4 |
| VG 3 | 0 | 63 | 102 | 116 | 14 | 15 | 114 | 112.5 | 82 | 1" | 25 | 6*6 | 163.5 | 79 | 180 | 30 | 20 | 9.2 |
| VG 4 | 36 | 80 | 102 | 116 | 14 | 15 | 114 | 112.5 | 82 | 1.1/4" | 25 | 6*6 | 163.5 | 88 | 190 | 30 | 20 | 11.4 |
| VG 5 | 40 | 80 | 132 | 146 | 14 | 20 | 134 | 140 | 102 | 1.1/2" | 35 | 8*8 | 200 | 93 | 230 | 40 | 25 | 16.8 |
| VG 6 | 40 | 88 | 130 | 160 | 14 | 25 | 152 | 172 | 125 | 2" | 35 | 8*8 | 242 | 105 | 242 | 40 | 25 | 25.5 |
مزایای پمپ دنده ای ایران تولید
- کیفیت ساخت بالا
- تنوع بالا در متریال
- تنوع بالا در مدل و سایز
- دارای ژاکت حرارتی
- قیمت مناسب
- دبی و فشار مناسب
- تعمیر و نگهداری آسان
کاربرد پمپ های دنده خارجی ایران تولید
- صنایع غذایی و دارویی جهت انتقال مواد غلیظ و ویسکوز بالا نظیر انواع سس، تفاله میوه و سایر مواد
- صنایع پتروشیمی جهت انتقال انواع سوخت، قیر و سایر مواد نفتی
- جهت روغن کاری تجهیزات صنعتی
- صنایع رنگ و رزین

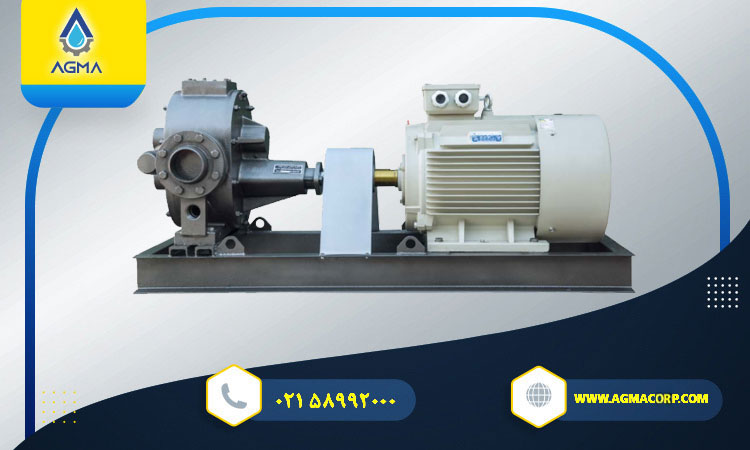

نصب و راه اندازی پمپ دنده خارجی ایران تولید
- بسته به ویسکوزیته سیال سرعت مناسب پمپ انتخاب شود. برای ویسکوزیته بالا و سیالات غلیظ از سرعت پایین و برای ویسکوزیته پایین و سیالات رفیق از سرعت بالا استفاده شود.
- برای جلوگیری از ورود ذرات جامد و اشیا ریز از توری دانه ریز در ابتدای لوله مکش استفاده شود.
- توصیه می شود از زانوی 45 درجه با فاصله حداقل 1 متر از دهانه خروجی پمپ استفاده شود تا پمپ با صدای کمتر و الکتروموتور با آمپر کمتری کار کند.
- ابتدا از خط ورودی و پمپ را هواگیری کرده و از پر بودن پمپ و لوله مکش از سیال مطمئن بوده و سپس الکتروپمپ را راه اندازی کنید.
- برای جلوگیری از هزینه های زیاد و جهت سرویس دوره ای هر چند وقت یکبار بوش های پمپ را بازدید کنید و در صورت وجود لقی بیشتر از 0.5 میلیمتر اقدام به تعویض بوش ها کنید.
لیست قیمت پمپ های دنده ای ایران تولید
با عرض پوزش کلیه قیمت ها تغییر کرده است، جهت استعلام قیمت خرید با کارشناسان فروش تماس بگیرید.
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | قیمت پمپ دنده ای ایران تولید مدل HF 3 | 1,080,000 |
| 2 | قیمت پمپ دنده ای ایران تولید مدل HF 4 | 1,200,000 |
| 3 | قیمت پمپ دنده ای ایران تولید مدل HF 5 | 1,550,000 |
| 4 | قیمت پمپ دنده ای ایران تولید مدل HF 6 | 1,800,000 |
| 5 | قیمت پمپ دنده ای ایران تولید مدل HF 3 P | 1,200,000 |
| 6 | قیمت پمپ دنده ای ایران تولید مدل HF 4 P | 1,300,000 |
| 7 | قیمت پمپ دنده ای ایران تولید مدل HF 5 P | 1,680,000 |
| 8 | قیمت پمپ دنده ای ایران تولید مدل HF 6 P | 1,920,000 |
| 9 | قیمت پمپ دنده ای ایران تولید مدل WHF 3 | 1,800,000 |
| 10 | قیمت پمپ دنده ای ایران تولید مدل WHF 4 | 2,220,000 |
| 11 | قیمت پمپ دنده ای ایران تولید مدل WHF 5 | 2,460,000 |
| 12 | قیمت پمپ دنده ای ایران تولید مدل WHF 6 | 3,000,000 |
| 13 | قیمت پمپ دنده ای ایران تولید مدل BHF 3 | 8,800,000 |
| 14 | قیمت پمپ دنده ای ایران تولید مدل BHF 4 | 9,500,000 |
| 15 | قیمت پمپ دنده ای ایران تولید مدل BHF 5 | 10,300,000 |
| 16 | قیمت پمپ دنده ای ایران تولید مدل BHF 6 | 13,100,000 |
| 17 | قیمت پمپ دنده ای ایران تولید مدل SHF 3 | 8,800,000 |
| 18 | قیمت پمپ دنده ای ایران تولید مدل SHF 4 | 9,500,000 |
| 19 | قیمت پمپ دنده ای ایران تولید مدل SHF 5 | 10,300,000 |
| 20 | قیمت پمپ دنده ای ایران تولید مدل SHF 6 | 13,100,000 |
| 21 | قیمت پمپ دنده ای ایران تولید مدل GF 4 | 2,650,000 |
| 22 | قیمت پمپ دنده ای ایران تولید مدل GF 5 | 2,750,000 |
| 23 | قیمت پمپ دنده ای ایران تولید مدل GF 6 | 4,200,000 |
| 24 | قیمت پمپ دنده ای ایران تولید مدل GF 7 | 4,550,000 |
| 25 | قیمت پمپ دنده ای ایران تولید مدل GF 8 | 5,950,000 |
| 26 | قیمت پمپ دنده ای ایران تولید مدل GF 9 | 6,600,000 |
| 27 | قیمت پمپ دنده ای ایران تولید مدل GF 10 | 13,000,000 |
| 28 | قیمت پمپ دنده ای ایران تولید مدل GF 15 | 28,800,000 |
| 29 | قیمت پمپ دنده ای ایران تولید مدل VGF 4 | 3,250,000 |
| 30 | قیمت پمپ دنده ای ایران تولید مدل VGF 5 | 3,350,000 |
| 31 | قیمت پمپ دنده ای ایران تولید مدل VGF 6 | 4,680,000 |
| 32 | قیمت پمپ دنده ای ایران تولید مدل VGF 7 | 5,050,000 |
| 33 | قیمت پمپ دنده ای ایران تولید مدل VGF 8 | 6,600,000 |
| 34 | قیمت پمپ دنده ای ایران تولید مدل VGF 9 | 7,200,000 |
| 35 | قیمت پمپ دنده ای ایران تولید مدل VGF 20 | تماس بگیرید |
| 36 | قیمت پمپ دنده ای ایران تولید مدل KVGF 6 | 7,450,000 |
| 37 | قیمت پمپ دنده ای ایران تولید مدل KVGF 7 | 8,400,000 |
| 38 | قیمت پمپ دنده ای ایران تولید مدل KVGF 8 | 9,600,000 |
| 39 | قیمت پمپ دنده ای ایران تولید مدل KVGF 9 | 10,800,000 |
| 40 | قیمت پمپ دنده ای ایران تولید مدل KVGF 10 | تماس بگیرید |
| 41 | قیمت پمپ دنده ای ایران تولید مدل KVGF 15 | تماس بگیرید |
| 42 | قیمت پمپ دنده ای ایران تولید مدل KVGF 20 | تماس بگیرید |
| 43 | قیمت پمپ دنده ای ایران تولید مدل VG 1 | تماس بگیرید |
| 44 | قیمت پمپ دنده ای ایران تولید مدل VG 2 | 1,620,000 |
| 45 | قیمت پمپ دنده ای ایران تولید مدل VG 3 | 1,750,000 |
| 46 | قیمت پمپ دنده ای ایران تولید مدل VG 4 | 1,920,000 |
| 47 | قیمت پمپ دنده ای ایران تولید مدل VG 5 | 2,400,000 |
| 48 | قیمت پمپ دنده ای ایران تولید مدل VG 6 | 3,100,000 |
| 49 | قیمت پمپ دنده ای ایران تولید مدل VG 6 - N | 4,800,000 |
در صورت اطلاع از موجودی و قیمت به روز این محصول و همچنین دریافت مشاوره تخصصی و انتخاب صحیح پمپ های دنده خارجی ایران تولید با کارشناسان شرکت آریا گشتاور مانا (آگما) تماس حاصل فرمایید.
نقد و بررسی‌ها
هیچ دیدگاهی برای این محصول نوشته نشده است.
