محاسبه ظرفیت و دبی دوزینگ پمپ – فرمول و مثال عددی
دوزینگ پمپ‌ها نقش حیاتی در صنایع مختلفی مانند آب و فاضلاب، داروسازی، پتروشیمی و فرآیندهای شیمیایی دارند. عملکرد صحیح این پمپ‌ها وابسته به توانایی آن‌ها در تزریق دقیق حجم مشخصی از مایع با فشار مناسب است. انتخاب درست ظرفیت و دبی پمپ فقط کارایی سیستم را تضمین نمی‌کند، بلکه باعث کاهش هزینه‌ها و افزایش طول عمر تجهیزات می‌شود.
در این مقاله، به‌صورت گام‌به‌گام و کاربردی به بررسی مفهوم دبی و ظرفیت دوزینگ پمپ، مراحل محاسبه فشار و دبی، فرمول‌های محاسبه دبی و هد، مثال‌های عددی، نکات کلیدی در انتخاب و خرید و روش‌های تنظیم دبی می‌پردازیم. بامطالعه این راهنما، قادر خواهید بود پمپ مناسبی برای نیازهای صنعتی خود انتخاب کرده و عملکرد سیستم تزریق را بهینه کنید.

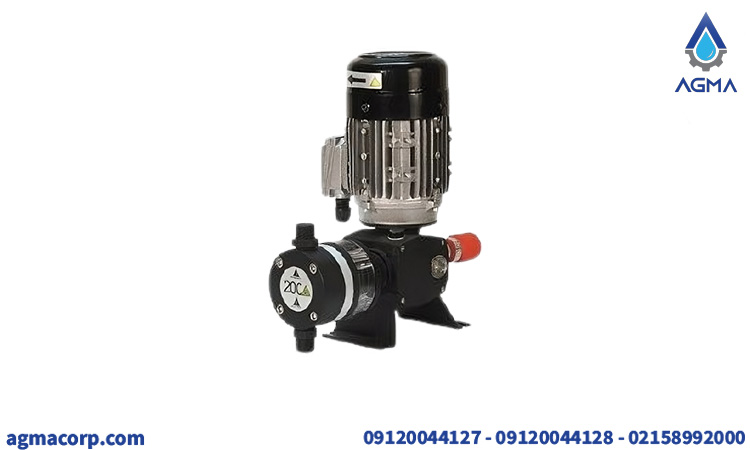

مفهوم دبی و ظرفیت در دوزینگ پمپ
دبی دوزینگ پمپ به مقدار حجمی از مایع گفته می‌شود که پمپ در واحد زمان اکثرا لیتر بر دقیقه یا مترمکعب بر ساعت به سیستم تزریق می‌کند. ظرفیت پمپ نیز بیانگر توانایی کلی پمپ برای انتقال مایع با حجم و فشار مشخص است.
درک تفاوت بین دبی مکانیکی و دبی واقعی بسیار مهم خواهد بود. دبی مکانیکی (Qm) نشان‌دهنده حجم مایع جابجا شده توسط پمپ بدون در نظر گرفتن افت فشار و راندمان است، درحالی‌که دبی واقعی (Qa) مقدار واقعی مایع تزریق‌شده را با لحاظ کردن راندمان و افت مسیر نشان می‌دهد. بیشتر دبی واقعی کمتر از دبی مکانیکی است و باید در محاسبات نهایی لحاظ شود.
تعیین دبی دقیق و کنترل‌شده، تضمین‌کننده تزریق یکنواخت و قابل‌اطمینان مواد شیمیایی در فرآیندهای صنعتی است. به‌ویژه در صنایع حساس مانند داروسازی و پتروشیمی، دبی دقیق می‌تواند از هدر رفت مواد و آسیب به تجهیزات جلوگیری کند و عملکرد فرآیند را بهینه خواهد کرد.

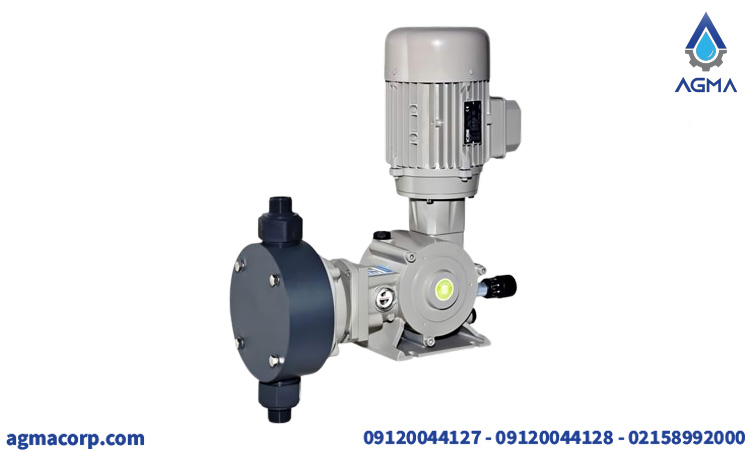

مراحل محاسبه فشار و دبی دوزینگ پمپ
برای اطمینان از عملکرد دقیق و پایدار دوزینگ پمپ‌ها، محاسبه صحیح فشار و دبی پمپ ضروری است. این محاسبات به مهندسین و اپراتورها کمک می‌کند تا پمپ مناسب را با توجه به نیاز فرآیند انتخاب کنند و از مشکلاتی مانند تزریق ناقص، برگشت مایع یا آسیب به تجهیزات جلوگیری شود.
مراحل محاسبه فشار و دبی دوزینگ پمپ شامل تعیین مشخصات پمپ، مشخصات نیروی پمپ، محاسبه فشار نهایی، محاسبه دبی واقعی و مکانیکی، و تنظیم و کالیبراسیون دبی است. هر مرحله اهمیت خاص خود را دارد و رعایت دقیق آن‌ها باعث می‌شود پمپ با راندمان بالا و دبی مطلوب کار کند.
در ادامه، هر یک از این مراحل به‌صورت جزئی بررسی خواهد شد و مثال‌های عددی و فرمول‌های کاربردی برای درک بهتر ارائه می‌شوند. این رویکرد گام‌به‌گام به شما امکان می‌دهد بدون اشتباه، فشار و دبی مناسب برای هر نوع دوزینگ پمپ را محاسبه کنید.
تعیین مشخصات پمپ
ابتدا باید دبی مطلوب و فشار موردنیاز برای فرآیند مشخص شود. دبی مناسب بر اساس میزان مایعی که باید تزریق شود تعیین‌شده و فشار موردنیاز بسته به ویژگی‌های فیزیکی مایع و ویسکوزیته آن تعیین خواهد شد. مایعات غلیظ و با ویسکوزیته بالا نیازمند فشار بیشتر برای تزریق هستند.
محاسبه فشار پمپ
فشار نهایی موردنیاز پمپ شامل فشار هیدرو استاتیک، فشار جوی و افت مسیر است. فشار هیدرو استاتیک با فرمول زیر محاسبه می‌شود:
P = ρ × g × h + Ps
که در آن:
– P: فشار نهایی پمپ (پاسکال)
– ρ: چگالی مایع (کیلوگرم بر مترمکعب)
– g: شتاب گرانش (متر بر ثانیه مربع)
– h: ارتفاع تزریق (متر)
– Ps: فشار جوی (حدود 101325 پاسکال)
این فشار، مبنای تعیین هد کل پمپ و انتخاب مناسب‌ترین مدل دوزینگ است.
محاسبه دبی
دبی پمپ می‌تواند به دو صورت مکانیکی و واقعی محاسبه شود. دبی مکانیکی Qm با استفاده از حجم جابجایی پیستون و تعداد کو رس‌ها در دقیقه به دست می‌آید:
Q = Vstroke × N
که در آن:
– Q: دبی (مترمکعب در دقیقه یا لیتر بر دقیقه)
– Vstroke: حجم جابجایی پیستون
– N: تعداد کو رس‌های رفت و برگشتی در دقیقه
دبی واقعی Qa با در نظر گرفتن راندمان پمپ و افت مسیر محاسبه می‌شود:
Qa = Q × η
که η راندمان پمپ است.
مثال عددی جامع
فرض کنید مایعی با چگالی 1000 کیلوگرم بر مترمکعب از ارتفاع 10 متر تزریق می‌شود، طول مسیر لوله 20 متر، افت فشار اتصالات 5 متر، حجم جابجایی پیستون 0.001 مترمکعب و تعداد کورس‌ها 50 در دقیقه است.
ابتدا هد کل محاسبه می‌شود:
H = 10 + (20 × 0.105) + 5 = 17.1 متر
فشار کل:
P = ρ × g × H = 1000 × 9.81 × 17.1 = 167751 پاسکال ≈ 1.68 بار
دبی مکانیکی:
Q = 0.001 × 50 = 0.05 مترمکعب بر دقیقه = 50 لیتر بر دقیقه
با در نظر گرفتن راندمان 90٪:
Qa = 0.9 × 50 = 45 لیتر بر دقیقه
این مثال جامع، هم فشار و هم دبی واقعی را در کنار هم نشان می‌دهد و درک عمیق‌تری از عملکرد پمپ ایجاد می‌کند.

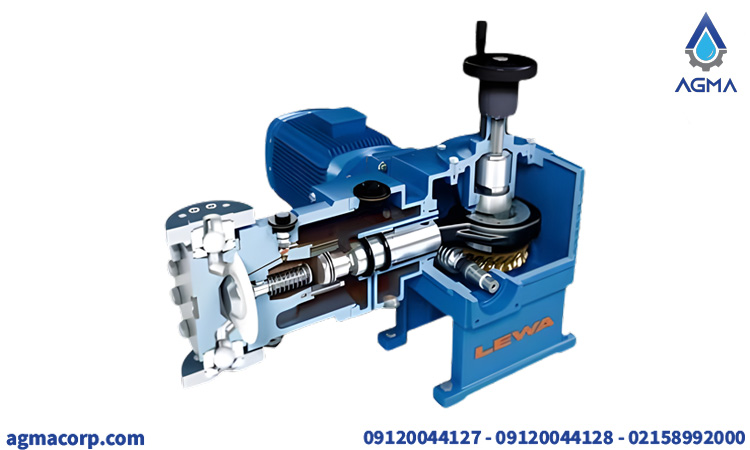

فرمول‌های محاسبه دبی و هد دوزینگ پمپ
محاسبه دقیق دبی و هد (ارتفاع یا فشار تزریق) دوزینگ پمپ از مهم‌ترین مراحل طراحی و بهره‌برداری سیستم‌های تزریق است. دانستن این مقادیر به شما کمک می‌کند تا پمپ مناسبی انتخاب کنید، از هدر رفت مواد جلوگیری شده و فرآیند به‌صورت یکنواخت و مطمئن اجرا شود.
فرمول‌های محاسبه دبی و هد پمپ، ابزار اصلی مهندسین و اپراتورها برای تعیین ظرفیت و فشار موردنیاز سیستم هستند. این فرمول‌ها شامل محاسبه فشار کل پمپ، دبی بر اساس جابجایی پیستون و هد کل پمپ می‌شوند و به شما امکان می‌دهند تا با در نظر گرفتن شرایط عملیاتی و ویژگی‌های مایع، مقادیر دقیق را به دست آورید.
در ادامه، این فرمول‌ها به همراه توضیح کاربرد و مثال‌های عددی برای درک بهتر ارائه شده‌اند تا بتوانید محاسبات خود را به‌صورت عملی و بدون اشتباه انجام دهید.
فرمول محاسبه فشار کلی پمپ
Ptotal = ρ × g × h + Ps + ΔP
که ΔP افت فشار مسیر لوله‌ها و اتصالات بوده و این فرمول پایه‌ای برای انتخاب پمپ با ظرفیت کافی است.
فرمول محاسبه دبی بر اساس جابجایی پیستون
Q = Vstroke × N
که در آن Vstroke حجم جابجایی کورس پیستون یا دیافراگم و N تعداد کورس‌ها در دقیقه است.
محاسبه هد کل پمپ
H = h + (L × 0.105) + P
که در آن h ارتفاع تزریق، L طول مسیر لوله و P افت فشار ناشی از شیرآلات و اتصالات است. این هد کل فشار لازم برای پمپ را تعیین می‌کند.
نکات برای تنظیم و کالیبراسیون دبی
- استفاده از پیچ میکرومتر یا سیستم‌های الکترونیکی برای تنظیم دقیق طول کورس پیستون یا دیافراگم.
- اهمیت سنجش دقیق دبی واقعی با راندمان و شرایط عملیاتی متغیر.
- تنظیم دبی باید بر اساس نیاز واقعی فرآیند و شرایط کارگاهی انجام شود.

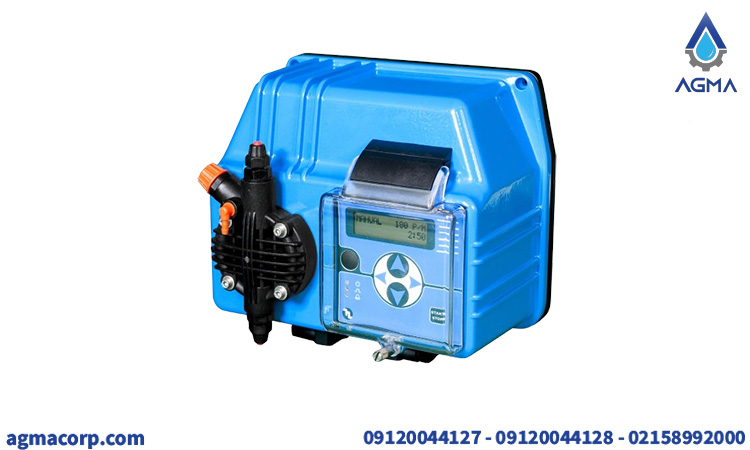

نکات کلیدی در انتخاب و خرید دوزینگ پمپ
انتخاب و خرید دوزینگ پمپ مناسب، فقط به ظرفیت و دبی پمپ وابسته نیست، بلکه شرایط عملیاتی، نوع سیال و دوام تجهیزات نیز نقش تعیین‌کننده‌ای دارند. یک انتخاب صحیح باعث افزایش بهره‌وری، کاهش هزینه‌های نگهداری و تضمین عملکرد پایدار سیستم می‌شود.
در این مسیر، توجه به پارامترهای مهمی مانند فشار کاری پمپ نسبت به فشار خط، جنس بدنه و قطعات داخلی، روش‌های تنظیم دبی و نوع هد مورداستفاده برای تزریق مواد شیمیایی، خواص و ویژگی های سیال نظیر ویسکوزیته، PH و دما ضروری است. رعایت این نکات، موجب عملکرد مطمئن و طول عمر بالای پمپ می‌شود و از مشکلات احتمالی در فرآیندهای صنعتی جلوگیری می‌کند.
در ادامه، مهم‌ترین نکات کلیدی که هنگام خرید و نصب دوزینگ پمپ باید در نظر گرفته شوند، به‌تفصیل بررسی شده‌اند. این نکات به شما کمک می‌کنند تا پمپ مناسب با نیازهای خود را با بالاترین کارایی و بهینه‌ترین هزینه انتخاب کنید.

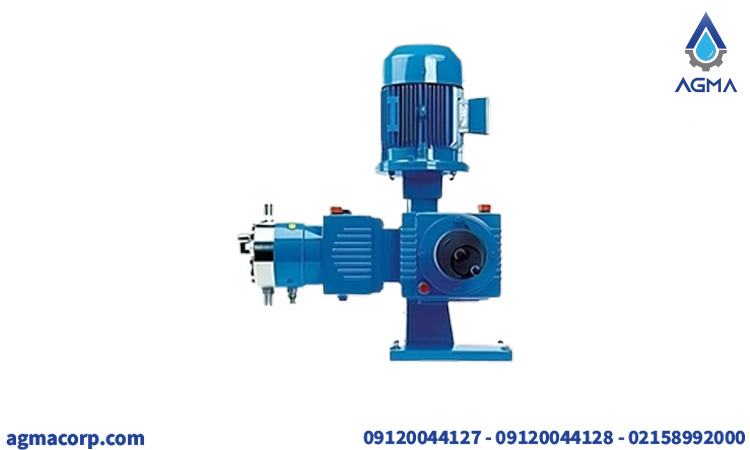

اهمیت فشار کاری پمپ نسبت به فشار خط
پمپ‌های دوزینگ باید فشار کاری بالاتری از فشار موجود در خط داشته باشند، اغلب حداقل 20 درصد بیشتر، تا عملکرد پایدار و دبی دقیق تضمین شود. فشار کافی از برگشت مایع جلوگیری کرده و ایمنی سیستم را حفظ می‌کند.
متریال سازنده و دوام پمپ
برای مایعات خورنده یا غلیظ، استفاده از مواد مقاوم مانند PVDF یا استیل ضدزنگ توصیه می‌شود. جنس مناسب بدنه و قطعات داخلی پمپ مستقیما بر دوام، کارایی و طول عمر تجهیزات تاثیرگذار است.
روش‌های تنظیم دبی در دوزینگ پمپ‌ها
در مدل‌های مکانیکی، تغییر طول کورس پیستون یا سرعت حرکت پمپ رایج است. مدل‌های دیجیتال با کنترل الکترونیکی، امکان تنظیم دقیق‌تر و آسان‌تر دبی را فراهم می‌کنند و در فرآیندهای حساس کاربرد ویژه‌ای دارند.
انتخاب هد برای تزریق مواد شیمیایی
- نوع ماده شیمیایی و سازگاری آن با هد
- دبی و نرخ تزریق موردنیاز
- فشار تزریق و کنترل آن
- دمای مواد شیمیایی و شرایط محیطی
- رعایت ایمنی و محیط‌زیست
- انعطاف‌پذیری هد بسته به نوع سیالات
- هزینه و بودجه مدنظر
جمع‌بندی
بررسی نحوه محاسبه فشار و دبی دوزینگ پمپ و تاثیر آن بر روی قیمت و انتخاب صحیح پمپ انکارناپذیر است. انتخاب دقیق مشخصات پمپ، هد مناسب و در نظر گرفتن فشار و دبی واقعی، موجب صرفه‌جویی در هزینه و زمان، افزایش بهره‌وری و تضمین عملکرد پایدار سیستم می‌شود.
سوالات متداول
- تفاوت بین دبی اسمی و دبی واقعی در دوزینگ پمپ چیست؟
دبی اسمی همان مقداری است که تولیدکننده روی پمپ درج می‌کند و اکثرا بر اساس شرایط ایده‌آل آزمایشگاهی تعیین می‌شود. اما دبی واقعی، میزان حجمی از مایع است که در شرایط واقعی کاری (با در نظر گرفتن افت فشار، ویسکوزیته مایع و راندمان پمپ) تزریق می‌شود. در بیشتر موارد، دبی واقعی کمی کمتر از دبی اسمی است.
- چگونه می‌توان فشار مناسب برای دوزینگ پمپ را تعیین کرد؟
فشار موردنیاز باید بر اساس ارتفاع تزریق، طول مسیر لوله، ویسکوزیته سیال، افت فشار ناشی از اتصالات و فشار خط اصلی محاسبه شود. برای اطمینان از عملکرد مطمئن، فشار کاری پمپ باید حداقل ۲۰ تا ۳۰ درصد بیشتر از فشار کل سیستم باشد.
- آیا نوع مایع روی انتخاب پمپ تاثیر دارد؟
بله، نوع و ویژگی‌های فیزیکی مایع مانند چگالی، دما و ویسکوزیته تاثیر مستقیم بر انتخاب متریال بدنه، نوع دیافراگم و توان پمپ دارند. مایعات خورنده یا غلیظ نیازمند پمپ‌هایی با جنس مقاوم‌تر و توان بالاتر هستند.
- چه عواملی باعث کاهش دبی واقعی پمپ می‌شوند؟
عواملی مانند وجود حباب هوا در لوله، گرفتگی فیلتر، افت مسیر زیاد، تنظیم نادرست کورس پیستون و دیافراگم یا افت فشار در لوله‌ها می‌تواند باعث کاهش دبی واقعی شود. سرویس منظم و هواگیری سیستم از اهمیت زیادی برخوردار است.
- چگونه می‌توان دبی دوزینگ پمپ را تنظیم کرد؟
در مدل‌های دستی، با تغییر طول کورس پیستون یا سرعت موتور می‌توان دبی را تنظیم کرد. در مدل‌های دیجیتال، تنظیم از طریق کنترلر الکترونیکی و نمایشگر انجام می‌شود که دقت بیشتری دارد.
- آیا نصب دوزینگ پمپ نیاز به تجهیزات خاصی دارد؟
برای عملکرد صحیح، وجود فیلتر مکش، شیر یک‌طرفه، فشارشکن و سیستم هواگیری الزامی است. نصب پمپ باید به‌گونه‌ای انجام شود که در مسیر مکش، حداقل افت فشار و کمترین پیچ‌خوردگی در لوله وجود داشته باشد.
- عمر مفید دوزینگ پمپ چقدر است؟
عمر پمپ به کیفیت ساخت، نوع مایع و شرایط کاری بستگی دارد. در حالت استاندارد، با نگهداری مناسب، پمپ‌های باکیفیت می‌توانند بین ۵ تا ۱۰ سال عمر مفید داشته باشند.
