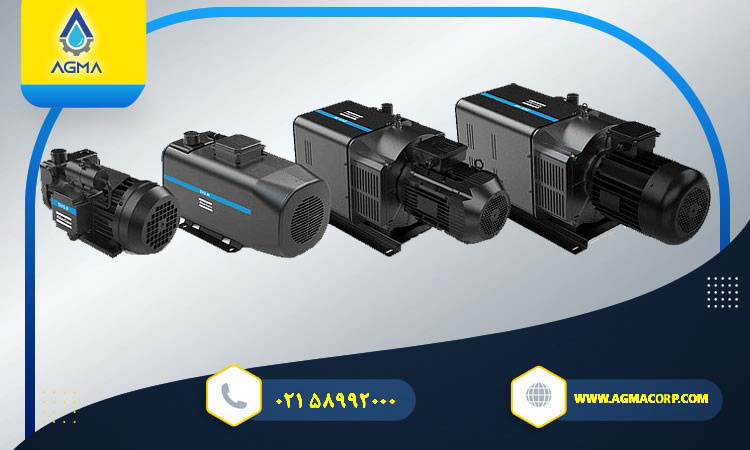

پمپ وکیوم خشک روتاری وین Rotary Vane

پمپ وکیوم خشک روتاری وین یکی از رایج‌ترین تجهیزات ایجاد خلأ در صنایع عمومی است که بر پایه مکانیزم جابجایی مثبت کار می‌کند. در این پمپ وکیوم، یک روتور خارج از مرکز به همراه پره‌های لغزنده، با تغییر حجم محفظه، فرآیند مکش و تخلیه گاز را انجام می‌دهد. در نوع خشک، مسیر گاز کاملاً بدون روغن بوده و آلودگی روغنی وارد سیستم نمی‌شود. این ویژگی آن را برای کاربردهای نیازمند هوای تمیز و خلأ پایدار مناسب می‌سازد. طراحی ساده، ابعاد فشرده و هزینه اقتصادی، روتاری وین خشک را به گزینه‌ای کاربردی برای خلأ پایین تا متوسط تبدیل کرده است.

❓پمپ وکیوم خشک روتاری وین  Rotary Vaneچیست؟

پمپ وکیوم خشک روتاری وین (Dry Rotary Vane Vacuum Pump) یکی از رایج‌ترین تجهیزات ایجاد خلأ در صنایع مدرن است که بدون استفاده از روغن، خلأیی تمیز، پایدار و قابل‌اطمینان تولید می‌کند. این پمپ با بهره‌گیری از پره‌های متحرک و روتور خارج از مرکز، هوا را فشرده و تخلیه می‌کند و در محدوده خلأ خشن تا متوسط عملکرد مؤثری دارد. حذف روغن باعث کاهش هزینه‌های نگهداری، حذف آلودگی محیطی و افزایش ایمنی فرآیند می‌شود. به همین دلیل، این پمپ انتخابی مناسب برای خطوط تولید صنعتی، بسته‌بندی خشک، ماشین‌آلات CNC، صنایع پزشکی غیرحساس و الکترونیک است.

🎯فروش پمپ وکیوم خشک روتاری وین Rotary

 ما در شرکت  آریا گشتاور مانا (آگما) به‌صورت تخصصی در زمینه فروش پمپ وکیوم خشک روتاری وین در مدل‌ها و ظرفیت‌های متنوع فعالیت می‌کند. وکیوم پمپ‌های خشک با حذف کامل روغن از محفظه کاری و استفاده از تیغه‌های گرافیتی خودروان‌کار، گزینه‌ای مناسب برای کاربردهای صنعتی حساس و خطوط تولید تمیز هستند. پمپ‌های ارائه‌شده توسط اگما در ظرفیت‌های مختلف از حدود ۵ تا ۱۴۰ مترمکعب بر ساعت و بالاتر عرضه می‌شوند. تنوع در مدل‌ها و برندهای متفاوت و همچنین الکتروموتورهای تک‌فاز و سه‌فاز، امکان انتخاب دقیق بر اساس نیاز فرآیند را فراهم می‌کند. قابلیت کارکرد پیوسته و خلأ پایدار، از ویژگی‌های اصلی درای وکیوم پمپ‌های روتاری وین است. کاهش هزینه‌های نگه‌داری و حذف مصرف روغن، پمپ وکیوم خشک روتاری وین را به انتخابی اقتصادی و پایدار تبدیل کرده است.

📋مشخصات فنی پمپ وکیوم خشک روتاری وین   Rotary Vane

در طراحی و انتخاب این پمپ‌ها چند شاخص فنی کلیدی مطرح است:

• دبی نامی (Nominal Flow):

ظرفیت پمپ‌های وکیوم خشک روتاری وین معمولاً در بازه حدود ۵ تا ۱۴۰ مترمکعب بر ساعت قرار دارد و برای کاربردهای صنعتی سبک تا نیمه‌سنگین کاملاً مناسب است.

• فشار نهایی (Ultimate Pressure):

سطح خلأ نهایی این پمپ‌ها عموماً بین ۱۰۰ تا ۱۵۰ میلی‌بار مطلق است که در محدوده خلأ خشن قرار می‌گیرد و برای فرآیندهایی مانند بسته‌بندی، جابجایی و هندلینگ ایده‌آل محسوب می‌شود.

• تعداد فاز الکتریکی:

مدل‌های کوچک و آزمایشگاهی به‌صورت تک‌فاز یا سه‌فاز عرضه می‌شوند، در حالی‌که مدل‌های صنعتی با ظرفیت بالاتر عمدتاً سه‌فاز هستند تا راندمان بهتر و جریان راه‌اندازی کمتری داشته باشند.

• محدوده دمای کارکرد:

محدوده دمای محیط مجاز برای کارکرد پمپ معمولاً ۵ تا ۴۰ درجه سانتی‌گراد است و در طراحی سیستم باید از ایجاد میعان بخار در داخل پمپ جلوگیری شود

📑مدل‌های پمپ وکیوم خشک روتاری وین Rotary Vane

پمپ‌های وکیوم خشک روتاری وین در مدل‌های مختلفی تولید می‌شوند تا نیازهای متنوع صنعتی و آزمایشگاهی را پوشش دهند. این مدل‌ها عمدتاً بر اساس نوع تغذیه الکتریکی و ظرفیت مکش دسته‌بندی می‌شوند.

✴️مدل‌ها از نظر نوع تغذیه

• پمپ خلاء  خشک روتاری  تک‌فاز

  • مناسب کاربردهای سبک و نیمه‌صنعتی
  • ابعاد کوچک و وزن کمتر
  • قابل استفاده در تجهیزات آزمایشگاهی، پزشکی سبک و دستگاه‌های قابل حمل
  • عمدتاً تک‌مرحله‌ای

• وکیوم پمپ خشک روتاری وین سه‌فاز

  • مناسب کاربردهای صنعتی و کارکرد مداوم
  • ظرفیت مکش بالاتر و دوام بیشتر
  • طراحی‌شده برای خطوط بسته‌بندی، سیستم‌های پنوماتیک، چاپ و CNC
  • عمدتاً تک‌مرحله‌ای

✴️دسته بندی وکیوم خشک پره دوار از نظر ظرفیت مکش

• درای وکیوم پمپ با ظرفیت پایین

  • مناسب مکش موضعی و تجهیزات کوچک
  • مصرف انرژی کمتر

• خلاء خشک روتاری با ظرفیت متوسط

  • مناسب کاربردهای عمومی صنعتی
  • تعادل بین توان، مصرف انرژی و ابعاد

• پمپ وکیوم خشک روتاری وین با ظرفیت بالا

  • مناسب خطوط تولید و سیستم‌های وکیوم مرکزی
  • طراحی مقاوم برای کارکرد پیوسته

✅ویژگی مشترک تمام پمپ‌های خلاء خشک روتاری وین

• عملکرد خشک و بدون روغن (Oil-Free)
• طراحی تک و دو‌مرحله‌ای
• خلأ نهایی معمول: تا 150 میلی‌بار مطلق
• نگهداری آسان و هزینه سرویس پایین

✅مزایا و ویژگی‌های پمپ وکیوم خشک روتاری

پمپ‌های خلاء خشک روتاری وین به دلیل طراحی بدون روغن و ساختار مکانیکی ساده، گزینه‌ای ایده‌آل برای کاربردهای صنعتی و آزمایشگاهی هستند.

1️⃣عملکرد بدون روغن Oil-Free

• هوای خروجی کاملاً تمیز و بدون آلودگی
• مناسب محیط‌های حساس و تجهیزات پزشکی

2️⃣هزینه نگهداری پایین

• حذف نیاز به تعویض روغن و فیلترهای سپراتور
• کاهش چشمگیر هزینه‌های سرویس و نگهداری

3️⃣راه‌اندازی سریع و ساده

• نصب و راه‌اندازی آسان
• مناسب کارکرد پیوسته و سیستم‌های اتوماتیک

4️⃣ساختار مکانیکی ساده و قابل اعتماد

• تیغه‌های گرافیتی با عمر نزدیک به یک سال در شرایط کاری استاندارد
• عملکرد پایدار در طول زمان

5️⃣مصرف انرژی قابل پیش‌بینی و بهینه

• بدون نوسان‌های ناشی از روانکاری یا تغییر فشار
• مناسب کاربردهای صنعتی و آزمایشگاهی

6️⃣کاهش آلودگی صوتی

• عملکرد آرام‌تر نسبت به بسیاری از پمپ‌های روغنی یا سایر انواع وکیوم

7️⃣بدون روغن:

• تیغه‌ها از گرافیت خود روانکار ساخته شده‌اند، بنابراین تماس با دیواره بدون روغن انجام می‌شود.

8️⃣کنترل اصطکاک:

• نیاز به متریال دقیق برای تیغه‌ها و استاتور به دلیل تماس خشک و روانکاری گرافیتی.

9️⃣عملکرد مشابه پمپ وکیوم روغنی:

• همان اصل حجم متغیر، اما با مزیت عدم آلودگی روغنی و نگهداری کم.

⚙️طرز کار پمپ وکیوم خشک روتاری Rotary Vane

پمپ‌های وکیوم خشک روتاری وین بر مبنای حجم متغیر کار می‌کنند و عملکرد آن‌ها مشابه پمپ‌های روغنی است، با این تفاوت که روانکاری توسط گرافیت خود تیغه‌ها انجام می‌شود و روغن در سیستم وجود ندارد.

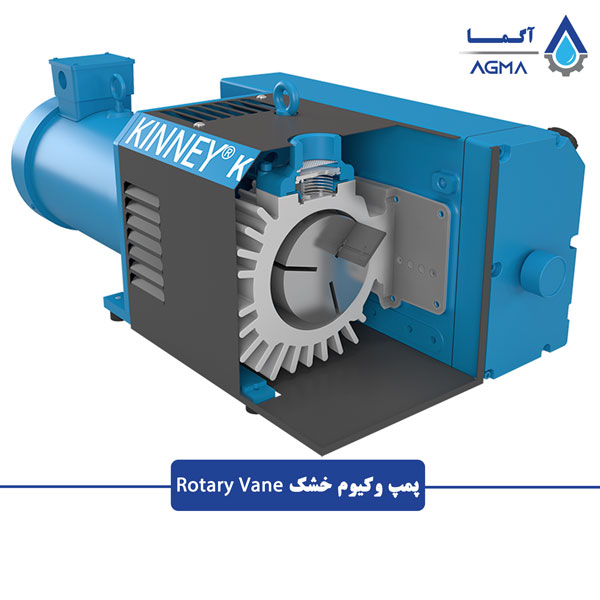

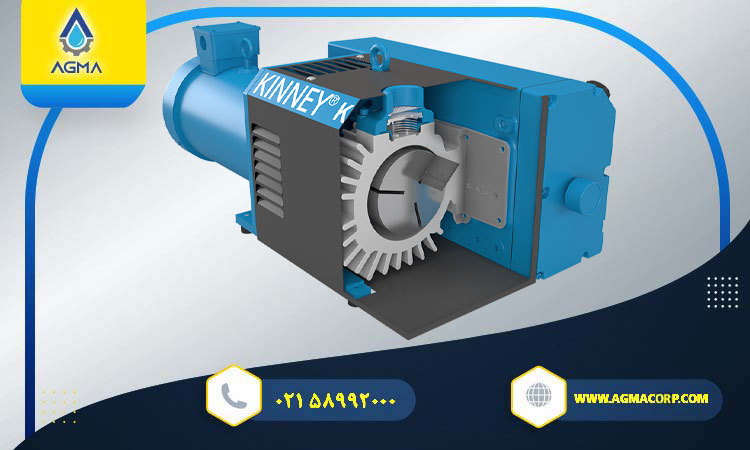

⚒️ساختار اصلی

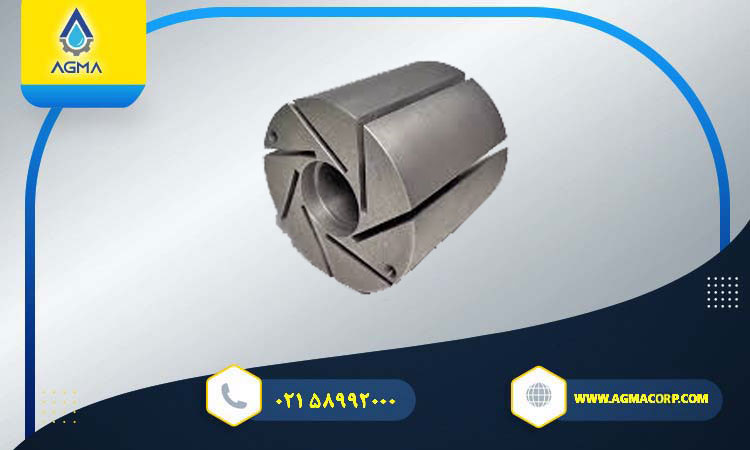

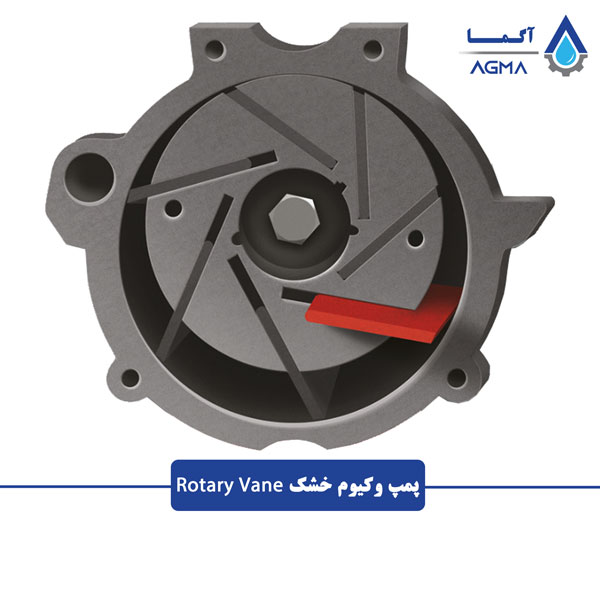

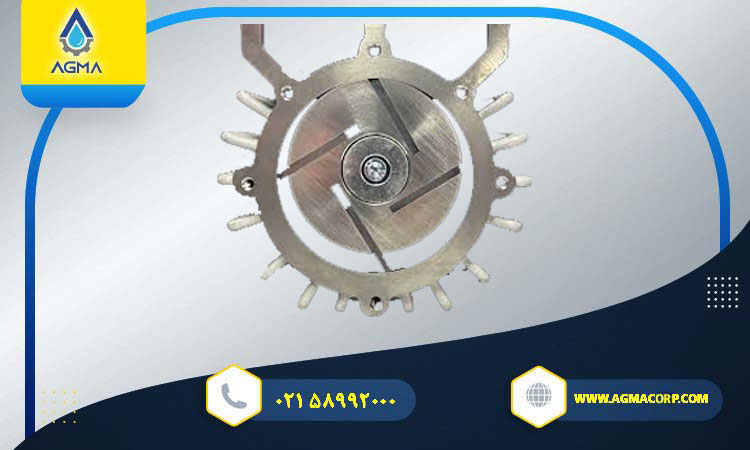

• روتور در داخل یک سیلندر (استاتور) به صورت خارج از مرکز جانمایی شده‌است.
• تیغه‌های گرافیتی (Vane) در شیارهایی بر روی روتور قرار دارند و با نیروی گریز از مرکز  از جای خود خارج شده و به دیواره سیلندر می‌چسبند.
• محفظه‌هایی با حجم مغییر بین تیغه‌ها ایجاد می‌شوند که با چرخش روتور، حجم آن‌ها تغییر می‌کند.

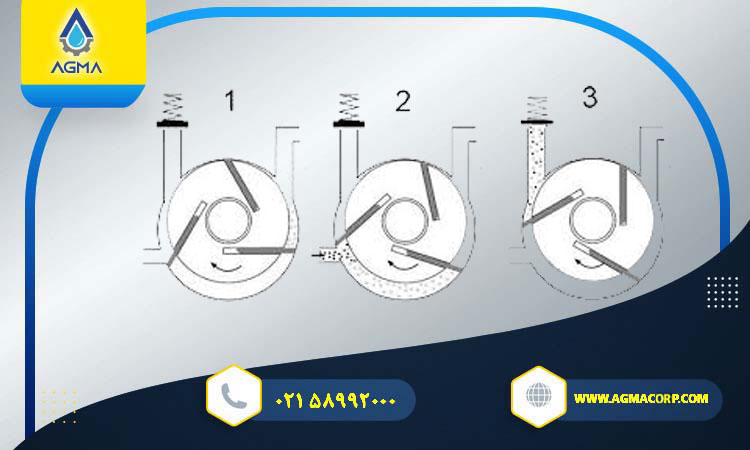

🔢 مراحل عملکرد

1️⃣ورود هوا:

در ناحیه ورودی، دوران شفت و روتور باعث می‌شود تیغه‌های گرافیتی به دیواره استاتور بچسبند و یک محفظه بسته بین تیغه‌ها تشکیل شود. با ادامه چرخش روتور، فضای بین تیغه‌ها به تدریج گسترش می‌یابد و حجم محفظه افزایش پیدا می‌کند. این افزایش حجم موجب ایجاد فشار منفی نسبی در داخل محفظه می‌شود و هوا یا گاز از سیستم به داخل کشیده می‌شود.
اختلاف فشار بین محیط ورودی و محفظه پمپ، جریان هوا را به سمت محفظه هدایت می‌کند و ورود گاز به صورت پیوسته انجام می‌شود.

2️⃣تراکم:

با ادامه چرخش روتور، محفظه بین تیغه‌ها به سمت خروجی حرکت می‌کند و حجم آن به تدریج کاهش می‌یابد. کاهش حجم باعث می‌شود گاز داخل محفظه فشرده شود و فشار آن افزایش یابد.
تیغه‌های گرافیتی، تماس با دیواره استاتور را حفظ می‌کنند تا هیچ نشتی و بازگشت گازی رخ ندهد.
این فشرده‌سازی به صورت پیوسته و هماهنگ با چرخش روتور انجام می‌شود، به طوری که جریان گاز همیشه آماده مرحله تخلیه است.

3️⃣تخلیه:

در نزدیکی دهانه‌ی خروجی پمپ وکیوم روتاری خشک، حجم محفظه به حداقل می‌رسد و گاز فشرده شده آماده خروج از اگزوز می‌شود. فشار بالای گاز در محفظه باعث می‌شود جریان گاز به سمت خروجی رانده شود.

این چرخه پیوسته تکرار می‌شود و جریان مداوم مکش و تخلیه ایجاد می‌کند.

🏭 کاربردهای پمپ وکیوم خشک روتاری Rotary Vane

پمپ‌های خشک روتاری وین در کاربردهای متنوع با خلأ متوسط استفاده می‌شوند:

🔶 صنایع بسته‌بندی مواد غذایی خشک

• مناسب برای سیستم‌های بسته‌بندی بدون روغن و آلودگی
• ایجاد خلأ یکنواخت برای مکش سیال‌گازی در کیسه‌ها یا بسته‌ها

🔶 ماشین‌آلات CNC و وکیوم فیکسچر

• نگهداری قطعات روی میز کار با خلأ پایدار
• بدون نیاز به روغن و آلوده کردن سطح قطعه

🔶 صنعت چوب و MDF

• مکش صفحات و تخته‌ها در فرآیند پرس و CNC
• مناسب محیط‌های صنعتی با گرد و غبار کم

🔶 خطوط چاپ و کاغذ

• ایجاد خلأ برای جابه‌جایی و نگهداری ورق‌ها
• جریان هوای تمیز بدون روغن برای افزایش کیفیت چاپ

🔶 سیستم‌های مکش مرکزی

• تأمین خلأ برای چند ایستگاه کاری به صورت همزمان
• کارکرد پیوسته و پایدار

🔶 تجهیزات پزشکی غیر استریل

• مکش برای دستگاه‌های آزمایشگاهی و پزشکی سبک
• عدم آلودگی روغنی و قابلیتپورتابل و قابل حمل

❓آیا پمپ وکیوم خشک روتاری نیاز به پمپ پشتیبان دارد؟

پمپ وکیوم خشک روتاری وین در اغلب کاربردهای صنعتی به پمپ پشتیبان نیاز ندارد و می‌تواند به‌تنهایی خلأ متوسط (حدود 100–150 میلی‌بار) را تأمین کند. این طراحی ساده باعث کاهش هزینه‌های اولیه و نگهداری سیستم می‌شود و بهره‌برداری از آن راحت و اقتصادی است.

🧰 نصب، نگهداری و تعمیرات پمپ وکیوم خشک روتاری وین

از مزایای اصلی پمپ خشک روتاری وین، سادگی نصب و نگهداری آن است و به دلیل نبود روغن، ریسک آلودگی محیط و زمان توقف برای سرویس کاهش می‌یابد.

🔨 نصب وکیوم روتاری وین خشک

• پمپ را روی سطح صاف و محکم قرار دهید و اطمینان حاصل کنید که تهویه کافی وجود دارد تا از گرم شدن بیش از حد جلوگیری شود.
• لوله مکش و اگزوز باید متناسب با سایز فلنچ پمپ انتخاب شود تا افت فشار غیرضروری ایجاد نشود.

🔌 نگهداری پمپ خلاء خشک مدل روتاری وین

• سرویس دوره‌ای فیلتر ورودی :

فیلتر هوا را به صورت منظم تمیز یا تعویض کنید تا از ورود گرد و غبار و ذرات به داخل پمپ جلوگیری شود.

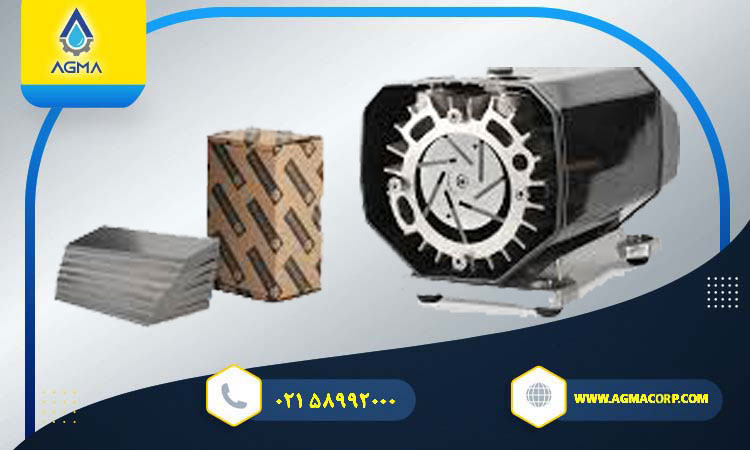

• کنترل تیغه‌های گرافیتی :

تیغه‌ها قطعات مصرفی هستند و بسته به شرایط کاری، معمولاً پس از حدود یک سال باید تعویض شوند.

• بررسی صدا و دما :

تغییرات غیرعادی صدا یا افزایش دمای بدنه می‌تواند نشانه مشکلات اولیه در بلبرینگ‌ها یا تیغه‌ها باشد.

🔧 تعمیرات وکیوم خشک روتاری

• در صورت افت خلأ، ابتدا، نشتی سیستم، سایش تیغه‌ها و سلامت یاتاقان‌ها بررسی شود.
• تعمیرات اساسی شامل تعویض تیغه‌ها، اورینگ‌ها و یاتاقان‌ها است و بهتر است توسط مرکز خدمات مجاز انجام شود.

این روند ساده نصب و نگهداری، همراه با طراحی خشک پمپ، باعث کاهش هزینه‌های عملیاتی و افزایش طول عمر پمپ می‌شود و سیستم را برای کاربردهای صنعتی و آزمایشگاهی پایدار و قابل اعتماد می‌کند.

📤جمع‌بندی

پمپ وکیوم خشک پره‌ای، یک راهکار مدرن، اقتصادی  برای ایجاد خلأ تمیز و متوسط در طیف گسترده‌ای از کاربردهای صنعتی و آزمایشگاهی است. با عدم نیاز به روغن، نگهداری آسان و عملکرد قابل اعتماد، این پمپ‌ها انتخابی هوشمندانه برای متخصصانی هستند که به دنبال افزایش بهره‌وری و کاهش هزینه‌های عملیاتی می‌باشند

 💳 قیمت پمپ وکیوم خشک روتاری وین

قیمت  خرید پمپ وکیوم خشک به عوامل متعددی بستگی دارد، از جمله:

• برند سازنده:

 برندهای معتبر اروپایی معمولاً قیمت بالاتری دارند.

• ظرفیت (دبی) :

 هرچه ظرفیت پمپ بالاتر باشد، قیمت آن نیز افزایش می‌یابد.

• توان موتور و مشخصات الکتریکی:

 مدل‌های سه‌فاز و با توان بالاتر، گران‌تر هستند.
برای دریافت استعلام قیمت دقیق و به‌روز، توصیه می‌شود با کارشناسان فروش ما در شرکت آریا گشتاور مانا تماس بگیرید.

📌سوالات متداول (FAQ)

1️⃣آیا پمپ وکیوم خشک روتاری، مدل تک مرحله و دو مرحله دارد؟

عموماً تک مرحله‌ای هستند. مفهوم “دو مرحله” بیشتر برای پمپ‌های روغنی جهت دستیابی به خلاء بسیار عمیق (فشار نهایی خیلی پایین) کاربرد دارد. هدف اصلی پمپ‌های خشک روتاری، تولید خلاء متوسط (Medium Vacuum) است و ساختار تک مرحله‌ای برای این منظور کاملاً کافی و بهینه است.

2️⃣آیا این پمپ‌ها به پمپ وکیوم پشتیبان (Backing Pump) نیاز دارند؟

خیر. این پمپ‌ها خود به عنوان پمپ اولیه (Primary Pump) عمل کرده و مستقیماً به اتمسفر تخلیه می‌کنند. در واقع، این پمپ‌ها به دلیل عملکرد تمیز (بدون روغن)، گاهی خود به عنوان پمپ پشتیبان برای سیستم‌های خلاء بالا (مانند پمپ‌های توربومولکولی) استفاده می‌شوند.

3️⃣طول عمر تیغه‌های گرافیتی چقدر است؟

طول عمر یک عدد ثابت نیست و به شرایط کاری بستگی دارد. عواملی مانند فشار کاری، تمیزی گاز ورودی، دما و تعداد دفعات روشن و خاموش شدن بر آن مؤثر است. با این حال، در شرایط استاندارد، عمر مفید آن‌ها چند هزار ساعت است و تعویض آن‌ها یک بخش عادی از سرویس‌های دوره‌ای محسوب می‌شود.

4️⃣این پمپ‌ها برای چه صنایعی مناسب هستند؟

این پمپ‌ها برای هر کاربردی که به خلاء متوسط و تمیز (بدون روغن) با هزینه نگهداری پایین نیاز دارد، ایده‌آل هستند. از جمله:

• صنایع چاپ
• بسته‌بندی (به‌ویژه مواد غذایی خشک)
• وکیوم مرکزی پزشکی و دندانپزشکی
• صنایع چوب و MDF
• سیستم‌های پنوماتیک و جابجایی قطعات (Pick & Place)

نکته مهم: برای تماس مستقیم با مواد غذایی، حتماً باید استانداردها و گواهی‌نامه‌های بهداشتی مربوط به پمپ بررسی شوند.

5️⃣تفاوت اصلی پمپ خشک و روغنی چیست؟

در پمپ خشک، محفظه کاری بدون روغن عمل می‌کند و در نتیجه گاز خروجی تمیزتر است، ولی سطح خلأ نهایی کمی بالاتر (فشار نهایی بیشتر) خواهد بود. در پمپ روغنی، از روغن برای آب‌بندی و خنک‌کاری استفاده می‌شود و امکان رسیدن به خلأ عمیق‌تر وجود دارد، اما در عوض، نگه‌داری و مدیریت روغن موضوع مهمی است.

6️⃣طول عمر تیغه‌های گرافیتی چقدر است؟

طول عمر تیغه‌ها به شرایط کار، میزان آلودگی گاز، تعداد استارت/استاپ و کیفیت فیلتر ورودی بستگی دارد، اما در شرایط نرمال، چند هزار ساعت کارکرد مفید از تیغه‌ها انتظار می‌رود و تعویض آن‌ها در سرویس‌های دوره‌ای انجام می‌شود.
