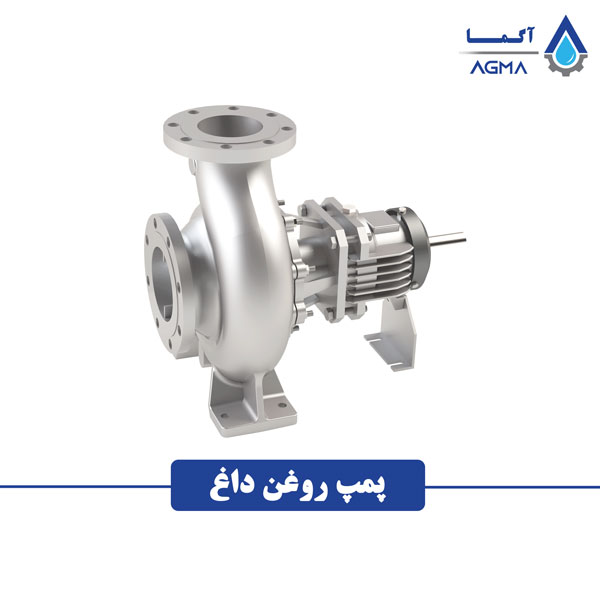

پمپ روغن داغ
پمپ اسلاری
موتور پمپ
مونو پمپ
پمپ پلیمری
پمپ پریستالتیک
پمپ اسکرو
نصب و تعمیر پمپ
پمپ سیرکولاتور خطی
پمپ آب صابون
پمپ هموژنایزر
گیربکس آویز شافت موازی
گیربکس حلزونی
گیربکس خورشیدی
گیربکس دورمتغیر واریاتور
گیربکس سایکلو
گیربکس شافت مستقیم
گیربکس صنعتی
گیربکس کرانویل پینیون
پمپ وکیوم آبی
پمپ وکیوم روغنی
بلوئر روتس
دیفیوزر هوادهی
اینورتر
دیزل ژنراتور
موتور برق
موتور برق بنزینی
موتور برق گازی
موتور برق گازوئیلی
فروش پمپ دنده ای ایران البرز
شرکت ایران البرز یکی از شرکت های موفق و نوآور در زمینه طراحی و ساخت پمپ های دنده ای و پمپ سانتریفیوژ روغن داغ می باشد. این شرکت با تکیه بر دانش فنی بومی و استفاده از تجهیزات و دستگاه های پیشرفته توانسته به یکی از تولید کنندگان موفق در زمینه ساخت پمپ دنده ای غلیظ کش و پمپ روغن داغ تبدیل شود. شرکت ایران البرز همچنین در زمینه خدمت رسانی به مشتری، مشتری مداری و پشتیبانی محصولات در سطح بالایی قرار دارد.
مشخصات فنی پمپ دنده خارجی ایران البرز
پمپ های دنده ای ایران البرز جهت انتقال و پمپاژ سیالات ویسکوز و خود روانکار که فاقد هرگونه ذرات جامد باشد مناسب می باشد. پمپ های دنده ای ایران البرز از نوع دنده خارجی بوده که از دو چرخدنده و دو شافت که یک شافت محرک و شافت دیگر متحرک بوده تشکیل شده است. با انتقال نیرو از الکتروموتور و یا الکتروگیربکس به شافت محرک دنده ها به حرکت در آماده و سیال را با فشار به بیرون پمپاژ می کند.
در این پمپ ها جهت جلوگیری از نشت سیال در انتهای شافت روی پوسته از نخ آببندی نسوز استفاده شده است و از بوش های نگدارنده روی شافت ها استفاده شده که به وسیله سیال روانکاری می شود.
پمپ های ایران البرز در سایزهای 1 اینچ تا 8 اینچ تولید می شود و بسته با دور کارکرد و توان محرک خود می تواند تا 42 مترمکعب در ساعت دبی و 8 بار فشار ایجاد کند.
تمامی مدل های تولیدی شرکت ایران الیرز دارای پوسته چدنی، دنده های فولادی آبکاری شده، محور فولادی و بوش های چدنی چدنی یا فولادی ریخته گری با پوشش و لایه برنزی استفاده می شود. همچنین به صورت سفارشی امکان ساخت پمپ با متریال استنلس استیل یا برنز نیز امکان پذیر است.
پمپ های دنده خارجی ایران البرز در مدل های TF، WTF، TFP، STF، BTF، CF، VCF تولید می شود که در ادامه به بررسی مشخصات فنی تمامی مدل ها می پردازیم.
پمپ دنده ای ایران تولید مدل TF و WTF
این سری از پمپ های دنده ای ایران البرز از نوع دنده خارجی بوده و دارای اتصالات ورودی و خروجی افقی و به صورت رزوه ای بوده و در مدل های TF3 سایز 1 اینچ، TF4 سایز 1.1/4 اینچ، TF5 سایز 1.1/2 و TF6 سایز 2 اینچ تولید می شود که بسته به سایز و توان محرک خود می تواند تا 8 مترمکعب در ساعت دبی و 5 بار فشار ایجاد کند.
همچنین این سری در مدل WTF نیز به صورت سفارشی تولید می شود که از نظر مشخصات فنی تفاوتی با مدل های HF نداشته و فقط پمپ با گلدانی جهت نصب ساده تر و اشغال کردن فضای کمتر ساخته می شود.
جدول مشخصات فنی پمپ دنده خارجی ایران البرز سری TF
| مدل | فشار (بار) | دبی در 700 دور در دقیقه (لیتر در قیقه) | توان (کیلووات) | توان (کیلووات) | دبی در 900 دور در دقیقه (لیتر در قیقه) | توان (کیلووات) | توان (کیلووات) | دبی در 1400 دور در دقیقه (لیتر در قیقه) | توان (کیلووات) | توان (کیلووات) |
|---|---|---|---|---|---|---|---|---|---|---|
| سیال رقیق | سیال غلیظ | سیال رقیق | سیال غلیظ | سیال رقیق | سیال غلیظ | |||||
| TF 3 WTF 3 | 2 | 25 | 0.37 | 0.55 | 32 | 0.55 | 0.75 | 50 | 0.75 | 1.1 |
| TF 3 WTF 3 | 5 | 25 | 0.55 | 0.75 | 32 | 0.75 | 1.1 | 50 | 1.1 | 1.5 |
| TF 4 WTF 4 | 2 | 30 | 0.55 | 0.75 | 40 | 0.75 | 1.1 | 65 | 1.1 | 1.5 |
| TF 4 WTF 4 | 5 | 30 | 0.75 | 1.1 | 40 | 1.1 | 1.5 | 65 | 1.5 | 2.2 |
| TF 5 WTF 5 | 2 | 65 | 1.1 | 1.5 | 83 | 1.5 | 2.2 | |||
| TF 5 WTF 5 | 5 | 65 | 1.5 | 2.2 | 83 | 2.2 | 3 | |||
| TF 6 WTF 6 | 2 | 103 | 2.2 | 3 | 133 | 3 | 4 | |||
| TF 6 WTF 6 | 5 | 103 | 3 | 4 | 133 | 4 | 5.5 |
پمپ دنده ای استیل و برنزی ایران البرز مدل STF و BTF
این سری از محصولات شرکت ایران البرز مشابه مدل TF بوده با این تفاوت که سری STF از متریال استنلس استیل و سری BTF از متریال برنز ساخته می شود که دارای ورودی و خروجی افقی و اتصالات رزوه ای می باشد که در مدل های STF3 و BTF3 سایز 1 اینچ، STF4 و BTF4 سایز 1.1/4 اینچ، STF5 و BTF5 سایز 1.1/2 اینچ و STF6 و BTF6 سایز 2 اینچ ساخته می شود که بسته به مدل، دور خروجی و توان انتخابی تا 4.4 مترمکعب در ساعت دبی و 2 بار فشار ایجاد می کند.
- در
- بوش
- دنده
- پوسته
- شافت متحرک
- شافت محرک
- پایه
- پیچ
- نخ گرافیت
- مهره نافی
جدول مشخصات فنی پمپ دنده خارجی ایران البرز سری STF و BTF
| مدل | فشار (بار) | دبی در 100 دور در دقیقه (لیتر در قیقه) | توان کیلووات | دبی در 300 دور در دقیقه (لیتر در قیقه) | توان کیلووات | دبی در 500 دور در دقیقه (لیتر در قیقه) | توان کیلووات |
|---|---|---|---|---|---|---|---|
| سیال غلیظ | سیال رقیق | سیال روان | |||||
| STF 3 BTF 3 | 2 | 3.5 | 0.18 | 10 | 0.25 | 17.5 | 0.37 |
| STF 4 BTF 4 | 2 | 4.5 | 0.25 | 13.5 | 0.37 | 22 | 0.55 |
| STF 5 BTF 5 | 2 | 9.5 | 0.37 | 28.5 | 0.55 | 47.5 | 0.75 |
| STF 6 BTF 6 | 2 | 14.5 | 0.75 | 43.5 | 1.5 | 72.5 | 2.2 |
جدول ابعاد و اندازه پمپ HF، SHF و BHF ایران البرز
| مدل پمپ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | R | d | وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TF 3 | 40 | 83 | 128 | 154 | 11 | 18 | 115 | 106 | 1" | 15 | 6*6 | 144 | 83 | 61 | 30 | 165 | 40 | 18 | 8 |
| TF 4 | 40 | 83 | 128 | 154 | 11 | 18 | 115 | 106 | 1.1/4" | 15 | 6*6 | 144 | 83 | 70 | 30 | 174 | 40 | 18 | 8.5 |
| TF 5 | 44 | 88 | 140 | 166 | 11 | 20 | 130 | 110 | 1.1/2" | 20 | 6*6 | 153 | 85 | 97 | 40 | 186 | 39 | 22 | 12.5 |
| TF 6 | 65 | 117 | 165 | 193 | 13 | 22 | 146 | 147.5 | 2" | 20 | 8*8 | 204 | 117.5 | 107 | 40 | 215 | 43 | 25 | 21 |
پمپ دنده ای ایران البرز مدل CF
سری CF پمپ دنده ای ایران البرز دارای اتصالات ورودی و خروجی افقی و به صورت فلنچی بوده و دارای یک سوپاپ اطمینان بر روی پمپ می باشد. این سری در مدل های CF4 سایز 1.1/4 اینچ، CF5 سایز 1.1/2، CF6 سایز 2 اینچ، CF7 سایز 2.1/2 اینچ، CF8 سایز 3 اینچ، CF9 سایز 4 اینچ و CF10 سایز 4 اینچ تولید می شود که بسته به سایز خود در بالاترین دور و بیشترین توان قادرست تا 42 مترمکعب در ساعت دبی و 6 بار فشار ایجاد کند.
- در
- بوش برنجی
- پوسته
- بوش برنجی
- شافت متحرک
- بوش نگهدارنده نخ نسوز
- جای خار
- سوپاپ اطمینان
- در
- دنده
- شافت محرک
- نخ گرافیتی نسوز
جدول مشخصات فنی پمپ دنده خارجی ایران البرز سری CF
| مدل | فشار (بار) | دبی در 300 دور در دقیقه (لیتر در قیقه) | توان (کیلووات) | توان (کیلووات) | دبی در 700 دور در دقیقه (لیتر در قیقه) | توان (کیلووات) | توان (کیلووات) | دبی در 900 دور در دقیقه (لیتر در قیقه) | توان (کیلووات) | توان (کیلووات) |
|---|---|---|---|---|---|---|---|---|---|---|
| سیال رقیق | سیال غلیظ | سیال رقیق | سیال غلیظ | سیال رقیق | سیال غلیظ | |||||
| CF 6 2" | 2 | 66 | 0.6 | 0.75 | 154 | 1.9 | 2.2 | 198 | 2.2 | 3 |
| CF 6 2" | 4 | 66 | 0.85 | 1.1 | 154 | 2.4 | 2.7 | 198 | 3 | 4 |
| CF 6 2" | 6 | 66 | 1.1 | 1.5 | 154 | 2.9 | 3.2 | 198 | 4 | 5.5 |
| CF 7 2.1/2" | 2 | 83 | 1.1 | 1.35 | 194 | 2.4 | 3 | 249 | 3 | 4 |
| CF 7 2.1/2" | 4 | 83 | 1.5 | 1.55 | 194 | 3 | 4 | 249 | 4 | 5.5 |
| CF 7 2.1/2" | 6 | 83 | 1.7 | 2 | 194 | 3.6 | 5.5 | 249 | 6 | 7.5 |
| CF 8 3" | 2 | 192 | 3.2 | 4 | 450 | 4 | 6 | |||
| CF 8 3" | 4 | 192 | 4.8 | 5.5 | 450 | 5.5 | 7.5 | |||
| CF 8 3" | 6 | 192 | 6.8 | 7.5 | 450 | 7.5 | 11 | |||
| CF 9 4" | 2 | 240 | 4.2 | 5.5 | 560 | 6.8 | 9.5 | |||
| CF 9 4" | 4 | 240 | 5.5 | 6.4 | 560 | 7.5 | 11 | |||
| CF 9 4" | 6 | 240 | 7.5 | 11 | 560 | 11 | 15 | |||
| CF 10 4" | 2 | 425 | 7.5 | 9 | 714 | 11 | 13 | |||
| CF 10 4" | 4 | 425 | 9 | 11 | 714 | 13 | 15 | |||
| CF 10 4" | 6 | 425 | 12.8 | 15 | 714 | 15 | 18 |
جدول ابعاد و اندازه پمپ CF ایران البرز
| مدل پمپ | A | B | C | D | E | F | G | H | I | J | K | d | وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF 6 | 290 | 135 | 132 | 57 | 280 | 180 | 50 | 366 | 2" | 45 | 8*8 | 32 | 53 |
| CF 7 | 300 | 145 | 132 | 72 | 280 | 180 | 50 | 366 | 2.1/2" | 45 | 8*8 | 32 | 58 |
| CF 8 | 321 | 143 | 140 | 85 | 282 | 195 | 60 | 420 | 3" | 55 | 10*8 | 35 | 80.5 |
| CF 9 | 331 | 153 | 140 | 110 | 282 | 195 | 60 | 420 | 4" | 55 | 10*8 | 35 | 83 |
| CF 10 | 383 | 160 | 171 | 110 | 407 | 287 | 80 | 585 | 4" | 75 | 12*8 | 50 | 161 |
پمپ دنده ای ایران البرز مدل VCF
سری VCF پمپ های دنده خارجی ایران البرز دوجداره (ژاکت دار) بوده و بر روی قسمت بیرونی پوسته خود دارای ژاکت حرارتی می باشد. در مواردی که از این پمپ برای پمپاژ و انتقال سیالات غلیظ و حساس به دما استفاده می شود ژاکت حرارتی کابرد دارد. جداره بیرونی نیز دارای ورودی و خروجی بوده که با گردش آب داغ، روغن داغ و یا بخار داغ در داخل محفظه از شوک حرارتی بدنه پمپ به دلیل اختلاف دمای داخل و بیرون جلوگیری کرده و همچنین از غلیظ و جامد شدن سیالاتی نظیر قیر که حساس به دما بوده در داخل پمپ جلوگیری می کند تا این مواد بدون افت دما و به صورت مذاب منتقل شود.
پمپ های دنده ای ایران البرز سری VCF دارای اتصالات ورودی و خروجی افقی و به صورت رزوه ای بوده و در مدل های VCF6 سایز 2 اینچ، VCF7 سایز 2.1/2 اینچ، VCF8 سایز 3 اینچ، VCF9 سایز 4 اینچ تولید می شود که بسته به سایز خود در بیشترین دور و حداکثر توان خود می تواند تا 42 مترمکعب در ساعت دبی و 8 بار فشار ایجاد کند.
جدول مشخصات فنی پمپ دنده خارجی ایران البرز سری VCF
| مدل | فشار (بار) | دبی در 200 دور در دقیقه (لیتر در دقیقه) | توان کیلووات | توان کیلووات | دبی در 400 دور در دقیقه (لیتر در دقیقه) | توان کیلووات | توان کیلووات | دبی در 700 دور در دقیقه (لیتر در دقیقه) | توان کیلووات | توان کیلووات |
|---|---|---|---|---|---|---|---|---|---|---|
| سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | سیال سبک | سیال سنگین | |||||
| VCF 6 2" | 2 | 58 | 1.1 | 1.8 | 117 | 1.5 | 4.7 | 206 | 2.2 | 5.5 |
| VCF 6 2" | 4 | 58 | - | - | 117 | - | - | 206 | 3 | 6 |
| VCF 6 2" | 6 | 58 | - | - | 117 | - | - | 206 | 4 | 7 |
| VCF 6 2" | 8 | 58 | 1.5 | 3.1 | 117 | 3 | 6.2 | 206 | 5.5 | 7.5 |
| VCF 7 2.1/2" | 2 | 66 | 1.5 | 3 | 132 | 2.2 | 6.1 | 233 | 3 | 5.5 |
| VCF 7 2.1/2" | 4 | 66 | - | - | 132 | - | - | 233 | 4 | 6.6 |
| VCF 7 2.1/2" | 6 | 66 | - | - | 132 | - | - | 233 | 5.5 | 7.5 |
| VCF 7 2.1/2" | 8 | 66 | 2 | 4 | 132 | 3.3 | 8.1 | 233 | 7.5 | 9.8 |
| VCF 8 3" | 2 | 160 | 2 | 6.3 | 320 | 3 | 10.2 | 560 | 5.5 | 11 |
| VCF 8 3" | 4 | 160 | - | - | 320 | - | - | 560 | 6.3 | 13 |
| VCF 8 3" | 6 | 160 | - | - | 320 | - | - | 560 | 7.5 | 17 |
| VCF 8 3" | 8 | 160 | 3.7 | 8.3 | 320 | 7 | 14.1 | 560 | 11 | 19.8 |
| VCF 9 4" | 2 | 200 | 4 | 7.5 | 400 | 5.5 | 11 | 700 | 7.5 | 14 |
| VCF 9 4" | 4 | 200 | - | - | 400 | - | - | 700 | 9.8 | 15 |
| VCF 9 4" | 6 | 200 | - | - | 400 | - | - | 700 | 12.5 | 18 |
| VCF 9 4" | 8 | 200 | 5.5 | 11 | 400 | 8.5 | 15 | 700 | 15 | 20 |
جدول ابعاد و اندازه پمپ VCF ایران البرز
| مدل پمپ | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | R | d | وزن (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VCF 6 | 76 | 107 | 175 | 239 | 13 | 18 | 311 | 175 | 2" | 45 | 8*8 | 50 | 105 | 273 | 138 | 61 | 290 | 32 | 53 |
| VCF 7 | 76 | 107 | 175 | 239 | 13 | 19 | 310 | 175 | 2.1/2" | 45 | 8*8 | 50 | 112 | 273 | 138 | 61 | 297 | 32 | 58 |
| VCF 8 | 91 | 128 | 211 | 280 | 13 | 24 | 371 | 217 | 3" | 55 | 10*8 | 60 | 150 | 333 | 168 | 50 | 325 | 35 | 81 |
| VCF 9 | 91 | 128 | 211 | 280 | 13 | 24 | 371 | 217 | 4" | 55 | 10*8 | 60 | 160 | 333 | 168 | 50 | 335 | 35 | 83 |
کاربرد پمپ های دنده ای ایران البرز
- صنایع آرایش بهداشتی، غذایی و دارویی برای انتقال مواد غلیظ و ویسکوز بالا نظیر انواع سس، کرم، رب و سایر مواد
- برای جابجایی و پمپاژ مواد سوختی، قیر و سایر مواد نفتی
- جهت روغن کاری و روانکاری تجهیزات صنعتی
- صنایع رنگ و رزین
نصب و راه اندازی پمپ دنده ای ایران البرز
- بسته به غلیظت سیال دور مناسب پمپ انتخاب شود. برای ویسکوزیته بالا و سیالات غلیظ از سرعت پایین و برای ویسکوزیته پایین و سیالات رفیق از سرعت بالا استفاده شود.
- برای جلوگیری از ورود ذرات جامد و اشیا ریز از فیلتر مناسب در ابتدای لوله مکش پمپ استفاده شود.
- توصیه می شود اتصالات 45 درجه با فاصله حداقل 1 متر از خروجی پمپ نصب شده تا پمپ با صدای کمتر و الکتروموتور با آمپر کمتری کار کند.
- ابتدا از خط ورودی و پمپ را هواگیری کرده و از پر بودن پمپ و لوله مکش از سیال مطمئن بوده و سپس الکتروپمپ را راه اندازی کنید.
- برای جلوگیری از هزینه های زیاد و جهت سرویس دوره ای هر چند وقت یکبار بوش های پمپ را بازدید کنید و در صورت وجود لقی بیشتر از 0.5 میلیمتر اقدام به تعویض بوش ها کنید.
لیست قیمت پمپ های دنده ای ایران البرز
با عرض پوزش کلیه قیمت ها تغییر کرده است، جهت استعلام قیمت خرید با کارشناسان فروش تماس بگیرید.
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | قیمت پمپ دنده ای ایران تولید مدل TF 3 | 1,080,000 |
| 2 | قیمت پمپ دنده ای ایران تولید مدل TF 4 | 1,200,000 |
| 3 | قیمت پمپ دنده ای ایران تولید مدل TF 5 | 1,550,000 |
| 4 | قیمت پمپ دنده ای ایران تولید مدل TF 6 | 1,800,000 |
| 5 | قیمت پمپ دنده ای ایران تولید مدل TF 3 P | 1,200,000 |
| 6 | قیمت پمپ دنده ای ایران تولید مدل TF 4 P | 1,300,000 |
| 7 | قیمت پمپ دنده ای ایران تولید مدل TF 5 P | 1,680,000 |
| 8 | قیمت پمپ دنده ای ایران تولید مدل TF 6 P | 1,920,000 |
| 9 | قیمت پمپ دنده ای ایران تولید مدل WTF 3 | 1,800,000 |
| 10 | قیمت پمپ دنده ای ایران تولید مدل WTF 4 | 2,220,000 |
| 11 | قیمت پمپ دنده ای ایران تولید مدل WTF 5 | 2,460,000 |
| 12 | قیمت پمپ دنده ای ایران تولید مدل WTF 6 | 3,000,000 |
| 13 | قیمت پمپ دنده ای ایران تولید مدل BTF 3 | 8,800,000 |
| 14 | قیمت پمپ دنده ای ایران تولید مدل BTF 4 | 9,500,000 |
| 15 | قیمت پمپ دنده ای ایران تولید مدل BTF 5 | 10,300,000 |
| 16 | قیمت پمپ دنده ای ایران تولید مدل BTF 6 | 13,100,000 |
| 17 | قیمت پمپ دنده ای ایران تولید مدل STF 3 | 8,800,000 |
| 18 | قیمت پمپ دنده ای ایران تولید مدل STF 4 | 9,500,000 |
| 19 | قیمت پمپ دنده ای ایران تولید مدل STF 5 | 10,300,000 |
| 20 | قیمت پمپ دنده ای ایران تولید مدل STF 6 | 13,100,000 |
| 23 | قیمت پمپ دنده ای ایران تولید مدل CF 6 | 4,200,000 |
| 24 | قیمت پمپ دنده ای ایران تولید مدل CF 7 | 4,550,000 |
| 25 | قیمت پمپ دنده ای ایران تولید مدل CF 8 | 5,950,000 |
| 26 | قیمت پمپ دنده ای ایران تولید مدل CF 9 | 6,600,000 |
| 27 | قیمت پمپ دنده ای ایران تولید مدل CF 10 | 13,000,000 |
| 28 | قیمت پمپ دنده ای ایران تولید مدل VCF 6 | 4,680,000 |
| 29 | قیمت پمپ دنده ای ایران تولید مدل VCF 7 | 5,050,000 |
| 30 | قیمت پمپ دنده ای ایران تولید مدل VCF 8 | 6,600,000 |
| 31 | قیمت پمپ دنده ای ایران تولید مدل VCF 9 | 7,200,000 |
جهت اطلاع از موجودی و قیمت این محصول و همچنین دریافت مشاوره فنی و انتخاب صحیح پمپ های دنده خارجی ایران البرز با کارشناسان شرکت آریا گشتاور مانا (آگما) تماس حاصل فرمایید.
الکتروموتور ترمزدار
الکتروموتور کولری
سعید اکبرزاده –
با سلام. آیا از پمپ های دنده ای ایران البرز برای مکش سیال غلیظ و تخلیه مخازن هم میشه استفاده کرد؟؟؟
مدیر سایت –
سلام
پمپ های دنده ای ایران البرز جهت انتقال و پمپاژ مواد غلیظ و خود روانکار مناسب بوده ولی در صورت راه اندازی به صورت خشک دنده ها دچار آسیب می شود که برای جلوگیری از این مشکل پیشنهاد می کنیم برای مکش سیال غلیط و تخلیه بشکه در شرایطی که سطح سیال پایین تر از محل نسب پمپ قرار گرفته ابتدا پمپ دنده ای ایران البرز را هواگیری و سپس راه اندازی کنید.
