گیربکس خورشیدی
گیربکس خورشیدی چیست؟
گیربکس خورشیدی با قدرت ترین نوع گیربکس در بین گیربکس های صنعتی به شمار می رود. این گیربکس با اندازه ای بسیار کم حجم محدود و کمپکت بیشترین میزان تحمل گشتاور را دارد. نام گیربکس خورشیدی که به لاتین Sun Gear نام دارد از نوع چیدمان چرخدنده ها در این گیربکس گرفته شده است.
نحوه آرایش دنده ها دراین گیربکس به این صورت هست که یک دنده رینگی ساده در دور قاب قرار می گیرد و به نام دنده رینگی شناخته می شود، این دنده در گیربکس ثابت می باشد. یک دنده بعنوان پینیون در مرکز گیربکس قرار می گیرد که نقش اصلی را در گیربکس این دنده ایفا می کند، که به دنده خورشیدی نیز معروف است. سه چرخدنده دیگر رابط بین دنده رینگی و دنده خورشیدی (چرخدنده مرکزی) هستند. این سه چرخدنده به نام دنده سیاره ای شناخته می شوندکه مانند سیاره به دور دنده مرکزی یا همان دنده خورشیدی می چرخند. وظیفه انتقال دورخروجی گیربکس با گیربکس مرکزی می باشد.
مشخصات فنی گیربکس خورشیدی
در گیربکس دنده سیاره ای بیشترین تعداد چرخدنده نسبت به سایر گیربکس ها استفاده شده است. این خاصیت باعث شده تا بار وارد شده بر گیربکس بین تعداد زیادی از چرخدنده ها پخش شود و همین امر سبب بالا رفتن گشتاور قابل تحمل گیربکس سیاره ای می شود. گیربکس دنده خورشیدی بین 80 تا 500.000 نیوتن متر گشتاور را تحمل می کند که بسیار مناسب برای صنایع سنگین مانند فولاد و صنایع سیمان و پتروشیمی و… می باشد. این گیربکس امکان کوپل با هر نوع موتوری مانند موتور AC و DC و سروموتور و استب موتور را دارد، که با توان 0.37 تا 250 کیلوات قابل کوپل شده و بهره برداری هستند. دور خروجی این گیربکس 800 دور در بالاترین حالت و در حالت خاص تا 0.5 دور بر دقیقه نیز در حالت 4 طبقه ی گیربکس، متغیر است.
اجزا و قطعات تشکیل دهنده گیربکس خورشیدی
- پینیون
- چرخدنده های سیاره ای
- دنده ریگی
- کریر Carieer
- پوسته گیربکس
انواع گیربکس خورشیدی
گیربکس خورشیدی تماما به صورت ورودی هالو شافت هستند اما درخروجی خود حالات مختلفی دارند که یه سه دسته کلی زیر تقسیم بندی می شوند:
- خروجی پایه دار به همراه شافت توپر UC
- خروجی فلنجدار به صورت شافت توپر MC
- خروجی هالو شافت هزارخاری FS
انواع برند گیربکس خورشیدی

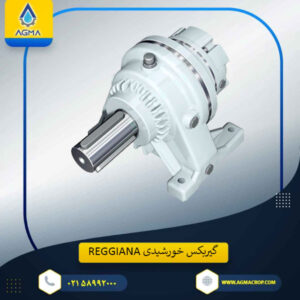

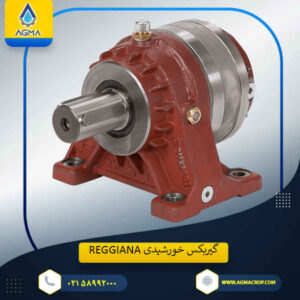

شرکت های بزرگ تولید کننده گیربکس که گیربکس خورشیدی را تولید می کنند می توان به شرکت رجینا ایتالیا Reggiana را نام برد که به صورت تخصصی بر روی گیربکس خورشیدی کار می کند، گیربکس خورشیدی رجینا به عنوان معروفترین و با کیفیت ترین برند خورشیدی محسوب می شود که در صنایع سنگین با دقت بالا مورد استفاده قرار می گیرد.

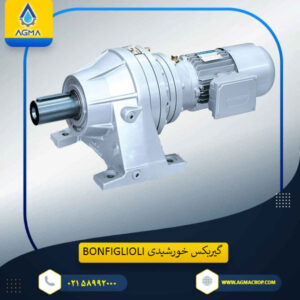

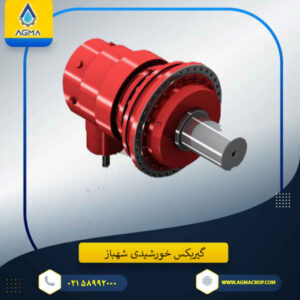

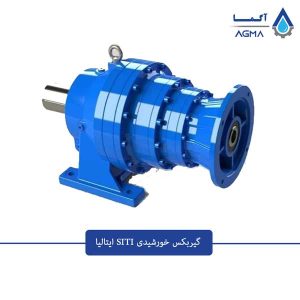

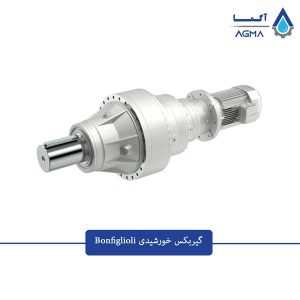

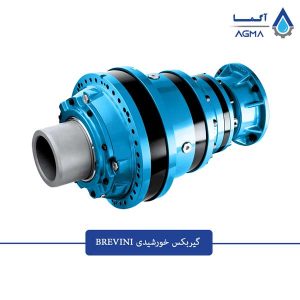

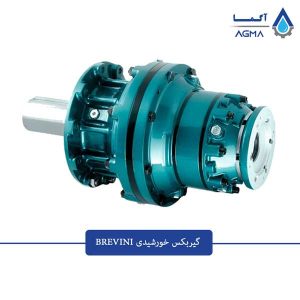

از برندهای دیگر گیربکس خورشیدی می توان به گیربکس خورشیدی بونفیلیولی Bonfiglioli و گیربکس خورشیدی Berevini گیربکس خورشیدی SITI گیربکس خورشیدی فلندر گیربکس خورشیدی فلندر Felender ، گیربکس خورشیدی SEW ، گیربکس خورشیدی ایلماز Yilmaz و … ار گیربکس های معروف و پرکاربرد در صنعت محسوب می شوند. در ایران هم شرکت های گیربکس سازی، این گیربکس را طراحی و عرضه می کنند. گیربکس خورشیدی ایرانی می توان به گیربکس خورشیدی شهباز و گیربکس خورشیدی بهین و سهند دور اصفهان اشاره کرد.
گروه صنعتی آگما بزرگترین تامین کننده گیربکس خورشیدی و صنعتی برای انتخاب و مشاوره فنی و خرید گیربکس خورشیدی درخدمت شما کابران گرامی می باشد.
گیربکس خورشیدی استپ موتور و سروو موتور
گیربکس خورشیدی به دلیل شرایط پذیری بسیار بالای خود قابلیت کوپل شدن با انواع موتور را دارد. استپ موتور و سروو موتور موتورهای کوچک با توان پایین ولی با قدرت بسیار بالا هستند. ولتاژ این موتور ها می تواند به صورت 380 یا 220 و یا 12 ولت وبه صورت AC یا DC باشد. قدرت و دقت استپ موتور بسیار بالا می باشد و از آنجایی که گیربکس خورشیدی هم بالاترین راندمان را دارد (حدود 98) ترکیب گیربکس خورشیدی با سروو موتور و یا استپ موتور یک الکتروگیربکس با قدرت و دقت بسیار بالا و با حجم بسیار کم برای استفاده در دستگاه CNC و دستگاه های بسته بندی و مکان های حساس که نیاز به قدرت و دقت بسیار بالا دارد مورد استفاده قرار می گیرد.
برخی برندهای این الکتروگیربکس می توان به برند APPEX و TITAN و NOSTOP و WATSN و SIBONI اشاره کرد.
گیربکس خورشیدی کوچک چیست؟
به همین مشخصات ذکر شده برای گیربکس خورشیدی به همراه سروو موتور و استب موتور گیربکس خورشیدی کوچک می گویند.
کاتالوگ گیربکس خورشدی
برای دریافت کاتالوگ گیربکس خورشیدی برند مورد نظر خو به صفحه آن محصول در بالای این صفحه مراجعه یا با کارشناسان در واحد الکتروگیربکس های صنعتی، جهت راهنمایی و ارسال کاتالوگ تماس بگیرید.
مزایای گیربکس خورشیدی در مقایسه با گیربکس حلزونی و هلیکال
راندمان بالای گیربکس خورشیدی (98 درصد) بیشترین بازده را دارد و نقطه مقابل گیربکس حزونی با بیشترین اتلاف انرژی می باشد
دامنه وسیع نسبت تبدیل و دور خروجی بین 0.5تا 800 دور بر دقیقه
شرایط پذیری و قابلیت مونتاژ با انواع موتور مختلف الکتریکی
قابلیت درگیر شدن دنده ها به دلیل استفاده از چرخدنده های زیاد در مقایسه با گیربکس هلیکال
طول عمر بالا گیربکس و چرخدنده ها
اشغال کمترین فضا در محیط
نگهداری بسیار آسان با توجه به قابیلیت تعویض هر یک از چدخدنده ها به صورت مجزا
خرید و فروش گیربکس خورشیدی
برای خرید گیربکس خورشیدی مورد نظر خود و دریافت مشاوره و مشخصات فنی و لیست قیمت محصولات ، با مرکز خرید گیربکس صنعتی، گروه صنعتی آگما تماس حاصل بفرمایید.
راهنمای انتخاب گیربکس خورشیدی
برای انتخاب گیربکس خورشیدی باید اطلاع از توان موتور و گشتاور مورد نیاز و همچنین دور خروجی و نحوه نصب گیربکس مورد نظر داشته باشید، تا بتوان گیربکس مورد نظرخود را انتخاب کنید.
طراحی و ساخت گیربکس خورشیدی
گروه صنعتی آگما با داشتن تیم طراح و مشاور می تواند شما را در زمینه طراحی و ساخت گیربکس خورشیدی خاص و سفارشی یاری کند. اگر گیربکس خاص با مشخصات ویژه برای کار خود در نظر دارید با تیم طراحی ما در ارتباط باشید.
کاربرد گیربکس خورشیدی در صنعت
گیربکس میکسر
گیربکس صنایع آب و فاضلاب
گیربکس صنایع فولاد و سیمان
گیربکس صنایع داروسازی
گیربکس صنایع بسته بندی
گیربکس بالمیل
گیربکس آسیاب
تعمیر گیربکس خورشیدی
گیربکس خورشیدی با توجه به کیفیت ساخت بالا و جنس چرخدنده ها، در صورت استفاده در شرایط استناندارد و مراقبت از دستگاه اگر گیربکس خشک کار نکند و تمام چرخدنده ها در روغن غوطه ور باشند گیربکس دچار آسیب نمی شود. همچنین تعویض به موقع روغن گیربکس یک عامل مهم دیگر در طول عمر گیربکس می باشد. روغن گیربکس بعداز 100 ساعت کارکرد اولیه باید تعویض شود و بعد از تعویض اولیه بعد از هر 1000 ساعت کارکرد باید نسبت به تعویض روغن گیربکس اقدام شود.
اگر هر یک از اقدامات فوق به موقع انجام نشود و یا به گیربکس بیشتر از مقدار مجاز نیرو وارد شود، سبب آسیب رسیدن به گیربکس می شود. گروه مهندسی آگما تمامی قطعات گیربکس خورشیدی را به صورت مجزا تامین می کند. همچنین اگر گیربکس شما به مشکل برخورد کرد برای عیب یابی و سرویس کامل گیربکس خورشیدی با کارشناسان ما در گروه صنعتی آگما تماس حاصل بفرمایید.
