پمپ طبقاتی

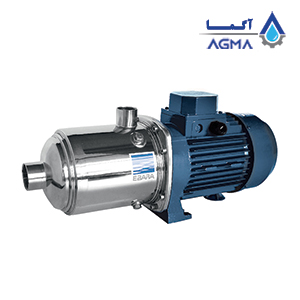

پمپ طبقاتی افقی ابارا (Ebara) سری Matrix
- سایز ورودی : ۱ اینچ تا ۲ اینچ
- سایز خروجی : ۱ اینچ تا ۱,۱/۲ اینچ
- محدوده دبی : ۱,۲ تا ۲۷ مترمکعب در ساعت
- محدوده هد : ۵,۲ تا ۷۲.۵ متر
- محدوده توان : ۰,۴۵ تا ۴ کیلووات (۲۹۰۰ دور)
- متریال پوسته و پروانه و شفت : استیل ۳۰۴
- محدوده دما سیال : ۱۵- تا ۱۱۰ درجه سانتی گراد

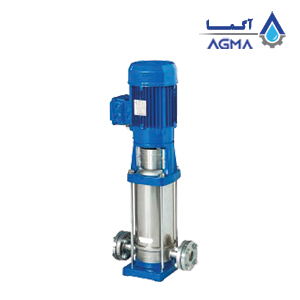

پمپ طبقاتی عمودی ابارا (Ebara) سری EVM و EVMS
- سایز ورودی و خروجی : DN ۲۵ تا DN ۱۰۰
- محدوده دبی : ۰,۷ تا ۱۲۰ مترمکعب در ساعت
- محدوده هد : ۲,۴ تا ۳۴۲ متر
- محدوده توان : ۰,۳۷ تا ۴۵ کیلووات (۲۹۰۰ دور)
- متریال پوسته و پروانه و شفت : استیل ۳۰۴ و استیل ۳۱۶
- محدوده دما سیال : ۳۰- تا ۱۴۰ درجه سانتی گراد
پمپ طبقاتی
سوالات متداول درباره ی پمپ عمودی یا افقی طبقاتی:
- پمپ طبقاتی چیست؟
- انواع پمپ طبقاتی کدامند؟
- اجزا تشکیل دهنده پمپ طبقاتی کدامند؟
- ویژگی های پمپ طبقاتی کدامند؟
- کاربری های پمپ طبقاتی چیست؟
- نحوه انتخاب پمپ طبقاتی چگونه می باشد؟
پمپ طبقاتی (عمودی یا افقی) چیست؟
پمپ طبقاتی از دسته پمپ های سانتریفیوژ یا گریز از مرکز می باشند. این پمپ ها به صورت جا به جایی غیر مثبت هستند، یعنی با چرخیدن پروانه پمپ توسط الکتروموتور یا دینام انرژی جنبشی به سیال منتقل شده و با افزایش فشار، سیال به بیرون پمپ می گردد. در برخی از پمپ های سانتریفیوژ طبقاتی افقی یا عمودی سیال به سمت بالا و بر خلاف جهت جاذبه زمین پمپ می شود. به همین دلیل پمپ های گریز از مرکز طبقاتی در صنایع بسیار پر کار برد می باشند. به جرات می توان گفت بیش از 90 درصد پمپ های مصرفی در صنعت سانتریفیوژ می باشد. به خاطر این که پمپ های سانتریفیوژ مقدار مشخصی از دبی آب را در فشار ثابت در هر موقعیتی تولید می کنند، در دسته ی پر مصرف ترین پمپ های صنعتی قرار گرفته اند.
پمپ های طبقاتی یا Multistage pump به دلیل استفاده از چندین پروانه و دیفیوزر با این نام شناخته می شوند. در این پمپ ها ابتدا سیال وارد پروانه و دیفیوزر ابتدایی شده و تحت فشار قرار می گیرد و سپس با گذشتن از پروانه و دیفیوزرهای بعدی فشار سیال خروجی افزایش میابد. گروه صنعتی آگما با چندین سال تجربه در تعمیر پمپ طبقاتی، شما را در زمینه تعمیرات پمپ نیز راهنمایی می کند. فروش انواع پمپ طبقاتی استیل، پمپ طبقاتی عمودی پمپیران، پمپ طبقاتی پنتاکس، قطعات پمپ طبقاتی در گروه صنعتی آگما. برای اطلاع از قیمت پمپ طبقاتی پمپیران با ما تماس بگیرید.
انواع پمپ طبقاتی کدامند؟

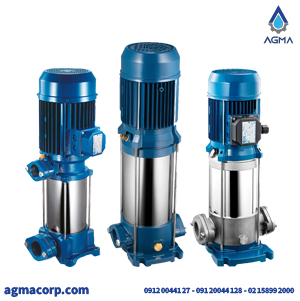

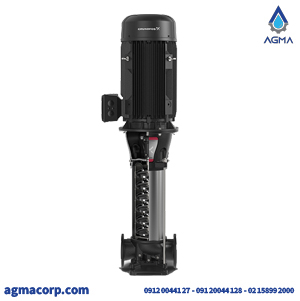

- پمپ طبقاتی عمودی: در پمپ های طبقاتی عمودی یا ایستاده طبقات پمپ به صورت سری یکی پس از دیگری روی یکدیگر قرار می گیرند. صافی این مدل پمپ ها دارای روزنه های بسیار ریز بوده، به همین خاطر تنها برای آب تمیز استفاده می شود. پمپ طبقاتی عمودی با اشغال فضای بسیار کم برای کاربری هایی که دارای محدودیت فضا هستند بسیار مناسب است. مزیت بزرگ این پمپ ها محدوده بسیار وسیع در هد و دبی است.

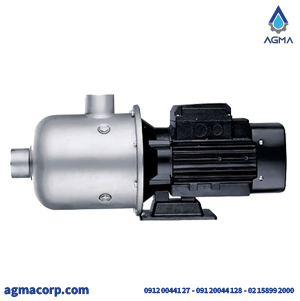

- پمپ طبقاتی افقی: ساختار کلی پمپ طبقاتی افقی به این صورت می باشد که اجزای داخلی آن به صورت بین مرحله ای قرار داده شده اند. قسمت های دوار این پمپ در بین محفظه یاتاقان ها قرار گرفته که این امر باعث می شود تا پمپ طبقاتی افقی در فشارهای بالا بالانس تر کار کند. باید در نظر داشت که سری طبقاتی افقی نسبت به عمودی آب دهی بیشتری دارد.
اجزا تشکیل دهنده پمپ طبقاتی کدامند؟
اجزا پمپ طبقاتی افقی و عمودی به صورت کلی به این شکل می باشد:
- بدنه پمپ
- پروانه
- دیفیوزر
- شافت
- واسطه
- کوپلینگ
- صفحه آب بند
- سیل مکانیکی
- قطعات لاستیکی
- محافظ کوپلینگ
- محفظه شافت و بوش
- درپوش هواگیری یا تخلیه
- حلقه آب بند
- رینگ های سایشی
ویژگی های پمپ طبقاتی کدامند؟
پمپ های طبقاتی افقی یا عمودی در سایز های 1 اینچ تا 10 اینچ طراحی می گردند. این پمپ ها تا حداکثر فشار 35 بار کارایی دارند. الکتروموتورهای کوپل شده به پمپ های سانتریفوژ طبقاتی دور ثابت با دورهای 1500 و 3000 دور بر دقیقه می باشد. جنس بدنه پمپ های گریز از مرکز طبقاتی استیل یا چدن می باشد و جنس پروانه این پمپ ها نیز استیل و چدن یا پلیمر است. در بعضی از کاربری ها برای افزایش فشار آب، پمپ های طبقاتی عمودی را به صورت موازی کوپل می کنند. همچنین برای جا به جایی آب شور از پمپ های طبقاتی عمودی یا افقی با بدنه و یا پایه استیل استفاده می شود.
در پمپ های مولتی استیج با پروانه پلیمری سیال با دمای کمتر از 50 درجه سانتی گراد مناسب می باشد ولی برای پمپ ها با پروانه چدن یا استیل با توجه به نوع سیل مکانیکی دما سیال می تواند تا 110 درجه سانتی گراد بالا برود. پمپ های سانتریفیوژ طبقاتی دما های پایین تا منفی 10 درجه سانتی گراد را نیز می توانند تحمل کنند. از دیگر مزایای این پمپ می توان به هزینه تعمیرات و نگهداری پایین، فضای اشغالی کم، طراحی ساده اشاره کرد. البته پمپ های طبقاتی عیوبی هم دارند که نمی توانند به صورت عادی فشار و دبی بالا را تامین کنند. نکته قابل توجه در پمپ های طبقاتی این است که با افزایش تعداد طبقات هد نیز با ضریب برابری بالا نمی رود. دلیل این امر هم اصطکاک و سایش قطعات پمپ می باشد.
کاربری های پمپ های طبقاتی چیست ؟
- سیرکوله آب سرد یا گرم در سیستم های تهویه مطبوع
- سیستم های آتشنشانی و اتفاء حریق
- بوستر پمپ های آبرسانی در برج ها
- سیستم های آبیاری تحت فشار در کشاورزی
- کارواش
- سیستم های خنک کاری
- تصفیه آب صنعتی RO
- تغذیه دیگ بخار
- تغذیه سوپرهیترها
نحوه انتخاب پمپ طبقاتی عمودی یا افقی چگونه می باشد؟
در تمامی پمپ ها ابتدا کاربر باید از میزان ارتفاع یا هد و همچنین میزان آبدهی یا دبی مطلع باشد. پس از آن با توجه به نوع سیال و فضای کارکرد و همچنین شرایط خاص کار، با توجه به متغییر های موجود در کاتالوگ محصول پمپ مناسب را از بین مدل های مختلف انتخاب می کنیم. مشاورین گروه صنعتی آگما همراه شما هستند تا شما را در انتخاب مناسب ترین پمپ طبقاتی راهنمایی کنند. قیمت پمپ طبقاتی بر اساس تعداد طبقات به کار رفته در ساختار، جنس متریال بدنه و پروانه پمپ و همچنین توان الکتروموتور و برند و کشور سازنده تعیین می شود.
