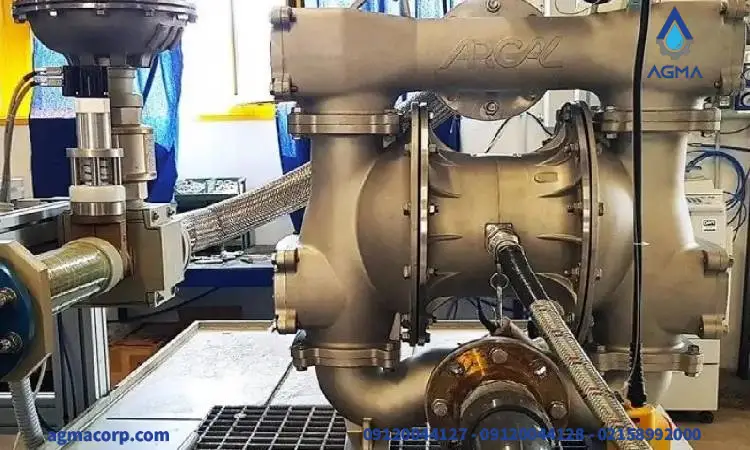

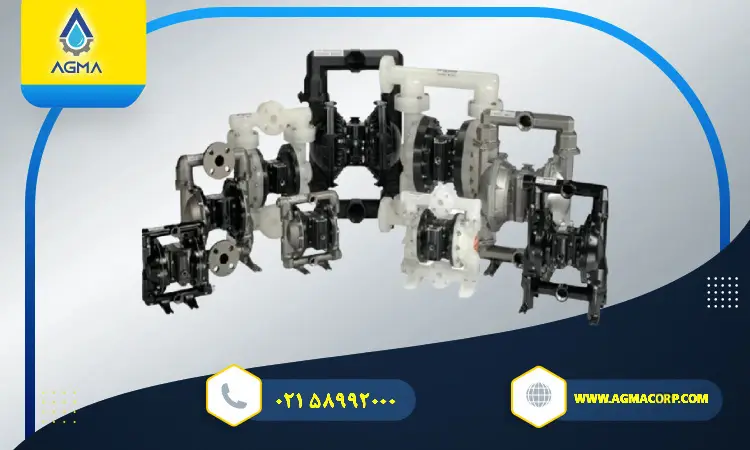

معرفی قطعات اصلی پمپ دیافراگمی
در بسیاری از صنایع از جمله شیمیایی، دارویی، غذایی، تصفیه‌خانه‌های فاضلاب، نفت و گاز، پمپ دیافراگمی به‌عنوان یکی از تجهیزات حیاتی برای انتقال سیالات خاص مورد استفاده قرار می‌گیرد. این پمپ‌ها به دلیل قابلیت پمپاژ سیالات خورنده، غلیظ یا دارای ذرات جامد، جایگاه ویژه‌ای در خطوط تولید دارند. اما بهره‌برداری درست از آن‌ها نیازمند شناخت کامل اجزای پمپ دیافراگمی است. هر قطعه نقشی کلیدی در عملکرد پایدار، بدون نشتی و با عمر بالا دارد. هدف این مقاله، معرفی دقیق و کاربردی قطعات اصلی پمپ دیافراگمی است تا در زمان خرید، تعمیر یا نگهداری، بتوانید تصمیمی آگاهانه بگیرید.

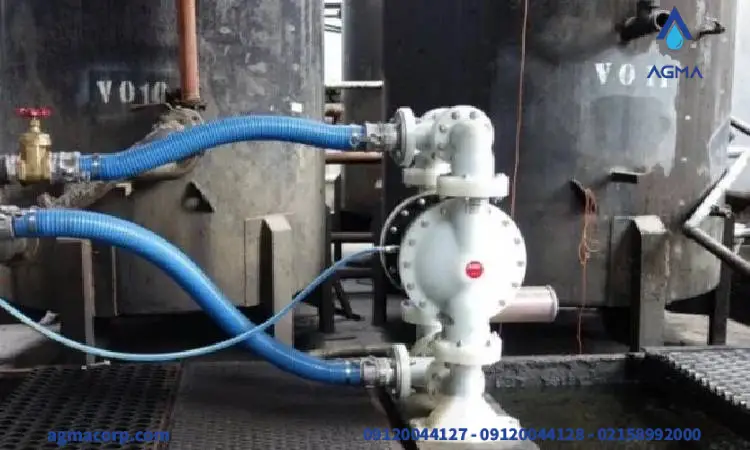

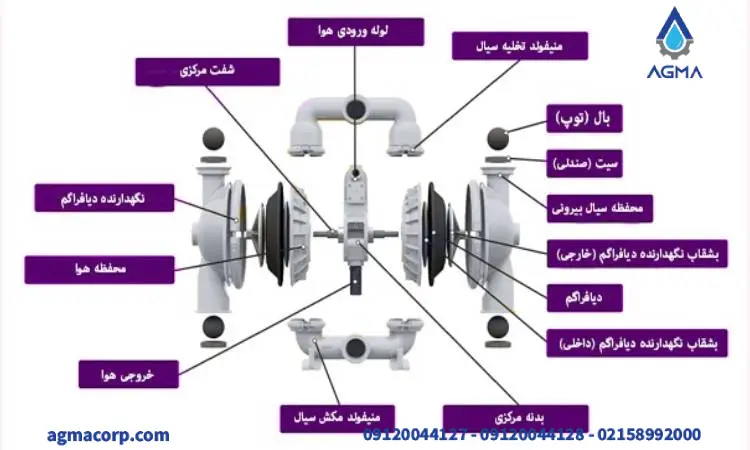

دسته‌بندی کلی قطعات پمپ دیافراگمی
برای شناخت بهتر قطعات اصلی پمپ دیافراگمی لازم است آن‌ها را به دو دسته کلی تقسیم کنیم، چرا که هر گروه در معرض شرایط فیزیکی و شیمیایی متفاوتی قرار دارد و در انتخاب متریال، تعمیرات و نگهداری نیز تفاوت دارند.
- قطعات مرطوب: این قطعات در تماس مستقیم با سیال قرار دارند. متریال آن‌ها باید متناسب با نوع سیال انتخاب شود تا در برابر خورندگی، سایش، دمای بالا یا ویسکوزیته زیاد مقاومت کافی داشته باشند.
- قطعات خشک: قطعات خشک در تماس با هوای فشرده یا انرژی محرک هستند و مستقیماً در عملکرد مکانیکی و کنترلی پمپ نقش دارند. کیفیت مونتاژ، دقت عملکرد و مقاومت به سایش و فشار در این بخش بسیار حائز اهمیت است. در ادامه هر بخش را مورد بررسی قرار می دهیم.
بخش اول: قطعات مرطوب (در تماس با سیال)
دیافراگم (Diaphragm)
دیافراگم مهم‌ترین و حیاتی‌ترین عضو در میان قطعات اصلی پمپ دیافراگمی است که وظیفه آن، ایجاد حرکت مکش و رانش سیال درون پمپ است. این قطعه از متریال‌های انعطاف‌پذیر ساخته می‌شود تا در برابر فشار هوای متناوب، رفت و برگشت کند و جریان سیال را برقرار سازد. انواع دیافراگم بسته به نوع کاربرد از موادی نظیر تفلون (PTFE) برای سیالات خورنده، EPDM برای کاربردهای عمومی، نئوپرن برای صنایع غذایی و وایتون برای سیالات با دمای بالا ساخته می‌شوند. انتخاب نوع دیافراگم به عواملی مثل خورندگی سیال، دمای کاری، ویسکوزیته و حساسیت سیال وابسته است. عملکرد صحیح این قطعه تأثیر مستقیمی بر راندمان و عمر پمپ دارد.
توپک یا بال ولو (Valve Ball)
در میان اجزای پمپ دیافراگمی، توپک یا بال ولو یکی از قطعاتی است که در کنترل جریان سیال نقشی کلیدی ایفا می‌کند. این قطعه کروی‌شکل در مسیر ورود و خروج سیال قرار دارد و با بالا و پایین شدن، مسیر جریان را باز یا بسته می‌کند. متریال توپک معمولاً از PTFE (تفلون)، استنلس استیل یا نایلون انتخاب می‌شود تا در برابر ضربه، سایش یا خوردگی مقاوم باشد. وزن و چگالی توپک باید به‌گونه‌ای طراحی شود که همزمان با فشار سیال و گرانش، عملکرد دقیق و سریع داشته باشد. انتخاب نادرست در طراحی یا جنس این قطعه می‌تواند منجر به نشتی، کاهش دقت پمپاژ یا برگشت سیال شود.
سیت یا صندلی (Valve Seat)
سیت محل قرارگیری توپک است و وظیفه آن فراهم‌کردن بستری دقیق برای آب‌بندی کامل مسیر سیال می‌باشد. این قطعه از مهم‌ترین قطعات اصلی پمپ دیافراگمی محسوب می‌شود زیرا هرگونه نقص در آب‌بندی، موجب نشت سیال یا برگشت آن خواهد شد. سیت‌ها از متریال‌هایی نظیر PVDF، فولاد ضدزنگ، پلی‌پروپیلن یا سرامیک ساخته می‌شوند که مقاومت بالایی در برابر خوردگی و سایش دارند. بسته به طراحی پمپ و نوع سیال، سیت می‌تواند تخت، شیب‌دار یا مخروطی باشد تا هماهنگی لازم با توپک و منیفولد را فراهم سازد.
سوپاپ مکش و تخلیه (Check Valves)
این قطعه متشکل از ترکیب توپک و سیت است و یکی از مهم‌ترین اجزای کنترلی در اجزای پمپ دیافراگمی به شمار می‌رود. وظیفه آن، جلوگیری از برگشت سیال در هر سیکل کاری پمپ است؛ به‌عبارتی با باز شدن در جهت جریان و بسته شدن در خلاف جهت، یک‌طرفه بودن جریان را تضمین می‌کند. سوپاپ‌ها در بخش مکش و تخلیه منیفولد قرار می‌گیرند و کیفیت ساخت و هماهنگی دقیق بین توپک و سیت در عملکرد این مجموعه حیاتی است.

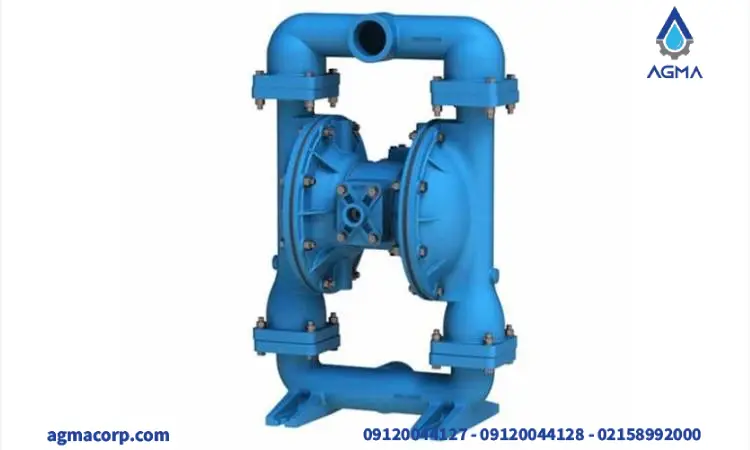

منیفولد ورودی و خروجی (Manifold)
منیفولد، محفظه‌ای است که جریان سیال را از بیرون به داخل پمپ هدایت کرده و پس از پمپاژ، آن را به سیستم خروجی منتقل می‌کند. در بسیاری از مدل‌های پمپ دیافراگمی، طراحی منیفولد مکش و تخلیه متفاوت است تا از تداخل یا نوسان جریان جلوگیری شود. محل نصب سوپاپ‌ها نیز درون همین منیفولد است. از آنجا که منیفولد مستقیماً با سیال در تماس است، معمولاً از جنس پلی‌پروپیلن، PVDF، استیل یا آلومینیوم ساخته می‌شود. اتصال صحیح و آب‌بندی کامل منیفولد تأثیر زیادی در جلوگیری از نشتی و کاهش راندمان پمپ دارد.
محفظه سیال (Fluid Chamber)
این بخش از پمپ، جایی است که سیال در حین فرآیند مکش و رانش داخل آن قرار می‌گیرد. محفظه سیال بخشی از بدنه پمپ محسوب می‌شود که ارتباط مستقیم با دیافراگم و منیفولد دارد. نقش این قطعه در تنظیم فشار لحظه‌ای، پایداری جریان و جلوگیری از ضربه سیال بسیار مهم است. متریال ساخت آن شامل آلومینیوم، فولاد ضدزنگ، پلی‌پروپیلن یا PVDF بوده و بسته به نوع سیال انتخاب می‌شود. طراحی دقیق و آب‌بندی مناسب این بخش، عملکرد کلی سیستم را به‌طور چشمگیری بهبود می‌بخشد.
صفحات نگهدارنده دیافراگم (Plates)
در ساختار داخلی قطعات اصلی پمپ دیافراگمی، این صفحات بین شفت و دیافراگم قرار دارند و به‌عنوان پایه‌ای برای نصب دیافراگم عمل می‌کنند. وجود صفحات داخلی و خارجی کمک می‌کند تا فشار به‌صورت یکنواخت روی دیافراگم توزیع شده و از تغییر شکل یا پارگی آن جلوگیری شود. این صفحات معمولاً از فولاد ضدزنگ ساخته می‌شوند و مقاومت بالایی در برابر تنش مکانیکی دارند. نقش آن‌ها در طول عمر دیافراگم بسیار مهم است.
بشقاب نگهدارنده دیافراگم
این قطعه گاهی به‌صورت مجزا از صفحات نگهدارنده مطرح می‌شود، زیرا به شکل محدب طراحی شده و فشار وارد شده از شفت را به‌طور یکنواخت روی کل سطح دیافراگم توزیع می‌کند. وجود این بشقاب در اجزای پمپ دیافراگمی، مانع از کشیدگی، بریدگی یا تغییر شکل ناحیه اتصال دیافراگم می‌شود. انتخاب جنس مقاوم و سطح صیقلی برای این قطعه باعث افزایش دوام دیافراگم و کاهش هزینه‌های نگهداری می‌گردد.
بخش دوم: قطعات خشک (در تماس با محرک)
بدنه مرکزی (Center Block)
بدنه مرکزی یکی از مهم‌ترین اجزای ساختاری در میان قطعات اصلی پمپ دیافراگمی است که در مرکز پمپ قرار گرفته و محل عبور و هدایت هوای فشرده می‌باشد. این قطعه، دیافراگم‌های دو سمت پمپ را از طریق شفت به یکدیگر متصل می‌کند و فشار هوای وارد شده از طریق دریچه هوا را به‌صورت متقارن به دو دیافراگم منتقل می‌نماید. وظیفه اصلی بدنه مرکزی، ایجاد هماهنگی کامل در عملکرد رفت‌وبرگشتی دو سمت پمپ است، به‌گونه‌ای که یک دیافراگم در حال مکش باشد و دیافراگم دیگر همزمان عمل تخلیه را انجام دهد.
محفظه هوا (Air Chamber)
محفظه هوا، بخشی است که فشار از کمپرسور یا منبع هوای فشرده وارد آن می‌شود و این انرژی سپس به دیافراگم منتقل می‌گردد. این محفظه‌ها در دو سمت پمپ قرار دارند و هر یک در یک سیکل مشخص، نقش وارد کردن فشار و بازگرداندن را ایفا می‌کنند. درواقع عملکرد صحیح این بخش، تضمین‌کننده‌ی حرکت متناوب و یکنواخت دیافراگم‌هاست.
دریچه هوا (Air Valve)
دریچه هوا، مرکز کنترل و قلب بخش پنوماتیکی در اجزای پمپ دیافراگمی است. وظیفه این قطعه، هدایت هوای فشرده به یکی از دو سمت دیافراگم در هر لحظه است تا حرکت رفت و برگشتی دیافراگم‌ها ادامه یابد. این سوئیچینگ بین چپ و راست، باید با دقت بالا و بدون تأخیر انجام شود. دریچه‌های هوا معمولاً دارای قطعات متحرک داخلی هستند که در اثر فشار هوا، جابه‌جا شده و مسیر جریان را تغییر می‌دهند.
شفت (Shaft)
شفت، یک میله‌ی فلزی مقاوم است که دیافراگم سمت چپ و راست پمپ را به یکدیگر متصل می‌کند. نقش آن در قطعات اصلی پمپ دیافراگمی بسیار حیاتی است، چرا که باید حرکت رفت‌وبرگشتی را کاملاً هماهنگ و بدون انحراف میان دو دیافراگم منتقل کند.
لوله هوا ورودی
این لوله، راه اصلی ورود هوای فشرده از کمپرسور به داخل پمپ است. وظیفه آن تأمین فشار یکنواخت برای عملکرد صحیح بخش پنوماتیکی پمپ است. در طراحی پمپ‌های دیافراگمی، این لوله باید از نظر قطر و جنس متناسب با ظرفیت و فشار کاری دستگاه انتخاب شود.
صدا خفه‌کن (Muffler)
در میان اجزای پمپ دیافراگمی، صدا خفه‌کن نقشی در عملکرد مستقیم ندارد اما تأثیر قابل‌توجهی بر ایمنی صوتی و راحتی محیط کار دارد. این قطعه بر روی خروجی هوای مصرف‌شده نصب می‌شود و با کاهش صدای عبور سریع هوا، از آلودگی صوتی در محیط‌های صنعتی جلوگیری می‌کند.
مجموعه پیچ و مهره و اتصالات مکانیکی
تمام قطعات اصلی پمپ دیافراگمی با استفاده از مجموعه‌ای از پیچ و مهره‌های مقاوم به یکدیگر متصل می‌شوند. این اتصالات باید در برابر لرزش، فشار و خوردگی مقاوم باشند و در عین حال آب‌بندی مناسب را تضمین کنند.
جمع‌بندی
شناخت دقیق و اصولی قطعات اصلی پمپ دیافراگمی، نه‌تنها به درک بهتر عملکرد این پمپ‌ها کمک می‌کند، بلکه نقش حیاتی در انتخاب صحیح، نگهداری هدفمند و کاهش هزینه‌های تعمیر و توقف خط تولید دارد. از اجزای مرطوب مانند دیافراگم، توپک، سیت و منیفولد گرفته تا قطعات خشک مانند بدنه مرکزی، دریچه هوا، شفت و صداخفه‌کن، هر کدام در عملکرد یکنواخت، انتقال ایمن سیالات و افزایش عمر دستگاه نقش کلیدی دارند. استفاده از متریال مناسب، رعایت اصول نصب و سرویس منظم باعث افزایش راندمان و عملکرد بدون وقفه پمپ خواهد شد.
اگر به دنبال خرید پمپ دیافراگمی با کیفیت بالا، قیمت مناسب و خدمات پشتیبانی مطمئن هستید، آگما بهترین انتخاب برای شماست. ما با ارائه محصولات اصل، مشاوره تخصصی و ارسال سریع، تجربه‌ای متفاوت از خرید اینترنتی را برای شما رقم می‌زنیم. همین حالا با کارشناسان حرفه ای ما تماس بگیرید و سفارش خود را ثبت کنید و با اعتماد به آگما، به کسب‌وکارتان جان تازه‌ای بدهید!
سوالات متداول
۱. دیافراگم پمپ دیافراگمی هر چند وقت یک‌بار باید تعویض شود؟
بسته به نوع سیال، فشار کاری و تعداد سیکل روزانه، دیافراگم‌ها معمولاً هر ۶ تا ۱۲ ماه یک‌بار نیاز به تعویض دارند. استفاده از متریال مناسب باعث افزایش عمر آن می‌شود.
۲. چه زمانی باید دریچه هوا یا شیر هوای پمپ سرویس شود؟
در صورتی که پمپ کار نمی‌کند یا حرکات آن کند و نامنظم شده، دریچه هوا ممکن است کثیف یا معیوب شده باشد و باید بررسی، تمیز یا تعویض شود.
۳. تفاوت سیت تخت و مخروطی در چیست؟
سیت تخت برای جریان یکنواخت و سریع مناسب است، در حالی که سیت مخروطی برای آب‌بندی بهتر و جلوگیری از برگشت سیال در فشار بالا عملکرد بهتری دارد.
۴. چرا پمپ با وجود روشن بودن، خروجی ندارد؟
دلایلی مانند گیرکردن توپک، نشتی در دیافراگم، گرفتگی منیفولد یا خرابی دریچه هوا ممکن است باعث بروز این مشکل شود.
۵. آیا می‌توان از صدا خفه‌کن معمولی در پمپ دیافراگمی استفاده کرد؟
خیر، استفاده از صداخفه‌کن‌های مخصوص پمپ دیافراگمی ضروری است، زیرا این قطعه باید با فشار خروجی هوا هماهنگ باشد و مانع از اختلال در تخلیه هوا نشود.
۶. از کجا بدانیم توپک یا سیت نیاز به تعویض دارند؟
اگر نشتی در مسیر مکش یا تخلیه مشاهده شود، یا جریان پمپ ناپایدار شود، ممکن است توپک یا سیت فرسوده شده باشند و باید بررسی شوند.
۷. برای سیالات خورنده مانند اسیدها، چه متریالی مناسب است؟
برای چنین سیالاتی، دیافراگم تفلون (PTFE)، توپک‌های تفلونی و سیت‌های PVDF یا سرامیکی بهترین گزینه هستند که مقاومت شیمیایی بالایی دارند.
