گیربکس کرانویل Yilmaz
| برند | |
|---|---|
| محدوده توان(Kw) |
0.12 تا 160 کیلوات |
| قطر شافت خروجی(mm) |
35 تا 110 میلیمتر |
| نسبت تبدیل(i) |
7.5 تا 7500 |
| خروجی گیربکس |
شافت دار/ هالوشافت، فلنجدار / ساده |
| ویژگی گیربکس |
قابلیت تحمل بار ضربه ای |
| گشتاور قابل تحمل(T) |
450 تا 15000 نیوتن متر |

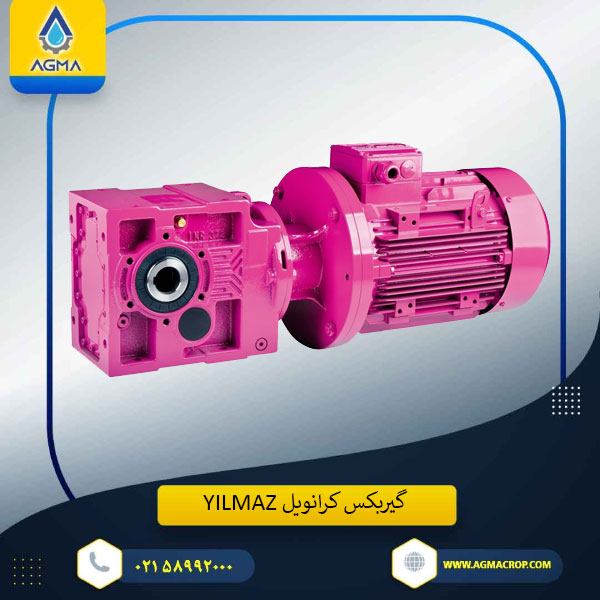

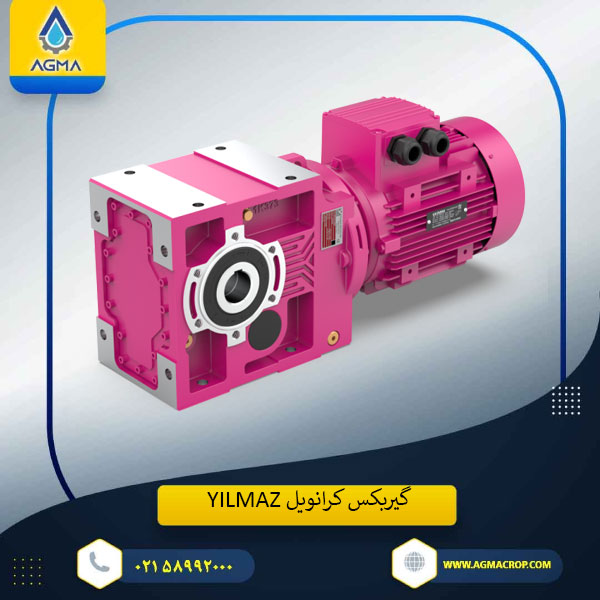

گیربکس کرانویل ایلماز Yilmaz
شرکت ایلماز به عنوان یکی از شرکت های معتبر اروپایی در زمینه تولید انواع گیربکس های صنعتی می باشد. شرکت ایلماز YILMAZ در سال 1936 در کشور ترکیه کار خود را در زمینه تولید گیربکس صنعتی ایلماز با کیفیت بالا و بر اساس استاندارهای جهانی روز دنیا IEC تولید و عرضه کرده است. گروه صنعتی ایلماز Yilmaz محصولات گیربکس خود را در تیپ های مختلف صنعتی طراحی و تولید می کند که در زیر به آن اشاره می کنیم. گیربکس ایلماز با بیش از 80 سال سابقه در بازار جهانی به یکی از برندهای با کیفیت و معتبر تبدیل شده و در کشورهای مختلف دارای نمایندگی و نیروی کار می باشد. گیربکس کرانویل ایلماز از محصولات پرکاربرد در صنعت محسوب می شود. این گیربکس به دلیل توانایی تحمل گشتاور بالا و اشغال کم فضا از گیربکس های پرقدرت و مناسب با کاربری سنگین و نیمه سنگین محسوب می شود.
محصولات مشابه: الکتروگیربکس کرانویل SEW ، الکتروگیربکس کرانویل Motovario
فروش موتورگیربکس کرانویل یا شافت بغل ایلماز Yilmaz سری K
گیربکس کرانویل پینیون یا شافت بغل، گیربکس هلیکال بول ایلماز سری K نامیده می شوند از گیربکس های با قدرت بالا برای کار در محل هایی که نیاز به تحمل گشتاور بالا دارو و بار ضربه ای به دستگاه وارد می شود مورد استفاده قرار می گیرد. مکانیزم این سری گیربکس که با نام گیربکس اریب هم شناخته می شود در واقع ترگیبی از ویژگی های مثبت دو گیربکس شافت مستقیم ایلماز(سریM) و گیربکس حلزونی ایلماز(سری E) می باشد که قدرت و تحمل گشتاور بالا را از گیربکس شافت مستقیم و خروجی بصورت شافت دار یا هالو شافت و عمود بودن ورودی بر خروجی گیربکس و حداقل اشغال فضا را از گیربکس حلزونی گرفته و تبدیل به یک گیربکس قدرتمند با کاربرد زیاد در صنعت شده است.
گیربکس های سری K ایلماز با راندمان و طول عمر بالا از گیربکس های پرطرفدار با توجه به قیمت مناسب آن محسوب می شود، این گیربکس یکپارچه بوده و با توجه به دامنه وسیع نسبت تبدیل گیربکس از 5 تا 180 این گیربکس حداکثر در سه طبقه(استیج) در داخل یک پوسته قرار میگیرد و برای نسبت های تیدیل بالاتر حداکثر تا 6 طبقه در دو یا چند پوسته جای می گیرند. در این تیپ گیربکس بجای بلبرینگ از رولبرینگ استفاده شده است که سبب روانکاری و بالا بردن راندمان گیربکس می گردد.
انواع محصولات شرکت ایلمازYilmaz
- گیربکس شافت مستقیم یا هلیکال سری Mایلماز YILMAZ
- گیربکس مخروطی یا کرانویل سری K ایلماز YILMAZ
- گیربکس شافت موازی یا آویز سری T ایلماز YILMAZ
- گیربکس حلزونی سری E ایماز YILMAZ
- گیربکس خورشیدی سری P ایلماز YILMAZ
- گیربکس صنعتی سری H,B,Y ایلماز YILMAZ
- الکتروموتور ایلماز YILMAZ
انواع گیرکس کرانویل ایلماز Yilmaz سریK
- گیربکس کرانویل ایلماز سریKR

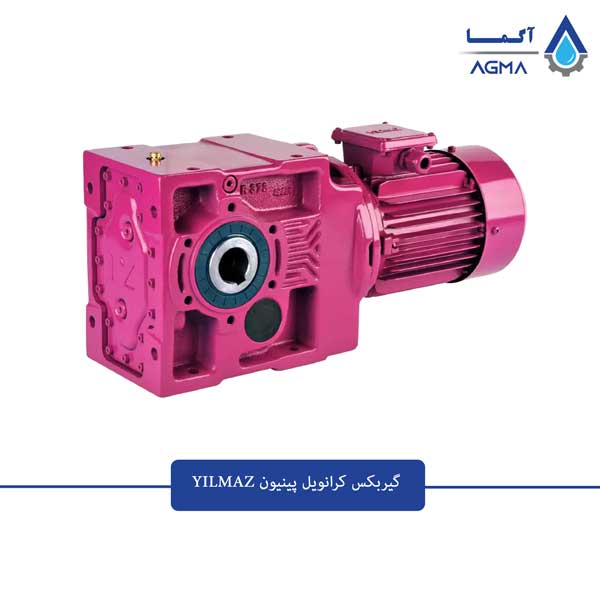

الکتروگیربکس کرانویل ایلماز، کوپله شده از طریق فلنج (کوپله مستقیم)
- گیربکس کرانویل ایلماز سریKV
الکتروگیربکس کرانویل ایلماز با فلنج ورودی گیربکس IEC B5/B14 کوپله مستقیم
- گیربکس کرانویل ایلماز سریKN
گیربکس کرانویل ایلماز با فلنج ورودی گیربکس IEC B5/B14
- گیربکس کرانویل ایلماز سریKT

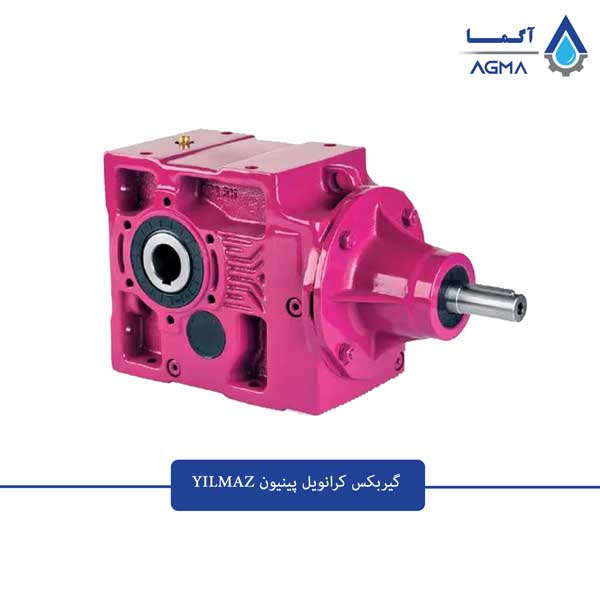

گیربکس کرانویل ایلماز با ورودی گیربکس شافت توپر
مشخصات فنی گیربکس کرانویل ایلماز Yilmaz
انواع آپشن ها یا تجهیزات اضافه قابل نصب بروی گیربکس کرانویل ایلمازYilmaz
قابلیت تعبیه فلنج در خروجی گیربکس برای نصب از طریق فلنج
قابلیت انتخاب فلنج ورودی گیربکس متناسب با نیاز در محل بکارگیری شده گیربکس IEC B5/B14
انتخاب ورودی گیربکس بصورت ورودی شافت دار یا هالو شافت
قابلیت کوپل گیربکس با هر نوع الکتروموتور دلخواه
قابلیت نصب ترمز مغناطیسی بر روی الکتروگیربکس کوپل شده ایلماز با ولتاژ24 /220/380 ولت
قابلیت اتصال گیربکس با سروو موتور در ورودی
پلاک خوانی گیربکس کرانویل ایلمازYilmaz سری K
KR473.3 R-3 E100M/4C-L10
| L10 | 4C | E100M | 3 | R | 3 | 3 | 7 | 4 | R | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 |
- نشان دهنده مدل گیربکس (سری k کرانویل)
- وردی گیربکس را مشخص میکند که به چهار حالت زیر میباشد:
R نشان دهنده کوپله مستقیم الکتروموتور با گیربکس می باشد.
N گیربکس تکبا ورودی فلنج استاندارد B5/B14 می باشد
V گیربکس به همراه موتور با فلنج واسطه می باشد
T گیربکس تک بدون موتور و با ورودی سالید شافت می باشد
- مشخصه هوزینگ گیربکس میباشد و بین 0 تا 8 میتواند متغیر باشد
- شماره اختصاری است که از طرف شرکت سازنده بر روی گیربکس الصاق می شود
- مشخصه تعداد طبقات گیربکس می باشد و از 2 تا 6 می تواند بسته به نسبت تبدیل گیربکس متغیر باشد
- این قسمت حالت خروجی گیربکس را مشخص میکند و به شرح زیر می باشد:
00 خروجی بصورت شافت توخالی
01 خروجی بصورت شافت توپر
02 خروجی بصورت شافت توپر به همراه فلنج خروجی
03 خروجی بصورت هالو شافت به همراه فلنج خروجی
04 خروجی در دوطرف گیربکس بصورت سالید شافت
05 خروجی در دوطرف گیربکس بصورت سالید شافت به همراه فلنج
08 خروجی بصورت هالوشافت در دوطرف گیربکس به همراه فلنج خروجی
0S: خروجی گیربکس به صورت دیسک انباضی
0E: خروجی گیربکس اکسترودردار
- جهت خروجی گیربکس را مشخص می کند و دو حالت دارد:
L: خروجی شافت و فلنج سمت چپ گیربکس
R: خروجی شافت و فلنج سمت راست گیربکس
- نماد راندمان الکتروموتور
- نماد فریم سایز الکتروموتور متصل به گیربکس می باشد
- تعداد قطب های الکتروموتور را نشان میدهد(4C یعنی چهار قطب)
-
نماد مشخصه ترمز الکتروموتور است و به شرح ذیل می باشد:
00: ترمز با گشتاور 5 نیوتن متر
01: ترمز با گشتاور 10 نیوتن متر
02: ترمز با گشتاور 25 نیوتن متر
04: ترمز با گشتاور 40 نیوتن متر
05: ترمز با گشتاور 50 نیوتن متر
10: ترمز با گشتاور 100 نیوتن متر
20: ترمز با گشتاور 200 نیوتن متر
30: ترمز با گشتاور 300 نیوتن متر
40: ترمز با گشتاور 400 نیوتن متر
50: ترمز با گشتاور 500 نیوتن متر
P: ترمز با فن 24 ولت
L: ترمز با فن 220 ولت
Z: ترمز بدون فن 24 ولت
S: ترمز بدون فن 220 ولت
کاربرد گیربکس کرانویل ایلماز
- گیربکس صنایع سیمان
- گیربکس صنایع نفت و گاز و پتروشیمی
- گیربکس کانوایر صنعت فولاد
- گیربکس صنایع دریایی
- گیربکس صنایع دارویی
- گیربکس صنایع کاشی و سرامیک
- گیربکس کانوایر
- گیربکس جرثقیل های سقفی
- گیربکس صنایع فولاد
- گیربس بالابر ها، وینچ ها و کرین ها
- گیربکس رولینگ
- گیربکس آسیاب
- گیربکس میکسر و همزن
- صنایع ماشین سازی
- صنایع آب و فاضلاب
- گیربکس صنایع کاغذ سازی
- گیربکس کوره های صنعتی
- گیربکس صنایع پمپ
- نوار نقاله ها (Convoyer)
**گروه صنعتی آگما یکی ازبزرگترین وارد کنندگان محصولات صنعتی در زمینه تامین و واردات گیربکس کرانویل ایلماز Yilmaz، گیربکس هالو شافت ایلماز، گیربکس ایلماز ترکیه، نمایندگی گیربکس ایلماز و سایرگیربکس های هلیکال بول وکرانویل پینیون فعالیت می کند. لطفا برای کسب اطلاعات فنی بیشتر و اطلاع از موجودی کالا و دریافت کاتالوگ ولیست قیمت به روزمحصولات با کارشناسان ما در گروه صنعتی آگما تماس حاصل بفرمایید.
لیست قیمت گیربکس کرانویل یا هالو شافت ایلماز ترکیه
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | قیمت گیربکس ایلماز KR203-71M/4C توان 0.37 کیلووات دور جدید 15 دور قدیم 14 | 3,900,000 |
| 2 | قیمت گیربکس ایلماز KR103-71M/4C توان 0.37 کیلووات دور جدید 23 دور قدیم 22 | 3,200,000 |
| 3 | قیمت گیربکس ایلماز KR103-71M/4C توان 0.37 کیلووات دور جدید 32 دور قدیم 32 | 3,200,000 |
| 4 | قیمت گیربکس ایلماز KR003-71M/4C توان 0.37 کیلووات دور جدید 60 دور قدیم 59 | 2,900,000 |
| 5 | قیمت گیربکس ایلماز KR002-71M/4C توان 0.37 کیلووات دور جدید 97 دور قدیم 95 | 2,700,000 |
| 6 | قیمت گیربکس ایلماز KR273-80M/6B توان 0.55 کیلووات دور جدید 11 دور قدیم 11 | 5,800,000 |
| 7 | قیمت گیربکس ایلماز KR102-80M/4B توان 0.55 کیلووات دور جدید 68 دور قدیم 66 | 3,200,000 |
| 8 | قیمت گیربکس ایلماز KR273-80M/4C توان 0.75 کیلووات دور جدید 15 دور قدیم 14 | 5,400,000 |
| 9 | قیمت گیربکس ایلماز KR273-80M/4C توان 0.75 کیلووات دور جدید 21 دور قدیم 20 | 5,400,000 |
| 10 | قیمت گیربکس ایلماز KR203-80M/4C توان 0.75 کیلووات دور جدید 33 دور قدیم 32 | 4,400,000 |
| 11 | گیربکس ایلماز KR102-80M/4C توان 0.75 کیلووات دور جدید 68 دور قدیم 66 | 3,300,000 |
| 12 | قیمت گیربکس ایلماز KR102-80M/4C توان 0.75 کیلووات دور جدید 99 دور قدیم 96 | 3,300,000 |
| 13 | قیمت گیربکس ایلماز KR373-90S/4B توان 1.1 کیلووات دور جدید 15 دور قدیم 14 | 7,800,000 |
| 14 | قیمت گیربکس ایلماز KR373-90S/4B توان 1.1 کیلووات دور جدید 19 دور قدیم 18 | 7,800,000 |
| 15 | قیمت گیربکس ایلماز KR273-90S/4B توان 1.1 کیلووات دور جدید 25 دور قدیم 24 | 5,400,000 |
| 16 | قیمت گیربکس ایلماز KR203-90S/4B توان 1.1 کیلووات دور جدید 38 دور قدیم 37 | 4,800,000 |
| 17 | قیمت گیربکس ایلماز KR102-90S/4B توان 1.1 کیلووات دور جدید 99 دور قدیم 96 | 3,500,000 |
| 18 | قیمت گیربکس ایلماز KR473-90L/4C توان 1.5 کیلووات دور جدید 11 دور قدیم 10 | 11,000,000 |
| 19 | قیمت گیربکس ایلماز KR373-90L/4C توان 1.5 کیلووات دور جدید 21 دور قدیم 20 | 8,500,000 |
| 20 | قیمت گیربکس ایلماز KR273-90L/4C توان 1.5 کیلووات دور جدید 33 دور قدیم 32 | 6,000,000 |
| 21 | قیمت گیربکس ایلماز KR273-90L/4C توان 1.5 کیلووات دور جدید 48 دور قدیم 46 | 6,000,000 |
| 22 | قیمت گیربکس ایلمازKR202-90L/4C توان 1.5 کیلووات دور جدید 61 دور قدیم 59 | 4,900,000 |
| 23 | قیمت گیربکس ایلماز KR202-90L/4C توان 1.5 کیلووات دور جدید 83 دور قدیم 80 | 4,900,000 |
| 24 | قیمت گیربکس ایلماز KR202-90L/4C توان 1.5 کیلووات دور جدید 101 دور قدیم 98 | 4,900,000 |
| 25 | قیمت گیربکس ایلماز KR202-90L/4C توان 1.5 کیلووات دور جدید 137 دور قدیم 132 | 4,900,000 |
| 26 | قیمت گیربکس ایلماز KR473-100L/4B توان 2.2 کیلووات دور جدید 19 دور قدیم 18 | 12,200,000 |
| 27 | قیمت گیربکس ایلماز KR373-100L/4B توان 2.2 کیلووات دور جدید 24 دور قدیم 23 | 8,800,000 |
| 28 | قیمت گیربکس ایلماز KR373-100L/4B توان 2.2 کیلووات دور جدید 33 دور قدیم 32 | 8,800,000 |
| 29 | قیمت گیربکس ایلماز KR373-100L/4B توان 2.2 کیلووات دور جدید 50 دور قدیم 49 | 8,800,000 |
| 30 | قیمت گیربکس ایلماز KR273-100L/4B توان 2.2 کیلووات دور جدید 63 دور قدیم 61 | 6,200,000 |
| 31 | قیمت گیربکس ایلماز KR202-100L/4B توان 2.2 کیلووات دور جدید 101 دور قدیم 98 | 5,800,000 |
| 32 | قیمت گیربکس ایلماز KR273-100L/4B توان 2.2 کیلووات دور جدید 146 دور قدیم 141 | 6,200,000 |
| 33 | قیمت گیربکس ایلماز KR473-100L/4C توان 3 کیلووات دور جدید 17 دور قدیم 16 | 12,500,000 |
| 34 | قیمت گیربکس ایلماز KR473-100L/4C توان 3 کیلووات دور جدید 23 دور قدیم 22 | 12,500,000 |
| 35 | قیمت گیربکس ایلماز KR373-100L/4C توان 3 کیلووات دور جدید 33 دور قدیم 32 | 9,200000 |
| 36 | قیمت گیربکس ایلماز KR373-100L/4C توان 3 کیلووات دور جدید 50 دور قدیم 49 | 9,200,000 |
| 37 | قیمت گیربکس ایلماز KR373-100L/4C توان 3 کیلووات دور جدید 59 دور قدیم 57 | 9,200,000 |
| 38 | قیمت گیربکس ایلماز KR273-100L/4C توان 3 کیلووات دور جدید 76 دور قدیم 73 | 6,400,000 |
| 39 | قیمت گیربکس ایلماز KR273-100L/4C توان 3 کیلووات دور جدید 109 دور قدیم 105 | 6,400,000 |
| 40 | قیمت گیربکس Yilmaz KR573-112M/4C توان 4 کیلووات دور جدید 18 دور قدیم 17 | 16,800,000 |
| 41 | قیمت گیربکس Yilmaz KR473-112M/4C توان 4 کیلووات دور جدید 24 دور قدیم 23 | 13,000,000 |
| 42 | قیمت گیربکس Yilmaz KR473-112M/4C توان 4 کیلووات دور جدید 33 دور قدیم 31 | 13,000,000 |
| 43 | قیمت گیربکس Yilmaz KR373-112M/4C توان 4 کیلووات دور جدید 51 دور قدیم 49 | 9,200,000 |
| 44 | قیمت گیربکس Yilmaz KR373-112M/4C توان 4 کیلووات دور جدید 67 دور قدیم 64 | 9,200,000 |
| 45 | قیمت گیربکس Yilmaz KR373-112M/4C توان 4 کیلووات دور جدید 92 دور قدیم 88 | 9,200,000 |
| 46 | قیمت گیربکس Yilmaz KR373-112M/4C توان 4 کیلووات دور جدید 118 دور قدیم 113 | 9,200,000 |
| 47 | قیمت گیربکس Yilmaz KR573-132S/4B توان 5.5 کیلووات دور جدید 22 دور قدیم 21 | 18,500,000 |
| 48 | قیمت گیربکس Yilmaz KR473-132S/4B توان 5.5 کیلووات دور جدید 37 دور قدیم 36 | 14,800,000 |
| 49 | قیمت گیربکس Yilmaz KR473-132S/4B توان 5.5 کیلووات دور جدید 48 دور قدیم 46 | 14,800,000 |
| 50 | قیمت گیربکس Yilmaz KR373-132S/4B توان 5.5 کیلووات دور جدید 67 دور قدیم 64 | 10,800,000 |
| 51 | قیمت گیربکس Yilmaz KR373-132S/4B توان 5.5 کیلووات دور جدید 101 دور قدیم 97 | 10,800,000 |
| 52 | قیمت گیربکس Yilmaz KR673-132M/4C توان 7.5 کیلووات دور جدید 21 دور قدیم 20 | 25,500,000 |
| 53 | قیمت گیربکس Yilmaz KR473-132M/4C توان 7.5 کیلووات دور جدید 37 دور قدیم 36 | 15,200,000 |
| 54 | قیمت گیربکس Yilmaz KR573-132M/4C توان 7.5 کیلووات دور جدید 38 دور قدیم 37 | 19,800,000 |
| 55 | قیمت گیربکس هالو شافت Yilmaz KR573-132M/4C توان 7.5 کیلووات دور جدید 48 دور قدیم 46 | 19,800,000 |
| 56 | قیمت گیربکس هالو شافت Yilmaz KR473-132M/4C توان 7.5 کیلووات دور جدید 63 دور قدیم 60 | 15,200,000 |
| 57 | قیمت گیربکس هالو شافت Yilmaz KR373-132M/4C توان 7.5 کیلووات دور جدید 101 دور قدیم 97 | 11,800,000 |
| 58 | قیمت گیربکس هالو شافت Yilmaz KR473-132M/4C توان 7.5 کیلووات دور جدید 107 دور قدیم 102 | 15,200,000 |
| 59 | قیمت گیربکس هالو شافت Yilmaz KR673-160M/4B توان 11 کیلووات دور جدید 37 دور قدیم 36 | 28,400,000 |
| 60 | قیمت گیربکس هالو شافت Yilmaz KR673-160M/4B توان 11 کیلووات دور جدید 52 دور قدیم 50 | 28,400,000 |
| 61 | قیمت گیربکس هالو شافت Yilmaz KR573-160M/4B توان 11 کیلووات دور جدید 65 دور قدیم 51 | 22,300,000 |
| 62 | قیمت گیربکس هالو شافت Yilmaz KR473-160M/4B توان 11 کیلووات دور جدید 107 دور قدیم 102 | 18,400,000 |
| 63 | قیمت گیربکس هالو شافت Yilmaz KR773-160L/4C توان 15 کیلووات دور جدید 22 دور قدیم 21 | 36,000,000 |
| 64 | قیمت گیربکس هالو شافت Yilmaz KR773-160L/4C توان 15 کیلووات دور جدید 33 دور قدیم 31 | 28,000,000 |
| 65 | گیربکس هالو شافت Yilmaz KR773-160L/4C توان 15 کیلووات دور جدید 37 دور قدیم 36 | 28,000,000 |
| 66 | گیربکس هالو شافت Yilmaz KR773-160L/4C توان 15 کیلووات دور جدید 65 دور قدیم 61 | 24,500,000 |
| 67 | گیربکس هالو شافت Yilmaz KR773-160L/4C توان 15 کیلووات دور جدید 109 دور قدیم 104 | 24,500,000 |
| 68 | گیربکس هالو شافت Yilmaz KR773-180L/4C توان 22 کیلووات دور جدید 33 دور قدیم 31 | 43,500,000 |
| 69 | گیربکس هالو شافت Yilmaz KR673-180L/4C توان 22 کیلووات دور جدید 60 دور قدیم 57 | 32,500,000 |
