گیربکس شافت مستقیم Yilmaz
| برند | |
|---|---|
| محدوده توان الکتروموتور(Kw) |
0.12 تا 160 کیلوات |
| گشتاور قابل تحمل (T) |
86 تا 18000 نیوتن متر |
| نحوه نصب گیربکس(Mounting) |
سری MR بصورت پایه دار و سری NR نصب فلنجدار |
| قطر شافت گیربکس(mm) |
از 20 تا 120 میلیمتر |
| نسبت تبدیل(i) |
3.5 تا 7233 |

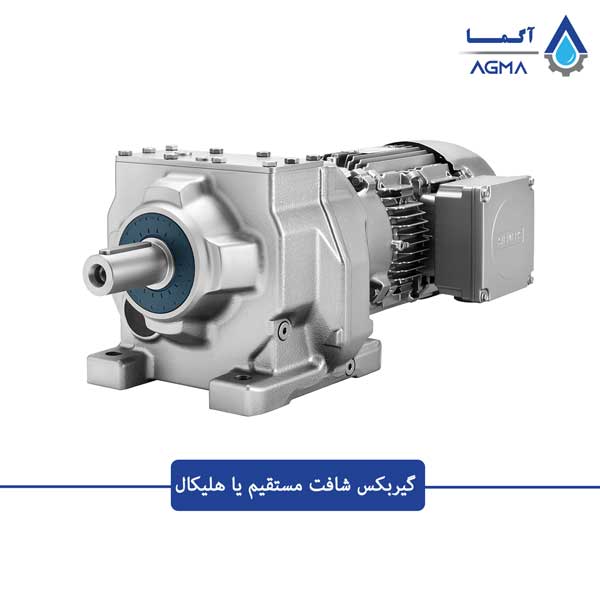

گیربکس شافت مستقیم ایلماز (Yilmaz)
شرکت ایلماز به عنوان یکی از شرکت های معتبر اروپایی در زمینه تولید انواع گیربکس های صنعتی می باشد. شرکت ایلماز YILMAZ در سال 1936 در کشور ترکیه کار خود را در زمینه تولید گیربکس صنعتی ایلماز با کیفیت بالا و بر اساس استاندارهای جهانی روز دنیا IEC تولید و عرضه کرده است. گروه صنعتی ایلماز Yilmaz محصولات گیربکس خود را در تیپ های مختلف صنعتی طراحی و تولید می کند که در زیر به آن اشاره می کنیم. در این مقاله سعی شده تا شما را از انواع، مشخصات فنی و همچنین نحوه خرید گیربکس شافت مستقیم ایلماز مطلع سازیم. گیربکس هلیکال ایلماز Yilmaz، گیربکس شافت مستقیم ایلماز، گیربکس شافت مستقیم پایه دار ایلماز با خروجی سالید شافت یکی از انواع پر فروش و با کیفیت گیربکس صنعتی ایلماز می باشد.
مرکز خرید گیربکس شافت مستقیم ایلماز Yilmaz
گروه صنعتی آگما در زمینه فروش گیربکس شافت مستقیم ایلماز ، گیربکس هلیکال ایلماز، گیربکس شافت مستقیم پایه دار ایلماز، گیربکس شافت مستقیم فلنجدار ایلماز، با کارشناسان فنی و مجرب آماده ارائه خدمات مشاوره فنی و انتخاب محصول صحیح و ارائه پیش فاکتور و فروش محصول به کاربران می باشد. همانطور که میدانید برند SEW آلمان یک پیشرو در صنعت تولید گیربکس های صنعتی دنیا می باشد. گیربکس هلیکال ایلماز، با بهره گیری از تمامی مشخصات فنی گیربکس شافت مستقیم SEW، جایگزین مناسبی برای یکدیگر هستند. هر دو گیربکس بسیار با کیفیت و پر قدرت هستند و هر یک ویژگی های مختص به خود را دارند.
انواع محصولات شرکت ایلمازYilmaz
- گیربکس شافت مستقیم یا هلیکال سری M ایلماز YILMAZ
- گیربکس مخروطی یا کرانویل سری K ایلماز YILMAZ
- گیربکس شافت موازی یا آویز سری D ایلماز YILMAZ
- گیربکس حلزونی سری E ایماز YILMAZ
- گیربکس خورشیدی سری P ایلماز YILMAZ
- گیربکس صنعتی سری H,B,Y ایلماز YILMAZ
- الکتروموتور ایلماز YILMAZ
فروش الکتروگیربکس هلیکال شافت مستقیم ایلمازYILMAZ
گیربکس شافت مستقیم ایلماز با نحوه ورودی و خروجی و حالات نصب مختلف تولید و ارائه می شود که در بین مدل های مختلف گیربکس شافت مستقیم ایلماز دو مدل سری MR شافت مستقیم پایه دار و سری NR شافت مستقیم فلنجدار از پرکاربرد ترن گیربکس ها هستند و بیشترین موارد مصرف را دارند. الکتروگیربکس هلیکال ایلماز دارای پوسته یکپارچه و با کیفیت و بسیار قدرتمند است و از نظر اقتصادی نیز با سایر الکتروگیربکس های هم سایز خود در برند های معتبر اروپایی رقابت می کند. الکتروگیربکس شفت مستقیم ییلماز با تولید صدای کم و راندمان بالا از با کیفیت ترین محصولات محسوب می شود.
انواع گیربکس شافت مستقیم ایلماز
گیربکس شافت مستقیم ایلماز سری MR
گیربکس شافت مستقیم پایه دار،کوپله شده مستقیم با الکتروموتور
گیربکس شافت مستقیم ایلماز سری NR
گیربکس شافت مستقیم فلنجدار، کوپه شده میتقیم با الکتروموتور
گیربکس شافت مستقیم ایلماز سری MN
گیربکس شافت مستقیم پایه دار با ورودی هالو با فلنج استاندارد
گیربکس شافت مستقیم ایلماز سری NN
گیربکس شافت مستقیم فلنجدار با ورودی هالو با فلنج استاندارد
گیربکس شافت مستقیم ایلماز سری MV
گیربکس شافت مستقیم پایه دار،کوپله شده با فلنج استاندارد با الکتروموتور
گیربکس شافت مستقیم ایلماز سری NV
گیربکس شافت مستقیم فلنجدار،کوپله شده با فلنج استاندارد با الکتروموتور
گیربکس شافت مستقیم ایلماز سری MT
گیربکس شافت مستقیم پایه دار با ورودی شافت و خروجی شافت
گیربکس شافت مستقیم ایلماز سری NT
گیربکس شافت مستقیم فلنجدار با ورودی شافت و خروجی شافت
گیربکس شافت مستقیم ایلماز سری MRF
گیربکس شافت مستقیم فلنجدار کوپله مستقیم با الکتروموتور
گیربکس شافت مستقیم ایلماز سری MNF
گیربکس شافت مستقیم فلنجدار با ورودی هالو
گیربکس شافت مستقیم ایلماز سری فلنجدار کوپله مستقیم با الکتروموتور
گیربکس شافت مستقیم ایلماز سری NRB
گیربکس شافت مستقیم فلنجدار با فلنج خروجی تقویت شده کوپله مستقیم با الکتروموتور مناسب برای میکسر
گیربکس شافت مستقیم ایلماز سری NNB
گیربکس شافت مستقیم فلنجدار با فلنج خروجی تقویت شده مناسب برای میکسر
گیربکس شافت مستقیم ایلماز سری NVB
گیربکس شافت مستقیم فلنجدار با فلنج خروجی تقویت شده کوپله با الکتروموتور مناسب برایمیکسر
گیربکس شافت مستقیم ایلماز سری MTF
گیربکس شافت مستقیم پایه و فلنجدار با ورودی شافت
گیربکس شافت مستقیم ایلماز سری NTB
گیربکس شافت مستقیم فلنجدار با فلنج خروجی تقویت شده و ورودی شافت مناسب برای میکسر
گیربکس هلیکال شافت مستقیم ایلماز سری M
این تیپ از گیربکس شافت مستفیم ایلماز در 13 تیپ ساخته می شود و از دور1 تا 500 دور و با تحمل میزان گشتاور تا 180000 نیوتن متر، حداکثر قابلیت قابل تحمل برای گیربکس هلیکال ییلماز می باشد. کلیه محصولات سری M ایلماز پایه دار هستند و با کیفیت ساخت بالا از نشت روغن و بروز س و صدا به بیرون جلوگیری می کند و از جنس پوسته GG20-22 ساخته شده اند. تمامی این سری از گیربکس به هر نسبت تبدیلی در دو یا سه طبقه ساخته شده اند.
مشخصات فنی گیربکس هلیکال ایلماز Yilmaz
| سری | قطر شافت خروجی | ماکزیمم گشتاور قابل تحمل | وزن حدودی(kg) |
|---|---|---|---|
| M/N ۰۰۲…۰۰۳ | 20 | 82 | 12 |
| M/N ۱۰۲…۱۰۳ | 25 | 140 | 15 |
| M/N ۱۷۲…۱۷۳ | 25 | 200 | 18 |
| M/N ۲۰۲…۲۰۳ | 30 | 280 | 22 |
| M/N ۲۷۲…۲۷۶ | 35 | 450 | 40 |
| M/N ۲۸۲…۲۸۶ | 35 | 600 | 60 |
| M/N ۳۷۲…۳۷۶ | 40 | 820 | 65 |
| M/N ۴۷۲…۴۷۶ | 50 | 1550 | 90 |
| M/N ۵۰۲…۵۰۶ | 60 | 2700 | 150 |
| M/N ۶۰۲…۶۰۶ | 70 | 4000 | 240 |
| M/N ۷۰۲…۷۰۶ | 90 | 7200 | 350 |
| M/N ۸۷۲…۸۷۶ | 110 | 13000 | 620 |
| M/N ۹۷۲…۹۷۶ | 120 | 18000 | 1150 |
مزایا استفاده از گیربکس شافت مستقیم ایلماز
- پوسته یکسره گیربکس
- قابلیت افزایش طبقات گیربکس تا 6 طبقه در یک پوسته
- کیفیت بالای یاتاقان بندی و بلبرینگ بکاربرده شده
- قابلیت انتخاب بازه بزرگ انتخاب دور خروجی برای گیربکس
- پوسته چدنی گیربکس با استحکام بالا
- چرخدنده های سخت تراش داده شده و سنگ خورده با مقاومت بسیار بالا
- قابل نصب با الکتروموتور فلنج استانداردB5 یا B14
- قابلیت نصب ترمز مغناطیسی بر روی الکتروموتورهای ایلماز
کاربرد گیربکس هلیکال ایلماز در صنایع
- گیربکس صنایع نفت، گاز، پتروشیمی
- گیربکس کانوایرهای صنعت فولاد و سیمان
- گیربکس آسیاب های موجود در خطوط تولید روی سرب
- گیربکس صنایع دریایی
- گیربکس صنایع غذایی و دارویی
- گیربکس صنایع کاشی و سرامیک
- گیربکس کانوایر
- گیربکس نوار نقاله
- گیربکس نورد
- گیربکس رولینگ
- گیربکس تیکنر
- استفاده در مونوپمپ ها
- خطوط بسته بندی
- صنایع ماشین سازی
قیمت الکتروگیربکس هلیکال ایلماز Yilmaz 1400
*تاریخ بروزرسانی 1403/05/20
| ردیف | شرح | قیمت (تومان) |
|---|---|---|
| 1 | گیربکس شافت مستقیم ایلماز4 کیلووات 23 دور MR573-112M/4C | 56,200,000 |
| 2 | گیربکس شافت مستقیم ایلماز 4 کیلووات 34 دور MR573-112M/4C | 55,000,000 |
| 3 | گیربکس شافت مستقیم ایلماز 4 کیلووات 50 دور MR473-112M/4C | 51,500,000 |
| 4 | گیربکس شافت مستقیم ایلماز 4 کیلووات 58 دور MR373-112M/4C | 51,500,000 |
| 5 | گیربکس شافت مستقیم ایلماز 4 کیلووات 67 دور MR373-112M/4C | 49,000,000 |
| 6 | گیربکس شافت مستقیم ایلماز 4 کیلووات 79 دور MR373-112M/4C | 49,000,000 |
| 7 | گیربکس شافت مستقیم ایلماز 4 کیلووات 103 دور MR372-112M/4C | 49,000,000 |
| 8 | گیربکس شافت مستقیم ایلماز 4 کیلووات 122 دور MR272-112M/4C | 47,500,000 |
| 9 | گیربکس شافت مستقیم پایه دار ایلماز 4 کیلووات 168 دور MR272-112M/4C | 47,500,000 |
| 10 | گیربکس شافت مستقیم پایه دار ایلماز 4 کیلووات 235 دور MR272-112M/4C | 47,000,000 |
| 11 | گیربکس شافت مستقیم پایه دار ایلماز 4 کیلووات 276 دور MR272-112M/4C | 47,000,000 |
| 12 | گیربکس شافت مستقیم پایه دار ایلماز 4 کیلووات 323 دور MR272-112M/4C | 45,800,000 |
| 13 | گیربکس شافت مستقیم پایه دار ایلماز 4 کیلووات 401 دور MR282-112M/4C | 45,800,000 |
| 14 | گیربکس شافت مستقیم پایه دار ایلماز 4 کیلووات 463 دور MR282-112M/4C | 45,800,000 |
| 15 | گیربکس شافت مستقیم پایه دار ایلماز 5.5 کیلووات 23 دور MR573-132S/4B | 63,300,000 |
| 16 | گیربکس شافت مستقیم پایه دار ایلماز 5.5 کیلووات 34 دور MR473-132S/4B | 63,300,000 |
| 17 | گیربکس شافت مستقیم پایه دار ایلماز 5.5 کیلووات 47 دور MR473-132S/4B | 63,300,000 |
| 18 | گیربکس شافت مستقیم پایه دار ایلماز 5.5 کیلووات 66 دور MR472-132S/4B | 62,500,000 |
| 19 | گیربکس شافت مستقیم پایه دار ایلماز 5.5 کیلووات 67 دور MR373-132S/4B | 57,400,000 |
| 20 | گیربکس شافت مستقیم پایه دار ایلماز 5.5 کیلووات 90 دور MR372-132S/4B | 55,200,000 |
| 21 | گیربکس شافت مستقیم پایه دار ایلماز 5.5 کیلووات 108 دور MR372-132S/4B | 55,200,000 |
| 22 | گیربکس شافت مستقیم پایه دار ایلماز 5.5 کیلووات 135 دور MR372-132S/4B | 55,200,000 |
| 23 | الکتروگیربکس هلیکال ایلماز 5.5 کیلووات 213 دور MR372-132S/4B | 54,000,000 |
| 24 | الکتروگیربکس هلیکال ایلماز 5.5 کیلووات 340 دور MR372-132S/4B | 54,000,000 |
| 25 | الکتروگیربکس هلیکال ایلماز 7.5 کیلووات 24 دور MR673-132M/4C | 26,080,000 |
| 26 | الکتروگیربکس هلیکال ایلماز 7.5 کیلووات 37 دور MR573-132M/4C | 20,660,000 |
| 27 | الکتروگیربکس هلیکال ایلماز 7.5 کیلووات 41 دور MR573-132M/4C | 20,660,000 |
| 28 | الکتروگیربکس هلیکال ایلماز 7.5 کیلووات 66 دور MR472-132M/4C | 15,760,000 |
| 29 | الکتروگیربکس هلیکال ایلماز 7.5 کیلووات 85 دور MR472-132M/4C | 15,760,000 |
| 30 | الکتروگیربکس هلیکال ایلماز 7.5 کیلووات 108 دور MR372-132M/4C | 11,660,000 |
| 31 | الکتروگیربکس هلیکال ایلماز 7.5 کیلووات 136 دور MR372-132M/4C | 11,660,000 |
| 32 | الکتروگیربکس هلیکالYilmaz 7.5 کیلووات 214 دور MR372-132M/4C | 11,660,000 |
| 33 | الکتروگیربکس هلیکالYilmaz 7.5 کیلووات 280 دور MR372-132M/4C | 11,660,000 |
| 34 | الکتروگیربکس هلیکالYilmaz 11 کیلووات 37 دور MR573-160M/4B | 24,460,000 |
| 35 | الکتروگیربکس هلیکالYilmaz 11 کیلووات 55 دور MR573-160M/4B | 116,500,000 |
| 36 | الکتروگیربکس هلیکالYilmaz 11 کیلووات 64 دور MR572-160M/4B | 116,500,000 |
| 37 | الکتروگیربکس هلیکالYilmaz 11 کیلووات 68 دور MR473-160M/4B | 107,500,000 |
| 38 | الکتروگیربکس هلیکالYilmaz 11 کیلووات 86 دور MR572-160M/4B | 107,500,000 |
| 39 | الکتروگیربکس هلیکالYilmaz 11 کیلووات 101 دور MR572-160M/4B | 107,500,000 |
| 40 | الکتروگیربکس شافت مستقیم پایه دار ایلماز11 کیلووات 108 دور MR472-160M/4B | 101,800,000 |
| 41 | الکتروگیربکس شافت مستقیم پایه دار ایلماز 11 کیلووات 187 دور MR472-160M/4B | 101,800,000 |
| 42 | الکتروگیربکس شافت مستقیم پایه دار ایلماز 11 کیلووات 301 دور MR472-160M/4B | 98,700,000 |
| 43 | الکتروگیربکس شافت مستقیم پایه دار ایلماز 15 کیلووات 33 دور MR773-160L/4C | 207,600,000 |
| 44 | الکتروگیربکس شافت مستقیم پایه دار ایلماز 15 کیلووات 64 دور MR572-160M/4C | 194,500,000 |
| 45 | الکتروگیربکس شافت مستقیم پایه دار ایلماز 15 کیلووات 101 دور MR572-160M/4C | 194,500,000 |
| 46 | الکتروگیربکس شافت مستقیم پایه دار ایلماز 18.5 کیلووات 33 دور MR773-180M/4B | 209,000,000 |
| 47 | الکتروگیربکس شافت مستقیم پایه دار ایلماز 18.5 کیلووات 64 دور MR672-180M/4B | 198,000,00 |
| 48 | الکتروگیربکس شفت مستقیم پایه دار ایلماز 18.5 کیلووات 109 دور MR672-180M/4B | 198,000,000 |
| 49 | الکتروگیربکس شفت مستقیم پایه دار ایلماز 22 کیلووات 33 دور MR773-180L/4C | 216,000,000 |
| 50 | الکتروگیربکس شفت مستقیم پایه دار ایلماز 22 کیلووات 69 دور MR772-180L/4C | 216,000,000 |
| 51 | الکتروگیربکس شفت مستقیم پایه دار ایلماز 22 کیلووات 109 دور MR672-180L/4C | 206,000,000 |
| 52 | الکتروگیربکس شفت مستقیم پایه دار ایلماز 30 کیلووات 65 دور MR773-200L/4 | 240,000,000 |
| 53 | الکتروگیربکس شفت مستقیم پایه دار ایلماز 30 کیلووات 101 دور MR772-200L/4 | 240,000,000 |
| 54 | الکتروگیربکس شفت مستقیم پایه دار ایلماز 37 کیلووات 65 دور MR773-225S/4 | 275,000,000 |
| 55 | الکتروگیربکس شفت مستقیم پایه دار ایلماز 37 کیلووات 114 دور MR772-225S/4 | 275,000,000 |
