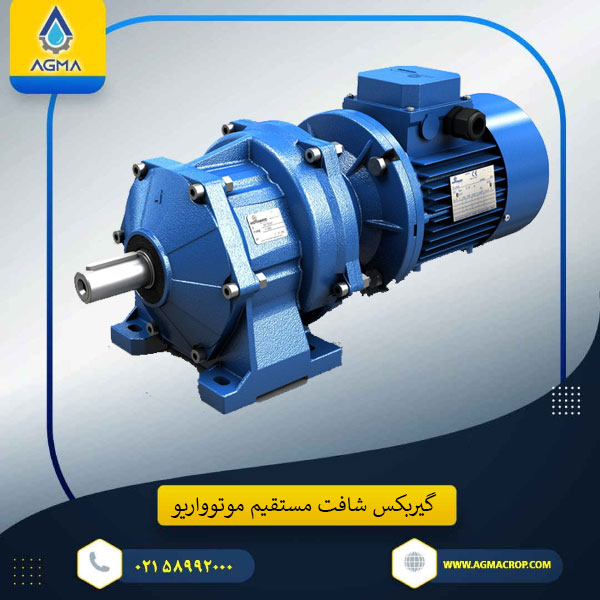

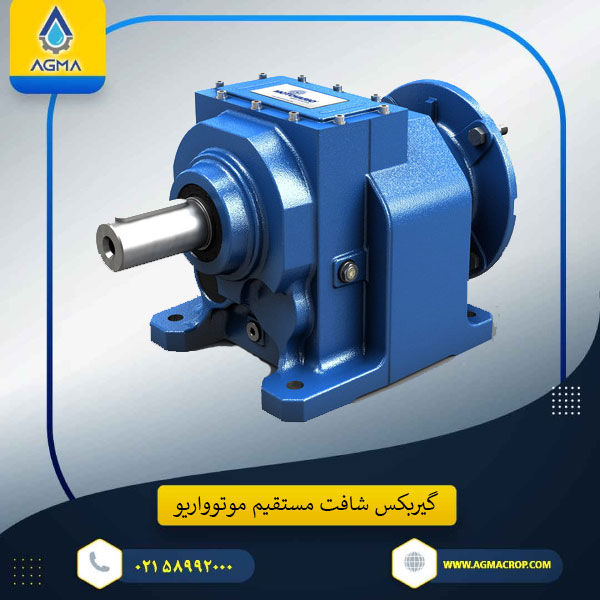

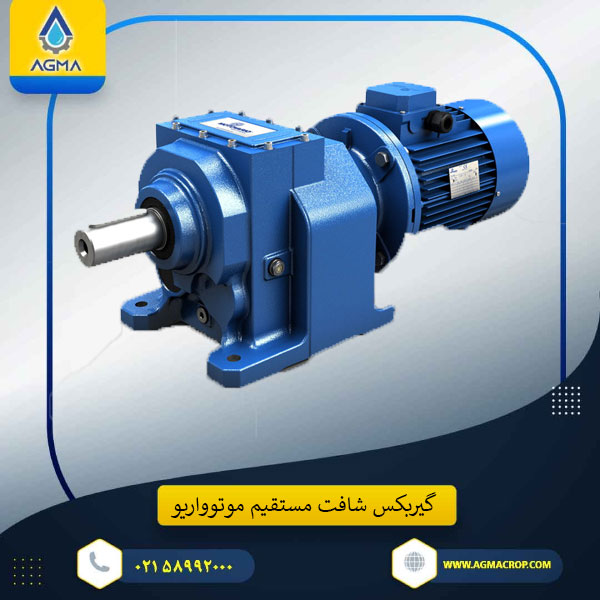

گیربکس شافت مستقیم MOTOVARIO
| برند | |
|---|---|
| جنس بدنه |
آلومینیوم سری HA/ چدن سری H |
| قطر شافت |
25 تا 90 |
| توان ورودی(Kw) |
0.75 تا 45 کیلوات |
| دامنه نسبت تبدیل(i) |
285 – 1.2 |
| نحوه نصب (Mounting) |
ورودی و خروجی به صورت ساده(پایه دار) یا فلنجدار |
نمایندگی گیربکس شافت مستقیم MOTOVARIO
این شرکت یکی از پیشتازان اروپایی در زمینه تولید گیربکس از سال 1965 می باشد. موتوواریو تولید کننده الکتروموتور، گیربکس و واریاتورهای مکانیکی در ایتالیا می باشد. با تمرکز شرکت MOTOVARIO بر کیفیت، بر بهره گیری از سیستم های پیشرفته و کارآمد تولیدی سرمایه گذاری کرده است که محصولات استثنایی را با قیمت رقابتی به بازار عرضه کند.شرکت موتوواریو قادر است تا محصولاتی در طیف های مختلف ارائه کند تا کلیه نیازها و خواسته های مشتریان خود را برآورده سازد. گیربکس های ایتالیایی موتوواریو با پیشرفت صنایع کاشی و سرامیک وارد صنعت ایران شدند و با توجه به کیفیت بسیار بالا و قیمت مناسب جایگاه ویژه ای در صنایع مختلف پیدا کردند. فروش گیربکس شافت مستقیم MOTOVARIO در آگما نمایندگی موتوواریو در ایران با بهترین کیفیت و خدمات پس از فروش انجام می گیرد.
فروش گیربکس شافت مستقیم MOTOVARIO سری H/HA
با تماس با کارشناسان آگما می توانید به راحتی از قیمت گیربکس هلیکال موتوواریو، کاتالوگ گیربکس شافت مستقیم موتوواریو و مشخصات فنی آن با خبر شوید. گیربکس شافت مستقیم شرکت موتوواریو یکی از محصولات پر فروش این کمپانی می باشد. گیربکس سری H و HA برند موتوواریو برای ارئه حداکثر کارایی و قابلیت اطمینان حتی در سخت ترین شرایط کاری طراحی شده است. سری H شافت مستقیم موتوواریو از چدن مستحکم ساخته شده است و اندازه آکس پایه های آن مطابق با استاندارد IEC اروپا طراحی شده که با تمامی گیربکس های برندهای دیگر قابل جایگزینی می باشد.
محصولات مشابه
گیربکس شافت مستقیم SEW ، گیربکس شافت مستقیم Yilmaz ، گیربکس شافت مستقیم پارس

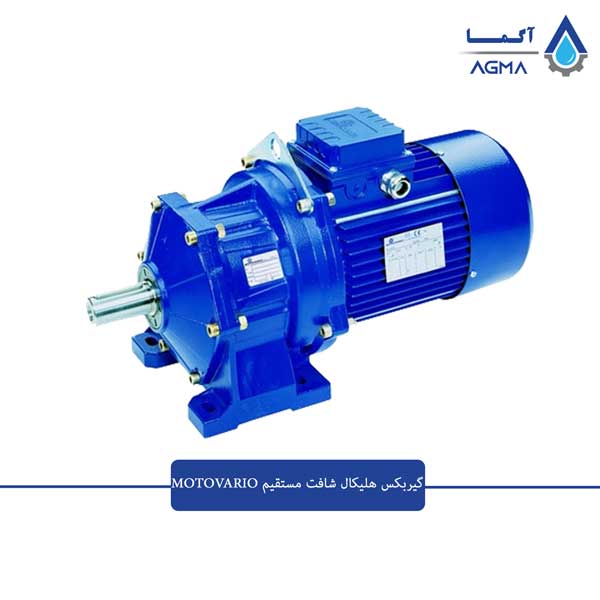

مشخصات فنی گیربکس هلیکال MOTOVARIO سری H/HA
سری HA هلیکال موتوواریو یک گیربکس بسیار کاربردی با پوسته الومینیوم می باشد که بسیار سبک، مقرون به صرفه و بیشتر در کاربری های سبک مورد استفاده قرار می گیرد. این گیربکس در 12 سایز مختلف، با محدوده قطر شافت خروجی از 20 میلیمتر تا 90 میلیمتر و همچنین ورودی های متنوع هالو شافت و ورودی شافت می باشد.گیربکس شافت مستقیم موتووارویو قابلیت تحمل گشتاور تا 8000 نیوتن متر و 55000 نیوتن متر بار محوری را دارد. این گیربکس تا توان 45 کیلووات ورودی را ساپورت می کند. محدوده نسبت تبدیل گیربکس هلیکال موتوواریو از 1.2 تا 282 در سری H و از1.33 تا 353.98 در سری HA می باشد.
انواع گیربکس شافت مستقیم هلیکال موتواریو
- سری H و سری HA پایه دار پوسته چدن برای نصب الکتروموتور IEC
- سری IH و سری IHA پایه دار پوسته چدن با ورودی شافت
- سری CH و سری CHA پایه دار با موتور فابریک
- سری HF و سری HFA فلنج دار پوسته چدن برای نصب الکتروموتور IEC
پلاک خوانی گیربکس شافت مستقیم موتوواریو سری H
HF80 FA 90 180×19 250×40 B5
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | قیمت پمپ دیافراگمی 06 RV ¼ اینچ بدنه پلی پروپیلن، گلوله و دیافراگم تفلون | تماس بگیرید |
| 2 | قیمت پمپ دیافراگمی 10 RV ⅜ اینچ بدنه پلی پروپیلن، گلوله و دیافراگم تفلون | تماس بگیرید |
| 3 | قیمت پمپ دیافراگمی 15 RV ½ اینچ بدنه و سیت پلی پروپیلن، گلوله و دیافراگم تفلون | تماس بگیرید |
| 4 | قیمت پمپ دیافراگمی 15 RV ½ اینچ بدنه آلومینیوم، سیت استیل 304 و گلوله و دیافراگم تفلون | تماس بگیرید |
| 5 | قیمت پمپ دیافراگمی 15 RV ½ اینچ بدنه آلومینیوم، سیت استیل 304 و گلوله و دیافراگم هایترل | تماس بگیرید |
| 6 | قیمت پمپ دیافراگمی 15 RV ½ اینچ بدنه و سیت استیل 304، گلوله و دیافراگم تفلون | تماس بگیرید |
| 7 | قیمت پمپ دیافراگمی 25 RV 1 اینچ ببدنه و سیت پلی پروپیلن، گلوله و دیافراگم تفلون | تماس بگیرید |
| 8 | قیمت پمپ دیافراگمی 25 RV 1 اینچ بدنه آلومینیوم، سیت استیل 304 و گلوله و دیافراگم تفلون | تماس بگیرید |
| 9 | قیمت پمپ دیافراگمی 25 RV 1 اینچ بدنه آلومینیوم، سیت استیل 304 و گلوله و دیافراگم هایترل | تماس بگیرید |
| 10 | قیمت پمپ دیافراگمی 25 RV 1 اینچ بدنه و سیت استیل 304، گلوله و دیافراگم تفلون | تماس بگیرید |
| 11 | قیمت پمپ دیافراگمی ریور ویو RV 40 1 ½ اینچ بدنه و سیت پلی پروپیلن، گلوله و دیافراگم تفلون | تماس بگیرید |
| 12 | قیمت پمپ دیافراگمی ریور ویو RV 40 1 ½ اینچ بدنه آلومینیوم، سیت استیل 304 و گلوله و دیافراگم تفلون | تماس بگیرید |
| 13 | قیمت پمپ دیافراگمی ریور ویو RV 40 1 ½ اینچ بدنه آلومینیوم، سیت استیل 304 و گلوله و دیافراگم هایترل | تماس بگیرید |
| 14 | قیمت پمپ دیافراگمی ریور ویو RV 40 1 ½ اینچ بدنه و سیت استیل 304، گلوله و دیافراگم تفلون | تماس بگیرید |
| 15 | قیمت پمپ دیافراگمی River Wave RV 50 2 اینچ بدنه و سیت پلی پروپیلن، گلوله و دیافراگم تفلون | تماس بگیرید |
| 16 | پمپ دیافراگمی River Wave RV 50 2 اینچ بدنه آلومینیوم، سیت استیل 304 و گلوله و دیافراگم تفلون | تماس بگیرید |
| 17 | پمپ دیافراگمی River Wave RV 50 2 اینچ بدنه آلومینیوم، سیت استیل 304 و گلوله و دیافراگم هایترل | تماس بگیرید |
| 18 | پمپ دیافراگمی River Wave RV 50 2 اینچ بدنه و سیت استیل 304، گلوله و دیافراگم تفلون | تماس بگیرید |
| 19 | پمپ دیافراگمی River Wave RV 80 3 اینچ بدنه و سیت پلی پروپیلن، گلوله و دیافراگم تفلون | تماس بگیرید |
| 20 | پمپ دیافراگمی River Wave RV 80 3 اینچ بدنه آلومینیوم، سیت استیل 304 و گلوله و دیافراگم تفلون | تماس بگیرید |
| 21 | پمپ دیافراگمی River Wave RV 80 3 اینچ بدنه آلومینیوم، سیت استیل 304 و گلوله و دیافراگم هایترل | تماس بگیرید |
| 22 | پمپ دیافراگمی River Wave RV 80 3 اینچ بدنه و سیت استیل 304، گلوله و دیافراگم تفلون | تماس بگیرید |
- مشخصه گیربکس هلیکال موتوواریو هست. با سه کد زیر می تواند شروع شود
- HA: گیربکس هلیکال پوسته آلومینیومی
- H: گیربکس هلیکال پوسته چدنی
- CH: موتور گیربکس هلیکال موتواریو به صورت یکپارچه
2. نشان دهنده مشخصه ظاهری و نحوه نصب گیربکس می باشد و حالات زی را می تواند داشته باشد
بدون مشخصه: گیربکس بصورت پایه دار می باشد
F: گیربکس با پوسته خروجی فلنجدار
U: گیربکس با پوسته بصورت پایه و فلنج دار با هم
M: گیربکس با پوسته برای یک طبقه کاهش دور وردی (گیربکس دور بالا)
3. نشان دهنده سایز گیربکس می باشد. این آیتم برای گیربکس های آلومینیومی و چدنی به شرح زیر تقسیم می شود
گیربکس پوسته آلومینیومی در سه سری A30 , A40 , A50 . A60 هستند
گیربکس پوسته چدنی در مدل های 30, 40, 50, 60, 70 ,80 ,100 , 120, 140 هستند
4. نشان دهنده نوع و تیپ گیربکس خروجی گیربکس می باشد و به انواع زیر تقیم می شود
FA: فلنج خروجی مکعبی
FC FB: فلنج خروجی دایره ای در ابعاد و سایزهای مختلف
5. این آیتم نشان دهنده نسبت تبدیل گیربکس می باشد و دامنه بین 1.23 تا 353.98 می باشد.
6. نوع و اندازه ورودی گیربکس را نشان می دهد و در دو حالت زیر می باشد.
(P (PAM: نشان دهنده ورودی هالو گیربکس می باشد و الکتروموتور به صورت مستقیم با گیربکس کوپل می گردد.(برای مثال قطر شافت ورودی 19 و طول آن 18 سانتیمتر می باشد)
E (ECE):نشان دهنده وردی گیربکس به صورت شافت توپر هست و سایز شافت وردی گیربکس را مشخص می کند.
7. نشان دهنده مشخصاب ابعادی شافت خروجی گیربکس می باشد.
8. نشان دهنده نحوه نصب و موقعیت قرارگیری گیربکس می باشد.(B3, B5, B8, B6, B7, V5, V1, V6, V3)
جدول قطر شافت و ماکزیموم گشتاور خروجی
| 140 | 125 | 100 | 080 | 060 | 050 | 040 | 030 | H Series |
| 90 | 70 | 60 | 50 | 40 | 35 | 30 | 25 | قطر شافت خروجی(mm) |
| 8000 | 5000 | 3600 | 1800 | 850 | 500 | 300 | 200 | ماکزیمم گشتاور قابل تحمل(N.M) |
مزایای گیربکس شافت مستقیم موتوواریو
- سایز 030-040-050-060-080-100-125-140
- ماکزیموم توان 45 کیلووات پوسته چدن
- ماکزیموم توان 5.5 کیلووات پوسته آلومینیوم
- چرخدنده های سخت کاری شده و سنگ خورده
- گیربکس های یک طبقه و دو طبقه و سه طبقه
- محدوده نسبت تبدیل 1.23 تا 282.10 پوسته چدن
- محدوده نسبت تبدیل 1.33 تا 353.98 پوسته آلومینیوم
- ماکزیموم گشتاور 8000 نیوتن متر و کاکزیموم بار محوری 55000 نیوتن متر پوسته چدن
- ماکزیموم گشتاور 500 نیوتن متر و کاکزیموم بار محوری 8000 نیوتن متر پوسته آلومینیوم
- چدن ریخته گری شده G200 برای مقاومت بالا
- رنگ RAL5010
- آپشن های فلنج خروجی بک استاپ
کاربری گیربکس هلیکال MOTOVARIO
- صنایع کاشی و سرامیک
- نفت، گاز، پتروشیمی
- گیربکس کانوایرهای صنعت فولاد، سیمان
- گیربکس صنایع دریایی
- گیربکس صنایع غذایی، دارویی
- گیربکس کانوایر
- گیربکس نوار نقاله
- گیربکس نورد
- گیربکس رولینگ
- گیربکس تیکنر
- گیربکس عملگر باز و بسته کردن دریچه های حوضچه های ته نشینی در صنعت آب و فاضلاب
تعمیرات و نگهداری گیربکس شافت مستقیم موتوواوریو
گیربکس های شافت مستقیم موتوواریو دارای چرخ دنده های سنگ زده و حرارت دیده هستند به همین دلیل این گیربکس ها فوق العاده بی سر و صدا کار می کنند. کیفیت بدنه آنها بسیار عالی و مستحکم می باشد و در مقابل ضربه مقاوم هستند. با این وجود تعمیر و نگهداری در محصولات صنعتی که به صورت دائم در حال کار کردن هستند امری اجتناب ناپذیر است. در پایین مواردی که اکثر در موتور گیربکس های صنعتی ممکن است ایجاد شود به شکل جدول آورده شده است. در صورت مشاهده هریک از این موارد با کارشناسان ما تماس بگیرید.
| ایرادات | علت ایراد | نحوه اصلاح کردن |
| سر و صداهای غیر معمول هنگام کار | A. از بین رفتن بیرینگ ها
B. کچل کردن چرخ دنده ها |
A. روغن داخل گیربکس را چک کنید
B. با ما تماس بگیرید |
| سر و صداهای غیر معمول هنگام کار | اجسام خارجی درون روغن گیربکس | · روغن داخل گیربکس را چک کنید
· دسستگاه را متوقف کرده و با تماس بگیرید |
| نشت روغن
· از پوسته گیربکس · از فلنج الکتروموتور · از کاسه نمد الکتروموتور · از فلنج گیربکس · از کاسه نمد شافت خروجی |
A. کاسه نمد معیوب بر روی پوسته گیربکس
B. واشر معیوب C. گیربکس تهویه نمی شود |
A. سفت کردن پیچ های گیربکس اگر همچنان نشت روغن دارد با ما تماس بگیرید
B. با ما تماس بگیرید C. چک کردن پیچ تهویه گیربکس |
| نشت روغن از پیچ هواگیری گیربکس | A. روغن بسیار زیاد
B. موتور گیربکس درست نصب نشده C. دمای پایین یا دمای بالای روغن |
A. درست کردن میزان روغن بر اساس جداول در کاتالوگ محصول
B. جا نمایی صحیح پیچ هواگیری با توجه به کاتالوگ محصول |
| شافت خروجی گیربکس نمی چرخد در صورتی که الکتروموتور کار می کند یا شافت ورودی می چرخد | ارتباط بین استیج های گیربکس با هاب شافت قطع شده | گیربکس خود را برای تعمیر ارسال کنید |
لطفا اگر درخواست تعمیر و مشاوره برای تعمیر و نگهداری دارید اطلاعات زیر را برای کارشناسان ما ارسال کنید:
- پلاک الکتروموتور و گیربکس
- شرح نوع ایراد
- مدت زمان ایجاد و دوره مشکل در موتور گیربکس
- نشانه ها
لیست قیمت گیربکس شافت مسقیم موتوواریو سری H
*آخرین بروزرسانی 0403/05/01
لیست قیمت گیربکس موتواریو سری HA
| بیشترین فشار | 7 بار |
|---|---|
| بیشترین جریان (دبی) | 17 لیتر بر دقیقه |
| بیشترین سرعت | 320 cpm |
| بیشترین مکش | 3 متر |
| حداکثر ذرات جامد | 1.5 میلیمتر |
| بیشترین مقدار هوای مصرفی | 3.5 لیتر بر ثانیه |
| سایز ورودی هوا | ¼ اینچ |
| جریان ورودی سیال | ¼ اینچ |
| جریان خروجی سیال | ¼ اینچ |
| وزن (پلیمری) | بدنه PP (پلی پروپیلن) 1.1 کیلوگرم |
لیست قیمت گیربکس موتووارو سری H
| بیشترین فشار | 7 بار |
|---|---|
| بیشترین جریان (دبی) | 38 لیتر بر دقیقه |
| بیشترین سرعت | 330 cpm |
| بیشترین مکش | 4 متر |
| حداکثر ذرات جامد | 1.6 میلیمتر |
| بیشترین مقدار هوای مصرفی | 9 لیتر بر ثانیه |
| سایز ورودی هوا | ¼ اینچ |
| جریان ورودی سیال | 3.8 اینچ |
| جریان خروجی سیال | ⅜ اینچ |
| وزن (پلیمری) | بدنه PP (پلی پروپیلن) 2.5 کیلوگرم |
| وزن (فلزی) | بدنه Al (آلومینیوم) 3.9 کیلوگرم |
