گیربکس شافت مستقیم چینی
| برند | |
|---|---|
| قطر شافت خروجی |
25 تا 50 میلیمتر |
| محدوده توانی |
0.37 تا 55 کیلوات |
| دور خروجی گیربکس |
10 تا 530 دور بر دقیقه |
| نحوه اتصال گیربکس |
پایه دار / فلنجدار |
| گشتاور قابل تحمل |
10.000 نیوتن متر |
| ورودی گیربکس |
بصورت هالو شافت یا شافت توپر |

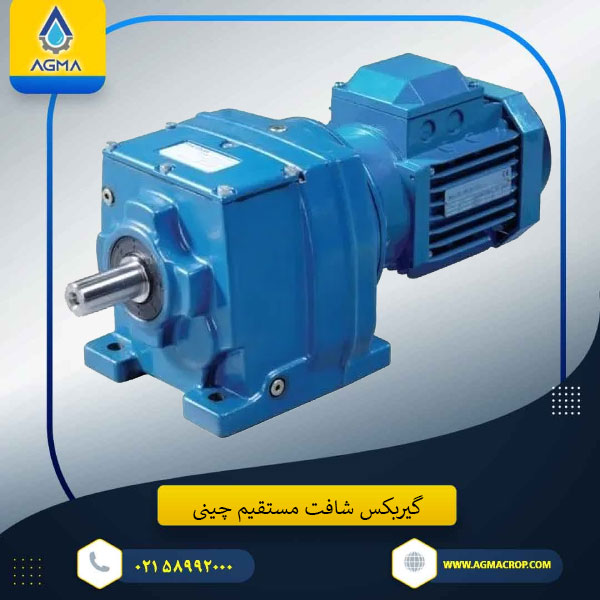

گیربکس شافت مستقیم چینی

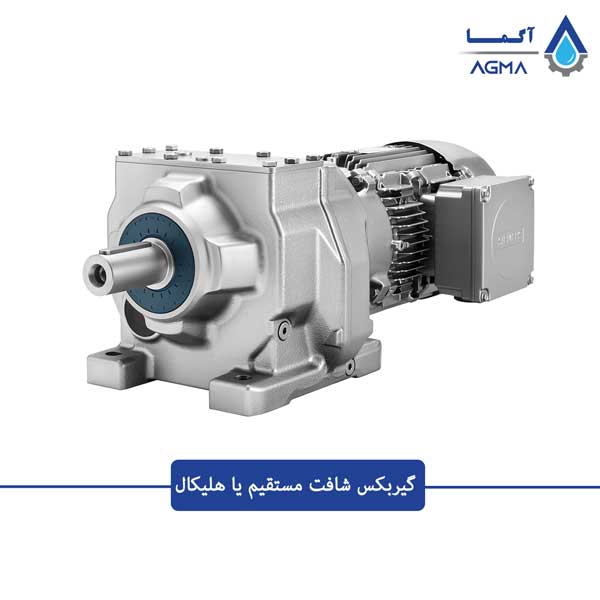

گیربکس هلیکال یا شافت مستقیم چینی از جمله گیربکس های پرمصرف در صنعت محسوب می شود. این گیربکس با دنده هلیکال و مورب فولادی سنگ زنی شده همراه با عملیات حرارتی دارای کمترین ایجاد صدا هنگام کار کردن و قابلیت تحمل گشتلور بالایی را دارد. موتور گیربکس چینی درانواع دستگاه ها و صنایع تولیدی مورد استفاده قرار می گیرد.
فروش گیربکس شافت مستقیم چینی
گیربکس هلیکال چینی به دلیل قیمت ارزان و مقرون به صرفه بودن مورد توجه کاربران زیادی قرارگرفته است. این گیربکس با کیفیت ساخت مناسب رقیب محصولات مشابه داخلی و برندهای اروپایی شده است. بار یاستفاده از گیربکس شفت مستقیم چینی با کارشناسان ما در گروه صنعتی آگما تماس حاصل بفرمایید، تا ضمن مشاوره رایگان انتخاب گیربکس، شما را در زمینه الکتروموتور مورد نیاز برای گیربکس مورد نظر و گشتاور قابل تحمل گیربکس و سایر نکات فنی راهنمایی بفرمایند.
نمایندگی گیربکس چینی در تهران
گروه صنعتی آگما به عنوان نمایندگی فروش گیربکس چینی در تهران،گیربکس های چینی در تیپ و سایز مختلف را به کشور وارد و به مصرف کنندگان عرضه می کند.
انواع گیربکس هلیکال چینی
- گیربکس شفت مستقیم چینی پایه دار
- گیربکس شفت مستقیم چینی فنجدار

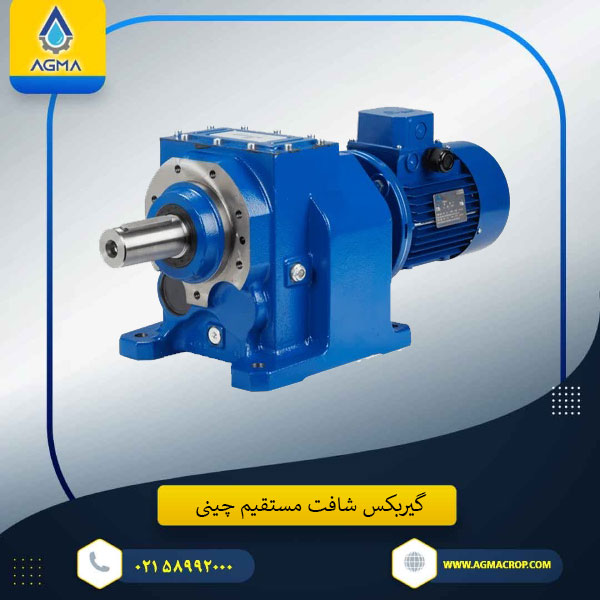

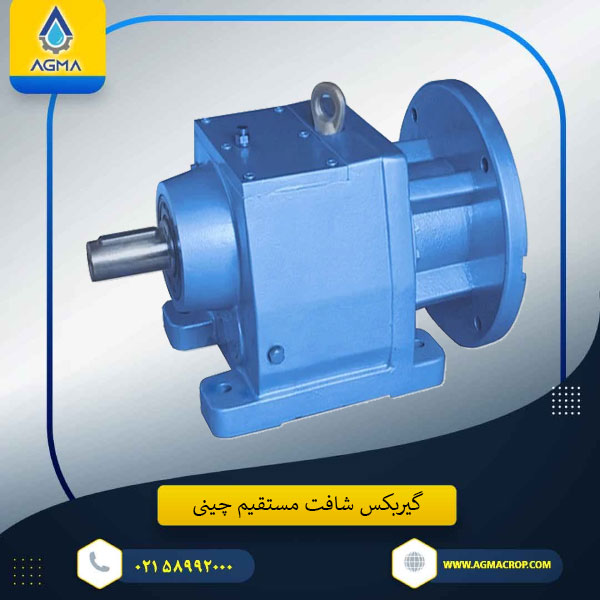

گیربکس هیکال پایه دار چینی
این نوع گیربکس معمولا برای نصب افقی مورد استفاده قرار می گیرد. مکانیزم و طراحی این گیربکس به طوری هست که الکتروموتور مستقیما به گیربکس کوپل می شود(از طریق فلنج) و گیربکس به دستگاه مورد نظر کوپل و یا از طریق فولی و تسمه یا زنجیر انتقال نیرو بین گیربکس و دستگاه انجام می شود. معمولا ازگیربکس پایه دار با دور بالا برای گیربکس پمپ مورد استفاده قرار می گیرد.

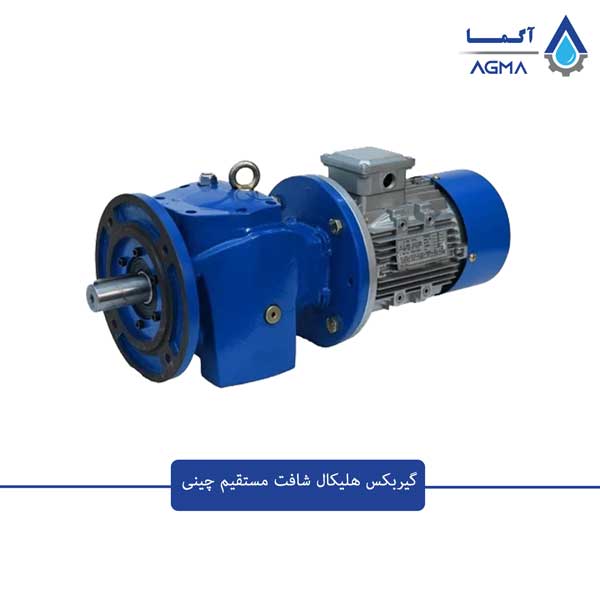

گیربکس هلیکال فلنجدار چینی
دراین نوع گیربکس قابلیت استفاده به صورت افقی و یا عمودی فراهم است. نکته ای که در این تیپ گیربکس وجود دارد اتصال مستقیم گیربکس با دستگاه مورد نظر می باشد. ساختار گیربکس فلنجدار به طوری هست که شرایط برای نصب عمودی را نیز دارد. استفاده از بلبرینگ های قوی تر در خروجی گیربکس این امکان را فراهم کرده تا وزن گیربکس و الکتروموتور را به صورت عمود تحمل کند. این ویژگی بیشتر در میکسرها یا مکان هایی که نیاز به نصب عمود دارند مورد توجه قرار می گیرد.
مشخصات فنی گیربکس شافت مستقیم چینی
گیربکس هلیکال چینی در هردو نوع پایه و یا فلنجدار دارای ورودی هالو آماده کوپل با هر نوع الکتروموتوری می باشند. این گیربکس ها با موتور از توان 0.37 کیلوات تا 4 کیلوات به صورت موتور تکفاز و یا الکتروموتور سه فاز کوپل می شوند. گیربکس چینی هلیکال از سایز پایین با شافت خروجی 20 تا 50 میلیمتر و با طیف گسترده دور خروجی 20 تا 200 دور بر دقیقه در سایزهای مختلف مورد استفاده قرار می گیرند.
جدول مشخصات فنی گیربکس هلیکال چینی
| مدل گیربکس | توان (Hp) | نسبت تبدیل (i) | دور خروجی (rpm) | شفت ورودی (mm) | شافت خروجی (mm) |
|---|---|---|---|---|---|
| R27 71B5 | 0.5 | 13.28 | 105 | 14 | 25 |
| R27 71B5 | 0.5 | 18.8 | 75 | 14 | 25 |
| R27 71B5 | 0.5 | 22.32 | 63 | 14 | 25 |
| R27 71B5 | 0.5 | 28.37 | 50 | 14 | 25 |
| R27 80B5 | 1 | 7 | 200 | 19 | 25 |
| R27 80B5 | 1 | 8.63 | 162 | 19 | 25 |
| R27 80B5 | 1 | 10.15 | 138 | 19 | 25 |
| R27 80B5 | 1 | 13.28 | 105 | 19 | 25 |
| R27 80B5 | 1 | 18.8 | 74 | 19 | 25 |
| R27 80B5 | 1 | 22.32 | 63 | 19 | 25 |
| R27 80B5 | 1 | 28.37 | 50 | 19 | 25 |
| R27 80B5 | 1 | 32.4 | 43 | 19 | 25 |
| R37 80B5 | 1 | 44.81 | 31 | 19 | 25 |
| R37 80B5 | 1 | 61.38 | 23 | 19 | 25 |
| R37 90B5 | 1.5 -2 | 7 | 200 | 24 | 25 |
| R37 90B5 | 1.5 -2 | 8.63 | 162 | 24 | 25 |
| R37 90B5 | 1.5 -2 | 10.15 | 138 | 24 | 25 |
| R37 90B5 | 1.5 -2 | 13.28 | 105 | 24 | 25 |
| R37 90B5 | 1.5 -2 | 18.8 | 73 | 24 | 25 |
| R47 90B5 | 1.5 -2 | 22 | 63 | 24 | 30 |
| R47 90B5 | 1.5 -2 | 28.37 | 50 | 24 | 30 |
| R57 90B5 | 1.5 -2 | 35 | 40 | 24 | 35 |
| R57 90B5 | 1.5 -2 | 43.3 | 32 | 24 | 35 |
| R57 90B5 | 1.5 -2 | 64.85 | 21 | 24 | 35 |
| R37 112B5 | 3 | 7 | 200 | 28 | 25 |
| R37 112B5 | 3 | 8.63 | 162 | 28 | 25 |
| R37 112B5 | 3 | 10.11 | 139 | 28 | 25 |
| R47 112B5 | 3 -4 -5.5 | 9 | 155 | 28 | 30 |
| R47 112B5 | 3 -4 -5.5 | 10.15 | 138 | 28 | 30 |
| R47 112B5 | 3 -4 -5.5 | 12.54 | 111 | 28 | 30 |
| R47 112B5 | 3 -4 -5.5 | 14.56 | 96 | 28 | 30 |
| R47 112B5 | 3 -4 -5.5 | 19.27 | 72 | 28 | 30 |
| R57 112B5 | 3 -4 -5.5 | 21.93 | 63 | 28 | 35 |
| R57 112B5 | 3 -4 -5.5 | 26.97 | 52 | 28 | 35 |
| R57 112B5 | 3 -4 -5.5 | 35 | 40 | 28 | 35 |
| R57 112B5 | 3 -4 -5.5 | 6.41 | 218 | 28 | 35 |
| R57 112B5 | 3 -4 -5.5 | 9.35 | 149 | 28 | 35 |
| R67 112B5 | 3 -4 -5.5 | 39.88 | 35 | 28 | 35 |
| R77 112B5 | 3 -4 -5.5 | 43.36 | 32 | 28 | 40 |
| R77 112B5 | 3 -4 -5.5 | 66.77 | 21 | 28 | 40 |
| R77 112B5 | 3 -4 -5.5 | 33.47 | 42 | 28 | 40 |
| R87 112B5 | 3 -4 -5.5 | 63.68 | 22 | 28 | 50 |
مزیت استفاده از گیربکس شفت مستقیم چینی
قیمت ارزان و مناسب نسبت به رقبای ایرانی و اروپایی
دامنه وسیع دور خروجی
قابلیت کوپل با هر نوع الکتروموتور مورد نظر
ایجاد صدای کم در حین کارکرد
قابلیت نصب افقی و عمودی گیربکس
دارای شش ماه گارانتی
قابلیت تحمل گشتاور بالا با توجه به نوع چرخدنده های هلیکال
کاربرد گیربکس هلیکال چینی
صنایع سیمان
صنایع آب و فاضلاب
صنایع فولاد
صنایع بسته بندی
صنایع غذایی
نوار نقاله
میکسرها
گیربکس پمپ
ماشین سازی
صنایع خودرویی
لیست قیمت گیربکس هلیکال یا شافت مستقیم چینی
*تاریخ بروزرسانی 1403/05/01
| بیشترین فشار | 7 بار |
|---|---|
| بیشترین جریان (دبی) | 57 لیتر بر دقیقه |
| بیشترین سرعت | 400 cpm |
| بیشترین مکش | 4.5 متر |
| حداکثر ذرات جامد | 2.5 میلیمتر |
| بیشترین مقدار هوای مصرفی | 10 لیتر بر ثانیه |
| سایز ورودی هوا | ¼ اینچ |
| جریان ورودی سیال | RV 15: ½ اینچ |
| RV 20: ¾ اینچ | |
| جریان خروجی سیال | RV 15: ½ اینچ |
| RV 20: ¾ اینچ | |
| وزن (پلیمری) | بدنه PP (پلی پروپیلن) 2.7 کیلوگرم، بدنه PVDF (کاینار) 3.7 کیلوگرم |
| وزن (فلزی) | بدنه Al (آلومینیوم) 4.5 کیلوگرم، بدنه استیل 6.8 کیلوگرم |
