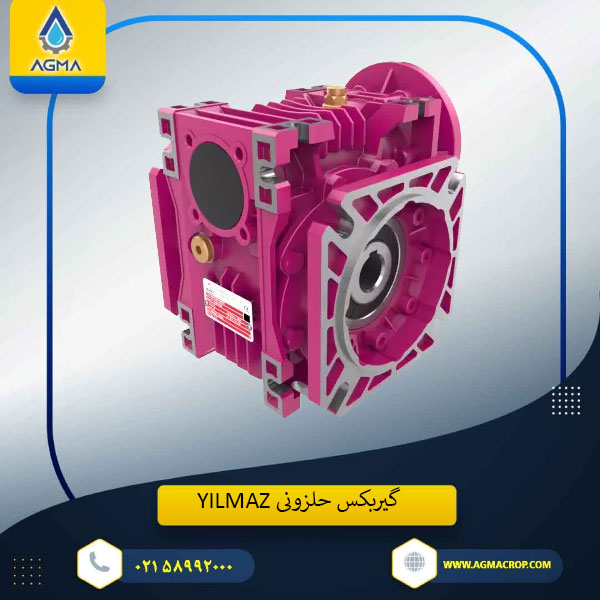

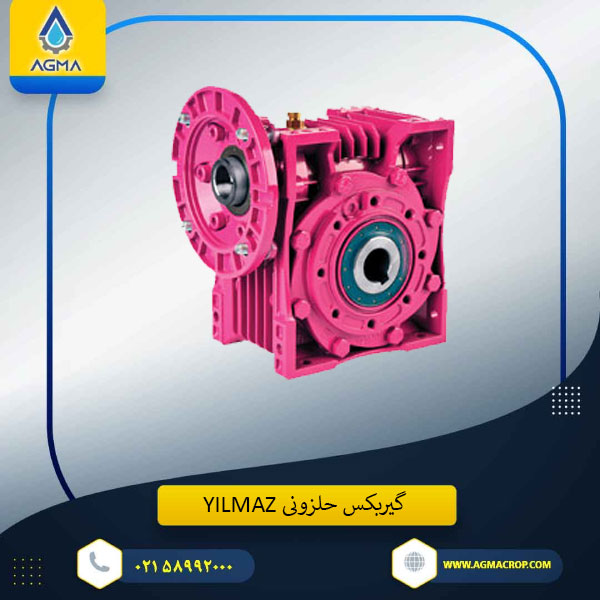

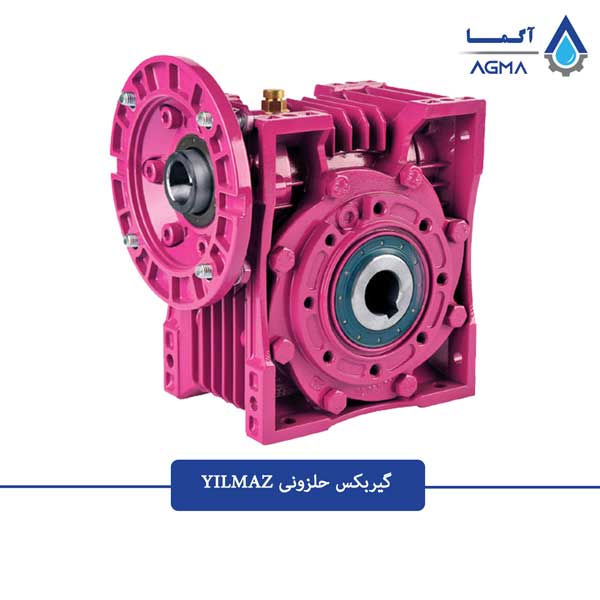

گیربکس حلزونی Yilmaz
| برند | |
|---|---|
| سایز گیربکس |
سایز 30 تا 125 |
| محدوده توانی قابل مونتاژ |
0.18 تا 15 کیلوات |
| محدوده نسبت تبدیل(i) |
5 تا 107 |
| حداکثر گشتاور قابل تحمل |
2480 نیوتن متر |
| اندازه هالو خروجی |
14 تا 42 میلیمتر |
| جنس بدنه |
تا سایز 80 آلومینیوم از 100 با بالا چدن |
گیربکس حلزونی Yilmaz
شرکت ایلماز به عنوان یکی از شرکت های معتبر اروپایی در زمینه تولید انواع گیربکس های صنعتی می باشد. شرکت ایلماز YILMAZ در سال 1936 در کشور ترکیه کار خود را در زمینه تولید گیربکس صنعتی ایلماز با کیفیت بالا و بر اساس استاندارهای جهانی روز دنیا IEC تولید و عرضه کرده است. گروه صنعتی ایلماز Yilmaz محصولات گیربکس خود را در تیپ های مختلف طراحی و تولید می کند که در زیر به آن اشاره می کنیم. گیربکس ایلماز با بیش از 80 سال سابقه در بازار جهانی به یکی از برندهای با کیفیت و معتبر تبدیل شده و در کشورهای مختلف دارای نمایندگی و نیروی کار می باشد. موتور گیربکس حلزونی ایلماز در سایزها و تیپ بندی های مختلف به صورت کوپله شده با الکتروموتور و یا گیربکس تک با نسبت تبدیل های مختلف عرضه می شود. شرکت Yilmaz گیربکس های صنعتی خود را در تیپ های مختلف صنعتی طراحی و تولید می کند.
انواع محصولات شرکت ایلمازYilmaz:
- گیربکس شافت مستقیم یا هلیکال سریM ایلماز YILMAZ
- گیربکس مخروطی یا کرانویل سری K ایلماز YILMAZ
- گیربکس شافت موازی یا آویز سری T ایلماز YILMAZ
- گیربکس حلزونی سری E ایماز YILMAZ
- گیربکس خورشیدی سری P ایلماز YILMAZ
- گیربکس صنعتی سری H,B,Y ایلماز YILMAZ
- الکتروموتور ایلماز YILMAZ
فروش موتور گیربکس حلزونی ایلماز Yilmaz سری E
گیربکس کتابی ایلماز یکی از پرکاربردترین گیربکس ها در صنعت می باشد و با توجه به سایزها ،ابعاد، نسبت تبدیل و نحوه نصب مختلف بنابر نیاز کاربر امکان استفاده راحت را فراهم آورده و با توجه به تحمل گشتاور حداکثر تا 2000 نیوتن متر از گیربکس حلزونی ایلماز سری E استفاده می کنند. در گیربکس حلزونی Yilmaz مانند سایر گیربکس حلزونی ورودی و خروجی گیربکس بر هم عمود هستند و ورودی و خروجی با هم نود درجه اختلاف زاویه ای دارند.
تیپ سایز بندی این گیربکس از سایز 25 و با تحمل گشتاور 33 نیوتن متر شروع و تا تیپ 125 با تحمل گشتاور حدود 2000 نیوتن متر و با نسبت تبدیل 5 تا 110 قابل کوپل شدن با الکتروموتور استاندارد با توان مناسب می باشد. گیربکس حلزونی ایلماز از تیپ 25 تا 80 با جنس پوسته و بدنه آلومینیومی می باشد که مناسب برای انتقال حرارت گیربکس با محیط و کارکرد در محیطی که دمای آنجا بالا می باشد هستند، تیپ 100 و 125 با جنس بدنه چدن دارای وزن بیشتر و مقاومت بالا نسبت به ضربه می باشد.
جدول مشخصات فنی گیربکس حلزونی ایلماز سری E
| 80 | 60 | 50 | 42 | 36 | 25 | 21.2 | 14.5 | 10.5 | 7.25 | 5.25 | نسبت دور | EN30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9,11 | 9,11 | 11 | 11 | 9,11 | 11 | 11 | 11 | 9,11 | 11 | 11 | شافت ورودی | |
| 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | شافت خروجی | |
| 100 | 80 | 62 | 50 | 42 | 32 | 25 | 21 | 16 | 10.5 | 8 | نسبت دور | EN40 |
| 11,14 | 11,14 | 11,14 | 11,14 | 11,14 | 11,14 | 11,14 | 11,14 | 14 | 11,14 | 14 | شافت ورودی | |
| 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | شافت خروجی | |
| 100 | 83 | 62 | 50 | 38 | 29 | 25 | 19 | 14.5 | 9.5 | 7.25 | نسبت دور | EN50 |
| 14 | 14 | 14,19 | 14,19 | 19 | 19 | 19 | 19 | 19 | 19 | 19,24 | شافت ورودی | |
| 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | شافت خروجی | |
| 100 | 82 | 61 | 51 | 39 | 29 | 25.5 | 19.5 | 14.5 | 9.5 | 7.25 | نسبت دور | EN63 |
| 19 | 19 | 19,24 | 24 | 24 | 19,24 | 19,24 | 24 | 19,24 | 24 | 24 | شافت ورودی | |
| 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | شافت خروجی | |
| 110 | 82 | 62 | 53 | 40 | 30 | 26.5 | 20 | 15 | 10 | 7.5 | نسبت دور | EN80 |
| 19,24 | 19,24 | 24 | 24 | 24 | 24,28 | 24,28 | 24,28 | 19,28 | 28 | 28 | شافت ورودی | |
| 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | شافت خروجی | |
| 107 | 82 | 62 | 52 | 40 | 30 | 26 | 20 | 15 | 10 | 7.5 | نسبت دور | EN100 |
| 24 | 24,28 | 24,28 | 28 | 28 | 28 | 28 | 28 | 24,28 | 28 | 28 | شافت ورودی | |
| 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 | شافت خروجی | |
| 107 | 83 | 62 | 52 | 40 | 29 | 26 | 20 | 14.5 | 10 | 7.25 | نسبت دور | EN125 |
| 28 | 28 | 28 | 28 | 28 | 28 | 28,38 | 38 | 38 | 38 | 38 | شافت ورودی | |
| 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | شافت خروجی |
انواع گیربکس حلزونی ایلمازYilmaz سری E
گیربکس حلزونی ایلماز سری E در سه نوع زیر در بازار ارائه می شود:
- گیربکس حلزونی ایلمازYilmaz سری EV
- گیربکس حلزونی ایلمازYilmaz سری ET
- گیربکس حلزونی ایلمازYilmaz سری EN
گیربکس حلزونی ایلماز سری EV
موتورگیربکس حلزونی ایلماز (الکتروگیربکس حلزونی ایلماز)با فلنج موتور استاندارد IEC B5/B14
گیربکس حلزونی ایلماز سری ET

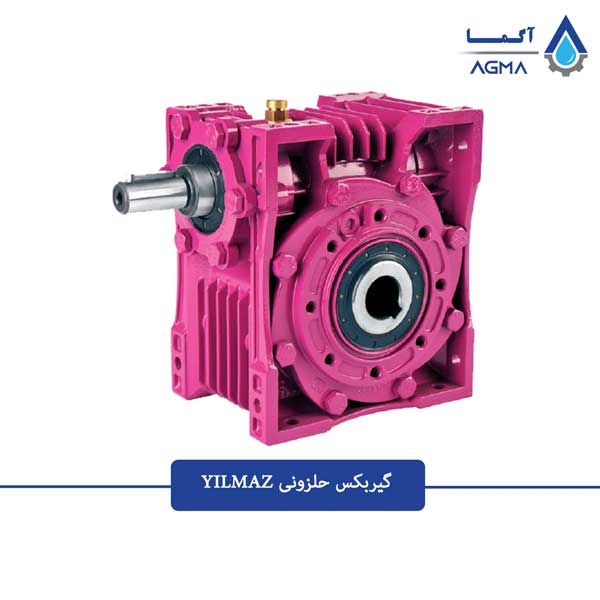

الکتروگیربکس حلزونی ایلماز با ورودی سالید شافت و خروجی هالو
گیربکس حلزونی ایلماز سری EN
گیربکس حلزونی ایلماز با ورودی هالو و فلنج استاندارد
مزایا استفاده از گیربکس حلزونی ایلماز
- حالات مختلف نصب در محل
- استفاده از فلنج های استاندارد در ورودی گیربکسIEC B5/B14
- قابلیت نصب فلنج کوتاه و بلند در خروج گیربکس
- قابل اتصال از طریق بازوی گشتاوری Torque arm
- دامنه وسیع نسبت تبدیل گیربکس
- خنک کاری و انتقال حرارت مناسب با محیط
تعمیر و نگهداری گیربکس حلزونی ایلماز Yilmaz
گیربکس حلزونی راحت ترین نگهداری را دارد و نیاز به کار خاصی نیست و تنها کاربر هر روز می بایست سطح روغن گیربکس را بازدید نماید و چون میزان روغن مصرفی در این تیپ گیربکس ها کم می باشد نیاز به تعویض ندارد، اما بهتر است بعد از یکسال استفاده روغن گیربکس تعویض شود تا هم گیربکس با راندمان بالاتری کار کند و سر و صدای گیربکس کمتر باشد و همچنین دندانه ها با اصطحکاک کمتری با هم در تماس باشند.
کاربرد گیربکس حلزونی ییلماز Yilmaz سری E
- گیربکس صنایع سیمان
- گیربکس کاشی و سرامیک
- گیربکس نوار نقاله
- گیربکس میکسر
- گیربکس صنایع دارویی
- گیربکس صنایع غذایی
- گیربکس صنایع پتروشیمی
- گیربکس بالابر
- گیربکس هواکش
- گیربکس دستگاه بسته بندی
لیست قیمت گیربکس حلزونی ایلماز سری EN
| ردیف | شرح | قیمت(تومان) |
|---|---|---|
| 1 | قیمت گیربکس حلزونی ایلماز Yilmazتیپ EN30 | 4,070,000 |
| 2 | قیمت گیربکس حلزونی ایلماز Yilmazتیپ EN40 | 5,830,000 |
| 3 | قیمت گیربکس حلزونی ایلماز Yilmazتیپ EN50 | 7,480,000 |
| 4 | قیمت گیربکس حلزونی ایلماز Yilmazتیپ EN63 | 10,450,000 |
| 5 | قیمت گیربکس حلزونی ایلماز Yilmazتیپ EN80 | 15,400,000 |
| 6 | قیمت گیربکس حلزونی ایلماز Yilmazتیپ EN100 | 25,850,000 |
| 7 | قیمت گیربکس حلزونی ایلماز Yilmazتیپ EN125 | 47,300,000 |
