گیربکس حلزونی SITI
| برند | |
|---|---|
| سایز |
12 سایز از 25 تا 175 |
| حداکثر گشتاور قابل تحمل |
3000 نیوتن متر/ 26550 پوند بر اینچ |
| محدوده توان |
قابل مونتاژ با موتور 0.37 تا 11 کیلوات |
| انواع گیربکس |
دو نوع مکعبی و حلزونی |
گیربکس حلزونی سیتی مانند سایر گیربکس های حلزونی از ساده ترین مکانیزم یعنی دو چرخدنده، یکی در ورودی گیربکس که به ماردون معروف است و از جنس فولاد می باشد و دیگری دنده بشقابی که از جنس برنج می باشد و مصرفی و فدا شونده در گیربکس حلزونی هست، تشکیل شده است. گیربکس حلزونی Siti در دو نوع مکعبی(U) و حلزون شکل(I) و در حالت خاص با یک ورودی و دو خروجی(W) تولید و عرضه می شوند. شرکت SITI ایتالیا سایر تیپ گیربکس صنعتی ماند گیربکس شافت مستقیم SITI گیربکس کرانویل SITI ، گیربکس آویز SITI را نیز به همراه الکتروموتور با کیفیت بالای IE2 سیتی تولید و عرضه می کند.
فروش گیربکس حلزونی Siti
گیربکس سیتی حلزونی ساخت ایتالیا از با کیفیت ترین انواع گیربکس حلزونی محسوب می شود. گیربکس سیتی در سایز های کوچک با جنس بدنه آلومینیومی و سبک قابل کوپل شدن با الکتروموتور با توان نسبتا پایین و در سایز های بزرگ گیربکس حلزونی سیتی با جنس پوسته چدنی قابل کوپل شدن با الکتروموتور با توان بالا و تحمل گشتاور بالا و در کاربری های سنگین مورد استفاده قرار می گیرد. گیربکس حلزونی سیتی از کوچکترین سایز با کوچکترین هالو خروجی متناسب برای کاربری های بسیار سبک کابران خود را دارد. گیربکس حلزونی Siti در سه دسته به شرح زیر ارئه می شود. این گیربکس ها دارای نسبت تبدیل 5 تا 100 و ور حالت مرکب با حداکثر نسبت تبدیل 10.000 و با قابلیت عدم برگشت پذبری هستند. مفهوم عدم برگشت پذیری بدین معنی است که با چرخاندن خروجی گیربکس، ورودی گیربکس نچرخد و اصطلاحا چرخش در یک جهت صورت پذیرد و در جهت عکس گیربکس قفل شود. این خاصیت در مکان هایی که دقت گیربکس بالا هست بسیار موثر می باشد.
گروه مهندسی آگما به عنوان نماینده فروش گیربکس سیتی در تهران انواع محصولات الکتروموتور و گیربکس SITI را عرضه می کند.
آپشن های قابل نصب بر روی گیربکس حلزونی SITI
- بازوی گشتاوری
- فلنج خروجی پایه کوتاه یا بلند
- ورودی به صورت شافت دو طرفه
مزاياي استفاده از گيربكس حلزوني سيتي SITI
- دامنه وسیع سایز بندی بنابر نیاز کاربر
- تعمیر و نگهداری بسیار آسان
- موجود بودن کلیه قطعات یدکی در صورت نیاز به تعویض قطعه
- کیفیت ساخت بسیار بالای دنده های گیربکس
- ایجاد صدای بسیار کم حین کارکرد، به علت سنگ زنی کلیه دنده ها
- قابلیت نصب در حالات مختلف
- قابلیت نصب از طریق پایه و همچنین به وسیله فلتج خروجی
کاربرد گیربکس حلزونی SITI
- گیربکس صنایع سیمان
- گیربکس صنایع کاشی و سرامیک
- گیربکس صنایع پتروشیمی
- گیربکس خودروسازی
- گیربکس صنایع غذایی
- گیربکس صنایع دارویی
انواع گیربکس حلزونی Siti
گیربکس حلزونی سیتی در سه نوع I,U,MD در پوسته مکعبی و حلزون طراحی و تولید می شوند. گیربکس حلزونی سیتی سری I خود دارای سه تیپ I , P+MI , CMI-I هستند. سری U دارای سه تیپ U , P-MU , PMU-U می باشد. سری MD نیز که خود در یک مدل می باشد و دارای تیپ بندی نیست. در زیر به بررسی این مدل ها می پردازیم.

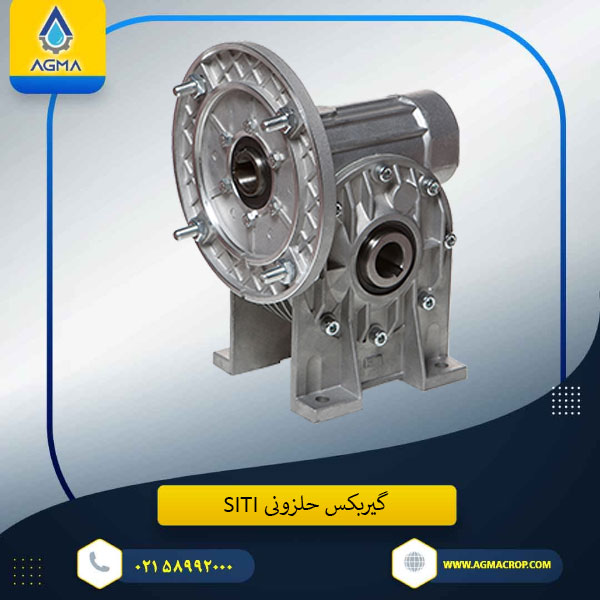

گیربکس حلزونی سیتی سری I
گيربكس حلزوني سيتي سري I از گيربكس هاي پركاربرد در صنعت مي باشد.اين گيربكس در 12 سايز از تيپ 25 تا 175 و در نسبت تبديل 7.5 تا 100 موجود مي باشد. جنس بدنه گيربكس سيتي سري I تا سايز 80 از آلومينيوم دايكاست و از تيپ 80 به بالا از چدن مي باشد.
گیربکس حلزونی سیتی سری MI
محصولات مشابه: گیربکس حلزونی Bonfiglioli ،گیربکس حلزونی SEW ، گیربکس حلزونی Motovario ، گیربکس حلزونی سهند
جدول مشخصات فني گيربكس SITI سري I
| تيپ (Type) | اندازه هالو ورودی(mm) | اندازه هالو خروجی(mm) | حداكثر گشتاور(Nm) | حداكثر توان ورودی(Kw) |
|---|---|---|---|---|
| گيربكس حلزوني سيتي SITI I25 | 9 | 9 | 17 | 0.25 |
| گيربكس حلزوني سيتي SITI I30 | 11-19 | 14 | 32 | 0.55 |
| گيربكس حلزوني سيتي SITI I40 | 14-19 | 19 | 58 | 0.75 |
| گيربكس حلزوني سيتي SITI I50 | 19-24 | 24 | 98 | 1.5 |
| گيربكس حلزوني سيتي SITI I60 | 24-28 | 25 | 192 | 3 |
| گيربكس حلزوني سيتي SITI I70 | 28-38 | 28 | 256 | 3 |
| گيربكس حلزوني سيتي SITI I80 | 38 | 35 | 390 | 5.5 |
| گيربكس حلزوني سيتي SITI I90 | 42 | 38 | 522 | 7.5 |
| گيربكس حلزوني سيتي SITI I110 | 48 | 42 | 830 | 11 |
| گيربكس حلزوني سيتي SITI I130 | 60 | 48 | 1230 | 18.5 |
| گيربكس حلزوني سيتي SITI I150 | 60 | 55 | 1830 | 22 |
| گيربكس حلزوني سيتي SITI I175 | 65 | 60 | 3000 | 30 |
گيربكس مركب Siti سري I
گيربكس سيتي سري I در حالت مركب به دو صورت P+MI و CMI-I تركيب مي شوند و نسبت تبديل گيربكس مركب از 75 تا 400 در سري P+MI و در سري CMI-I دامنه نسبت تبديل از 225 تا 4000 مي باشد.

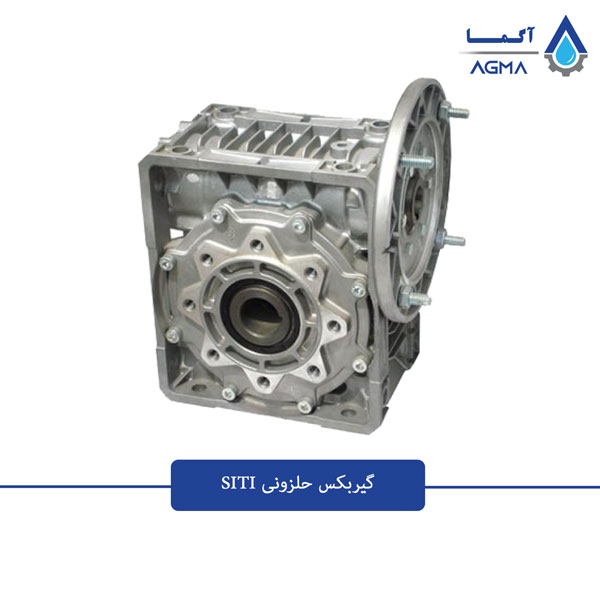

گیربکس حلزونی سیتی سری U
گيربكس حلزوني سيتي سري U به شكل مكعبي بوده و در 7 سايز از سايز 30 تا 110 و با نسبت تبديل 5 تا 100 براي سايز تا 63 و از سايز 75 تا 110 از نسبت 7.5 تا 100 قابل كوپل شدن با الكتروموتور 0.09 تا 15 كيلوات مي باشد.
جدول مشخصات فني گيربكس حلزوني سيتي سري U
| تيپ (Type) | اندازه هالو ورودی(mm) | اندازه هالو خروجی(mm) | حداكثر گشتاور(Nm) | حداكثر توان ورودی(Kw) |
|---|---|---|---|---|
| گيربكس حلزوني سيتي SITI U30 | 9-11 | 14 | 30 | 0.18 |
| گيربكس حلزوني سيتي SITI U40 | 9-11 | 18 | 60 | 0.37 |
| گيربكس حلزوني سيتي SITI U50 | 14-19 | 25 | 105 | 0.75 |
| گيربكس حلزوني سيتي SITI U63 | 19-24 | 25 | 200 | 1.5 |
| گيربكس حلزوني سيتي SITI U75 | 24-28 | 28 | 300 | 2.2 |
| گيربكس حلزوني سيتي SITI U90 | 28-38 | 35 | 600 | 4 |
| گيربكس حلزوني سيتي SITI U110 | 42 | 42 | 900 | 7.5 |
گيربكس مركب SITI سري U
گيربكس سيتي سري U در حالت مركب به دو صورت P+MU و CMU-U با هم تركيب مي شوند. در سري P+MU نسبت تبديل گيربكس از 75 تا 400 و در سري CMU-U دامنه نسبت تبديل گيربكس از 225 تا 5000 مي باشد.
گیربکس حلزونی سیتی MU
گیربکس حلزونی سیتی سری MD
گيربكس حلزوني با دو خروجي سري MD در 5 سايز از 126 تا 250 و در نسبت تبديل 7.5 تا 100 مناسب براي كوپل كردن با الكتروموتور از 0.37 كيلوات تا 15 كيلوات مي باشد.
گیربکس حلزونی SITI سری MD
جدول مشخصات فني گیربکس حلزونی سیتی سری MD
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | قیمت گیربکس حلزونی سیتی SITI U30 | 6,800,000 |
| 2 | قیمت گیربکس حلزونی سیتی SITI U40 | 9,500,000 |
| 3 | قیمت گیربکس حلزونی سیتی SITI U50 | 12,500,000 |
| 4 | قیمت گیربکس حلزونی سیتی SITI U63 | 16,000,000 |
| 5 | قیمت گیربکس حلزونی سیتی SITI U75 | 19,500,000 |
| 6 | قیمت گیربکس حلزونی سیتی SITI U90 | 27,000,000 |
| 7 | قیمت گیربکس حلزونی سیتی SITI U110 | 42,000,000 |
لیست قیمت گیربکس حلزونی سیتی سری I
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | گیربکس حلزونی سیتی SITI I25 | 6,500,000 |
| 2 | گیربکس حلزونی سیتی SITI I30 | 7,700,000 |
| 3 | گیربکس حلزونی سیتی SITI I40 | 10,400,000 |
| 4 | گیربکس حلزونی سیتی SITI I50 | 14,500,000 |
| 5 | گیربکس حلزونی سیتی SITI I60 | 18,900,000 |
| 6 | گیربکس حلزونی سیتی SITI I70 | 22,500,000 |
| 7 | گیربکس حلزونی سیتی SITI I80 | 26.700,000 |
| 8 | گیربکس حلزونی سیتی SITI I90 | 31,500,000 |
| 9 | گیربکس حلزونی سیتی SITI I110 | 41,000,000 |
| 10 | گیربکس حلزونی سیتی SITI I130 | 53,000,000 |
| 11 | گیربکس حلزونی سیتی SITI I150 | 64,000,000 |
| 12 | گیربکس حلزونی سیتی SITI I175 | 75,000,000 |
