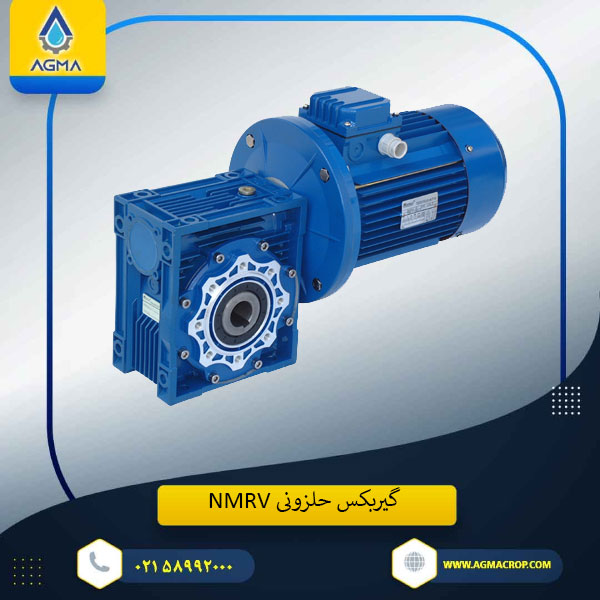

گیربکس حلزونی چینی NMRV
| برند | |
|---|---|
| سایز |
سایز 25 تا 150 |
| جنس بدنه |
تا سایز 110 آلومینیوم/ سایز 110 به بالا چدن |
| اندازه خروجی |
11 تا 50 میلیمتر |
| فریم سایز معادل |
قابل مونتاژ با موتور 0.18 تا 15 کیلوات |
| تجهیزات جانبی |
بازوی گشتاور/ فلنج خروجی و ورودی |

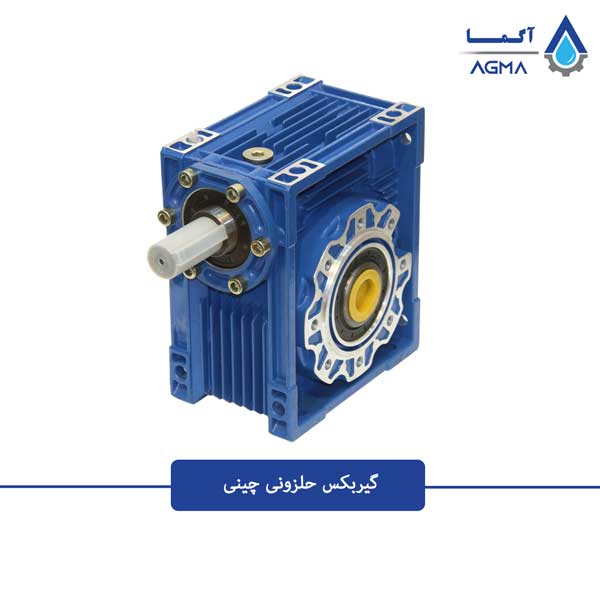

گیربکس حلزونی چینی NMRV ، یا گیربکس کتابی چینی ، گیربکس مکعبی چینی ، گیربکس NMRV، الکتروموتور گیربکس حلزونی و … از جمله نام هایی هست که به گیربکس حلزونی اطلاق می شود . گیربکس حلزونی چینی از نوع گیربکس حلزونی کتابی (مکعبی) می باشد یعنی گیربکس حلزونی چینی به صورت دایره ای موجود نیست و این تیپ گیربکس فقط به صورت مکعبی در بازار موجود هستند.
گیربکس حلزونی چینی مانند سایر گیربکس های حلزونی از دو چرخ دنده تشکیل شده است ، چرخدنده ماردون و چرخدنده بشقابی، جنس چرخدنده ماردون که به عنوان چرخدنده ورودی گیربکس حلزونی محسوب می شود از فولاد سنگ زده شده می باشئد تا باعث افزایش طول عمر گیربکس شود و هنگام کارکرد صدای گیربکس کمترین صدای خروجی باشد. چرخدنده دوم که دنده بشقابی نامیده می شود از جنس آلیاژ فسفر برنز می باشد و دنده مصرفی و دنده فدا شونده در گیربکس محسوب می شود.
فروش گیربکس چینی NMRV
گیربکس حلزونی از پرکاربردترین نوع گیربکس های صنعتی می باشد. این گیربکس ها با اندازه نسبتا کوچک از سایز 15 تا 150 با مکانیزم ساده دو چرخدنده و خروجی نود درجه کمترین فضای اشغای و بیشترین حالت نصب این امکان را به کاربر می دهد تا با کمترین هزینه از این مکانیزم بهره بگیرد. گیربکس حلزونی چینی با توجه به کیفیت و جنس دنده و آلیاژ مصرفی در گیربکس از کیفیت مطلوبی برخوردار بوده و با توجه به قیمت مناسب نسبت به مشابه اروپایی خود گیربکس حلزونی Motovario، گیربکس حلزونی SEW، گیربکس حلزونی شاکرین و…. مصرف بیشتری در صنایع و نزد کاربران خود دارد.
گیربکس NMRV چینی کپی برداری شده از نوع ایتالیایی خود برند Motovario می باشد و در تیپ، ابعاد و اندازه، ورودی و خروجی گیربکس، فلنج ورودی و خروجی گیربکس کاملا مشابه هم می باشد.برای خرید گیربکس حلزونی چینی (گیربکس NMRV) مرکز فروش گیربکس حلزونی NMRV در تهران به آگما، نماینده فروش گیربکس حلزونی مراجعه بفرمایید.
برند گیربکس کتابی چینی
گیربکس کتابی چینی با برندهای مختلف در بازار موجود می باشند که از جمله برند های با کیفبت و قدیمی می توان به برند های، گیربکس حلزونی FAM ، گیربکس حلزونی CEW ، گیربکس حلزونی AMG، گیربکس حلزونی KS گیربکس حلزونی TS ، گیربکس حلزونی TOPITAL، گیربکس حلزونی Transtecno، گیربکس حلزونیFix Star و … نام برد.برای فروش اینرنتی گیربکس حلزونی چینی با کارشناسان ما در گروه صنعتی آگما تماس حاصل بفرمایید.
مشخصات فنی گیربکس کتابی چینی
| تیپ گیربکس | محدوده نسبت تبدیل | قطر شافت ورودی | قطر شافت خروجی | وزن گیربکس |
|---|---|---|---|---|
| Type | (i) | (mm) | (mm) | (kg) |
| NMRV۳۰ | ۷,۵ – ۱۰۰ | ۹ & ۱۱ | 14 | ۱,۳ |
| NMRV۴۰ | ۷,۵ – ۱۰۰ | ۱۱ & ۱۴ | 18 | ۲,۴ |
| NMRV۵۰ | ۷,۵ – ۱۰۰ | ۱۴ & ۱۹ | 25 | ۳,۵ |
| NMRV۶۳ | ۷,۵ – ۱۰۰ | ۱۹ & ۲۴ | 25 | ۶,۲ |
| NMRV۷۵ | ۷,۵ – ۱۰۰ | ۱۹ & ۲۴ & ۲۸ | 28 | ۹,۲ |
| NMRV۹۰ | ۷,۵ – ۱۰۰ | ۲۴ & ۲۸ | 35 | ۱۳,۱ |
| NMRV۱۱۰ | ۷,۵ – ۱۰۰ | ۲۴ & ۲۸ & ۳۸ | 42 | 32 |
| NMRV۱۳۰ | ۷,۵ – ۱۰۰ | ۲۸ & ۳۸ | 45 | 44 |
| NMRV۱۵۰ | ۷,۵ – ۱۰۰ | 38 | 50 | 85 |

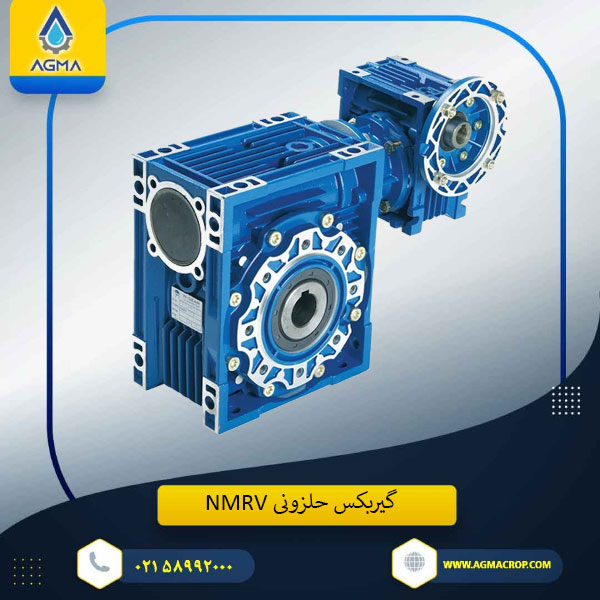

نسبت تبدیل گیربکس حلزونی چینی مکعبی بین 7.5 تا 100 می تواند باشد، برای نسبت تبدیل های بالاتر دو گیربکس با یکدیگر اصطلاحا مرکب می شوند و نسبت تبدیل خروجی گیربکس برابر با حاصلضرب نسبت تبدیل هر یک از دو گیربکس کوپل شده با هم می باشد.
ابعاد و اندازه گیربکس حلزونی چینی
| تیپ گیربکس | 30 | 40 | 50 | 63 | 75 | 90 | 110 | 130 |
|---|---|---|---|---|---|---|---|---|
| A | 54 | 70 | 80 | 100 | 120 | 140 | 170 | 200 |
| C | 80 | 100 | 120 | 144 | 172 | 206 | 252.5 | 292.5 |
| D (H8) | 14 | 18 | 25 | 25 | 28 | 35 | 42 | 45 |
| E | 97 | 121.5 | 144 | 174 | 205 | 238 | 295 | 335 |
| F | 32 | 43 | 49 | 67 | 72 | 74 | - | - |
| G | 55 | 70 | 80 | 95 | 112.5 | 129.5 | 160 | 180 |
| G1 | 63 | 78 | 92 | 112 | 120 | 140 | 155 | 170 |
| H | 40 | 50 | 60 | 72 | 86 | 103 | 127.5 | 147.5 |
| I | 30 | 40 | 50 | 63 | 75 | 90 | 110 | 130 |
| N (H8) | 55 | 60 | 70 | 80 | 95 | 110 | 130 | 180 |
| N1 | 29 | 36.5 | 43.5 | 53 | 57 | 67 | 74 | 81 |
| O | 6.5 | 6.5 | 8.5 | 8.5 | 11 | 13 | 14 | 16 |
| Q | 44 | 55 | 64 | 80 | 93 | 102 | 125 | 140 |
| S | 5.5 | 6.5 | 7 | 8 | 10 | 11 | 14 | 15 |
| T | 21 | 26 | 30 | 36 | 40 | 45 | 50 | 60 |
| V | 27 | 35 | 40 | 50 | 60 | 70 | 85 | 100 |
| K | 44 | 60 | 70 | 85 | 90 | 100 | 115 | 120 |
| b | 5 | 6 | 8 | 8 | 8 | 10 | 12 | 14 |
| t | 16.3 | 20.8 | 28.3 | 28.3 | 31.3 | 38.3 | 45.3 | 48.8 |
| وزن (کیلوگرم) | 1.2 | 2.3 | 3.5 | 6.2 | 9 | 13 | 35 | 48 |
مزایا استفاده از گیربکس حلزونی
- راه اندازی نرم
- بدون ضربه
- عدم برگشت پذیری
- قابلیت کوپل با الکتروموتور و استفاده دستی
- قیمت مناسب نسبت به سایر گیربکس ها
تعمیرات و نگهداری گیربکس حلزونی چینی
معمولا ساده ترین روش برای تعمیرات و نگهداری مربوط به گیربکس حلزونی می شود، گیربکس های حلزونی سایز کوچک معمولا نیاز به تعویض روغن ندارند و فقط باید بعد از هر 100 ساعت کارکرد بررسی شود تا گیربکس روغن کم نکرده باشد و به صورت خشک کار نکند و اگر روغن گیربکس کم شده بود مقداری روغن تا محل مرود نظر به گیربکس اضافه کنند. در گیربکس های حلزونی با توجه به تماس مداوم و حرکت و اصطکاکی چرخدنده ها بر روی یکدیگر، روانکاری و انتخاب نوع و مقدار واسکازین مورد نیاز گیربکس عامل مهمی در افزایش طول عمر مفید گیربکس ها به شمار می آید.
روغن مناسب در این گیربکس ها از نوع واسکازین مینرال VG460 و VG320 بوده که عمدتا توسط کمپانی سازنده داخل گیربکس ها به مقدار مورد نیاز پر می گردد. در جدول زیر جهت اطلاعات بیشتر، مقدار روغن مورد نیاز گیربکس های حلزونی درج گردیده است. برای گیربکس های بزرگ (بالاتر از سایز 110) باید بعد از هر 100 ساعت روغن گیربکس مورد بررسی قرار بگیرد و بعد از هر شش ماه کارکرد روغن گیربکس تعویض گردد.
| روانکاری گیربکس حلزونی مکعبی | ||||||||
|---|---|---|---|---|---|---|---|---|
| تیپ گیربکس | 30 | 40 | 50 | 63 | 75 | 90 | 110 | 130 |
| حجم روغن مصرفی(لیتر) | ۰,۰۴ | ۰,۰۸ | ۰,۱۵ | ۰,۳۳ | ۰,۵۵ | 1 | ۱,۶ | ۴,۵ |
گیربکس حلزونی چینی بهتر است یا ایرانی
معمولا یکی از سولات متداولی که برای مصرف کندگان گیربکس حلزونی چینی یا ایرانی ایجاد می شود این است که *گیربکس حلزونی چینی بهتر است یا ایرانی*؟ در پاسخ به این سوال باید بدانیم که سابقه تولید گیربکس حلزونی چینی مربوط به چند دهه می باشد وبا استفاده از دستگاه های تراش پیشرفته تمامی چرخدنده ها سنگ خورده و آبکاری می شوند که این عمر باعث افزایش طول عمر مفید گیربکس و ایجاد صدای کم در حین کارکرد دستگاه می باشد، در حالی که سابقه تولید گیربکس حلزونی مکعبی ایرانی حدود یک دهه می باشد که با مهندسی معکوس نمونه ایتالیایی در ایران طراحی و تولید می شود.
کاربرد گیربکس حلزونی چینی
- گیربکس نوار نقاله
- گیربکس کانوایر ها
- گیربکس آسیاب بادی
- گیربکس کاشی و سرامیک
- گیربکس صنایع حفاری
- گیربکس میکسر
- گیربکس صنایع بسته بندی
- گیربکس صنایع غذایی
قیمت گیربکس حلزونی چینی
*بازدید کننده گرامی، اگر از گوشی همراه خود برای دیدن جداول استفاده می کنید، گوشی خود رادر حالت افقی قرار دهید یا زمانی که روی جداول هستید تصویر را به سمت چپ یا راست بکشید (برخی جداول به دلیل بزرگی ممکن است در صفحه نمایش شما به صورت کامل نمایش داده نشوند)
*تاریخ بروز رسانی 1404/01/15
| ردیف | شرح | قیمت به تومان |
|---|---|---|
| 1 | گیربکس حلزونی چینی 025 | 2,140,000 |
| 2 | گیربکس حلزونی چینی 030 | 2,140,000 |
| 3 | گیربکس حلزونی چینی 040 | 2,280,000 |
| 4 | گیربکس حلزونی چینی 050 | 3,540,000 |
| 5 | گیربکس حلزونی چینی 063 | 4,900,000 |
| 6 | گیربکس کتابی چینی 075 | 7,170,000 |
| 7 | گیربکس کتابی چینی 090 | 9,520,000 |
| 8 | گیربکس کتابی چینی 110 | 16,200,000 |
| 9 | گیربکس کتابی چینی 130 | 21,800,000 |
| 10 | گیربکس کتابی چینی 150 | 34,800,000 |
