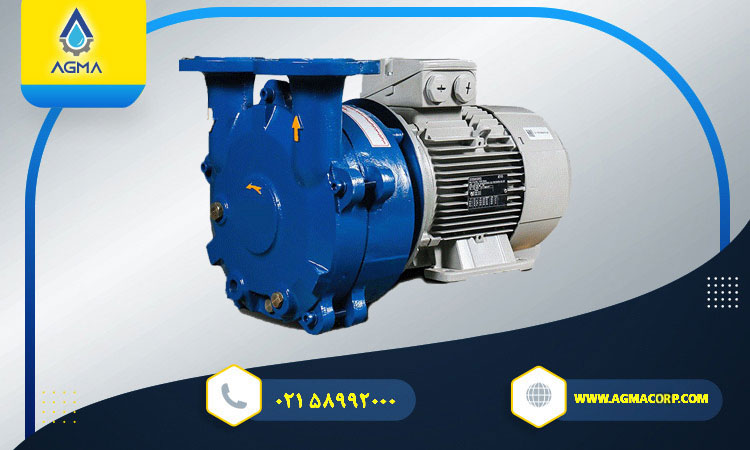

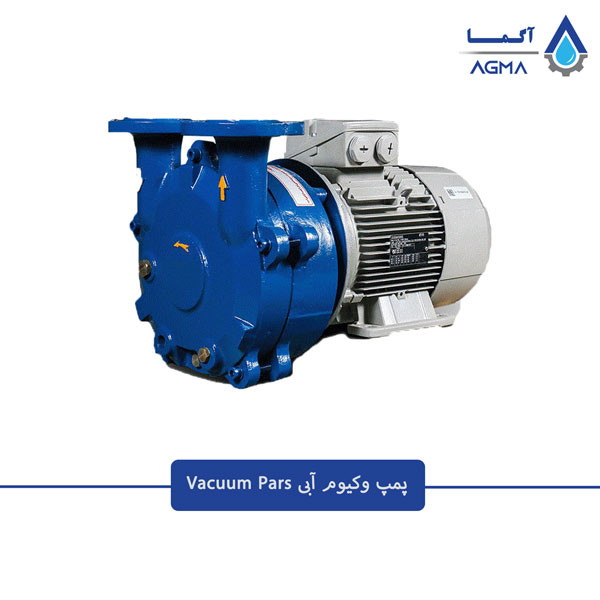

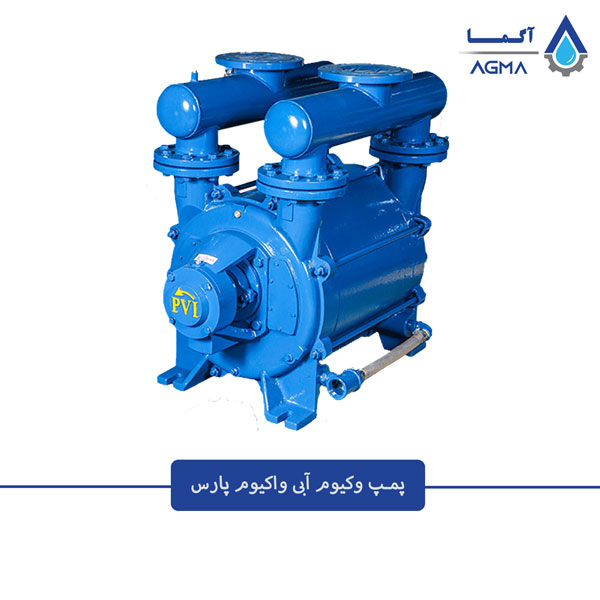

پمپ وکیوم آبی واکیوم پارس
| برند |
Vacuum PARS |
|---|---|
| ظرفیت مکش( m³/h): |
40-5000 |
| فشار نهایی خلا (mbar ): |
33 |
| توان مصرفی(kw ): |
1.5-200 |
| جنس بدنه: |
چدنی، پروانه استیل، استیل کامل |
| سایز فلنج ورودی(inch ): |
1-25 |
| سایز فلنج خروجی(mm ): |
121-300 |
پمپ وکیوم آب در گردش از محصولات پر مصرف در صنعت است که توسط سازنده های مطرح خارجی مانند روبوسکی ایتالیا و شرکت های تولید کننده ایرانی مانند واکیوم پارس، کیان پارس، متحد و … به بازار عرضه می شود. پمپ وکیوم آبی واکیوم پارس دارای ویژگی هایی است که این محصول را به یک انتخاب مناسب برای صنایع مختلف تبدیل کرده است. در ادامه به بررسی این پمپ خلا با مکانیزم دورانی رینگ مایع می پردازیم.
🎯فروش پمپ وکیوم آبی واکیوم پارس
پمپ‌های وکیوم رینگ مایع واکیوم پارس تک محور و جابه‌جایی مثبت با ساختار ساده، راندمان بالا و هزینه نگهداری پایین هستند. پمپ‌های وکیوم رینگ مایع کیان پارس برای کارکرد طولانی مدت و پایدار طراحی شده و به دلیل استفاده از آب به عنوان سیال کاری، سازگار با محیط زیست می‌باشند. و قابلیت عملکرد در صنایع غذایی، پتروشیمی، داروسازی و… دارند.
🔧 اجزای پمپ وکیوم آبی واکیوم پارس
پمپ‌های وکیوم رینگ مایع واکیوم پارس دارای ساختار ساده و طراحی کاربردی هستند که شامل اجزای اصلی زیر می‌باشند:
- الکتروموتور
- شفت
- پروانه
- هوزینگ
- سیال مایع (آب)
🔄 این پمپ‌ها برای کارکرد طولانی مدت و پایدار طراحی شده‌اند و به دلیل قدرت بالا و استهلاک کم، عمر بالایی دارند.
💧 نقش سیال مایع (آب)
- خنک‌کنندگی
- آب‌بندی
- ایجاد خلاء در فرایند وکیوم
⚙️ طرزعملکرد پمپ وکیوم رینگ آبی
مراحل ایجاد خلاء و مکش توسط وکیوم پمپ‌های آبی واکیوم پارس به شرح زیر است:
- 🔄 شروع دوران شفت: هنگامی که شفت وکیوم پمپ آبی واکیوم پارس شروع به چرخش می‌کند، پروانه‌‌ی متصل به آن که در هوزینگ موقعیت خارج از مرکز قرار دارد به حرکت درمی‌آید.
- 🌀 رانش سیال مایع به سمت دیواره‌ها: با چرخش پروانه، نیروی گریز از مرکز سیال مایع داخل هوزینگ را به سمت دیواره‌ها هدایت می‌کند و یک رینگ مایع (رینگ آبی) تشکیل می‌شود.
- 📦 ایجاد یک محفظه بسته: رینگ مایع دیواره‌های هوزینگ را به بخش‌های مجزایی تقسیم می‌کند که با چرخش پروانه تغییر حجم می‌دهند.
- 🌪️مکش گازها: در مرحله‌ای از دوران، حجم یکی از بخش‌ها افزایش یافته و باعث مکش گاز یا هوا از محیط مورد نظر به داخل پمپ می‌شود.
- 🔄 فشرده‌سازی و تخلیه: در ادامه، با کاهش حجم بخش مذکور، گاز فشرده شده و سپس از طریق خروجی پمپ به بیرون تخلیه می‌شود.
- ♻️ تکرار فرآیند: این چرخه به صورت پیوسته و با سرعت بالا تکرار شده و خلاء مطلوبی در محیط مدنظرما ایجاد می‌گردد.
📋مشخصات فنی پمپ وکیوم آبی واکیوم پارس PVI
💧 سری PVI پمپ های وکیوم آب در گردش شرکت واکیوم پارس دارای دو مدل تک‌مرحله‌ای و دومرحلهای است:
1️⃣مدل تک‌مرحله‌ای(Single Stage)
- طراحی با یک پروانه
- خلاء نهایی : تا 33 mbar
- ظرفیت مکش: 1000_5000 m3/h
- توان مصرفی: 37_160 kw
| پمپ وکیوم آبی تک مرحله | حداکثر ظرفیت مکش (m³/h) | حداقل فشار خلاء (mbar) | سرعت چرخش پمپ در ۵۰ هرتز (rpm) | توان موتور پمپ خلاء (kw) | حداکثر دمای گاز (°C) | سطح صدا در ۸۰ mmHg (dB(A) ±3) | ورودی و خروجی (inch) |
|---|---|---|---|---|---|---|---|
| PVI-1000 | 1000 | 106 | 980 | 37 | 30 | 79 | 5 |
| PVI-1500 | 1500 | 106 | 980 | 55 | 30 | 79 | 6 |
| PVI-3000 | 3000 | 106 | 750 | 110 | 30 | 80 | 8 |
| PVI-2B 4200 | 4130 | 60 | 800 | 132 | 30 | 80 | 8 |
| PVI-5000 | 5000 | 106 | 750 | 160 | 30 | 80 | 10 |
| PVI-2B 5000 | 5000 | 60 | 800 | 132 | 30 | 80 | 10 |
2️⃣⚙️ دو مرحله‌ای (Double Stage) – Overhung
- سوپاپ Side Plate به صورت overhung روی شفت نصب می‌شود.
- خلاء نهایی: 40 mbar
- ظرفیت: 280 تا 380 m3/h
- توان: 1.5_22 kw
| مدل | ظرفیت مکش (m³/h) | حداقل فشار خلاء (mbar) | سرعت چرخش (rpm) | توان پمپ (kW) | کمپرسور/بلوئر (kW) | حجم مایع در پمپ (L) | ورودی/خروجی (inch) |
|---|---|---|---|---|---|---|---|
| PVI-T42 | 40 | 40 | 2850 | 1.5 | 2.2 | 0.25 | 1 |
| PVI-T102 | 100 | 40 | 1450 | 3 | 4 | 1.1 | 1 1/2 |
| PVI-T202 | 210 | 40 | 1450 | 5.5 | 7.5 | 2.5 | 2 1/2 |
| PVI-T282 | 280 | 40 | 1450 | 7.5 | 11 | 3.2 | 2 1/2 |
| PVI-T382 | 380 | 40 | 1450 | 11 | 15 | 4.2 | 2 1/2 |
| PVI-T502 | 525 | 40 | 1450 | 15 | 18.5-22 | 6.5 | 2 x 2 1/2 (4") |
| PVI-T782 | 780 | 40 | 1450 | 22 | 30 | 8.5 | 2 x 2 1/2 (4") |
| PVI-T1000 | 1000 | 40 | 980 | 45 | 30 | 8.5 | 4 |
| PVI-T 1102 | 1250 | 60 | 1170 | 45 | 30 | 8.5 | 2 x 2 1/2 (4") |
| PVI-T 1602 | 1820 | 60 | 1170 | 75 | 30 | 8.5 | 2 x 2 1/2 (4") |
🔄پمپ های وکیوم رینگ مایع دو مرحله‌ای واکیوم پارس سری pvi دارای زیر مجموعه های زیر است:
-
دو مرحله‌ای Between Bearing(Double Stage)
- سوپاپ Side Plate به صورت بین بلبرینگی نصب می‌شود.
- خلاء نهایی: 33 mbar
- ظرفیت: 500 تا 1600 m3/h
- توان: 15 تا 75 کیلووات
-
دو مرحله‌ای با سوپاپ یا (Side Plate) به صورت بین بیرینگ (Between Bearing)
- خلاء نهایی: 25 تا 60 mbar
- ظرفیت: 500_780 m3/h
- توان: 15_18.5 kw
-
نوع دو مرحله ای با سوپاپ یا (Side Plate) به صورت (overhung) روی شافت موتور
- خلاء نهایی: 33 mbar
- ظرفیت: 40_210 m3/h
- توان: 1.5_7..5 kw
-
نوع دو مرحله‌ای با سوپاپ یا (Side Plate) به صورت (overhung) روی یاتاقان مجزا
- خلاء نهایی: 33 mbar
- ظرفیت: 280_380 m3/h
- توان: 7.5_11 kw
-
دو مرحله‌ای با سوپاپ یا (Side Plate9) به صورت بین بیرینگ (Between Bearing)
- قابل جایگزینی با پمپ ELMO SIEMENS
- خلاء نهایی: 33 mbar
- ظرفیت: 500_1600 m3/h
- توان: 15_75 kw
-
نوع دو مرحله‌ای با سوپاپ یا (Side Plate) به صورت بین بیرینگ (between bearing)
- قابل جایگزینی با پمپ ELMO SIEMENS سری 2BE
- خلاء نهایی: 60 mbar
- ظرفیت: 3000_5000 m3/h
- توان: 75_132 kw
| مدل | حداکثر خلاء(mbar) | ظرفیت(m3/h) | توان مصرفی(kW) | نصب | رده‌بندی |
|---|---|---|---|---|---|
| تک‌مرحله‌ای (Single Stage) | 33 | 40-210 | 5.1-5.7 | Overhung | پمپ‌های کوچک |
| دو مرحله‌ای - Overhung | 33 | 280-380 | 5.7-11 | Overhung روی یاتاقان مجزا | پمپ‌های کوچک |
| دو مرحله‌ای - Between Bearing | 33 | 500-1600 | 15-75 | بین بلبرینگ | پمپ‌های بزرگ |
| جایگزین Siemens ELMO 2BE | 60 | 3000-5000 | 75-135 | Between Bearing | پمپ‌های بزرگ |
📈طراحی و مکانیزم عملکرد پمپ وکیوم رینگ مایع
پمپ وکیوم رینگ مایع سری PVI متشکل از دو بخش روتور (شفت و پروانه) و بدنه (سیلندر و سرسیلندر) است. اجزا سازنده پمپ وکیوم آبی واکیوم پارس از مواد مرغوب و با کیفیت ساخته می شود. عملیات ماشین کاری این پمپ ها بر اساس استانداردهای DIN و ISO با دقت بسیار بالا انجام می گیرد، تا احتمال نشت های داخلی را کاهش و راندمان دستگاه را افزایش دهد.
دستگاه ها از جنبه های مختلفی همچون فشار، ظرفیت، کیفیت خلا، توان مصرفی و … با دقت آزمایش و بررسی می شوند. کیفیت قطعات مختلف نیز توسط بخش QC، کنترل می گردد. برای اطمینان از کم ترین میزان ارتعاش دستگاه، قطعات دوار مانند شفت، پروانه و کوپلینگ ها با کمک دستگاه بالانس دینامیکی دیجیتال بالانس می شوند.
در پمپ وکیوم آبی واکیوم پارس پروانه حول محور پمپ خارج از مرکز در داخل سیلندر مایع (معمولا از آب یا سیالات دیگر مانند روغن یا هیدرو کربن است)، توسط الکتروموتور حرکت دورانی خود را آغاز می کند. مایع در گردش، بر اساس نیروی گریز از مرکز از سمت محور پروانه به حرکت در می آید و در سمت محور پروانه فضایی خالی ایجاد می شود که سبب تشكيل رينگ مایع می‌شود.
با حرکت پره ها داخل سیال، از سمت ورودی عمل مکش انجام می پذیرد و از طریق سوپاپ خروجی پمپ وکیوم تخلیه می شود. این عمل در پمپ وکیوم رینگ مایع به طور مداوم تکرار می شود.
پمپ وکیوم آبی واکیوم پارس با سه متریال چدنی ، نیمه استیل و تمام استیل تولید می شود که کاربرد این پمپ را در صنایع مختلفی افزایش داده است.
🏭 کاربردهای پمپ وکیوم آبی واکیوم پارس سری PVI
پمپ وکیوم آبی واکیوم پارس به دلیل ویژگی‌های منحصربه‌فرد، در صنایع مختلف کاربرد دارد:
در ادامه، کاربردهای وکیوم پمپ‌های آبی واکیوم پارس در صنایع مختلف به صورت مرتب و حرفه‌ای آورده شده است:
- 🧪 صنایع شیمیایی: هوادهی محلول‌های شیمیایی، انتقال اسیدهای چرب و گازهای سمی.
- 🚗 صنعت خودرو: آزمایش موتور، پر کردن خلأ سیستم هیدرولیک و روغن ترمز.
- ✈️ صنعت هواپیما: تست اتاقک ارتفاع و جابجایی قطعات.
- 🍎 صنایع غذایی: بسته‌بندی تحت خلأ، حذف بخار آب و رطوبت، کاربردی در صنایع قنادی و آب‌نبات‌سازی.
- 💊 داروسازی: فرآیندهای استریل‌سازی و انتقال مواد حساس.
- ⛽ نفت و گاز: تخلیه گازهای فرار و بخارهای مذاب.
- 📄 چاپ و بسته‌بندی: فرمینگ قطعات و جابجایی مواد.
- 🌱صنایع چوب: روکش‌دهی و پرس تحت خلأ.
- 🚰 سیستم فاضلاب: مدیریت و کنترل جریان فاضلاب با کمک وکیوم.
⭐ ویژگی پمپ وکیوم آبی واکیوم پارس سری PVI
- 📈راندمان بالا: طراحی دقیق مطابق استانداردهای DIN و ISO باعث کاهش نشت سیال و افزایش بازدهی می‌شود.
- 💰 عدم نیاز به روغن‌کاری: استفاده از آب به عنوان مایع کاری، هزینه‌های نگهداری را کاهش می‌دهد.
- 🛡️ مقاومت در برابر خورندگی: به کارگیری متریال استیل ضدزنگ و متریال مقاوم در برابر مواد شیمیایی و محیط‌های خورنده.
- 🔇 عملکرد بی‌صدا و بدون لرزش: بالانس دینامیکی قطعات دوار ارتعاش و نویز را به کم ترین حالت می رساند.
- 💥 مناسب برای محیط‌های انفجاری : فرآیند تراکم ایزوترمال، انتقال ایمن گازهای قابل‌اشتعال را فراهم می‌کند.
- 🌱 سازگاری محیط‌زیستی : نویز کمتر از 65 دسی‌بل، عدم نشت گازهای مضر، تطابق با استاندارد ISO 14001، و بازیافت 95% آب مصرفی با مصرف 2.3 لیتر آب در ساعت عدم استفاده از روغن در سیکل کاری پمپ وکیوم پارس سبب سازگاری آن با محیط زیست می شود.
- 💪 مقاومت در برابر کاویتاسیون.
- 💲 هزینه بهره‌برداری پایین: نگهداری سالانه کمتر از 2% قیمت خرید، با بازگشت سرمایه کمتر از 18 ماه.
📝 – * کاویتاسیون : کاویتاسیون پدیده‌ای است که در آن به‌دلیل کاهش فشار، حباب‌های بخار در مایع تشکیل و با فروپاشی ناگهانی، به تجهیزات آسیب می‌زنند.
🔍نحوه‌ی انتخاب پمپ وکیوم رینگ آبی:
اطلاعات فنی مورد نیاز در تعیین مدل پمپ وکیوم رینگ آبی مورد نیاز شما:
- فشار خلأ موردنیاز: خلأ کم (1 تا 100 میلی‌بار) یا خلأ متوسط (10 تا 1000 میلی‌بار)
- ظرفیت مکش: حجم گاز یا مایع جابجا‌شده (m³/h)
- نوع سیال گازی: سیال مرطوب یا اسیدی و خورنده و یا بخارات متفاوت
✨نحوه خواندن کد بندی پمپ وکیوم آبی واکیوم پارس سری PVI
| V | YY | XXXX | PVI | |
| نشان پمپ وکیوم | متریال قطعات اصلی پمپ | ظرفیت از 40 تا 5000 m³/hr | سری پمپ
|
|
| 00 | پمپ چدنی | |||
| 01 | پمپ چدنی با پروانه استیل 304 | |||
| 22 | پمپ استیل 316 مقاوم در برابر خورندگی | |||
📤 جمع بندی
پمپ وکیوم آبی واکیوم پارس با بهره‌مندی از دانش مهندسی ایرانی و کیفیت ساخت بالا، یکی از بهترین گزینه‌های موجود در بازار داخلی برای خرید پمپ وکیوم آبی محسوب می‌شود. این پمپ با ظرفیت‌های متنوع، فشار خلاء بالا و مصرف انرژی بهینه، پاسخگوی نیازهای مختلف صنایع سنگین و کاربردهای سبک است و می‌تواند کارایی و بهره‌وری مجموعه شما را بهبود بخشد.
❓سئوالات متداول(FAQ)
- میزان مصرف آب این پمپ‌ها چقدر است؟به‌لطف سیستم بازیافت داخلی، آب مصرفی بازیافت می‌شود و مصرف واقعی آب به تنها 2.3 لیتر بر ساعت کاهش می‌یابد.
- چه عواملی باعث کاهش عملکرد پمپ وکیوم آبی می‌شوند؟
مواردی مانند افت فشار ورودی آب، تجمع رسوب در مسیرهای داخلی، استفاده از آب با سختی بالا، یا خرابی مکانیکال سیل می‌توانند عملکرد پمپ را کاهش دهند. برای حفظ خلأ پایدار، توصیه می‌شود سیستم فیلتراسیون آب استفاده شود و سرویس دوره‌ای منظم انجام گیرد. - تفاوت مدل‌های یک‌مرحله‌ای و دومرحلهای واکیوم پارس در چیست؟مدل‌های یک‌مرحله‌ای:
- مناسب برای کاربردهای عمومی با نیاز به خلاء متوسط
- طراحی ساده‌تر و هزینه نگهداری پایین‌تر
- ظرفیت مکش بالا: 1000 تا 5000 متر مکعب بر ساعت
- خلاء نهایی حدود 80 میلی‌متر جیوه
- توان موتور بین 37 تا 160 کیلووات
- مناسب برای صنایع غذایی، بسته‌بندی، تصفیه و پمپاژ
مدل‌های دومرحلهای:
- مناسب برای فرآیندهای حساس با نیاز به خلاء عمیق‌تر
- طراحی پیچیده‌تر با دو پروانه و دو محفظه تراکم
- ظرفیت مکش: 40 تا 780 متر مکعب بر ساعت
- خلاء نهایی حدود 30 میلی‌متر جیوه
- توان موتور بین 1.5 تا 22 کیلووات
- کاربرد در صنایع دارویی، شیمیایی، بیمارستانی و پتروشیمی
💰 لیست قیمت مدل‌های متفاوت پمپ وکیوم آبی واکیوم پارس سری PVI
اطلاعات مربوط به قیمت خرید پمپ وکیوم آبی واکیوم پارس سری PVIرا در جدول زیر مشاهده کنید :
| ردیف | مدل | قیمت |
|---|---|---|
| 1 | قیمت پمپ وکیوم آبی PVI-T42 | برای استعلام قیمت تماس بگیرید |
| 2 | قیمت پمپ وکیوم آبی PVI-T102 | برای استعلام قیمت تماس بگیرید |
| 3 | قیمت پمپ وکیوم آبی PVI-T202 | برای استعلام قیمت تماس بگیرید |
| 4 | قیمت پمپ وکیوم آبی PVI-T282 | برای استعلام قیمت تماس بگیرید |
| 5 | قیمت پمپ وکیوم رینگ آب PVI-T382 | برای استعلام قیمت تماس بگیرید |
| 6 | قیمت پمپ وکیوم رینگ آب PVI-T502 | برای استعلام قیمت تماس بگیرید |
| 7 | قیمت پمپ خلاء رینگ آب PVI-T782 | برای استعلام قیمت تماس بگیرید |
| 8 | پمپ خلاء رینگ مایع PVI-1000 | برای استعلام قیمت تماس بگیرید |
| 9 | پمپ خلاء رینگ مایع PVI-T1000 | برای استعلام قیمت تماس بگیرید |
| 10 | پمپ خلاء آب در گردش PVI-1500 | برای استعلام قیمت تماس بگیرید |
| 11 | پمپ خلاء آب در گردش PVI-3000 | برای استعلام قیمت تماس بگیرید |
| 12 | پمپ خلاء آب در گردش PVI-5000 | برای استعلام قیمت تماس بگیرید |
