پمپ وکیوم آبی متحد

پمپ وکیوم آبی دستگاهی پرکاربرد در صنعت بوده که به وسیله فرآیند مکش، خلاء نسبی ایجاد می کند. این خلاء از طریق مکش مولکول های یک ماده از محفظه آب بندی شده ایجاد می شود. زمانی که الکتروموتور شروع به کار می کند، از طریق کوپلینگ به روتور حرکتی دورانی منتقل می شود و روتور در محفظه ی استاتور شروع به حرکت دورانی می کند. ما در اینجا پمپ وکیوم آبی متحد را به همراه ویژگی ها و مزایای آن بررسی می کنیم.

💧 مشخصات فنی پمپ وکیوم آبی متحد (Mottahed)

پمپ وکیوم آبی MOTTAHED در شرکت های چوب، پتروشیمی، کارخانه قند، فولاد، آزمایشگاه و … استفاده می شود. شرکت متحد یکی از شرکت های معروف ایرانی در زمینه تولید پمپ وکیوم آبی بوده که در سال ۱۳۵۷ در شهر تبریز تاسیس شده است. این شرکت پمپ هایی با استانداردهای جهانی تولید می کند. یک نمونه محصول معروف آن پمپ مکش آبی بوده که به صورت پیوسته خنک کاری شده و برای کار در شرایط سخت مناسب می باشد.

مشخصات پمپ های این شرکت به مدل آنها بستگی دارد. برای مثال پمپ وکیوم آب در گردش متحد سری MVP ساخت شرکت متحد به صورت دو مرحله ای و تک مرحله ای بوده که مدل دو مرحله ای آن دو پروانه و سوپاپ دارد. این محصول روتور و بدنه داشته و عملیات ماشین کاری و مونتاژ آنها را با دقت بسیار بالایی انجام می دهد. این پمپ حداقل نشتی ممکن را داشته و باعث افزایش راندمان پمپ خواهد شد.

✅ وکیوم پمپ رینگ آبی متحد سری MVP

⚙️ سری MVP از جمله وکیوم پمپ‌های رینگ آبی ساخت شرکت متحد است که به صورت دو مرحله ای و تک مرحله ای موجود است، که مدل دو مرحله ای آن دو پروانه و سوپاپ دار می باشد.

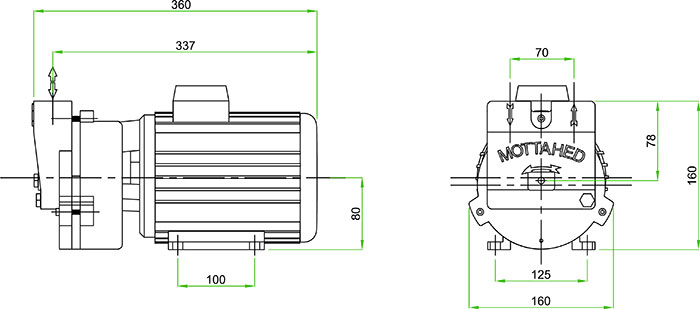

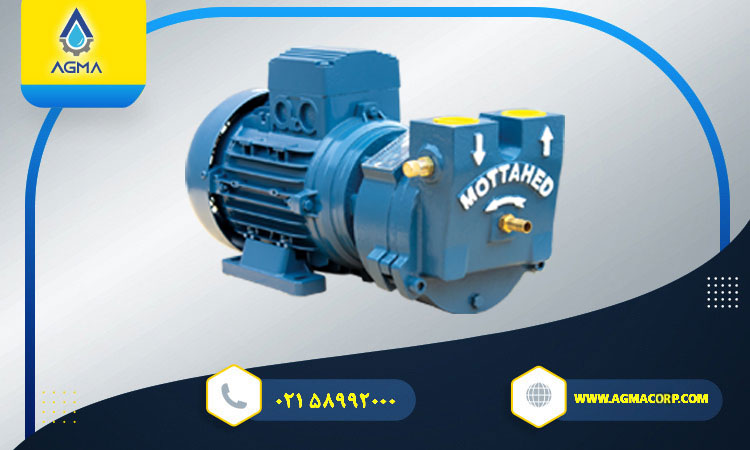

 1. 💧 پمپ وکیوم آب درگردش متحد سری MVP-25

•  طراحی پمپ: پمپ وکیوم رینگ آبی، تک‌مرحله‌ای، سوپاپ‌دار
•  ظرفیت مکش: 25 m³/h
•  جنس بدنه و شفت:  چدن (Cast Iron)/ استنلس استیل (Stainless Steel)

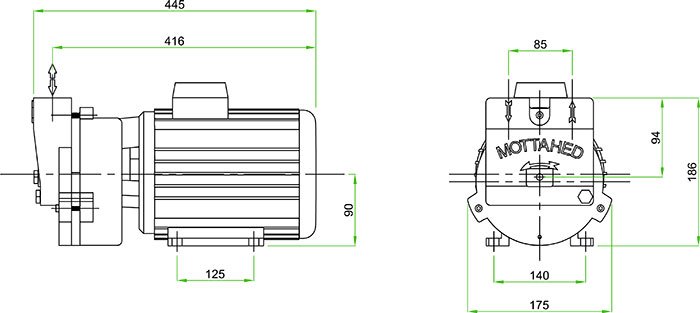

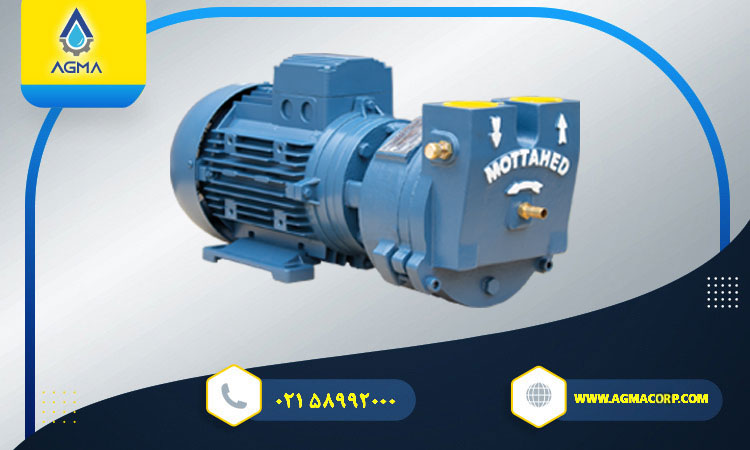

   2. 💧پمپ وکیوم  متحد سری MVP-60

•  طراحی پمپ: پمپ وکیوم رینگ آبی ،تک‌مرحله‌ای، سوپاپ‌دار
•  دبی (ظرفیت مکش): 60 m³/h
•  جنس بدنه و شفت: چدن (Cast Iron)/ استنلس استیل (Stainless Steel)

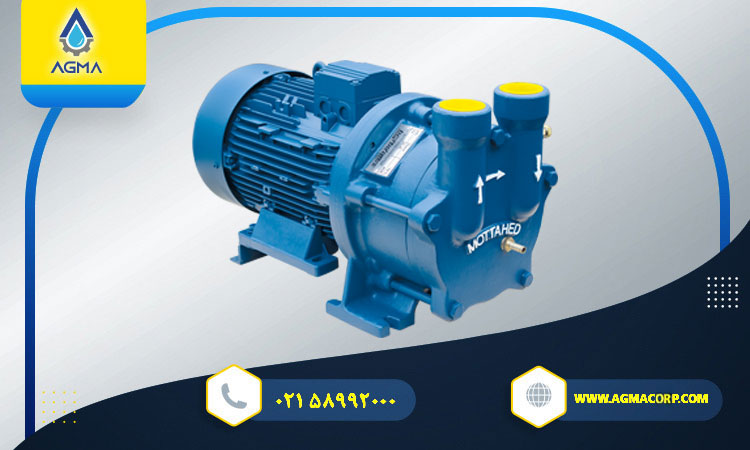

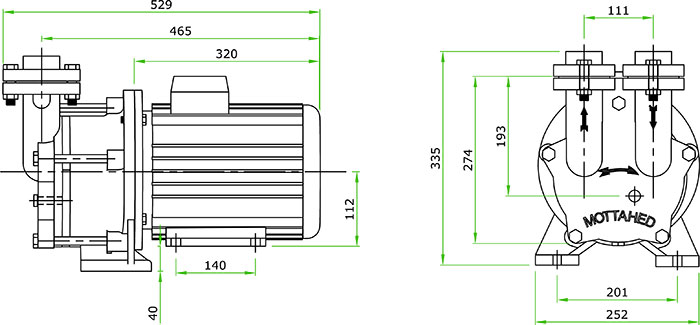

    3. 💧 پمپ وکیوم رینگ مایع متحد سری MVP-100

•  طراحی پمپ: پمپ وکیوم رینگ آبی ،تک‌مرحله‌ای، سوپاپ‌دار
•  ظرفیت مکش: 100 m³/h
•  جنس بدنه و شفت: چدن (Cast Iron)/ استنلس استیل (Stainless Steel)

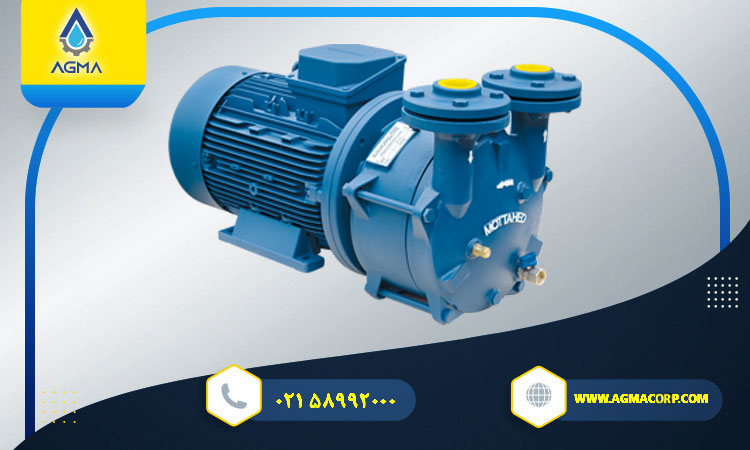

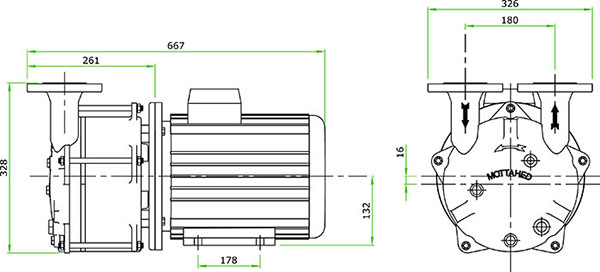

   4. 💧 پمپ وکیوم آب درگردش متحد سری MVP-200M

•  طراحی پمپ: تک‌مرحله‌ای، سوپاپ‌دار
•  ظرفیت مکش: 200 m³/h
•  جنس بدنه و شفت: چدن خاکستری (Grey Cast Iron)/ استنلس استیل (Stainless Steel)

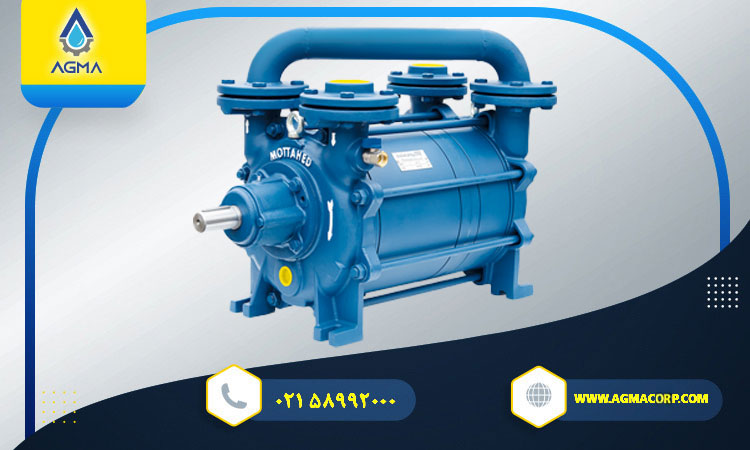

   5. 💧 پمپ وکیوم رینگ آبی متحد سری MVP-300

•  طراحی پمپ: تولید در دو نوع تک‌مرحله‌ای (مشابه سری MVP-25) و دو‌مرحله‌ای با خلأ نهایی: 0.8 mbar

•  ظرفیت مکش: 300 m³/h
• حداکثر فشار مکش مطلق در مدل تک‌مرحله‌ای: 40 mbar و در مدل دو‌مرحله‌ای: 0.8 mbar
•  حداکثر فشار نسبی: -800 millibar (در مدل تک مرحله‌ای)
• جنس بدنه و شفت: چدن خاکستری (Grey Cast Iron)/ استنلس استیل (Stainless Steel)

    6. 💧 پمپ وکیوم رینگ آبی متحد سری MVP-300M

      • مدل پمپ : تک‌مرحله‌ای، سوپاپ‌دار

      • ظرفیت مکش : 300 m³/h

      • جنس بدنه و شفت: چدن خاکستری (Grey Cast Iron)/ استنلس استیل

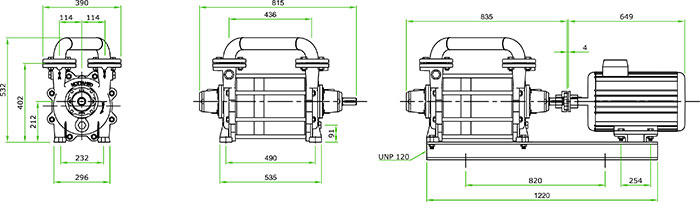

    7. 💧 پمپ وکیوم متحد سری MVP-500

•  طراحی پمپ: دو‌مرحله‌ای (مشابه سری MVP-300)
•  ظرفیت مکش: 500 m³/h
•  جنس بدنه و شفت: چدن خاکستری (Grey Cast Iron)/ استنلس استیل (Stainless Steel)

    8. 💧 پمپ وکیوم رینگ آبی متحد سری MVP-600M

       • مدل پمپ : تک‌مرحله‌ای، سوپاپ‌دار

       • ظرفیت مکش 600 m³/h

       • جنس بدنه و شفت: چدن خاکستری (Grey Cast Iron)/ استنلس استیل (Stainless Steel)

    9. 💧 پمپ وکیوم رینگ آبی متحد سری MVP-750

• طراحی پمپ: تک‌مرحله‌ای، سوپاپ‌دار
•  ظرفیت مکش: 750 m³/h
• جنس بدنه و شفت: چدن خاکستری (Grey Cast Iron)/ استنلس استیل (Stainless Steel)

   10. 💧 پمپ وکیوم آب در گردش متحد سری MVP-1000

•  طراحی پمپ: تک‌مرحله‌ای، سوپاپ‌دار
•  ظرفیت مکش: 1000 m³/h
•  جنس بدنه و شفت: چدن خاکستری (Grey Cast Iron)/ فولاد CK45

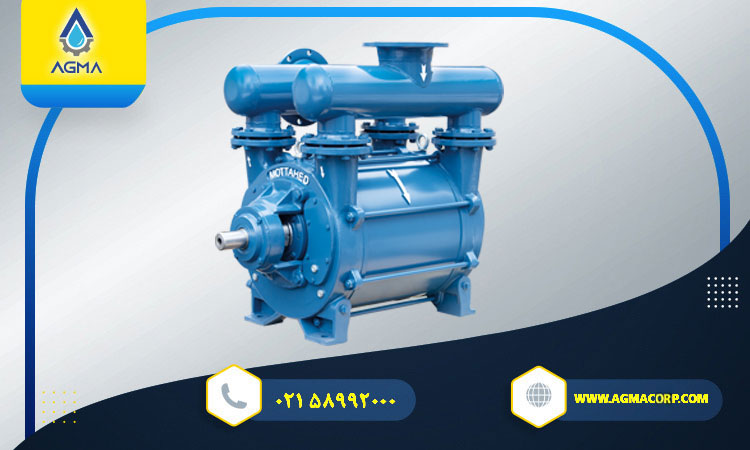

   11. 💧 پمپ وکیوم آب در گردش متحد سری MVP-1600

•  طراحی پمپ: تک‌مرحله‌ای، سوپاپ‌دار
•  ظرفیت مکش: 1600 m³/h
•  جنس بدنه: چدن خاکستری با روکش داخلی استیل (Grey Cast Iron with Stainless Steel Lining)
•  جنس شفت: استیل (Stainless Steel)

پمپ وکیوم آب در گردش متحد هیچ گونه ارتعاشی ندارد چرا که قطعات دوار این پمپ با دستگاه الکترونیکی بالانس می شوند. در این پمپ عملیات خنک کاری به وسیله آب ورودی به پمپ انجام می شود. دیگر مشخصات این مدل از پمپ متحد عبارتند از:

• در دمای استاندارد می توان گفت دمای سیال ورودی ۲۰ درجه سانتی گراد و فشار آن ۷۶۰ می باشد.
• شافت این محصول استیل بوده و دارای پروانه های برنزی آلیاژی است.
• بقیه قسمت ها از چدن خاکستری ساخته شده اند.

پمپ های تولیدی این شرکت دارای اجزاء روتور، استاتور، بوش، رینگ، هوزینگ، بلبرینگ، آب، موتور و پروانه هستند. جدول مشخصات فنی پمپ وکیوم آبی به شرح زیر است:

✅ مزایای پمپ وکیوم رینگ آب متحد

• 🌱 سازگار با محیط زیست: عدم استفاده از روغن و آلایندگی پایین.
• 💰 استهلاک کم
• ⏳ طول عمر بالا
• 🔇 بدون صدا و لرزش
• 🎨 طراحی و ساختار ساده
• 🔧 تعمیرات راحت و کم هزینه
• 💪 عملکرد عالی در فشار های بالا

💧 پمپ وکیوم رینگ آبی متحد (Liquid Ring Vacuum Pump)

پمپ وکیوم آب در گردش متحد یکی از پرکاربردترین تجهیزات صنعتی برای ایجاد خلأ به شمار می‌رود. این پمپ از دو بخش اصلی تشکیل شده است: روتور (شامل شفت و پروانه) و استاتور (شامل بدنه و سیلندرها).

عملکرد پمپ به این صورت است که آب به عنوان سیال کاری وارد محفظه شده و با چرخش پروانه‌ها یک رینگ مایع ایجاد می‌کند. این رینگ مایع شرایط لازم برای مکش گاز مورد نظر را فراهم کرده و پس از فشرده‌سازی، گاز جمع‌آوری‌شده از طریق خروجی تخلیه می‌شود.

سادگی طراحی، طول عمر بالا و عملکرد قابل اطمینان از مهم‌ترین ویژگی‌های پمپ وکیوم رینگ آبی متحد هستند که باعث شده در بسیاری از صنایع کاربرد گسترده‌ای داشته باشد.

 🔄 طرزکار پمپ‌های وکیوم آب در گردش متحد

در پمپ وکیوم آب در گردش متحد، فرآیند ایجاد خلأ از طریق چرخش روتور درون سیلندر صورت می‌گیرد. روتور با سرعت بالا دوران می‌کند و آب موجود در هوزینگ تحت تأثیر نیروی گریز از مرکز به دیواره‌ها رانده شده و یک رینگ مایع پایدار پیرامون پروانه‌ها ایجاد می‌نماید.

این رینگ مایع نقش کلیدی در مکش و انتقال گاز ایفا می‌کند. با هر دوران روتور، فضاهایی میان پره‌ها ایجاد شده و گاز از ورودی مکیده می‌شود، سپس فشرده‌سازی صورت گرفته و از خروجی تخلیه می‌گردد.مزیت اصلی این طراحی در عدم تماس مستقیم اجزای مکانیکی با یکدیگر است که باعث کاهش اصطکاک، کاهش استهلاک و افزایش طول عمر مفید پمپ وکیوم رینگ آبی متحد می‌شود

✅ویژگی‌ها و مزایای پمپ‌های وکیوم رینگ مایع متحد

•  عملکرد بدون نیاز به روغن: مناسب برای محیط‌های بهداشتی مانند صنایع غذایی و دارویی.
•  راندمان بالا: به دلیل طراحی بهینه پروانه و مسیر حرکت سیال آب و گاز
• تحمل بالا در برابر سیالات خورنده در مدل‌های استیل و نیمه‌استیل
•  کم‌صدا بودن و کاهش لرزش: به دلیل بالانس دینامیکی دقیق قطعات دوار
•  طراحی ماژولار برای تعمیر و نگهداری آسان
•  مناسب برای شرایط سخت و فعالیت طولانی مدت در خطوط صنعتی سنگین

📚 طراحی ماژولار: طراحی ماژولار (Modular Design) یک رویکرد طراحی است که در آن یک سیستم به اجزای کوچک‌تر و مستقل به نام ماژول تقسیم می‌شود. هر ماژول وظیفه خاصی را انجام می‌دهد و می‌تواند به طور جداگانه طراحی، توسعه، آزمایش و نگهداری شود.

 🏗️ متریال ساخت پمپ‌ وکیوم متحد

یکی از نقاط قوت پمپ وکیوم رینگ آبی برند متحد، تنوع در متریال ساخت است که باعث افزایش دوام و سازگاری با محیط‌های صنعتی خاص می‌شود:

•  مدل تمام چدنی: اقتصادی و مقاوم در برابر فشار.
•  مدل نیمه‌استیل: پروانه استیل برای سیالات نیمه‌خورنده.
•  مدل تمام استیل: مناسب برای محیط‌های کاملاً خورنده مانند داروسازی و صنایع غذایی.

  کاربردهای پمپ وکیوم متحد

پمپ‌های وکیوم متحد در صنایع زیر استفاده می‌شوند:

• 🧥 کارخانجات چرم: دستگاه خشک کن چرمی
• 🔥 ریخته‌گری: گازگیری قالب‌ها، کنترل کیفیت قطعات
• 🥫 کارخانه های غذایی و کنسرو سازی: هواگیری و بسته‌بندی خلأ، استریل‌سازی
• ♻️ صنایع پلاستیک: وکیوم فرمینگ، قالب گیری و ساخت ظروف
• 🧵 نساجی: تثبیت الیاف و رنگ‌رزی
• ⚗️ صنایع پتروشیمی: هواگیری از آب، تخلیه تانک ها و مخازن، جذب بخارات، خلاء در راکتورها نیروگاه ها
• 💊 غذایی و دارویی: فیلتراسیون، خشک‌کن‌ها، اتوکلاوها
• 🌳 چوب و چرم: فرآوری و خشک‌سازی با خلاء

🎯 نکات مهم در انتخاب پمپ وکیوم

برای انتخاب دقیق پمپ وکیوم رینگ مایع باید موارد زیر را لحاظ کرد:

•  ظرفیت مکش (m³/h)
•  نوع سیال فرآیندی: خنثی، بخار، خورنده.
•  دمای عملیاتی و شرایط نصب
•  منابع تغذیه الکتریکی: تک‌فاز یا سه‌فاز

 🔧 نصب پمپ وکیوم آبی متحد

• نصب پمپ وکیوم آبی متحد باید روی سطحی صاف، کاملاً تراز و بدون لرزش انجام شود تا عملکرد بهینه فراهم شود.
• محل نصب باید دارای تهویه مناسب باشد و حداقل ۵۰ سانتی‌متر فضای خالی اطراف پمپ برای دسترسی آسان به تعمیرات در نظر گرفته شود.
•  لوله‌کشی باید با استفاده از لوله‌هایی با قطر برابر یا بزرگ‌تر از ورودی پمپ، کوتاه، مستقیم و بدون پیچ‌ و خم باشد و پیش از اتصال، از عدم نشتی آنها مطمئن شوید.
•  کوپلینگ بین پمپ و موتور باید به دقت تراز شود و فاصله بین دو نیم‌کوپلینگ معمولاً ۲ تا ۳ میلی‌متر باشد تا از لرزش و خرابی زودهنگام بلبرینگ‌ها جلوگیری شود.
• محفظه پمپ تا خط مشخص‌شده با آب تمیز، ترجیحاً بدون املاح یا آب مقطر، پر شود و دمای آب بین ۱۵ تا ۲۵ درجه سانتی‌گراد حفظ گردد.
•  برق‌کشی باید توسط یک برق‌کار حرفه‌ای انجام شده و از فیوز محافظ استفاده شود تا ایمنی دستگاه تضمین شود.
• در نهایت، پمپ پس از روشن شدن تست شده و در صورت نبودن نشتی، صدا یا لرزش غیرعادی، آماده بهره‌برداری خواهد بود.

✅ لیست قیمت خرید مدل‌های متفاوت پمپ‌ وکیوم‌ آبی پمپ‌ وکیوم متحد

📊 اطلاعات مربوط قیمت خرید پمپ‌ وکیوم‌ آبی متحد را در جدول زیر مشاهده کنید:
