پمپ پریستالتیک
پمپ پریستالتیک بویسر (Boyser)
- دبی : ۰,۶ میلی لیتر در دقیقه تا ۶۰۰ لیتر در دقیقه
- فشار : ۱۵بار
- سایز ورودی و خروجی : ۰,۸ میلیمتر تا ۱۰۰ میلیمتر
- نوع اتصالات ورودی و خروجی : کلمپ ، فلنج، رزوه
- متریال شلنگ : NR، NBR، EPDM، NR-A، NBR-A، Neoprene، Tygon، Hypalon، Silicon، Solve
پمپ پریستالتیک
فروش انواع پمپ پریستالتیک
پمپ پریستالتیک یا پمپ شلنگی یا پمپ غلتکی
پمپ پریستالتیک از خانواده پمپ های جابجایی مثبت بوده که قادرست طیف وسیعی از سیالات را پمپاژ کند. این پمپ با نام پمپ شلنگی و پمپ غلتکی نیز شناخته می شود. در پمپ پریستالتیک سیال در داخل شلنگ (تیوب) قرار داشته که توسط تعدادی غلتک، کفشک و یا جاروبک هایی که به روتور پمپ متصل شده است قسمتی از شلنگ تحت فشار قرار گرفته و متراکم شده و با اعمال نیرو از داخل تیوب حرکت میکند.
پمپ پریستالتیک بیشتر برای پمپاژ سیالات استریل و تمیز، سیالات حاوی مواد خورنده و ساینده، سیالات دارای ذرات جامد و غلیظ استفاده می شود.
پمپ های پریستالتیک در دو سری های آزمایشگاهی و صنعتی ارائه شده که در ادامه به بررسی انواع مدل های پمپ شلنگی می پردازیم.
برخی از برندهای مطرح در زمینه تولید پمپ پریستالتیک
لانگر (Longer)
لید فلوید (Lead Fluid)
شنچن (Shenchen)
اتاترون (Etatron)
فلویمک (Fluimac)
آکوا (Aqua)
جسکو (Jesco)
سکو (Seko)
آنتک (Antech)
اجزای پمپ پریستالتیک
انواع مدل های پمپ پریستالتیک
-

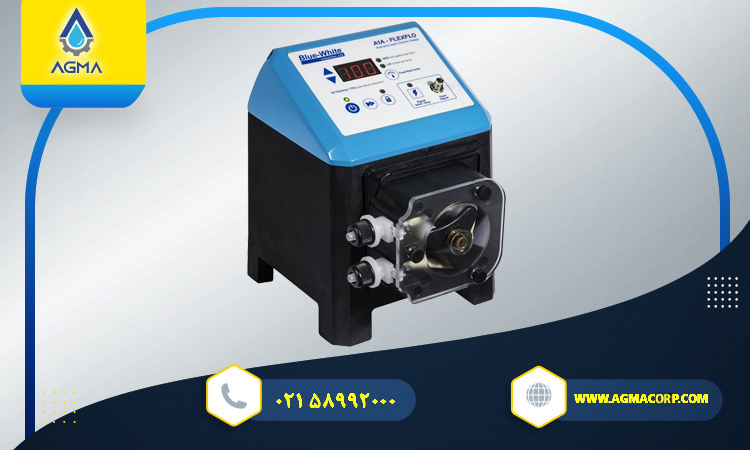

پمپ پریستالتیک آزمایشگاهی سری بیسیک (Basic)
این مدل از پمپ های شلنگی چز پمپ های ارزان قیمت می باشد. در این سری از پمپ های پریستالتیک کاربر فقط می تواند دستور شروع گردش و توقف پمپ را بدهد. همچنین در این سری می تواند جهت گردش را برگرداند و سرعت گردش موتور را کم و زیاد کند.
-
پمپ پریستالتیک آزمایشگاهی سری فلوریت (Flow Rate)
در این سری از پمپ های غلتکی درایو و محرک پمپ دارای یک مایکروپروسسور بوده که کاربر یکبار سایز داخلی شلنگ نصب شده بر روی پمپ را به دستگاه وارد کرده و دستگاه سرعت جابجایی سیال (Flow Rate) و دبی پمپ را نمایش می دهد. همچنین در این سری مانند سری بیسیک (Basic) کاربر می تواند سرعت شروع و توقف پمپ، کم و زیاد کردن گردش موتور و تغییر جهت گردش را کنترل کند.
-
پمپ پریستالتیک آزمایشگاهی سری دیسپنسر (Dispensing)
در این سری از پمپ های شلنگی درابو و محرک پمپ می تواند تقسیم کردن (Dispensing) جهت خطوط تولید و یا تکرار دقیق یک عمل جابجایی برنامه ریزی شود. مثلا می توانید به درایو این سری از پمپ های پریستالتیک برنامه ای بدهید که در هر دقیقه 6 بار شروع به کار کرده و هر بار مقدار دقیقی از محلول را در زمان 8 ثانیه جابجا کرده و جهت جلوگیری از نشت سیال پس از جابجایی دستگاه یک نیم دور معکوس چرخیده و پمپ 2 ثانیه مکث داشته تا ظرف زیر نازل تعویض شود.
این سری از پمپ پریستالتیک مانند سری فلوریت (Flow Rate) قابلیت محاسبه و نمایش جریان خروجی مایع را دارد یعنی درایو پمپ دارای یک مایکروپروسسور بوده که کاربر یک باز سایز داخلی شلنگ نصب شده بر روی هد پمپ را به دستگاه وارد می کند و دستگاه دبی خروجی را نمایش می دهد.
این مدل مانند سری Basic و Flow Rate قابلیت تغییر جهت و سرعت چرخش، شروع و توقف پمپ را دارد.

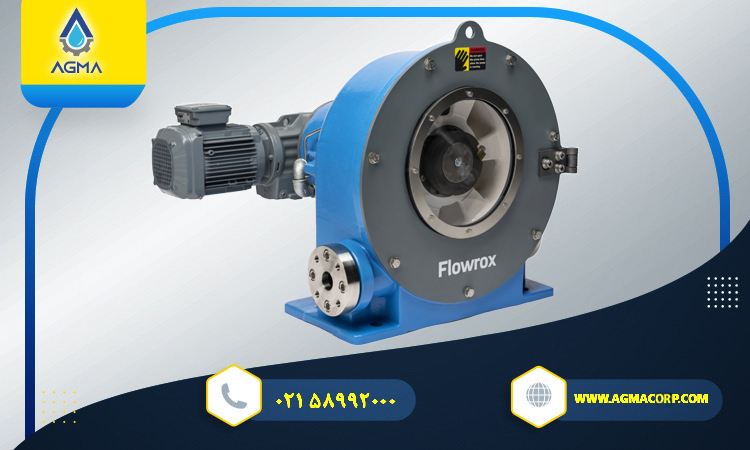

این سری از پمپ های شلنگی در ابعاد بزرگ تر و کاربری های سنگین و صنعتی استفاده می شود. در این سری از پمپ های غلتکی صنعتی از شلنگ های بزرگ که دارای ضخامت بالایی بوده استفاده می شود. همچنین این پمپ ها به صورت پایه قابلیت برنامه ریزی و شخصی سازی جهت جابجایی سیال را نداشته ولی می توان جهت تغیر سرعت و کنترل دبی پمپ از الکتروگیربکس و سیستم های کنترل هوشمند (PLC) و اینورتر (VFD) استفاده کرد.
نحوه انتخاب پمپ های پریستالتیک
-
تطابق شیمیایی
در پمپ های پریستالتیک سیال به طور مستقیم با شلنگ در تماس بوده و در این پمپ از هیچ گونه آب بندی استفاده نمی شود و تنها خرابی مربوط به بخش شلنگ بوده و تنها نگرانی در خصوص مطابقت شیمیایی سیال با شلنگ پمپ بوده که بایستی به آن توجه ویژه ای داشت. در کنار خواص شیمیایی سیال پمپ شونده غلظت و دمای سیال نیز عامل مهم و تاثیر گذار در انتخاب متریال شلنگ پمپ های پریستالتیک می باشد.
شلنگ یا تیوب در پمپ های غلتکی بایستی از مواد الاستومر باشد تا تحت فشار غلتک شکل ظاهری و حالت ارتجاعی خود را از دست ندهد. به همین دلیل بسیاری پلیمرها مانند تفلون (PTFE) و کاینار (PVDF) که مقاومت خوبی در برابر مواد شیمیایی و خورنده دارند، به دلیل انعطاف پذیری پایین در پمپ های پریستالتیک استفاده نمی شود. در پمپ های پریستالتیک بیشتر از شلنگ و تیوب های سیلیکونی، PVC، پلی پروپیلن (PP)، پلی اورتان، EPDM و نئوپرن استفاده می شود که در این بین متریال پلی پیروپیلن (PP) و EPDM بیشتر مقاومت در برابر مواد شیمیایی و خورنده دارا می باشند.
-
انسداد
در پمپ های پریستالتیک شلنگی حداقل فاصله بین غلتک و جداره داخلی پمپ شلنگ پمپ بسیار حائز اهمیت بوده زیرا که این فاصله میزان فشردگی وارد شده به تیوب یا شلنگ را مشخص می کند. این میزان فشردگی بر عملکرد پمپ و طول عمر شلنگ تاثیر مستقیم می گذارد زیرا فشردگی زیاد باعث کاهش طول عمر تیوب و فشردگی کم باعث ایجاد مشکل در عملکرد پمپ بخصوص در فشار های بالا می شود. این میزان فشردگی در پمپ های پریستالیک با نام انسداد شناخته می شود. انسداد درصدی از دو برابر ضخامت جداره بیان می شود و معمولا بین 10 تا 20 درصد بوده که درصد بالاتر برای مواد نرم تر و درصد پاببن تر برای مواد سخت تر می باشد.
-
دبی
دبی در پمپ های پریستالتیک ارتباط مستقیم با سرعت گردش روتور و غلتک های پمپ، قطر داخلی شلنگ و طول شلنگ دارد. هرچه سرعت دوران، طول و قطر داخلی شلنگ بیشتر باشد دبی خروجی پمپ نیز بیشتر خواهد بود. پمپ شلنگی دارای خروجی پالسی بوده که هر چه تعداد غلتک های پمپ بیشتر باشد پالس جریان خروجی کمتر و جریان یکنواخت تری را خواهیم داشت. البته باید به این نکته توجه داشت که افزایش غلتک نه تنها باعث افزایش دبی خروجی پمپ نمی شود بلکه در مواردی حتی با افزایش غلظت سیال باعث کاهش دبی پمپ نیز می شود.
-
فشار
پمپ های پریستالتیک از خانواده پمپ های جابجایی مثبت بوده که برا اساس ساختار فشار این پمپ ها می تواند تا بی نهایت افزایش یابد ولی در عمل حداکثر فشار خروجی در پمپ های غلتکی با توان الکتروموتور و جنس به کار رفته در شلنگ پمپ ارتباط دارد.
مزایای پمپ های پریستالتیک
- قابلیت انتقال سیالات دارای ذرات ساینده، سیالات حساس به تنش برشی، سیالات شیمیایی
- قابل استفاده در شرایط استریل جهت جابجایی سیالات نیازمند به شرایط استریل
- امکان کارکرد خشک
- مناسب پمپاژ کلوییدها و سیالات اسلاری به دلیل کم بودن نیروی تنشی وارده به سیال توسط پمپ
- فافد سیستم آب بندی
- عدم تماس مستقیم قطعات متحرک پمپ با سیال
- تعمیر و نگهداری آسان و کم هزینه
- به دلیل برخورد سیال با قسمت داخلی شلنگ می توان سطح داخلی تیوب را بعد از هر بار استفاده به راحتی استریل و تمیز نمود.
کاربرد پمپ های پریستالتیک
- دستگاه پزشکی مانند دستگاه های دیالیز
- آزمایشگاه شیمی جهت جابجایی سیال با دقت بالا
- دستگاه های تشخیص طبی مانند اتو آنالایزر
- صنایع نظامی جهت جابجایی سیالات خطرناک و مواد منفجره
- صنایع آب و فاضلاب برای تخلیه و پر کردن ظروف و استفاده از شلنگ سیلیکونی با قابلیت اتوکلاو
- صنایع پزشکی و دامپزشکی برای تزریق انواع مواد دارویی و آزمایشی به موجود زنده
- شیلات جهت تزریق دارو و مواد مغذی برای آبزیان
- صنایع نفت و پتروشیمی
- صنایع رنگ سازی
- صنایع ساختمانی جهت جابجایی انواع چسب سرامیک، کاشی، بتن و سیمان
- صنایع آرایشی و بهداشتی جهت پر کردن ظروف بهداشتی
- صنایع داروسازی برای پر کردن شربت، قطره و آمپول
