پمپ روغن داغ استاندارت (Standart)
- سایز ورودی DN ۵۰ تا DN ۱۵۰ میلیمتر
- سایز خروجی DN ۳۲ تا DN ۱۲۵ میلیمتر
- دبی تا ۴۵۰ مترمکعب بر ساعت
- هد تا ۹۰ متر
- سرعت ۱۵۰۰ و ۳۰۰۰ دور بر دقیقه
- دمای کاری ۳۲۰ درجه سانتیگراد
- فشار محفظه تا ۱۶ بار
پمپ روغن داغ ایران البرز
پمپ روغن داغ ایران تولید
- سایز ورودی ۲ اینچ تا ۵ اینچ
- سایز خروجی ۱ اینچ تا ۴ اینچ
- دبی تا ۳۵۰ مترمکعب بر ساعت
- هد تا ۱۰۰ متر
- سرعت ۱۵۰۰ و ۳۰۰۰ دور بر دقیقه
- دمای کاری ۳۰۰ درجه سانتیگراد
پمپ روغن داغ مس دف (Mas Daf)
- سایز ورودی DN ۵۰ تا DN ۱۲۵میلیمتر
- سایز خروجی DN ۳۲ تا DN ۱۰۰میلیمتر
- دبی ۱۰ تا ۴۰۰ مترمکعب بر ساعت
- هد ۵ تا ۹۰ متر
- سرعت ۱۵۰۰ و ۳۰۰۰ دور بر دقیقه
- دمای کاری ۳۵۰ درجه سانتیگراد
- فشار محفظه تا ۱۶ بار

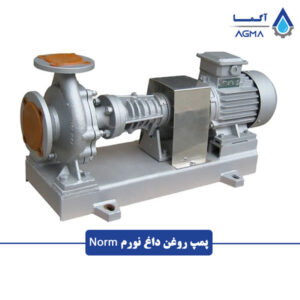

پمپ روغن داغ نورم (Norm)
- سایز ورودی DN ۵۰ تا DN ۱۵۰ میلیمتر
- سایز خروجی DN ۳۲ تا DN ۱۲۵ میلیمتر
- دبی تا ۳۵۰ مترمکعب بر ساعت
- هد تا ۱۰۵ متر
- سرعت ۱۵۰۰ و ۳۰۰۰ دور بر دقیقه
- دمای کاری ۳۲۰ درجه سانتیگراد
- فشار محفظه تا ۱۶ بار
فروش پمپ روغن داغ
پمپ سانتریفیوژ روغن داغ در صنعت جهت انتقال و سیرکوله روغن داغ تا دمای 350 در جه سانتی گراد و آب داغ تا دمای 200 درجه سانتی گراد استفاده می شود. انجمن گروه مهندسی آگما به عنوان یکی از بزرگترین تامین کننده و ارائه دهنده خدمات در زمینه انواع برندهای پمپ روغن داغ خارجی و داخلی در ایران می باشد. شرکت آگما با کادری با تجربه آماده است تا در خدمت صنعت کشور باشد. ما در این مقاله سعی کردیم تا با طرح سوال و بررسی دقیق و جز به جز این محصول اطلاعات کامل و جامعی در اختیار مشتریان عزیز قرار دهیم.
پمپ روغن داغ چیست
پمپ روغن داغ یا Hot Oil Pump غالبا از خانواده پمپ های سانتریفیوژ بوده که جهت انتقال و سیرکوله روغن داغ تا دمای 350 درجه و آب داغ با دمای 200 درجه توصیه می شود. همان طور که اشاره شد مکانیزم این پمپ غالبا سانتریفیوژ بوده ولی در موارد که غلظت سیال پمپ شوده بالا باشد جهت انتقال سیال غلیط با دمای بالا از انواع پمپ دنده ای شامل دنده خارجی و دنده داخلی (ماه و ستاره) نیز استفاده می شود.
مشخصات فنی
پمپ های سانتریفیوژ روغن داغ بسته به شرکت سازنده در سایزهای 32، 40، 50، 65، 80، 100، 125 و 150 و با قطر پروانه های متفاوت تولیدات خود را به بازار عرضه می کنند. پمپ های روغن داغ در بزرگترین سایز خود می توانند تا 500 متر مکعب در ساعت دبی داشته و تا 10 بار (100 متر ستون آب( فشار ایجاد کنند. پمپ روغن داغ قادر تا با الکتروموتور های 2900 دور (2 پل) و 1450 دور (4 پل) کوپله شده و شاسی شود.
ساختار و اجزای تشکیل دهنده
ساختار پمپ روغن داغ سانتریفیوژ به صورت یک طبقه گریز از مرکز، افقی و پروانه بسته می باشد. مهم ترین بخش و وجه تمایز این محصول با سایر پمپ های سانترفیوژ مشابه در سیستم آب بندی می باشد. آب بند پمپ های روغن داغ از دو بخش تشکیل شده است. معمولا برای جلوگیری از نشت سیال در امتداد محور پشت پروانه و جلوگیری از ورود جریان بالا و پر فشار روغن به محفظه یاتاقان ها از نواز گرافیتی نسوز استفاده می شود که در مقابل این نوارهای نشور یک رینگ فولادی قرار می گیرد.
البته بعضی از سازنده های پمپ روغن داغ به جای استفاده از نخ آب بندی نسوز از بوش های گرافیتی، برنجی و سیلیکونی با تلورانس خاص استفاده می کنند. در طرف دیگر محور و در انتهای محفظه یاتاقان ها، از آب بند مکانیکی یا سیل مکانیکی استفاده می شود. البته برخی از تولید کنندگان پمپ روغن داغ جهت کاهش هزینه تولید و راحتی فرآیند تعمیر و نگهداری به جای استفاده از آب بند مکانیکی از کاسه نمد حرارتی استفاده می کنند.
عومل موثر در انتخاب پمپ روغن داغ چیست
جهت انتخاب پمپ روغن داغ مناسب بایستی به دما، ویسکوزیته، خواص فیزیکی و شیمیایی سیال و همچنین دبی و فشار مورد نیاز توجه داشت. پمپ های روغن داغ جهت انتقال سیالات و روغن رقیق تا دمای 350 درجه مناسب بوده که در صورت افزایش غلظت و ویسکوزیته سیال توصیه می شود تا از پمپ دنده ای مناسب استفاده شود.
همچنین یکی از نکات بسیار مهم در انتخاب پمپ روغن داغ مناسب توجه به محدوده کاری فشار و درجه حرارت سیال می باشد. در پمپ های سانترفیوژ روغن داغ با افزایش دمای سیال محدودیت فشار در سیستم اعمال می شود. محدودیت فشار و فشار مجاز بر اساس دمای سیال در نمودار زیر نمایش داده شده است. لازم به ذکر است که در صورت وجود فشار ورودی به پمپ، مجموع فشار ورودی و خروجی پمپ روغن داغ باید کمتر یا نهایتا مساوی فشار مجاز بر روی منحنی بر حسب دمای سیال باشد. حلزونی و پوسته پمپ های روغن داغ جهت جلوگیری از شوک حرارتی و مقاومت بالا در برابر حرارت باید از متریال GGG-40 ساخته شود. همچنین پروانه و محفظه یاتاقان پمپ روغن داغ از متریال GG-25 ساخته می شود.
کاربرد پمپ روغن داغ
- صنایع فلزی جهت از بین بردن چربی سطوحو سیستم های گالونیک
- صنایع شیمیایی و دارویی جهت تولید فیلم و استفاده در سیستم های خنک کاری
- صنایع غذایی جهت گرم کردن و استفاده در اجاق های پخت، تولید گیلیسیرین خوراکی و اسید چرب
- صنایع پلاسیتک و لاستیک جهت راه اندازی و گرمایش دستگاه های پرس، ماسین قالبگیری و سیستم های تزریق
- صنایع ساختمانی جهت تولید تجیزات ساختمانی و قطعات آجری و بتنی پیش ساخته
- صنایع نساجی جهت استفاده در خشک کن، لباس شویی و سیستم های رنگرزی
- صنایع قیر جهت گرمایش مخازن ذخیره و تانکر و فرآیند تولید آسفالت
- صنایع روغن معدنی جهت گرمایش وسایل انتقال دهنده و تاسیسات
- صنایع پتروشیمی و نفت و گاز جهت تولید نفت و استفاده در مبدل های حرارتی
- صنایع چوب و کاغذ جهت پرس تخیه های چند لایه، سیستم های چسب
نصب پمپ روغن داغ
قبل از راه اندازی پمپ سانتریفیوژ روغن داغ باید محفظه پمپ هواگیری شده و با سیال عامل پر شود. همچنین جهت اطمینان از عملکرد درست و صحیح سیستم آب بندی محفظه یاتاقان بایستی از روغن خنک کاری پر شود. برای این کار ابتدا بایستی دو در بالایی محفظه یاتاقان را باز کرده و سیال خنک کننده را از یک در پوش به داخل محفظه بریزیم تا روغن از در پوش دیگر خارج شود و لعد از هوا گیری در پوش های محفظه یاتاقان را به طور کامل سفت می کنیم.
راه اندازی پمپ روغن داغ
با راه اندازی پمپ روغن داغ، به آرامی دمای روغن افزایش یافته تا به حداکثر دمای کاری خود برسد. بعد از گرمایش پمپ و رسید با دمای کاری بایستی پمپ را خاموش کرده و کوپلینگ و سایر ادوات پمپ و هم مرکزی محور پمپ و موتور را به دقت بررسی کنید تا از صحت عملکرد آن اطمینان حاصل شود. در صورتی که نصب به درستی انجام شده باشد محور پمپ بایستی به آرامی و بدون هیچ مقاوت و اعمال فشار خارجی، با دست بچرخد. توجه داشته باشید که در پمپ های روغن داغ از هرگونه نوسان و یا شوک حرارتی ناگهانی جلوگیری شود.
برند های قابل تامین و ارائه توسط شرکت آگما
- پمپ روغن داغ KSB
- پمپ روغن داغ نرم Norm
- پمپ روغن داغ استاندارت Standart
- پمپ روغن داغ مَس Mas Daf
- پمپ روغن داغ سمپا Sempa
- پمپ روغن داغ اُزکان Ozkan
- پمپ روغن داغ سی هی Sihi
- پمپ روغن داغ ایران البرز
- پمپ روغن داغ پمپیران
- پمپ روغن داغ آب روان
- پمپ روغن داغ ایران تولید
