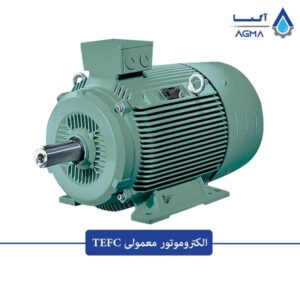

الکتروموتور معمولی TEFC (19)

الکتروموتور ضدانفجار EX (6)

پرسش های متداول الکتروموتور

الکتروموتورها ماشین های پرکاربردی در صنعت شامل، دمنده ها، فن ها، پمپ ها، توربین ها، کمپرسورها و... هستند. ازین ماشین ها در صنایع کشتی سازی، اتوموبیل ها، صنایع تهویه و...استفاده های فراوان میشود. به عنوان استفاده در مصارف خانگی میتوان به الکتروموتورهای استفاده شده در کولرهای آبی اشاره کرد.
هر ماشین تبدیل کننده انرژی الکتریکی به مکانیکی الکتروموتور نامیده میشود که در دو نوع دوار و خطی ساخته میشوند. اغلب الکتروموتورها دوار هستند. الکتروموتورها در برندها و کشورهای مختلف از جمله ایران ساخته میشوند که در صنعت استفاده های فراوانی دارند.

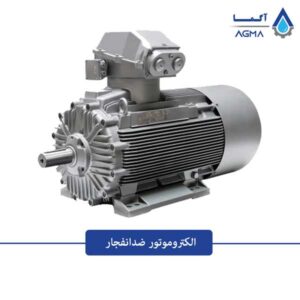

الکتروموتور ضد انفجار که با نام های دیگر الکتروموتور ضدجرقه، الکتروموتور محیط های خطرناک(Hazardous Area) و ... شناخته میشود که برای محیط خطرناک که قابلیت اشتعال دارند طراحی میشوند. این نوع از الکتروموتورها باید از بروز جرقه که تکمیل کننده مثلث آتش است جلوگیری کنند.
این الکتروموتورها در صنایع مختلف مثل پتروشیمی، داروسازی، رنگ سازی، شیمیایی، نظامی و هسته ای و... برای کارهای متفاوت مثل انتقال گاز و سوخت ها استفاده میشوند. طراحی این نوع الکتروموتورها به دو دسته پوسته باز و پوسته محصور تقسیم میشود که سطح حفاظتی طراحی پوسته محصور بالاتر و برای صنایع خطر آفرین مناسب تر است.

بررسی تخصصی الکتروموتور

الکتروموتور، به عنوان دستگاه الکترومکانیکی مطرح است که می تواند تبدیل انرژی الکتریکی، به انرژی مکانیکی را ایجاد کند. به عبارت دیگر، دستگاه هایی که نیروی چرخشی تولید می کنند به عنوان موتور شناخته می شوند. ضمن آنکه، اساس کار این موتورها، بستگی به تعاملی دارد که میان میدان مغناطیسی و الکتریکی ایجاد می شود. این دستگاه ها، به دو نوع طبقه بندی می شوند که به عنوان موتور AC و موتور DC شناخته شده اند. موتور AC جریان متناوب را به عنوان ورودی دریافت می کند، در حالی که موتور DC جریان مستقیم را دریافت خواهد کرد.

موتورهای الکتریکی با کاربردهای فراوان

موتورهای الکتریکی با کاربردهای فراوان

انواع موتورهای الکتریکی

طبقه بندی یک موتور الکتریکی به شرح ذیل نشان داده شده است.

الکتروموتور AC

الکتروموتور AC،  جریان متناوب را به توان مکانیکی تبدیل می کند که به سه نوع طبقه بندی شده و شامل موتور القایی، موتور سنکرون، موتور خطی می شود.

موتور القایی

می توان گفت، موتوری که با سرعت سنکرون کار نمی کند، موتور القایی یا ناهمزمان نامیده می شود. این موتور، برای تبدیل کردن نیروی الکتریکی به مکانیکی، از پدیده القای الکترومغناطیسی استفاده می کند. با توجه به ساخت روتور، دو نوع موتور القایی وجود دارد که شامل موتور القایی قفس سنجابی و موتور القایی حلقه لغزشی می شود.

موتورهای AC و DC

موتورهای AC و DC

روتور قفس سنجابی

موتوری که دارای روتور قفس سنجابی است، با نام الکتروموتور القایی قفس سنجابی مطرح است. این روتور، باعث می شود که قفل مغناطیسی و صدای زمزمه در داخل دستگاه، کاهش یابد.

روتور حلقه لغزشی

این روتور به روتور پیچ فاز نیز معروف است.

موتور القایی (یا موتور ناهمزمان) همیشه به یک تفاوت کوچک در سرعت بین میدان مغناطیسی دوار استاتور متکی است. سرعت محور روتور، لغزش نامیده می شود تا جریان روتور را در سیم پیچ AC روتور القا کند. در نتیجه، موتور القایی، نمی تواند گشتاور نزدیک به سرعت سنکرون را در جایی که القاء (یا لغزش) در دسترس نیست تولید کند.

‌در مقابل، موتور سنکرون، برای کارکردن، به القای لغزش متکی نیست. در این الکتروموتورها، قطب های مغناطیسی که به طور معمول از لایه های فولادی ساخته شده اند، از آهنرباهای دائمی یا یک سیم پیچ روتور به طور مستقل برانگیخته می شود.

همچنین، باید متذکر شویم که موتورهای القایی، بر اساس فازها به دو نوع طبقه بندی شده و به موتورهای تک و سه فاز، شناخته خواهند شد.

موتور القایی تک فاز

ماشینی که با استفاده از پدیده القایی الکترومغناطیسی توان الکتریکیAC  تکفاز را به توان مکانیکی تبدیل می کند، به عنوان موتور القایی تک فاز شناخته می شود.

موتور القایی سه فاز

موتوری که برق AC سه فاز را به نیروی مکانیکی تبدیل می نماید، به عنوان الکتروموتور القایی سه فاز نامیده می شود.

موتور خطی

موتوری که به جای نیروی دورانی، نیروی خطی تولید می کند موتور خطی نامیده خواهد شد. این نوع موتور، روتور و استاتور بدون رول دارد. این نوع موتور، در درب های کشویی و در انواع محرک ها استفاده می شود.

موتور سنکرون

الکتروموتوری که جریان متناوب را در فرکانس مورد نظر به توان مکانیکی تبدیل می کند، به عنوان موتور سنکرون، نامیده می شود. در موتور سنکرون، سرعت موتور با فرکانس جریان تغذیه، سنکرون می شود. سرعت سنکرون، با توجه به چرخش میدان مغناطیسی اندازه گیری می گردد که به فرکانس و قطب های الکتروموتور بستگی دارد.

موتورهای القایی در عملکردهای متفاوت

موتورهای القایی در عملکردهای متفاوت

موتور سنکرون به دو نوع ریلوکتانس و موتور هیسترزیس طبقه بندی می شود.

موتور رلوکتانس

موتوری که فرآیند راه اندازی آن شبیه به یک موتور القایی است و مانند یک موتور سنکرون کار می کند، یک موتور رلوکتانس است.

موتور هیسترزیس

از سویی دیگر، موتور هیسترزیس نوعی موتور سنکرون است که دارای شکاف هوای یکنواخت است و هیچ سیستم تحریک DC ندارد. در موتور، به واسطه جریان گردابی و هیسترزیس، گشتاور تولید می شود.

الکتروموتور DC

دستگاهی که توان الکتریکی DC را به توان مکانیکی تبدیل می کند، به عنوان الکتروموتورDC نامیده می شود. کار آن، به این اصل اساسی بستگی دارد که وقتی هادی حامل جریان در میدان مغناطیسی قرار می گیرد، نیرویی بر آن وارد می شود و گشتاور به وجود می آید. موتور DC به دو نوع اصلی تقسیم می شود، به گونه ای که در دسته بندی موتور خود تحریک و مجزا قرار می گیرد.

الکتروموتور تحریک مجزا

موتور الکتریکی که در آن سیم پیچ DC توسط منبع DC جداگانه تحریک می شود، به عنوان موتور DC با تحریک جداگانه شناخته می شود. با کمک منبع مجزا، سیم پیچ آرمیچر موتور، انرژی گرفته و شار تولید می کند.

موتور خود برانگیخته

با اتصال سیم پیچ میدانی، الکتروموتور DC خود تحریک شده ایجاد می شود که به طور معمول در سه دسته بندی DC سری، شنت و مرکب قرار می گیرند..

موتور شنت

به موتوری که سیم پیچ میدانی در آن به موازات آرمیچر قرار می گیرد، موتور شنت می گویند.

موتور سری

در این موتور، سیم پیچ میدان به صورت سری به آرمیچر موتور متصل می شود.

الکتروموتور مرکب

موتور DC که هم اتصال موازی و هم سری سیم پیچ میدان را دارد، به عنوان روتور پیچی مرکب شناخته می شود. آنها به دو دسته موتورهای شنت کوتاه و موتورهای شنت بلند طبقه بندی می شود. اگر سیم پیچ میدان شنت، فقط موازی با آرمیچر الکتروموتور باشد و نه میدان سری، به آن اتصال شنت کوتاه موتور می گویند.

این در حالی است که اگر سیم پیچ میدان شنت، هم با آرمیچر و هم با سیم پیچ میدان سری موازی باشد، موتور به عنوان موتور شنت بلند شناخته می شود.

بخش های مختلف الکتروموتورها

بخش های مختلف الکتروموتورها

الکتروموتور چگونه کار می کند؟

هدف موتور الکتریکی، تبدیل انرژی الکتریکی به انرژی مکانیکی است. از این انرژی مکانیکی، می توان برای تامین انرژی هر چیزی از ماشین آلات سنگین و صنعتی گرفته تا ابزارها و وسایل روزمره استفاده کرد. این موتورها، از الکتریسیته، به عنوان ورودی استفاده می کنند و حرکت را به عنوان خروجی فراهم می نمایند. این حرکت، نتیجه القای الکترومغناطیسی ناشی از آهنرباهای داخل انواع الکتروموتور است.

ساختار موتورهای الکتریکی از دو بخش اساسی تشکیل شده است. یک روتور وجود دارد که از سیم پیچ تشکیل شده است. روتور در وسط قطعه ای به نام استاتور قرار دارد که با آهنربا یا سیم پیچ پوشانده شده است.

یک شکاف هوایی کوچک بین این دو وجود دارد. هنگامی که جریان الکتریکی به موتور اعمال می شود، آهنرباها یا سیم پیچ ها میدان مغناطیسی ایجاد می کنند که هم روتور را جذب و هم دفع می کند و باعث چرخش آن می شود.

نوع موتور DC

در بخش صنعتی امروزی، موتورهای جریان مستقیم (DC) همه جا هستند. از روباتیک گرفته تا خودروها، برنامه ‌های الکتروموتور با اندازه کوچک و متوسط معمولاً از موتورهای DC برای طیف گسترده‌ای از عملکردها استفاده می‌کنند.

از آنجایی که موتورهای DC در کاربردهای بسیار متنوعی استفاده می شوند، انواع مختلفی از موتورهای DC برای وظایف مختلف در بخش صنعتی وجود دارد. درک انواع مختلف موتورهای DC به شما کمک می کند تا نحوه استفاده از آنها برای کاربردهای مختلف را درک کنید. همچنین، درخواهید یافت کدام نوع ممکن است برای برنامه شما اعمال شود و به شما کمک می کند. 4 نوع اصلی از موتورهای DC به شرح ذیل هستند.

انواع موتورهای دی سی

انواع موتورهای دی سی

موتورهای DC آهنربای دائمی

موتور آهنربای دائمی، از آهنربایی قوی برای ایجاد شار میدان استفاده می کند. این مدل از انواع الکتروموتور DC، گشتاور راه اندازی عالی را ارائه می دهد و تنظیم سرعت خوبی دارد. اما گشتاور در این سیستم محدود است، بنابراین، معمولاً در کاربردهایی با اسب بخار کم یافت می شوند.

سری موتورهای DC

در موتورهای سری DC، میدان با چند دور سیم بزرگی که جریان کامل آرمیچر را حمل می کند، پیچیده می شود. به طور معمول، موتورهای سری DC مقدار زیادی گشتاور راه ‌اندازی ایجاد می ‌کنند، اما نمی ‌توانند سرعت را تنظیم کنند. بدین ترتیب، این احتمال وجود دارد که با کار کردن بدون بار، آسیب ببینند. این محدودیت ها به این معنی است که آنها گزینه خوبی برای برنامه های درایو با سرعت متغیر نیستند.

موتورهای DC شنت

در الکتروموتور DC شنت، میدان به صورت موازی (شنت) با سیم ‌پیچ ‌های آرمیچر متصل می ‌شود. این موتورها، به دلیل این واقعیت که میدان شنت را می ‌توان به طور جداگانه از سیم ‌پیچ ‌های آرمیچر تحریک کرد، تنظیم سرعت بسیار خوبی ارائه می‌ دهد که کنترل ‌های معکوس ساده ‌تری را ارائه می ‌دهد.

اجزای مختلف الکتروموتورها

اجزای مختلف الکتروموتورها

موتورهای DC مرکب

‌موتورهای DC مرکب، مانند موتورهای DC شنت، دارای یک میدان شنت برانگیخته جداگانه هستند. موتورهای DC مرکب گشتاور، راه اندازی خوبی دارند اما ممکن است مشکلات کنترلی را در کاربردهای درایو سرعت متغیر تجربه کنند.

بین 4 نوع موتور DC، کاربردهای بالقوه متعددی وجود دارد. هر نوع موتور DC، نقاط قوت و ضعف خود را دارد. درک این موارد می تواند به شما کمک کند تا دریابید کدام مدل از انواع الکتروموتور ممکن است برای برنامه شما مناسب باشد.

اجزای کلیدی الکتروموتور

بسته به کاربرد آنها و نوع جریانی که از موتور الکتریکی عبور می کند، هر کدام اجزای مختلفی برای عملکرد موتور دارند. در اینجا برخی از قطعات کلیدی یک موتور آورده شده است:

روتور در الکتروموتور

روتور، سیم پیچی است که روی یک محور نصب شده و انرژی مکانیکی دورانی را تامین می کند. با سرعت زیاد می چرخد و می تواند شامل هادی هایی باشد که جریان را حمل می کنند و با میدان مغناطیسی در استاتور تعامل دارند.

استاتور در موتور

این، بر خلاف روتور عمل می کند، زیرا بخشی ثابت از مدار الکترومغناطیسی در الکتروموتور است. استاتور، از آهنرباها یا سیم پیچ های دائمی تشکیل شده است و اغلب با ورقه های فلزی نازک به نام لمینیت ساخته می شود که می تواند به کاهش اتلاف انرژی کمک کند. این ها عمدتاً در موتورهای DC برس خورده یافت می شوند.

ظرفیت های متفاوت

ظرفیت های متفاوت

ظرفیت های مختلف در مدل های تک و سه فاز موتور

قطعه کموتاتور

این قطعه یک جزء بسیار مهم در موتورهای DC است. زیرا بدون آن، روتور قادر به چرخش مداوم نخواهد بود. کموتاتور یک نیمه حلقه در موتور الکتریکی است که معمولاً از مس ساخته می شود و به روتور اجازه می دهد تا با معکوس کردن جریان چرخش روتور، بتواند 180 درجه بچرخد.

مهم است که به یاد داشته باشید که این قطعات، بسته به اینکه انواع الکتروموتور برس دار یا براشلس هستند، متفاوت عمل می کنند. در یک موتور DC بدون جاروبک، آهنرباهای دائمی روی روتور و آهنرباهای الکتریکی روی استاتور قرار دارند.

کاربرد موتورهای الکتریکی

موتورهای الکتریکی به دلایل مختلفی در صنایع مورد استفاده قرار می گیرند، در درجه اول به دلیل طول عمر بیشتر آنها، در مقایسه با موتورهای سوخت فسیلی، کاربرد زیادی داشته و نیاز به تعمیر و نگهداری کمتری دارند و جایگزین سبزتری در مقایسه با دیگر موتورها هستند..

موتورهای AC را می توان در سیستم های نوار نقاله یافت که معمولاً در کارخانه ها و انبارها یافت می شوند زیرا می توانند تحویل پایدار و ثابت را تضمین کنند. نمونه دیگری از کاربرد الکتروموتورها در سیستم های تهویه مطبوع است. از آنجایی که موتورهای AC بدون جاروبک هستند، ذاتا قابل اعتماد بوده و نیاز به تعمیر و نگهداری بسیار کمی دارند.

این در حالی است که یک موتور DC می ‌تواند حرکت بارهای سنگین ‌تر را تحمل کند و در شرایط مختلف به خوبی عمل نماید. بنابراین، در کاربردهای حیاتی مانند سیستم ‌های برف پاک کن قطار به دلیل قابلیت اطمینان و استحکام یافت می ‌شوند.

خرید انواع دستگاه DC و AC برای کاربری های خانگی و صنعتی

خرید انواع دستگاه DC و AC برای کاربری های خانگی و صنعتی

جمع بندی

یکی از دستگاه هایی که کاربری فراوانی در مصارف صنعتی و خانگی دارد، موتورهای الکتریکی می باشد. این دستگاه که در انواع AC و DC طراحی و تولید می شوند، در زیرمجموعه های متنوعی با قابلیت های متفاوتی عرضه می شوند که هر یک، کاربرد مختلفی را ارائه می کند.

هنگام تهیه و خرید الکتروموتور، لازم است که راهنمایی های لازم را از کارشناسان این بخش از صنعت دریافت کنید تا بتوانید متناسب با نیاز خود، دستگاهی کاربردی را انتخاب نمایید. در این خصوص، می توانید با کارشناسان ما تماس گرفته و ضمن دریافت اطلاعات و مشخصات فنی این موتورها، قیمت آن ها را نیز بررسی و مقایسه نمایید. کلیه دستگاه های ارائه شده در این مرکز عرضه انواع موتور، از مارک های معتبر بوده و دارای کیفیت و قیمت مناسب است
