پمپ وکیوم روغنی

❓پمپ خلاء روغنی یا پمپ وکیوم روغنی چیست؟

پمپ وکیوم روغنی که به آن پمپ وکیوم روغن در گردش هم گفته می شود از دسته دستگاه‌های جابه‌جایی مثبت است که عمدتا از فناوری روتاری وین یا پره دوار استفاده می‌کند. وظیفه‌ی اصلی پمپ خلاء روغنی مکش سیال‌گازی و ایجاد خلاء در محیط مدنظر ما است. منظور از ایجاد خلاء یعنی تراکم ذرات سیال‌گازی درون محفظه را بسیار کم می‌کند تا جایی که تعداد این ذرات به اعدادی بسیار نزدیک به صفر میل می‌کند. این‌طور می‌توان گفت که در وکیوم‌ روغنی هرچه خلاء بالاتر با اصطلاحا عمیق‌تر باشد پمپ وکیوم روغنی قوی‌تر و توانایی ایجاد فشار نهایی خلاء بسیار پایینی را دارد. پمپ خلاء روغن در گردش در طیف وسیعی از صنایع کاربرد دارد.

 سیال داخل پمپ خلاء روغن در گردش  یا سیال‌کاری وکیوم روغنی همانطور که از اسمش مشخص هست، روغن می باشد که نقش بسزایی در ایجاد خلاء مناسب و همچنین خنک کاری پمپ وکیوم دارد. پمپ وکیوم روغنی در دو مدل روتاری وین (ROTARY VANE) یا پره دوار و پمپ وکیوم اسکرو (SCREW) طراحی و تولید می شود که در ادامه توضیحات بیشتری داده می شود.

🎯فروش پمپ وکیوم روغنی

پمپ وکیوم روغنی  که به آن پمپ وکیوم روغن در گردش هم گفته می شود کاربرد اساسی در انواع صنایع دارد، پمپ وکیوم روغنی در رنج های مختلفی تولید می شود و دارای ظرفیت های مختلف و فشار خلاء های متنوعی می باشد سیال داخل پمپ هواده و خلاء روغن در گردش همانطور که از اسمش مشخص هست، روغن می باشد سیال روغن نقش بسزایی در ایجاد خلاء مناسب و همچنین خنک کاری پمپ وکیوم دارد، در هر کجای صنعت که نیاز به خلاء هست پمپ وکیوم روغنی کاربرد اساسی دارد.

پمپ وکیوم روغن در گردش در دو مدل روتاری وین (ROTARY VANE) یا پره دوار و پمپ وکیوم اسکرو (SCREW) طراحی و تولید می شود که در ادامه توضیحات بیشتری داده می شود.

📋مشخصات فنی پمپ وکیوم روغنی روتاری وین

فشار خلاء تولیدی در پمپ خلاء روغنی تک مرحله معمولا 0.5 میلی بار بوده و در پمپ وکیوم روغن در گردش دو مرحله 0.001 میلی بار می باشد که هر دو مدل دارای فشار خلاء قابل توجهی هستند، پمپ وکیوم روغنی دو مرحله به پمپ خلاء HIGH VACUUM یا پمپ وکیوم خلاء بالا معروف می باشد، یکی ار کاربرد های اساسی پمپ وکیوم روغنی استفاده به عنوان پمپ پشتیبان در پمپ وکیوم دیفیوژن و پمپ وکیوم توربومولکولار و همچنین بوستر وکیوم می باشد که در ایجاد خلاء نهایی این پمپ ها کاربرد اساسی دارد.

پمپ خلاء روغنی محدودیت دبی هوا ندارد و در ظرفیت های مختلفی از 2 مترمکعب بر ساعت تا 1000 مترمکعب بر ساعت طراحی و تولید می شود، روغن مورد نیاز پمپ وکیوم روغن در گردش بسیار مهم می باشد به همین دلیل حتما باید از روغن مخصوص پمپ وکیوم استفاده شود و همچنین با چک کردن گیج روغن پمپ خلاء روغنی سیال روغن را در صورت نیاز می بایست تعویض کرد در غیر این صورت ممکن است به پمپ وکیوم آسیب جدی وارد شود، وکیوم روغنی در هر دو مدل تک مرحله و دو مرحله فقط برای مکش سیال گاز بدون بخار و خورندگی مناسب می باشد و در صورت مکش گاز با بخار و یا مکش گاز دارای خورندگی آسیب جدی به پمپ روغن در گردش وارد می شود و عمر زیادی نمی کند.

💡 طرز کار پمپ وکیوم روغنی چگونه است؟

ساختار اصلی پمپ خلاء روغنی از یک پوسته ، هوزینگ یا محفظه‌ی وکیوم، مخزن روغن، روتور و پره ها، الکتروموتور، فیلتر روغن و گیج روغن تشکیل شده است. داخل محفظه اصلی(هوزینگ) پمپ وکیوم روغنی یک روتور وجود دارد که بر روی آن شیارهایی تعبیه س شده‌است که محل قرار گیری پره‌ها می‌باشد.

🟢 روتور خارج از مرکز:

روتور در داخل یک هوزینگ استوانه‌ای به صورت خارج از مرکز نصب شده‌است و وقتی شروع به دوران می‌کند، تیغه‌های متحرکی که درون شیارهای موجود بر روی روتور قرار دارند تحت تاثیر نیروی گریز از مرکز از جای خود خارج و به بدنه‌ی هوزینگ فشرده می‌شوند و فضای داخلی هوزینگ را به چند محفظه تقسیم می‌کنند.

 🟢 حرکت تیغه‌ها یا پره‌ها:

با حرکت چرخشی روتور حجم محفظه‌های تغییر می‌کند و این تغییر حجم اساس عملکرد مکش، فشرده‌ سازی‌ و خروج  سیال‌گازی است.

1. افزایش حجم (Expansion / Suction):

• در ابتدا با چرخش روتور، حجم حفره(محفظه) بین تیغه و دیواره افزایش می‌یابد.
• با افزایش حجم محفظه، سیال‌گازی از دهانه ورودی(جایی که فشار سیال‌گازی زیاد است) به داخل هوزینگ مکیده می‌شود.

2. حجم ثابت (Compression):

• محفظه در مرحله‌‌ی دوم درحالی که مملو از سیال‌گازی است به سمت دهانه‌ی خروجی حرکت می‌کند.
• سیال‌گازی بین تیغه‌ها (وین‌ها) و بدنه‌ی روتور و دیواره‌ی هوزینگ محبوس است و توانایی بازگشت به دهانه ورودی را ندارد.

3. کاهش حجم (Compression / Discharge):

• در مرحله‌ی سوم با ادامه‌ی حرکت حجم محفظه‌ها کاهش می‌یابد و سیال‌گازی فشرده شده به سمت خروجی پمپ هدایت می‌شود و از هوزینگ با فشار خارج می‌شوند.

4. مزیت طراحی روتاری وین :

• امکان ایجاد خلأ پایدار با نوسان حداقل
• تخلیه سریع سیستم حتی در فشارهای پایین
• کاهش سایش و افزایش عمر قطعات با استفاده از روغن

🟢 نقش روغن:

روغن موجود در پمپ وکیوم در تمام فرایند ایجاد خلاء لازم و موثر است.

• آب‌بندی: جلوگیری از نشت گاز از بین پره‌ها و دیواره‌ی هوزینگ
• روانکاری : کاهش اصطکاک قطعات متحرک
• خنک‌کاری : کاهش دمای داخلی پمپ و افزایش عمر قطعات
• بازگشت روغن : سیستم Oil Return روغن را جمع‌آوری و بازگردانی می‌کند تا هدررفت روغن کاهش یابد

🟢 فیلتر روغن در پمپ وکیوم روغنی

هنگام ایجاد خلاء توسط پمپ وکیوم روغن در گردش، سیال گازی مکیده‌شده با روغن داخل پمپ وکیوم ترکیب می‌شود. هنگام خروج از پمپ خلاء سیال‌گاز وکیوم شده دارای مقدار اندکی بخار روغن می باشد که این بخار به وسیله فیلتر داخلی پمپ وکیوم روغنی که به آن  Oil Seprator می‌گویند، جدامی‌شوند و به فرایند وکیوم بازگردانده‌ می‌شوند و میزان مصرف روغن در پمپ وکیوم روغنی را کاهش می‌دهند.

لازم به ذکر است تعویض به موقع فیلترهای پمپ خلاء روغنی اهمیت زیادی دارد و باید به آن توجه داشت.

🟥 خلاصه عملکرد

 1️⃣با دوران روتور تیغه‌های متحرک محفظه هایی با حجم متغییر تشکل می‌دهند.

2️⃣ دوران روتور حجم محفظه را تغییر می‌دهد (زیاد_ثابت_کم).

3️⃣ روغن فضای بین قطعات را آب‌بندی و خنک می‌کند.

4️⃣ گاز فشرده‌شده به خروجی پمپ هدایت می‌شود.

5️⃣ سیستم بازگشت روغن، روغن مصرف‌شده را بازیابی می‌کند.

6️⃣ گاز بالاست (Gas Ballast) برای مدیریت سیال‌گازی تراکم پذیر وارد می‌شود.

📑 انواع پمپ وکیوم روغنی

پمپ خلاء رینگ روغن مبتنی بر فناوری روتاری وین به دو دسته ی تک مرحله‌ای و دو مرحله‌ای تقسیم می‌شوند. پمپ وکیوم تک مرحله‌ای خلاء کم تا متوسطی دارد و پایداری بهتر و حجم های بالاتر و قیمت ارزان تری نسبت به پمپ وکیوم روغنی دو مرحله‌ای دارد.

📊مزایا و ویژگی های پمپ وکیوم روغن در گردش

• دائم کار بودن در بسیاری از مدل های تولیدی
• موجود بودن در انواع ظرفیت ها و فشار های خلاء بالا
• طراحی و تولید در دو مدل تکفاز و سه فاز
• دارای شیر گاز بالاست
• راه اندازی و نگهداری آسان
• تعمیر و سرویس آسان
• عمر طولانی
• دارای فشار خلاء قابل توجه (HIGH VACUUM)
• استفاده به عنوان پمپ وکیوم پیشتیبان در پمپ های خلاء بالا

🏭 کاربرد های  وکیوم روغنی در صنعت

پمپ هلاء روغنی به سبب دوام بالا، نصب و راه اندازی سریع، تعمیر و نگهداری  آسان و راندمان بالا از جمله محبوب ترین تجهیزات ایجاد  خلاء متوسط تا عمیق در صنایع محسوب می‌شوند.

🚚 خودرو و حمل‌ونقل (Automotive & Transport)

• تمیزکاری با خلا / قطعات برای شستشو
• شناسایی نشت و تست پایان خط (EoL)
• سیستم‌های فاضلاب خلا
• تخلیه و شارژ سیالات
• باتری: تخلیه، پرکردن الکترولیت
• فرآیندهای ترکیبی: گاززدایی، اختلاط، اشباع، بازیافت
• خشک کردن با خلا
• جذب کربن و جداسازی غشایی (Membrane Capture)
• آمین اسکرابینگ و فشار متغیر (PSA)
• فرآیندهای Moving Bed

⚗️ شیمی و بسته‌بندی (Chemical & Packaging)

• فیلتراسیون و گاززدایی
• تقطیر و بازیابی حلال
• تبخیر و خشک کردن
• تولید شیرینی و شکلات
• بسته‌بندی و پیچیدن (Wrapping & Packaging)
• اکستروژن خلا

🍽️غذا و فرآوری (Food Processing)

• فرآوری پودر
• پرکردن گوشت و محصولات گوشتی
• برش و بسته‌بندی گوشت

📌برند هایی از وکیوم روغنی که توسط شرکت آگما قابل تامین و ارائه می باشد به شرح زیر است

1. پمپ وکیوم لیبولد
2. پمپ خلا JB
3. پمپ وکیوم ادواردز

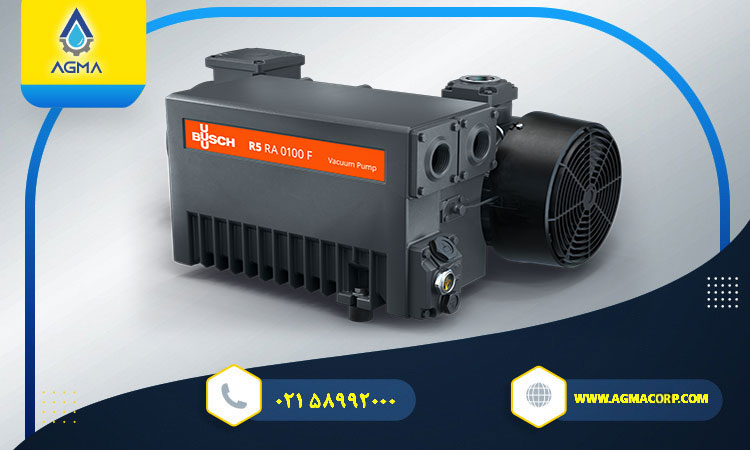

4. پمپ خلاء روغنی بکر
5. وکیوم روغنی ولیو

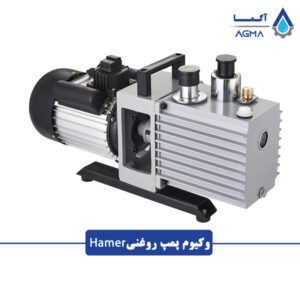

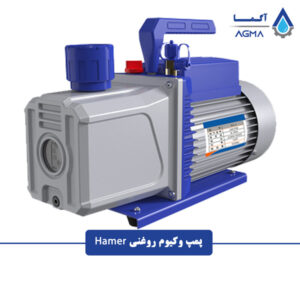

6. وکیوم روغنی هامر

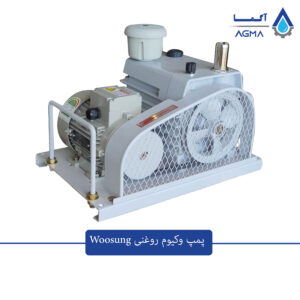

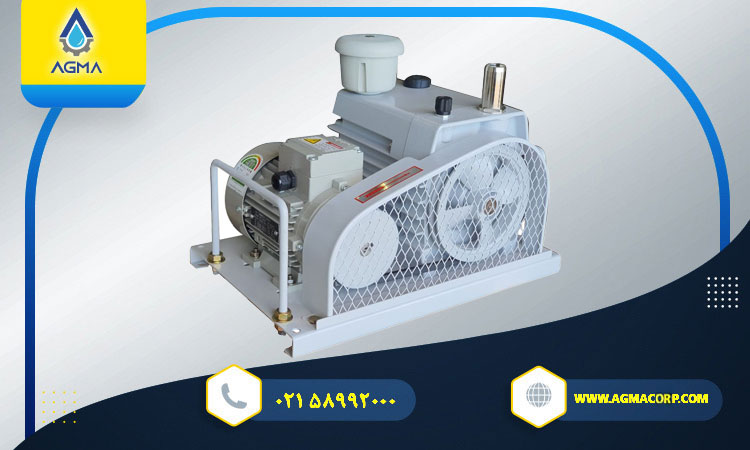

7. پمپ وکیوم وسونگ
8. وکیوم روغنی ریچله

✅نکات مهم در انتخاب پمپ وکیوم روغنی

برای انتخاب دقیق پمپ وکیوم  رینگ روغن باید موارد زیر را لحاظ کرد :

• ظرفیت مکش (m³/h)
• نوع سیال فرآیندی: خنثی، بخار، خورنده.
• دمای عملیاتی و شرایط نصب
• منابع تغذیه الکتریکی : تک‌فاز یا سه‌فاز

جهت مشاوره فنی ویا استعلام قیمت می‌توانید با کارشناسان آریا گشتاور مانا تماس بگیرید
